uSDX
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #171
RE: uSDX
Henryku co do jakości SSB tu kluczowe jest obcięcie pasma m.cz. przed modulacją, wyraźnie pokazane na filmiku, jeśli tego się nie zrobi to jest źle.
https://f5npv.wordpress.com/homebrew-usdx/
Ja u siebie używam wspomnianego kompresora wcześniej m.cz. i dodatkowo ograniczam pasmo m.cz.. Postaram się jak najszybciej włożyć swój układ w pudełko i umówić się na łączność z Tobą. Pasmo m.cz. najprościej ograniczyć filtrem Sallen -Keya.
03-05-2021 12:24
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,499
Dołączył: 23-08-2009
Post: #172
RE: uSDX
Jakiego rzędu stosujesz filtr i do jakiej wartości ograniczasz pasmo na poziomie -3dB ?
03-05-2021 13:36
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #173
RE: uSDX
Henryku ja mam filtr regulowany, nieco nietypowo włączony MAX7400, przed nim analogowy filtr drugiego rzędu, max7400, po nim znowu filtr drugiego rzędu, ustawiałem to na odsłuch. Filtry analogowe około 3kHz w układzie Sallen -Keya
(Ten post był ostatnio modyfikowany: 03-05-2021 19:24 przez SQ4AVS.)
03-05-2021 19:23
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9RQA Offline
Krzysztof
****

Liczba postów: 379
Dołączył: 30-09-2009
Post: #174
RE: uSDX
(03-05-2021 19:23)SQ4AVS napisał(a):  Henryku ja mam filtr regulowany, nieco nietypowo włączony MAX7400, przed nim analogowy filtr drugiego rzędu, max7400, po nim znowu filtr drugiego rzędu, ustawiałem to na odsłuch. Filtry analogowe około 3kHz w układzie Sallen -Keya


Czyli te Twoje filtry zawierają więcej części niż cała reszta radia? No, ale skoro lepiej to może warto.
03-05-2021 20:51
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #175
RE: uSDX
Nie w sumie kilkanaście elementów to jest ciągle dużo mniej niż w pozostałej części radia. To mieści się wszystko w mikrofonie z Boefanga. Obecna wersja w pico malinie ma filtry już w algorytmach. Pomiary pokazane na filmie pokazują dlaczego ssb brzmi jak brzmi i jak temu zaradzić
03-05-2021 22:24
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,499
Dołączył: 23-08-2009
Post: #176
RE: uSDX
Spróbuję zastosować w mikrofonie filtr zrobiony na głowicy magnetofonowej plus kompresor. Do tej pory stosowałem wkładkę W66, która ma już kształtowanie widma m.cz. ale widać, że to jest jeszcze niewystarczające.

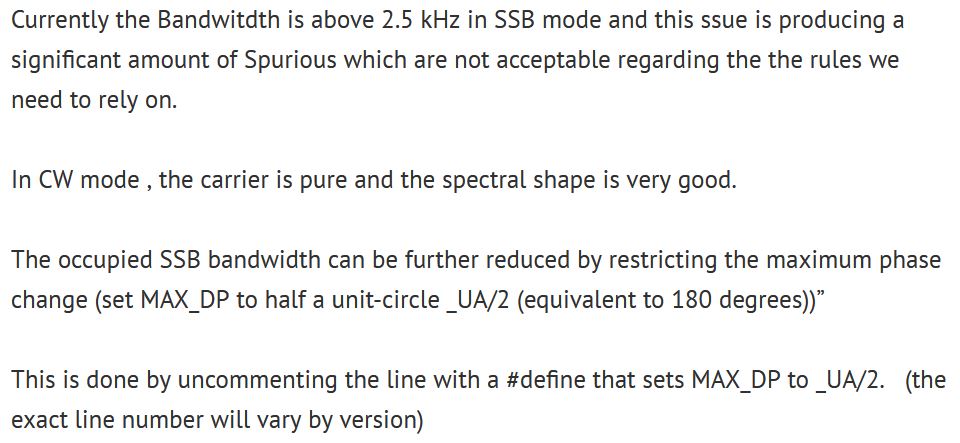

Z tego co już wykopałem wynika, że filtr atyaliasingowy na wejściu audio musi być ostry i pasmo ograniczone do max 2,5kHz. należy też ograniczyć maksymalne zmiany fazy do 180 stopni - ingerencja w soft.

Nigdzie natomiast nie znalazlem żadnego nagrania audio po dokonaniu powyższych poprawek.
(Ten post był ostatnio modyfikowany: 04-05-2021 13:14 przez SP2JQR.)
04-05-2021 13:14
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6LUN Offline
Andrzej
****

Liczba postów: 254
Dołączył: 01-09-2014
Post: #177
RE: uSDX
Dla włączonej opcji MULTI_ADC (a taka jest ustawiona), sygnał z mikrofonu jest przetwarzany z czterokrotnym oversamplingiem.
Wymagania dotyczące filtra antyaliasingowego w tym wypadku są dla mnie niezrozumiałe.

Andrzej
04-05-2021 14:29
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #178
RE: uSDX
Filtr musi być zawsze przesuwa się tylko jego częstotliwość a tym samym wymagania do stromości zboczy
04-05-2021 15:15
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6LTP Offline
Zbyszek
****

Liczba postów: 314
Dołączył: 02-02-2010
Post: #179
RE: uSDX
DL2MAN z płytą SMD K1FM



73! Zbyszek
11-05-2021 6:22
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP7QHP Offline
Nowicjusz
*

Liczba postów: 18
Dołączył: 20-09-2017
Post: #180
RE: uSDX
witam , jakie koszta mniej więcej całości , drugi pomysł można by to spiąć z avalą i był by fajny trx tylko że większy i może ciut lepszych parametrach , generalnie fajny trx
11-05-2021 12:52
