uSDX
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,381
Dołączył: 29-01-2010
Post: #111
RE: uSDX
Grzegorzu dwa pytania
1 Wersja softu
2 Czy zastosowałeś zmiany polegające na ograniczeniu pasma m.cz. z mikrofonu
01-04-2021 19:35
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4CTK Offline
Grzegorz
***

Liczba postów: 139
Dołączył: 13-07-2009
Post: #112
RE: uSDX
Soft VERSION "1.02p"
Nie stosowałem modyfikacji ograniczających pasmo w torze mikrofonowym poza zastosowaniem kondensatora bipolarnego jako C22 (uSDX_Main_Rev2.5_4Layer)
Ograniczenie pasma do 1,7kHz(-3dB) nie biorę pod uwagę.
Pomiar na github-ie jest niezgodny z przyjętymi normami dla testu 2T.
Nie zmienia to faktu, ze to całkiem ciekawa zabawka pozwalająca zapoznać się z problemami stopnia w klasie E. Jak ktoś lubi pracować na QRP z aku to jest to idealne wręcz rozwiązanie .
01-04-2021 22:10
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,381
Dołączył: 29-01-2010
Post: #113
RE: uSDX
Dodatkowo na intermodulację silnie wpływają nastawy biasu
02-04-2021 3:15
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AUO Offline
Andrzej
*****

Liczba postów: 1,050
Dołączył: 20-09-2009
Post: #114
RE: uSDX
Ktoś już ma uruchomioną ver K1FM na smd.
Mam problem z OLED. Mam dwa wyświetlacze i żaden nawet nie mrugnie.
Używam program ver1.02j.

Andrzej
02-04-2021 11:00
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,494
Dołączył: 23-08-2009
Post: #115
RE: uSDX
(02-04-2021 3:15)SQ4AVS napisał(a):  Dodatkowo na intermodulację silnie wpływają nastawy biasu

Czy możesz wstawić jakąś fotkę uwidaczniającą różnicę pomiędzy małym i dużym biasem?
02-04-2021 11:21
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KVS Offline
Karol
*****

Liczba postów: 1,006
Dołączył: 26-09-2012
Post: #116
RE: uSDX
BTW natrafiłem na ciekawą (i dość starą!) publikację https://lib.dr.iastate.edu/cgi/viewconte...ontext=rtd I tak, są tam opisane metody generacji AM ale też SSB nadajnikiem w klasie D (E). Natrafiłem na to szukając prostej metody generowania lepszego sygnału do takiego uSDX...

EDIT: Usunąłem kropkę z linku, teraz już działa. Dzięki!

Nie rozumiem - nie robię. Chyba że robię żeby zrozumieć.
(Ten post był ostatnio modyfikowany: 02-04-2021 17:18 przez SQ5KVS.)
02-04-2021 17:18
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,381
Dołączył: 29-01-2010
Post: #117
RE: uSDX
Henryku nie ma sprawy, zamieszczę pomiary ale jak obuduję układ. W tej chwili leży w kartoniku czekam na obudowę.
02-04-2021 20:59
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AUO Offline
Andrzej
*****

Liczba postów: 1,050
Dołączył: 20-09-2009
Post: #118
RE: uSDX

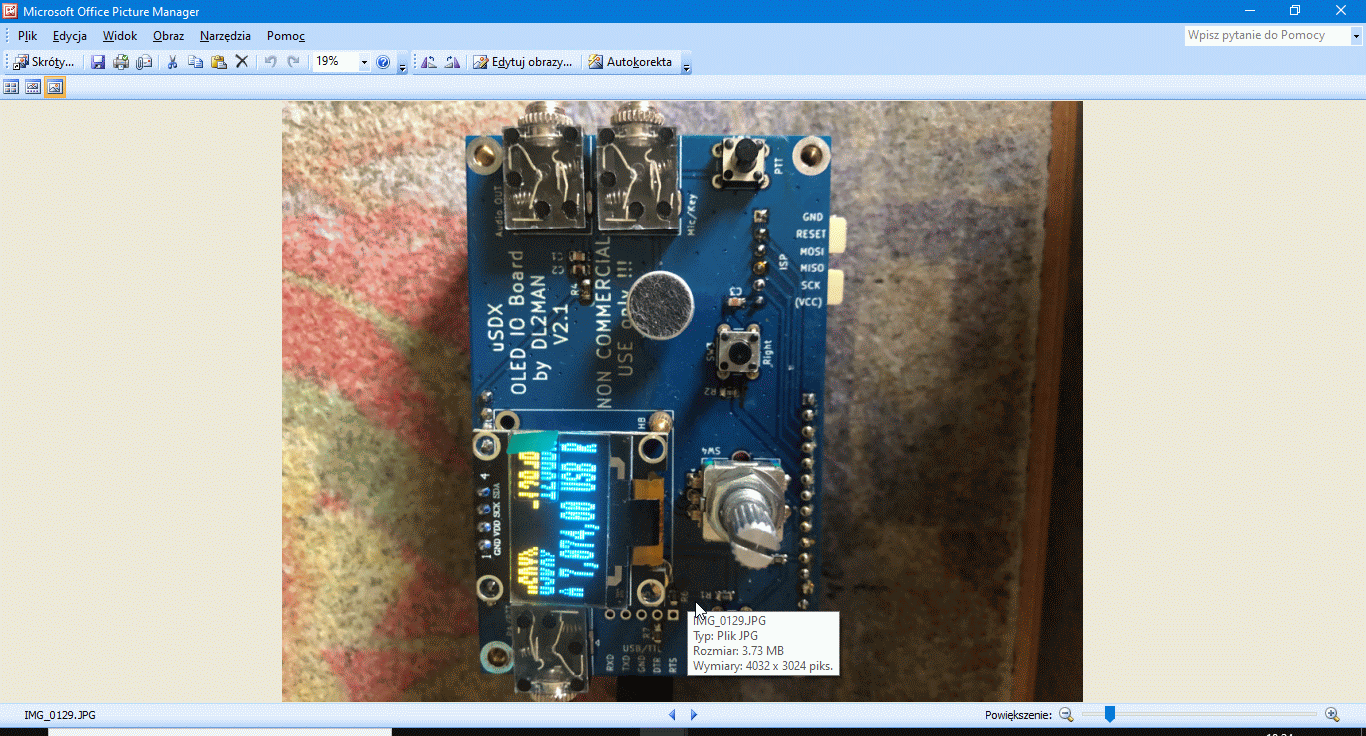

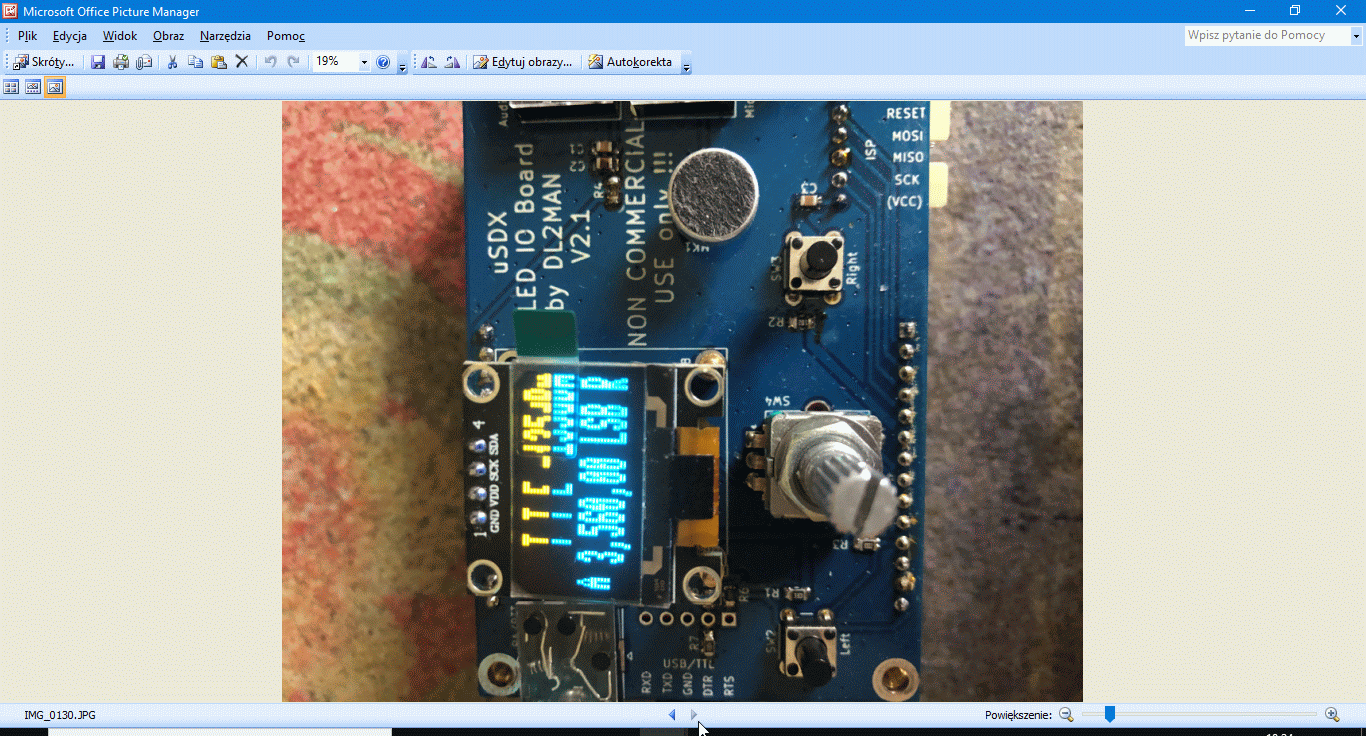

Uff.Udało się.Mój uSDX jest zaprogramowany i działa.
İmage , İmage
Trzeba będzie zakupić nowy Oled, byle nie żółto - niebieski bo fatalnie to wygląda.
Wszystkim życzę, zdrowych i szczęśliwych świąt.

Andrzej
(Ten post był ostatnio modyfikowany: 03-04-2021 18:34 przez SP6AUO.)
03-04-2021 18:32
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,381
Dołączył: 29-01-2010
Post: #119
RE: uSDX
Andrzeju możesz wrzuć skompilowany hex
03-04-2021 19:17
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AUO Offline
Andrzej
*****

Liczba postów: 1,050
Dołączył: 20-09-2009
Post: #120
RE: uSDX
Proszę.

.hex  uSDX_1.02o_Oled.ino.standard.hex (Rozmiar: 78.43 KB / Pobrań: 317) , ten wsad jest pod trx na 8-pasm.

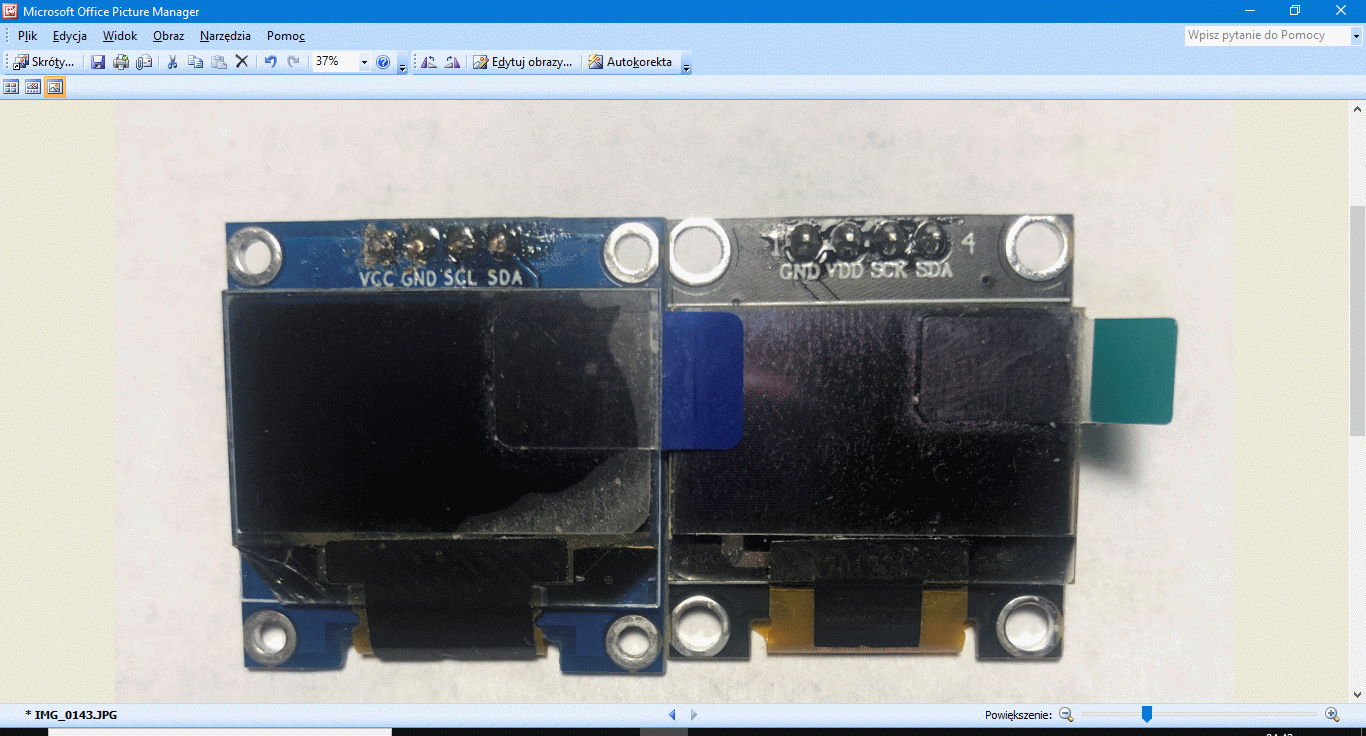

Dodam,że jest problem z Oled-ami.
Są dwa typy.
1: ma węższy rozmiar i dobrze wyprowadzone piny do pcb
2:ma dobry wymiar ale źle wyprowadzone piny (ma GND zamienione z VCC )
Nie popatrzyłem i jeden wydymiłem.
Tak one wyglądają

Andrzej
(Ten post był ostatnio modyfikowany: 04-04-2021 14:38 przez SP6AUO.)
04-04-2021 14:37
