Piligrim
SP5FCS Offline
Adam
*****

Liczba postów: 1,072
Dołączył: 02-02-2009
Post: #51
RE: Piligrim
Kiedy posłuchałem jak pracuje odbiornik w Romana Piligrimie przeszła mi ochota na kupowanie K2 i zrezygnowałem z zamówionej fińskiej Jumy. Decyzja o budowie Piligrima była szybka i spontaniczna.
Korzyść do trzeciej potęgi, prawdziwy home made, 20% kosztów i to co najcenniejsze, wiele godzin wspaniałej zabawy oraz powrót do marzeń z młodości, zbudowanie prawdziwego, wielopasmowego transceivera o przyzwoitych parametrach.
Pierwszą płytkę tak jak Roman i Adam wykonałem termo-transferem i nawet ją częściowo zmontowałem. Niestety, jak zobaczyliśmy w grupie grono kilkunastu Kolegów biegających nerwowo z żelazkami w ręku oraz otrzymaliśmy zdjęcia fabrycznej płytki Waldemara, decyzja była tylko jedna robimy płytki fabryczne dla grupy. W tym momencie była to najlepiej dopracowana i już zmodyfikowana wersja płytki. Aktualnie powstaje kolejna wersja druku w Kicadzie wykonywana przez Grzegorza SP5FGT.
Od 30 lat zawodowo projektuję rozbudowane urządzenia elektroniczne i dwa, trzy podejścia do ostatecznej postaci urządzenia to wynik rewelacyjny. Druk Piligrima był projektowany ręcznie, prawdopodobnie wyklejkami, dlatego jest tam trochę sztuczek. Obecne wykonanie Piligrima traktuję jako prototyp do sprawdzenia parametrów i modyfikacji. Stopień modyfikacji zależy jedynie od naszej inwencji, wiedzy, chęci i możliwości czasowych.
Pozdrawiam fanów Piligrima
16-07-2009 20:59
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3RAF Offline
Robert
***

Liczba postów: 111
Dołączył: 02-07-2009
Post: #52
RE: Piligrim
Smile

Uruchomiłem dzisiaj mojego Piligrima. A oto moje pierwsze wrażenia.

Układ zbudowałem w podstawowej wersji zaproponowanej przez konstruktora, metodą montażu przewlekanego. Zmontowałem go na płytce wykonanej metodą "żelazkową". Do budowy układu przesuwnika fazowego oraz filtrów niskiej częstotliwości użyłem dokładnie dobranych kondensatorów MKT (dwa rzędy kondensatorów są nawet innego rodzaju i od innego producenta - tak mi wyszło dobieranie z większej ilości elementów) i metalizowanych rezystorów o tolerancji 1%.
Póki co, układ uruchomiłem z układami 74HC02 i 74HC164. Nie posiadam chwilowo układów z serii AC. Niższa częstotliwość pracy serii HC spowodowała, że układ testowałem jedynie do pasma 20 metrów. Nie podłączyłem jeszcze tranzystora polowego w układzie automatyki odbiornika - RX pracował więc bez ARW. Z układam automatycznej regulacji wzmocnienia pobawię się wkrótce. Jako generator lokalny wykorzystałem DDS wg DL4JAL/SP3SWJ na AD9851, więc wyświetlacz wskazywał częstotliwość czterokrotnie wyższą niż faktyczna częstotliwość pracy radia. Za DDS nie wstawiałem żadnych filtrów antyaliasingowych. Jest to tymczasowe rozwiązanie do testów. Wkrótce wykonam generator DDS na AD9951, dedykowany dla Piligrima. Na wejściu (wyjściu) RF płyty podstawowej podłączyłem szerokopasmowy transformator 1:4 i dwuobwodowe filtry pasmowe (tylko dla pasma 80 m, na 7 i 14 MHz słuchałem tymczasowo bez filtrów). Jako wzmacniacz końcowy m. cz. użyłem TDA2003 bez jakichkolwiek przedwzmacniaczy.

Pierwsze moje wnioski są następujące:

1. Moc m. cz. wystarczająca (z zapasem!) do komfortowego słuchania na głośnik.

2. Jakość audio bardzo dobra, choć trochę szerokie jest pasmo przenoszenia. Należy jeszcze dobrać parametry filtrów.

3. Poziom szumów własnych odbiornika - bardzo niski!

4. Czułość jest wystarczająca, ale mogłaby być nieco lepsza. Sprawę powinien załatwić niskoszumny wzmacniacz wejściowy o wzmocnieniu ok. 10 dB i bardzo dużej dynamice.

5. Odporność na skrośną (odsłuchowo) bardzo wysoka.

6. Tłumienie niepożądanej wstęgi bocznej (odsłuchowo) duże.

7. Sygnał nadawczy całkowicie poprawny. Można popracować nad jeszcze lepszym wytłumieniem fali nośnej przez zrównoważenie układu FST3125. Można też poprawić charakterystykę przenoszenia toru mikrofonowego. Wadą natomiast jest układ manipulacji "nadawanie-odbiór". Przy puszczaniu PTT słychać głośny stuk w głośniku. To należy bezwzględnie poprawić.

Zapewne znajdzie się jeszcze kilka słabych punktów tego radia, które postaram się sukcesywnie poprawić. O wynikach moich prac Kolegów poinformuję. Załączę też kilka zdjęć. Mam ochotę wyeliminować symetryczne zasilanie układów kluczy 4052/4053 i układów m.cz. Zasilanie symetryczne tych układów ma jednak swoje zalety więc pewnie je pozostawię, ale -7,5 V mam zamiar uzyskać z małej i nie wnoszącej zakłóceń przetwornicy.

Na zakończenie dodam, że trafiłem na "malowane" układy 74AC164. Były sygnowane przez TI, ale napisy miały wykonane "grubszą" czcionką koloru brązowego. Żaden z trzech zakupionych scalaków, nie przejawił najmniejszej chęci do pracy (stąd chwilowe zastosowanie układów HC). I tu nieocenione okazały się podstawki...

Przepraszam za nieco przydługi wywód, ale myślę, że te pierwsze spostrzeżenia mogą niektórych zainteresować.

72 & 73! Robert SP3RAF
(Ten post był ostatnio modyfikowany: 16-07-2009 22:14 przez SP3RAF.)
16-07-2009 21:20
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JH Offline
Waldek
**

Liczba postów: 86
Dołączył: 18-06-2009
Post: #53
RE: Piligrim

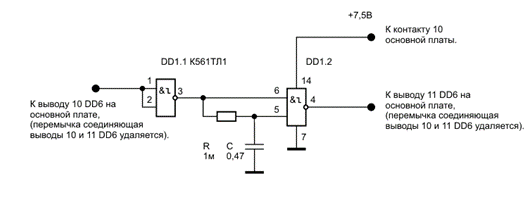

Robercie kliks o którym piszesz jest następstwem nie zainstalowania płytki CW,która ma układ eliminujący to zjawisko.Bez pcb CW można zastosować również układ jak w załączniku.

Waldek


Załączone pliki Miniatury
16-07-2009 21:57
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2QCA Offline
Artur
****

Liczba postów: 341
Dołączył: 22-06-2009
Post: #54
RE: Piligrim
(15-07-2009 21:24)sp2jjh napisał(a):  W filtrach pasmowych które wykonałem zastosowałem następujące rdzenie:
1.8MHz-T50/1
3.5-10MHz-T50/2
14-24MHz-T50/6
28MHz-T50/10
Każdy filtr zawiera 3szt.rdzeni danego rodzaju.

Tłumienie max. w pasmie przepustowym 1.8dB-pasmo 28MHz, dla 3.5MHz około 1dB.

Waldek

Nawijałeś licą ??? Segregowałeś kondensatory ???
Typowe filtry home made mają tłumienie ok 3 db Smile

gratuluję i pozdrawiam
Artur sp2qca
17-07-2009 12:06
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JH Offline
Waldek
**

Liczba postów: 86
Dołączył: 18-06-2009
Post: #55
RE: Piligrim
Witam.
Polecam stronę PA3AkE i VE7CA.
Bardzo proszę o trochę cierpliwości. Wkrótce więcej info-jak dojdą rdzenie na 1.8MHz.Smile
W załączeniu przykładowa charakterystyka filtru 2obwodowego dla 28MHz.Filtr na rdzeniach T37/6,kondensatory NPO 0805 zmontowany dla sprawdzenia poprawności obliczeń-nie był strojony! Charakterystyka zdjęta po zmontowaniu.Elementy dobrane z dokładnością dla C lepszą niż 0.5% a dla L ok.2%.
Charakterystyka podana jako przykład.
Oczywiście filtr 3obwodowy ma znacznie,znacznie lepsze parametry.W załączeniu symulacje RFSIM99 wykonanych filtrów.Za kilka dni dodam przebiegi z pomiarów modelowego zespołu filtrów.
Waldek


Załączone pliki
.pdf  NWT7 filtr 2obwodowy 28MHz.pdf (Rozmiar: 17.87 KB / Pobrań: 1434)
.rar  BPF_symulacja.rar (Rozmiar: 164.81 KB / Pobrań: 1139)
(Ten post był ostatnio modyfikowany: 18-07-2009 11:44 przez SP2JH.)
17-07-2009 17:14
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5FCS Offline
Adam
*****

Liczba postów: 1,072
Dołączył: 02-02-2009
Post: #56
RE: Piligrim

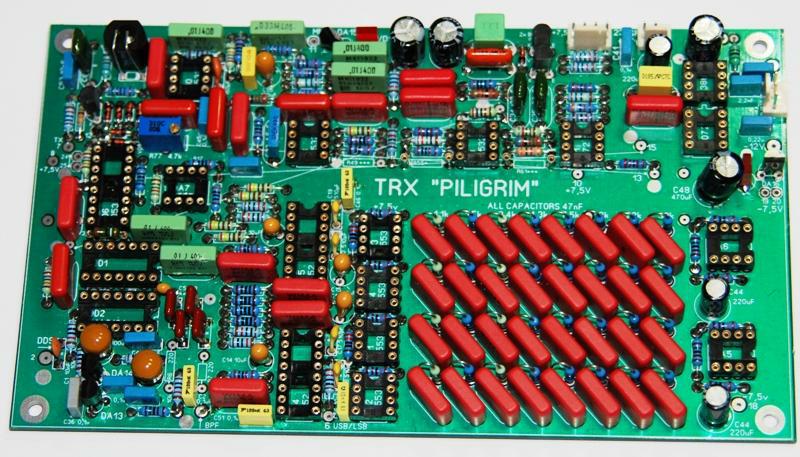

Zgodnie z prośbą Kolegi Marka - QRP73 zdjęcie z drugiego etapu montażu płyty zasadniczej Piligrima. Niestety zdobycie dobrej jakości kondensatorów MKS o odpowiednich wartościach oraz rozmiarach nie jest takie łatwe, co widać po kilku brakach na płycie. Ze względu na małe średnice otworów na druku stosowane kondensatory nie mogą mieć grubych wyprowadzeń.
Na drugim zdjęciu jeden ze sposobów modyfikacji wyjścia wzm. mcz. aby pozbyć się błędu B-5 na druku.
Synteza jest gotowa, dlatego mam zamiar pod koniec tygodnia zakończyć montaż i "odpalić" odbiornik.


Załączone pliki Miniatury
İmage İmage

73 Adam
19-07-2009 22:48
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5OBR Offline
Adam - SK!
**

Liczba postów: 64
Dołączył: 26-06-2009
Post: #57
RE: Piligrim
Witam
Zgodnie z etyką reporterską wypada donieść, że udało mi się uruchomić Piligrima już z dodatkowymi utensyliami. Dziękuję ogromnie koledze sp2jjh, bez którego wkładu pracy byłoby to niemożliwe. W każdym razie zarówno filtr Notch jak i cw+klucz działają wyśmienicie. Postaram się dorobić coś prostego ( klucze ) tak aby pewne funkcje, np. filtr cw, można było włączać z poziomu klawiatury. Postaram się do końca tygodnia umieścić zdjęcia. Na radiu w/g sp3raf, Proteus, bez wzmacniaczy i filtrów, mogłem wczoraj , posłuchać zarówno swojego głosu jak i efektu kluczowania cw.
Podsumowywując-
PILIGRIM działa.
73 Adam
21-07-2009 10:32
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JH Offline
Waldek
**

Liczba postów: 86
Dołączył: 18-06-2009
Post: #58
RE: Piligrim
Witam!
Serdecznie gratuluję i dziękuję za miłe słowa.
Dodam,że właśnie dzisiaj skończyłem testy płytki BPF. Na dniach podam szczegóły.
Waldek
(Ten post był ostatnio modyfikowany: 24-07-2009 18:05 przez SP2JH.)
21-07-2009 17:37
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3RAF Offline
Robert
***

Liczba postów: 111
Dołączył: 02-07-2009
Post: #59
RE: Piligrim
Witam,

poniżej przedstawiam rozwiązanie wzmacniacza małej częstotliwości i układu ARW użytego w moim Piligrimie.

73!
Robert SP3RAF


Załączone pliki
.pdf  m.cz._SP3RAF.pdf (Rozmiar: 59.61 KB / Pobrań: 2040)
22-07-2009 15:50
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5OBR Offline
Adam - SK!
**

Liczba postów: 64
Dołączył: 26-06-2009
Post: #60
RE: Piligrim
No to koleżanki i koledzy, mój klon Pilgrima. Zdjęcie zrobione aparatem nie profesjonalnym. W przyszłym tygodniu będę mógł umieścić zdjęcia w formacie, który może pomóc przy składaniu. O ile rzecz jasna to sie przyda.
23-07-2009 17:44
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
