Filtr kwarcowy drabinkowy - segregacja kwarców

[SP9FYS]

(24-01-2019 0:00)SP6RLW napisał(a):  Na jakim poziomie ma być ta szerokość filtra te 2,2-2,5kHz. -10dB??

Szerokość filtru zwyczajowo podaje się dla tłumienia -6dB względem poziomu na częstotliwościach średnich pasma przenoszenia.

Btw. ze względu na jakość transmisji ("ładniejsze" audio) lepiej jest jeżeli filtr nadawczy jest trochę szerszy niż 2,2-2.5kHz (nawet do 3kHz)
Współczynnik kształtu jest ważnym parametrem dla filtra odbiorczego gdzie powinien być możliwie niski. Dla filtra nadawczego nie ma to wielkiego znaczenia i współczynnik kształu ~3 jest do przyjęcia. Zwykle też nadajnik z takim kiepskim filtrem brzmi zaskakująco dobrze. Dzieje się to wskutek tego, że zniekształcenia fazowe takiego filtra mające istotny związek z subiektywnym odczuciem jakości transmisji (barwa, czytelność) są zwykle znacznie mniejsze niż filtra "prostokątnego". Dotyczy to oczywiście amatorskich konstrukcji.
R.

[SP6RLW]

Właśnie program wyliczył mi nowe wartości C do filtra bo tamten był za wąski. Impedancję wyliczył na 1050omów. Korzystając z programu RFSim99 wyliczył mi wartości L i C do dopasowania filtra. Od strony NWT jest 330 om a od filtra 1050om. Jedną z pojemności wyliczył na 283,534fF, czy to oznacza 283,534nF??

[SQ8MVY]

(25-01-2019 10:44)SP6RLW napisał(a):  Jedną z pojemności wyliczył na 283,534fF, czy to oznacza 283,534nF??

Jest to przedrostek "femto", czyli wyliczył 0.283pF

[SP6RLW]

Witam.
Nie odpowiadałem bo uwalił mi się NWT7, już jest po naprawie i działa prawidłowo. W załączniku ten sam filtr po dopasowaniu i bez dopasowania. Myslę że chyba już może być. Przy około -6dB szerokość filtra jest około 2,36kHz, a przy -60dB ponad 6kHz. Trochę to dziwne ale cewki i kondensatory dla dopasowania filtra do NWT7 i do sondy dobierałem jak najdokładniej a zawsze wychodzi mi lekki ukos. Widzę że na dopasowaniu filtra traci się około połowę jego szerokości. Żeby uzyskać tą szerokość filtra to w programie LCFD.exe musiałem ustawić szerokość filtra 4kHz.

[SP6LUN]

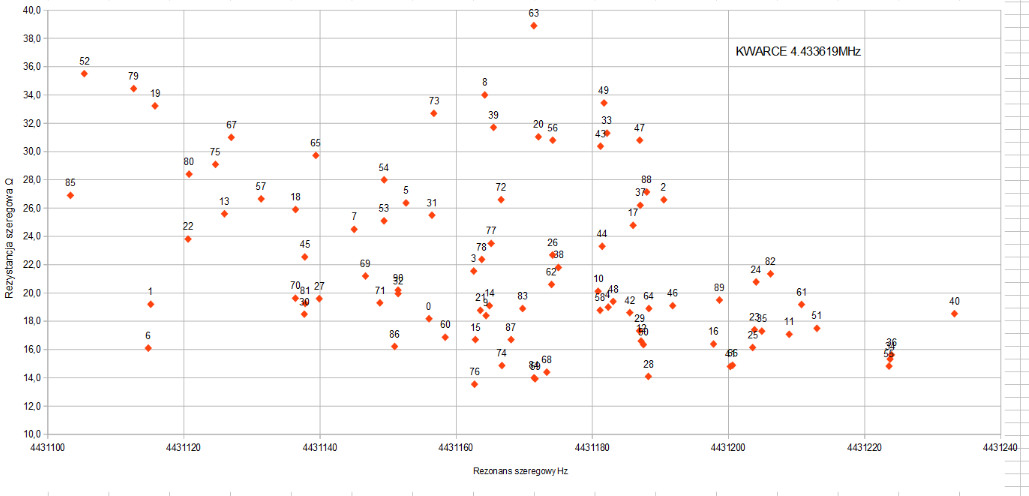

Przemierzyłem kwarce za pomocą analizatora EU1KY. Poniżej wykresy dla 4.43MHz:

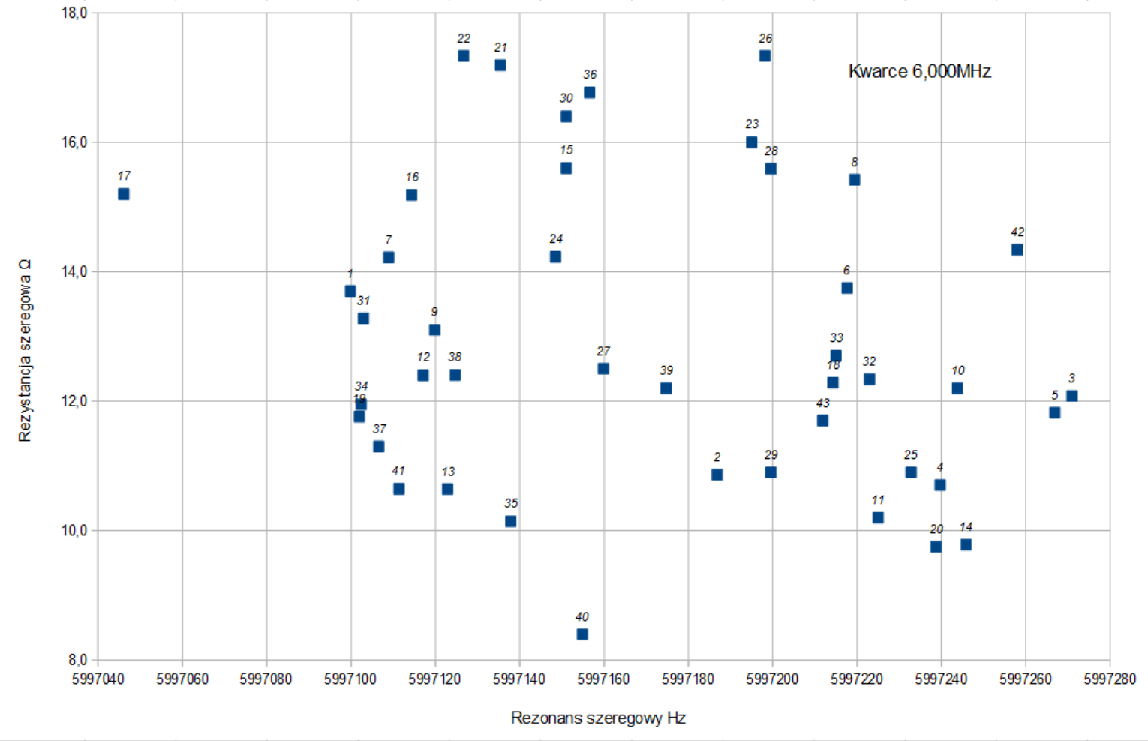

i 6MHz:

Mierzyłem częstotliwość rezonansu szeregowego i rezystancję szeregową
Pomiary są na razie przybliżone. Powtórzę je dla dobranych grup kwarców.
Kwarce były na taśmie, więc jest z czego wybierać.

Przy pomiarach trzeba zwrócić uwagę na czystość końcówek (nalot zbierajacy sie kilkanaście lat potrafi dołożyć kilka omów)
Wkładając kwarc w podstawkę należy odczekać (1-3min) aż jego temperatura spadnie po ogrzaniu go palcami.

[SP6RLW]

Witam.
Pogubiłem się. Czy mógłby mi ktoś pomóc?. Zrobiłem kolejny i chyba już dobry filtr do Bartka bo go kiedyś krótko używałem i mi padł. Teraz sprawy się unormowały i znowu chciałbym zaistnieć w eterze. Filtr jak w załączniku. Chciałbym go na pasmo 80m. Na jaką częstotliwość zestroić BFO dla pasma 80m (dolna wstęga) a na jaką dla 14m (górna wstęga). Program LCDF wyliczający filtr drabinkowy podał f(zero) równe 6551,257kHz, do czego to się tyczy to f(zero)?, f(zero) na charakterystyce filtra zaznaczyłem znacznikiem 3. Rozumiem że VFO może być powyżej BFO, jak i poniżej BFO.
Pozdrawiam
Stanisław
  Filtr do Bartka.pdf (Rozmiar: 18.41 KB / Pobrań: 845)

[SP2SGA]

Witam

Częstotliwość środkową przyjmij, że jest pomiędzy kursorami 1 i 2.
Piloty ustaw 300 hz poniżej kursora 1 dla lsb
i 300 hz powyżej kursora 2 dla usb.
P.S.
Filtra kwarcowego nie używasz dla pasma 80 m
tylko pośredniej częstotliwości.
Więc na tym filtrze możesz operować na każdym paśmie.
Moim zdaniem filtr jest deczko wąski ale da się pracować.
Piloty możesz uruchomić z tej samej grupy rezonatorów.
Dla usb kombinuj w bfo rezonator i kondensator w szereg z nim
a dla lsb kombinuj z dławikiem w szereg z rezonatorem.
Dobieraj doświadczalnie.

[SP6RLW]

Witam.
Odbiornik ruszył, słyszałem innych na paśmie. Nie wiem dlaczego, ale jak ustawiłem 300Hz poniżej znacznika 1 to dzwięk był niezrozumiały, musiałem podnieść w górę około 80 Hz żeby dzwięk był czytelny. W rezultacie zamiast obniżyć 300Hz obniżyłem 220Hz. Czy tak ma być. Czy coś jest nie w porządku.

[SP2SGA]

No filtr nie ma idealnego kształtu więc
to nie jest błąd, że tak wyszło.
Ale musisz jeszcze sprawdzić czy nie poleci nośna
przy nadawaniu. Jeśli będzie to musi być następna korekta.
Podałem tylko zasadę jaką trzeba przyjąć przy takiej operacji.
Nawet fabryczne PP9 nie miały 89985 i 90015 tylko wychodziło inaczej.
Wychodziło inaczej dla LSB i USB

[SP6RLW]

Dziękuję za pomoc i wskazówki, będę eksperymentował. Chyba jeszcze poszerzę filtr kwarcowy. Jeszcze jedno pytanie. Jak szeroko powinno przenosić dopasowanie LC które jest na wejściu filtra kwarcowego?
