NWT-7 analizator obwodów
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #341
RE: NWT-7 analizator obwodów
SP3FEC przyznam się szczerze nie bardzo zrozumiałem co napisałeś. Powinieneś zrobić jako pdf-y zrzuty ekranu i je nazwać. Co do sprawdzenia harmonicznych zmierz swój kwarc 10,7 MHz na częstotliwościach środkowych 5.35 i 3,566MHz i 10,7MHz w zakresie +-5kHz wokół rezonansu szeregowego (najmniejszego tłumienia), zobaczymy bez analizatora widma jak śmieci Twój wzmacniacz. Z tego co zauważyłem to układ "odzyskał" dynamikę, czy się mylę?
31-01-2014 17:45
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3FEC Offline
Jerzy
**

Liczba postów: 62
Dołączył: 11-12-2011
Post: #342
RE: NWT-7 analizator obwodów
Rafał,
To po kolei. "Odzyskanie" dynamiki jest efektem tego, że zrobiłem dokładnie to co poradził Piotr. Kalibrację przeprowadziłem przy gniazdkach zwartych krótkim kabelkiem. Poprzednio robiłem źle, bo przy pierwszej próbie gniazdka były rozwarte.

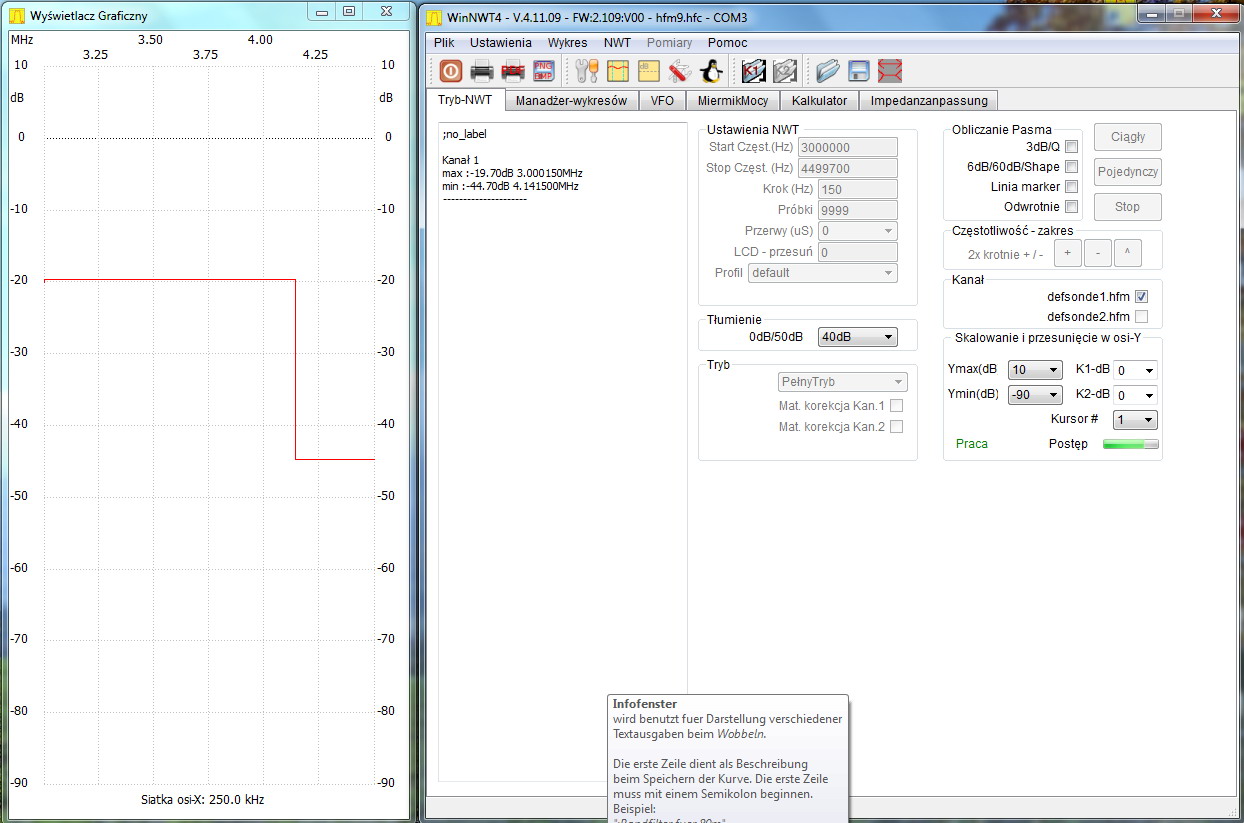

Z tego co wyczytałem na forum, przy kalibracji na początku gdy jest włączony tłumik 40 dB, na wyświetlaniu graficznym, w miarę przemiatania, od lewej strony powinna być rysowana linia na poziomie -40 dB. Chyba, że się mylę. U mnie wygląda to tak, że z chwilą rozpoczęcia kalibracji pojawia się cała linia na poziomie -45 dB, a u góry jest rysowana linia na poziomie -20 dB. W miarę rysowania ta dolna zanika przechodząc na poziom - 20 dB. Po zakończeniu tej części kalibracji, na wyświetlaczu jest tylko linia -20 dB. Ten przypadek jest pokazany na obrazku nr 1. Czy tak powinno być?
To co miałem zrobić.


.pdf  q_10,7.pdf (Rozmiar: 15.02 KB / Pobrań: 788)
.pdf  q_10,7_3,566.pdf (Rozmiar: 14.38 KB / Pobrań: 754)
.pdf  q_10,7_5,35.pdf (Rozmiar: 14.54 KB / Pobrań: 747)
(Ten post był ostatnio modyfikowany: 31-01-2014 22:53 przez SP3FEC.)
31-01-2014 21:40
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5AQT Offline
Roman
***

Liczba postów: 201
Dołączył: 02-03-2009
Post: #343
RE: NWT-7 analizator obwodów
Witam
U mnie pomiar kwarcu 10.7 MHz wygląda jak w załączniku poniżej.
.pdf  out10.7.pdf (Rozmiar: 16.45 KB / Pobrań: 918)
Roman SP5AQT
01-02-2014 10:09
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #344
RE: NWT-7 analizator obwodów
Jurku po pierwsze nie zrobiłeś tak jak napisałem, kwarc miał być +-5kHz względem najmniejszego tłumienia, chodzi o tzw odczulanie. Jak widać i bez analizatora widma widać widać że wzmacniacz jest przesterowany, poziom drugiej i trzeciej harmonicznej za duży. To jest do przeróbki.
Czy dobrze zroumiem że podczas kalibracji nie łączyłeś wejścia z wyjściem koncentrykiem? Program podaje podczas kalibracji 0 i 40dB, 0 nie włączam nic, 40dB włączam tłumik ale wejście musi być zapięte z wyjściem.
Co do wykresów tak nie powinno tak być. Co z ustawieniami tej opcji o którą pytałem -myślę, że dodatkowo w nim masz coś źle ustawione.
01-02-2014 10:31
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3FEC Offline
Jerzy
**

Liczba postów: 62
Dołączył: 11-12-2011
Post: #345
RE: NWT-7 analizator obwodów
Rafał,
co do mojej kalibracji to Twoje przypuszczenia są słuszne, źle to na początku robiłem.
Jeśli chodzi przesterowanie MMIC to jakie są Twoje propozycje?

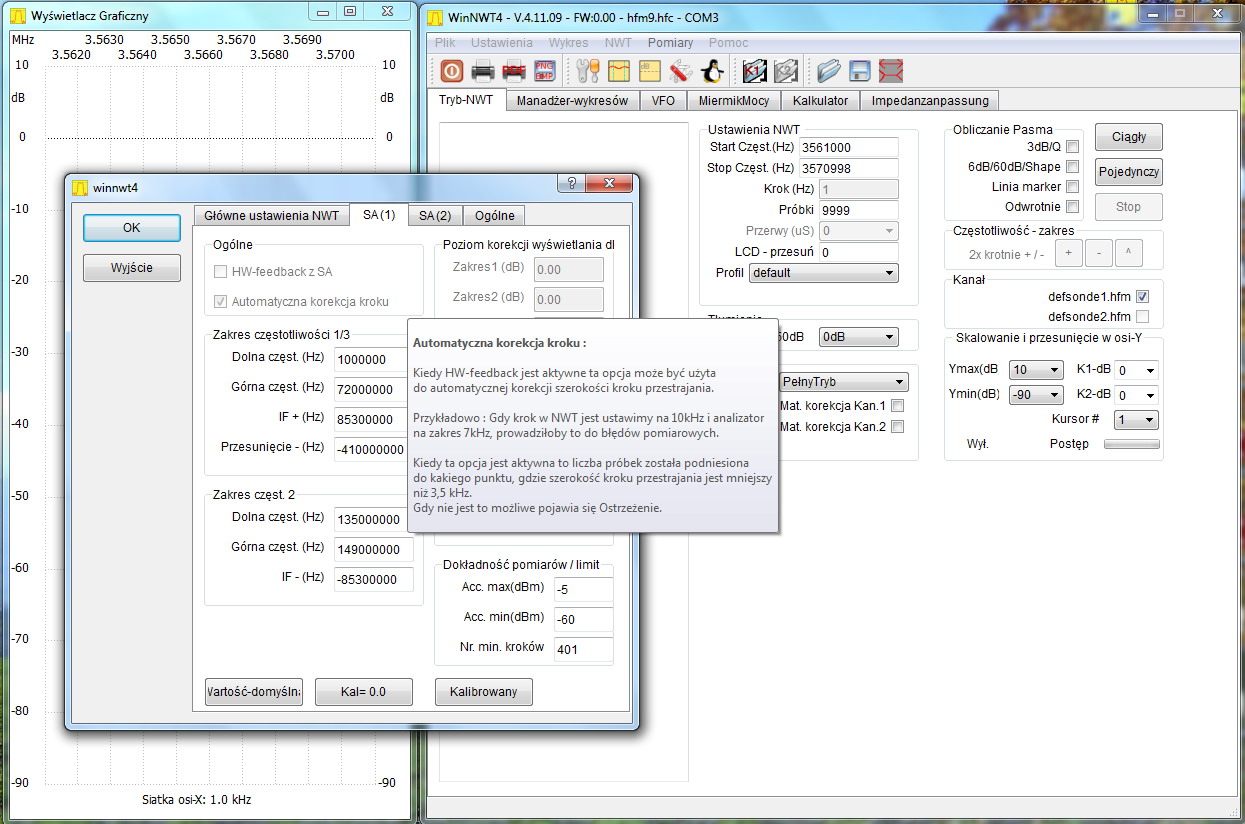

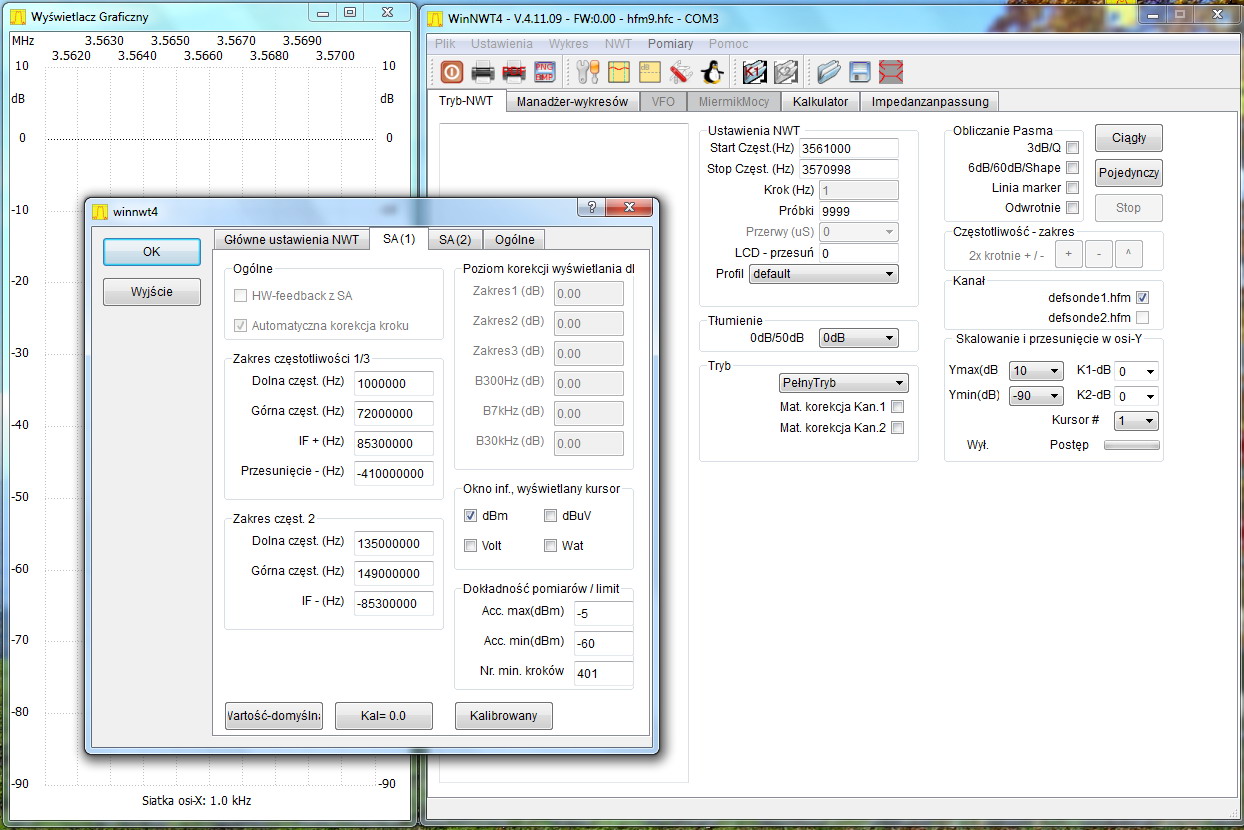

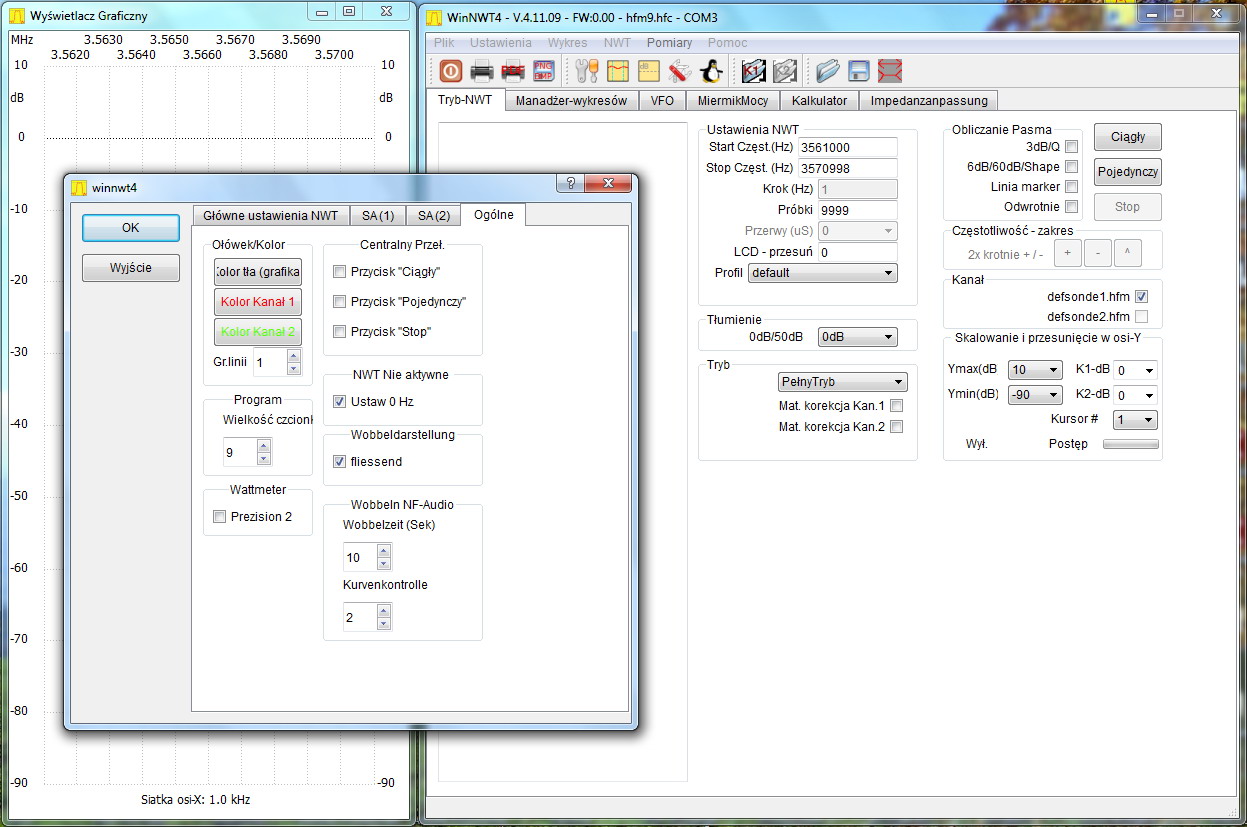

Co do moich ustawień to obrazki poniżej.
İmage İmage İmage İmage
Poprawka do drugiego obrazka.
(Ten post był ostatnio modyfikowany: 01-02-2014 12:50 przez SP3FEC.)
01-02-2014 12:35
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5AQT Offline
Roman
***

Liczba postów: 201
Dołączył: 02-03-2009
Post: #346
RE: NWT-7 analizator obwodów
Witam

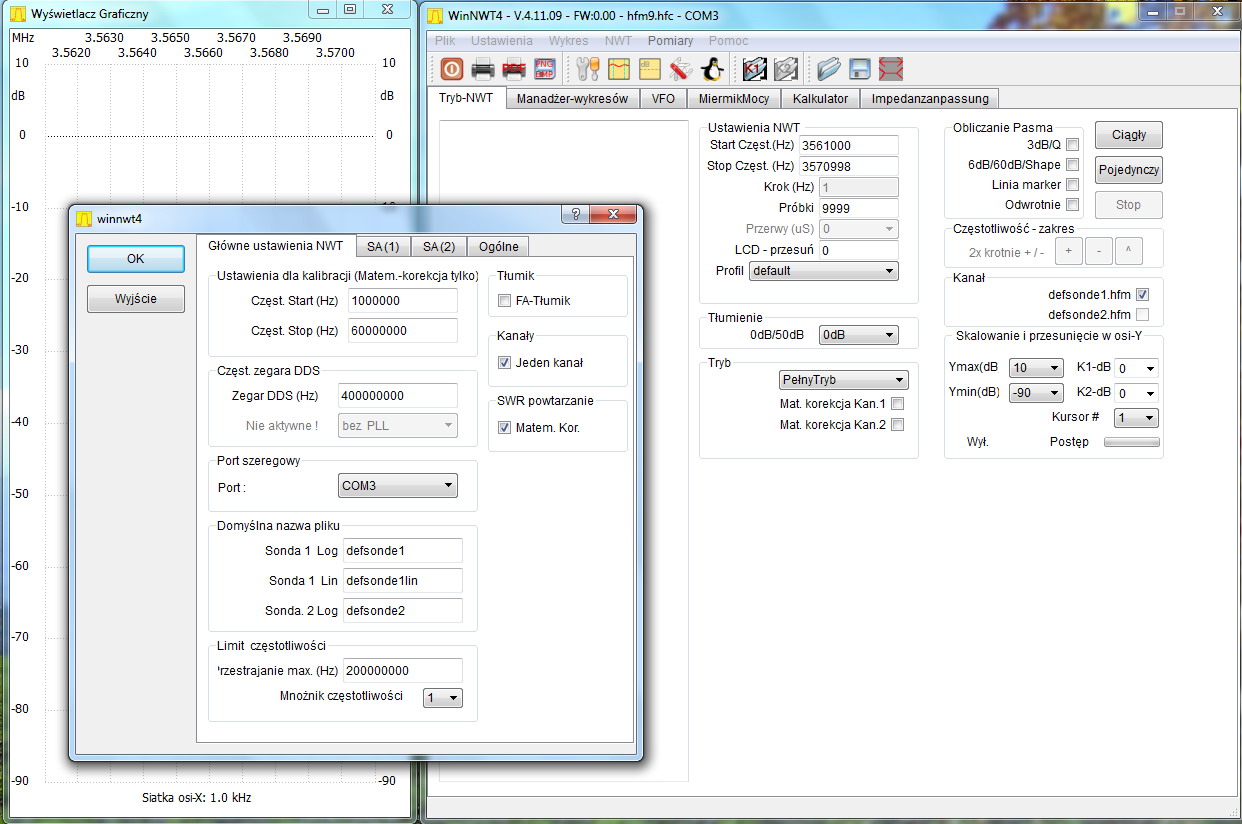

Jurek jeżeli masz takie ustawienia jak na pierwszym załączniku powyższego postu to są one nieprawidłowe dla NWT z generatorem 32 MHz a wydaje mi się że kilka postów wstecz były fotki Twojego NWTeka i tam był taki generator. İmage
VY 73 Roman SP5AQT
(Ten post był ostatnio modyfikowany: 01-02-2014 13:52 przez SP5AQT.)
01-02-2014 13:52
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3FEC Offline
Jerzy
**

Liczba postów: 62
Dołączył: 11-12-2011
Post: #347
RE: NWT-7 analizator obwodów
Kolego Romanie,
pomysł był przedni, mój szalony NWT jest w stanie zadziwić każdego fachowca. Wpisałem te 192000000, potwierdziłem, przeładowałem i zrobiłem kalibrację. Od tego momentu mój NWT niczego nie widzi, tam gdzie kiedyś coś malował teraz ładnie maluje linie proste. Powróciłem wobec tego do "fabrycznych" nastaw tzn. 40000000, ale mojemu NWT, tak się to spodobało, że maluje tylko linie proste.Smile
Coś mi się wydaje, że znajdę duży ładny gwóźdź i płytkę tego NWT przybiję do ściany jako swego rodzaju memento. Potem kupię pół litra i zacznę interesować się np. wędkarstwem.
WinkWinkWinkWinkWink
Jest też takie prawo Murphego które mówi, że każde urządzenie, które źle działa w obecności fachowca sprawuje się bez zarzutu. Ta świadomość sprawia, że idę się urżnąć. Sayonara.
(Ten post był ostatnio modyfikowany: 01-02-2014 17:57 przez SP3FEC.)
01-02-2014 17:51
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9IZM Offline
Jerzy
**

Liczba postów: 59
Dołączył: 18-12-2009
Post: #348
RE: NWT-7 analizator obwodów
Nie załamuj się, NWT to dobry miernik.
Spróbuj po kolei :

1- Wywal katalog - hfm9 - z całą zawartością, domyślnie program tworzy go w -- Documents and Settings – user – hfm9.
2 - Odpal WinNWT z podłączonym miernikiem.
3- Program będzie wrzeszczał że należy skalibrować miernik. Ale jeszcze nie teraz.
4- Ustaw w zakładce „Settings”-- ”Options” -- „DDS Clock” częstotliwość generatora kwarcowego jaki zastosowałeś na płytce ( w Hz) wg. tego co pokazałeś masz ustawione 400MHz, jest to wartość nieprawidłowa .
5- Ustaw mnożnik zegara „ Frequency mulitiply” ( jeżeli masz generator 32MHz to X 6)
6- Skalibruj tak jak podpowiada program .

Jeżeli tylko masz fizycznie sprawny miernik powinien działać poprawnie.

73 Jurek
01-02-2014 20:50
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #349
RE: NWT-7 analizator obwodów
I wywal polską wersję bo na nią nakładasz najnowszą angielską stąd najpewniej Twoje problemy z softem. Zdecyduj się na jedno wersję albo starszą z polskim albo najnowszą z angielskim. Oczywiście pousuwaj katalogi tak jak radzi Jurek. Wzmacniacz wymień na era-1 do kupienia w hfo. Podaj jakie napięcie idzie na opornik zasilający mar-a 6. Będzie trzeba go dobrać.
01-02-2014 20:59
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3FEC Offline
Jerzy
**

Liczba postów: 62
Dołączył: 11-12-2011
Post: #350
RE: NWT-7 analizator obwodów
Koledzy, dzięki za wsparcie.
Małe wyjaśnienie, dlaczego Was tak męczę. Uprawnienia zrobiłem w 1987 roku, przeprowadzałem się dwa razy, kilku moich kolegów z tych wspaniałych czasów radosnej twórczości przeniosło się do krainy wiecznych dx-ów, a z innymi straciłem kontakt. Jak się ostatnio zorientowałem niedaleko jest klub, ale nie wypada wpaść tam po raz pierwszy z tekstem - Koledzy, chcę zostać nowym członkiem klubu, a tu macie NWT do naprawy.Wink

Zrobiłem, to co zaproponował Jerzy - NWT odzyskało ducha.

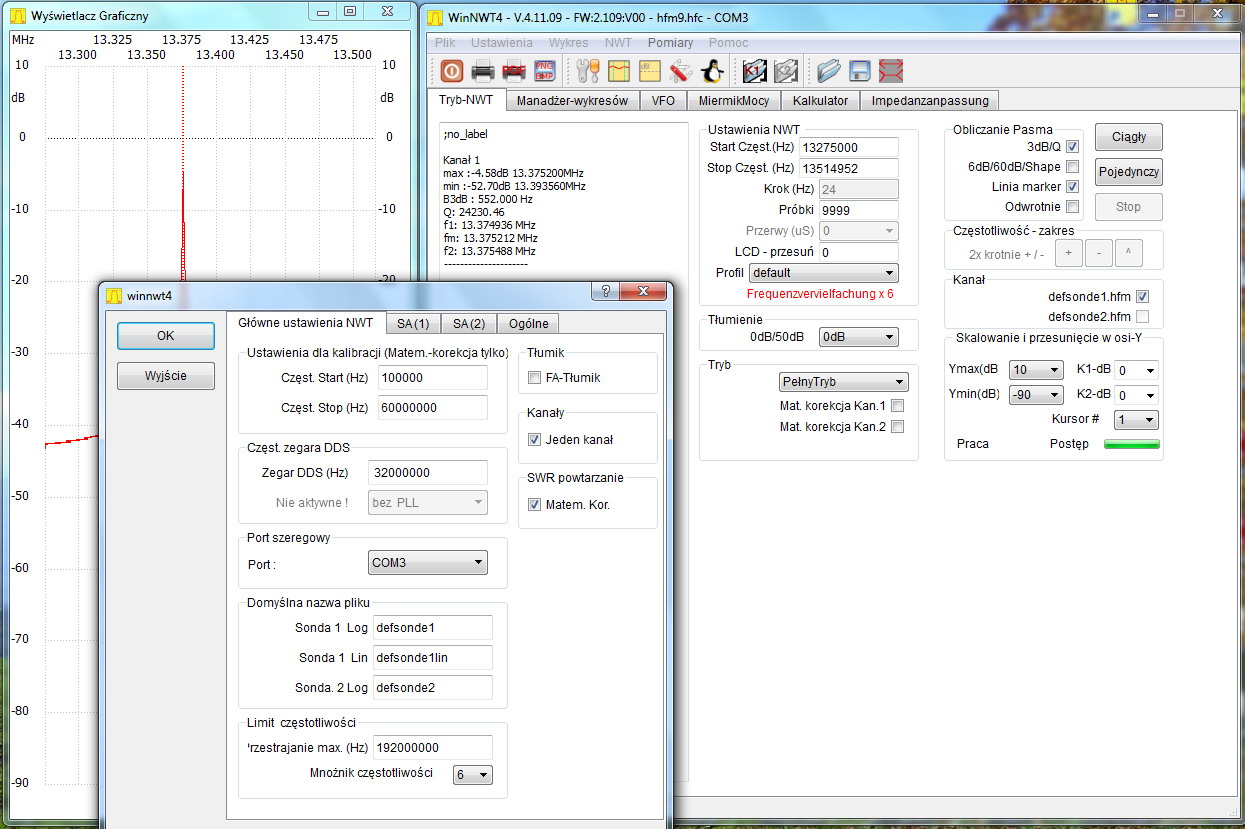

Zamieszczam poniżej obrazek z aktualnymi ustawieniami coby sprawdzić czy dobrze.
Zrobiłem pomiar kwarcu, który jest na pewno 10,7 MHz, ale NWT podaje inaczej.
Czy mam zmierzyć częstotliwość generatora kwarcowego, czy to coś innego?
.pdf  q_10,7.pdf (Rozmiar: 14.7 KB / Pobrań: 792)
.pdf  q_10,7 bliżej.pdf (Rozmiar: 14.67 KB / Pobrań: 631)
.pdf  q_10,7 bliziutko.pdf (Rozmiar: 16.45 KB / Pobrań: 647)
Rafał, na razie jeszcze nie wywaliłem, tej wersji, bo nie wiem skąd brać tą, którą masz na myśli. Czy mógłbyś sprecyzować co to jest hfo?
(Ten post był ostatnio modyfikowany: 02-02-2014 0:32 przez SP3FEC.)
02-02-2014 0:27
