Enkoder w wykonaniu Home Made
SQ1GYQ Offline
Andrzej
****

Liczba postów: 411
Dołączył: 18-06-2009
Post: #11
RE: Enkoder w wykonaniu Home Made
Witam

Panowie mam prośbę czy moglibyście mi polecić jakiś sprawdzony układ kształtowania impulsów z enkodera, enkoder zbudowany z transoptorów myszkowych oraz druga wersja z transoptorów szczelinowych. Bo jak narazie walczę i są efekty jednak mam wraże że to co robię nie jest jeszcze idealne. Może macie jakieś sprawdzone układy ?

Pozdrawiam

Andrzej
22-07-2009 7:22
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
3Z6AEF Offline
Waldek
***

Liczba postów: 237
Dołączył: 27-06-2009
Post: #12
Information RE: Enkoder w wykonaniu Home Made
Aktualnie na "znanym serwisie aukcyjnym" są oferowane ciekawe enkodery -
no może nie są one "w wykonaniu home-made" ale do home-made się chyba nadają:

http://www.allegro.pl/show_item.php?item=735380594
wersja mechaniczna - jeszcze nie podłączałem, ale ciężką gała od starego FT
bardzo przyjemnie się tym kręci Smile Może się nada do mniej krytycznych zastosowań (tylko 62 CPR, no i mechaniczny...)

http://www.allegro.pl/item737373877_enko...yczny.html
a to podłączyłem do syntezy Piligrima - działa OK
zresztą oferowana cena za 500 CPR (i tyle ma!) nie jest chyba zbyt wygórowana?
Uwaga! To jest używana część od jakiegoś CNC - nie 'ganz neue element'! Undecided

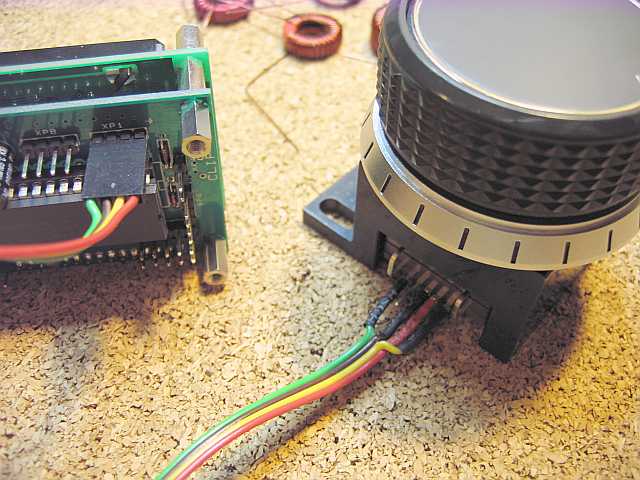

Na foto sposób podłączenia do syntezy OLEG_9 - dodatkowo zamiast R6 trzeba dać 0R (zworka).

17-09-2009 19:57
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
TG50 Offline
Józef
***

Liczba postów: 178
Dołączył: 20-11-2009
Post: #13
RE: Enkoder w wykonaniu Home Made
Jeśli ktoś planuje pogłębić wiedzę na temat zasady działania enkodrów i metod formowania sygnałów polecam zapoznanie się z zawartością strony:
Codewheel Generator Page
05-12-2009 1:01
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3NYF Offline
Zbyszek
***

Liczba postów: 163
Dołączył: 06-12-2009
Post: #14
RE: Enkoder w wykonaniu Home Made
http://www.webx.dk/oz2cpu/20m/encoder.htm niestety nie działa,
Przypadkiem sprawdziłem - już działa....

Zbyszek
SP3NYF
07-12-2009 23:00
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
QRP73 Offline
Marek
**

Liczba postów: 90
Dołączył: 19-06-2009
Post: #15
RE: Enkoder w wykonaniu Home Made
Cytat:Zbyszek SP3NYF napisał:
Przypadkiem sprawdziłem - już działa....
Prosimy o więcej szczegółów, z jakimi diodami i jakimi silnikami to działa ?
Sprawdziłem aplikację OZ2CPU na kilku silnikach, przy szybkim przestrajaniu rzeczywiście to działa, napięcie na uzwojeniu dochodzi do 1V i jest OK. Przy wolnym przestrajaniu indukowane napięcie jest byt małe i są duże przekłamania (gubi impulsy). W zasadzie tylko silnik od starej stacji dyskietek 5 1/4 cala pracował dobrze od pewnej prędkości obrotowej w górę.
73 Marek
14-12-2009 16:01
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3NYF Offline
Zbyszek
***

Liczba postów: 163
Dołączył: 06-12-2009
Post: #16
RE: Enkoder w wykonaniu Home Made
qrp73, miałem na myśli że strona działa, dopiero jak teraz napisałeś tego posta to zrozumiałem, że źle zrozumiałem pierwszy post wątku... Sad

Z enkoderami robionymi nie miałem doświadczenia, jak przymierzyłem się do wykonania takiego z silnika krokowego, udało mi się przypadkiem tanio kupić fabryczny i zrezygnowałem z robienia...
(Ten post był ostatnio modyfikowany: 14-12-2009 21:56 przez SP3NYF.)
14-12-2009 21:54
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
QRP73 Offline
Marek
**

Liczba postów: 90
Dołączył: 19-06-2009
Post: #17
RE: Enkoder w wykonaniu Home Made
OK Zbyszek, zapytałem bo temat taniego encodera jest ciągle aktualny.
Może macie Koledzy jakieś doświadczenia w budowie enkoderów na czujnikach pola magnetycznego np AS5040 lub innych łatwo dostępnych. Jak to działa praktycznie w radiu, czy nie głupieje od w.cz lub od wewnętrznych pół magnetycznych radia?
73 Marek
18-12-2009 10:11
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2GOW Offline
Andrzej
**

Liczba postów: 52
Dołączył: 24-06-2009
Post: #18
RE: Enkoder w wykonaniu Home Made
Zmuszony zostałem do wykonania enkodera umieszczonego wewnątrz pokrętła strojeniowego. Opis umieściłem na mojej stronie

http://sites.google.com/site/sp2gowhomebrew/home

Pozdrawiam
21-12-2009 20:37
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5NPW Offline
Jurek
**

Liczba postów: 84
Dołączył: 01-02-2009
Post: #19
RE: Enkoder w wykonaniu Home Made
Bardzo ciekawy i pouczający pomysł !!!
Ciekaw jestem ciągu dalszego opisu.
Myślę, że w podobny sposób można byłoby zamknąć w "gałce" enkoder magnetyczny: http://www.konar.pwr.wroc.pl/uploads/dow...nkoder.pdf

Pozdrawiam i Życzę Spokojnych Świąt
22-12-2009 14:00
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3LX Offline
Krzysiek
*

Liczba postów: 27
Dołączył: 09-09-2009
Post: #20
Thumbs Up RE: Enkoder w wykonaniu Home Made
Witam Kolegów , chciałem przedstawić moje rozwiązanie wykorzystania enkodera magnetycznego AS5035 . Do budowy wykorzystałem stary potencjometr , oska jest na końcu nagwintowana i zabezpieczona nakrętką metalową i do tego przyczepiony został magnesik . Układ z syntezą DDS jest obecnie testowany na biurku i nie jestem wstanie stwierdzić na chwilę obecną negatywnego wpływu w.cz . Ale jedno jest pewne układ jest bardzo dobry i nie zauważyłem żeby chociaż jeden impuls zgubił, a pod względem mechanicznym będzie chodzić latami Smile . Przy okazji chciałbym podziękować Koledze Romkowi SP5AQT za pomoc merytoryczną przy budowie tego enkodera .

Pozdrawiam Krzysiek SQ3LX
İmage İmage

73! SQ2LX
22-12-2009 20:01
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
