Icom756 wymiana LCD

[SQ5ABF]

W takim razie gdy trx jest poniżej wysokości wzroku to powinienem stosować WG320240D-TTL TZ - z tym że w ofercie tej firmy takiego nie znalazłem, no chyba że trzeba do nich zadzwonić i się o konkretny model spytać. Można prosić o jakieś sugestie lub link gdyby się okazało że nie potrafię znaleźć.
Pozdrawiam
Artur SQ5ABF

[3FAZY]

Witam....
Typ katalogowy wyświetlacza podany prze zemnie nie jest Przypadkowy!

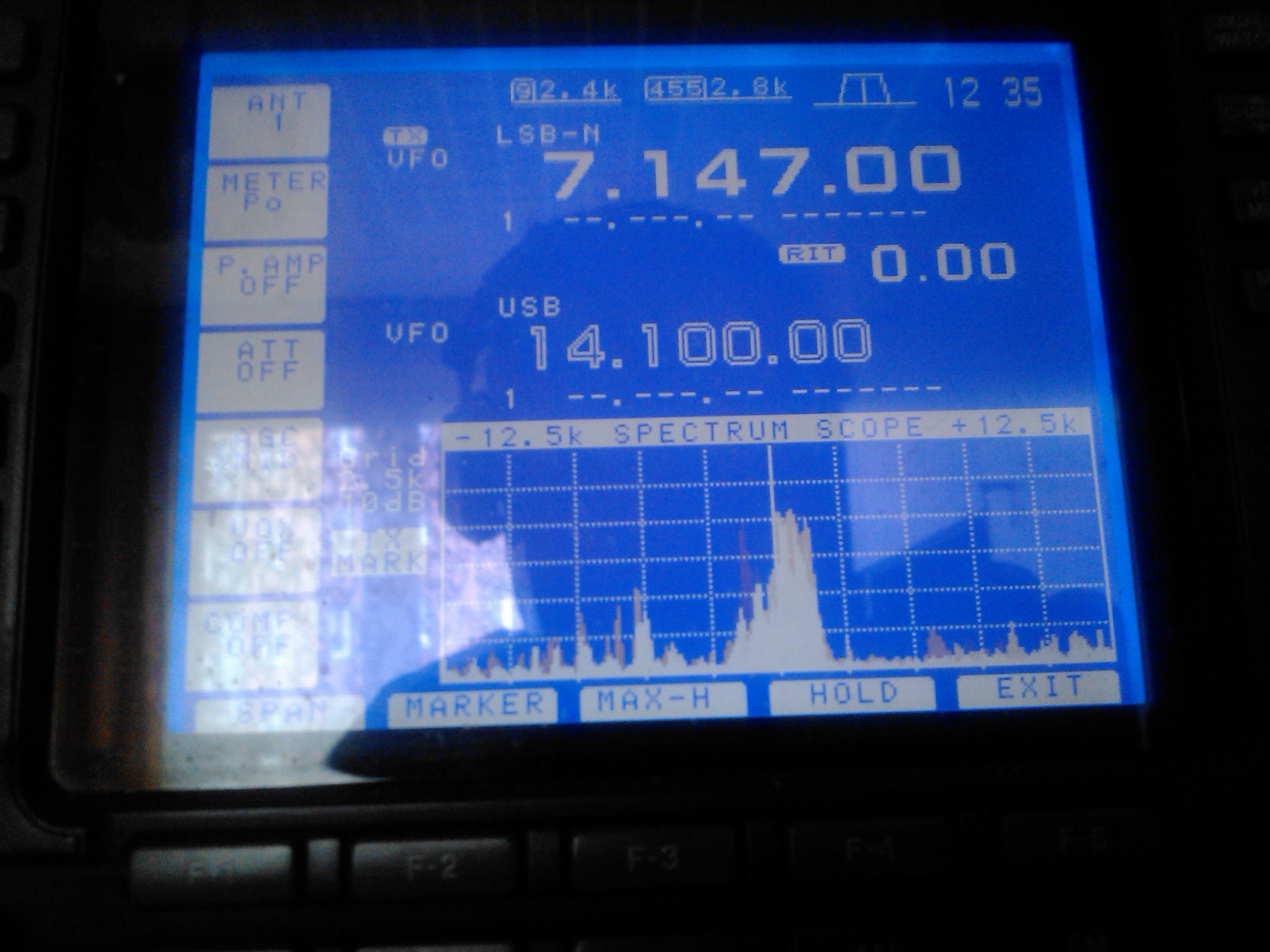

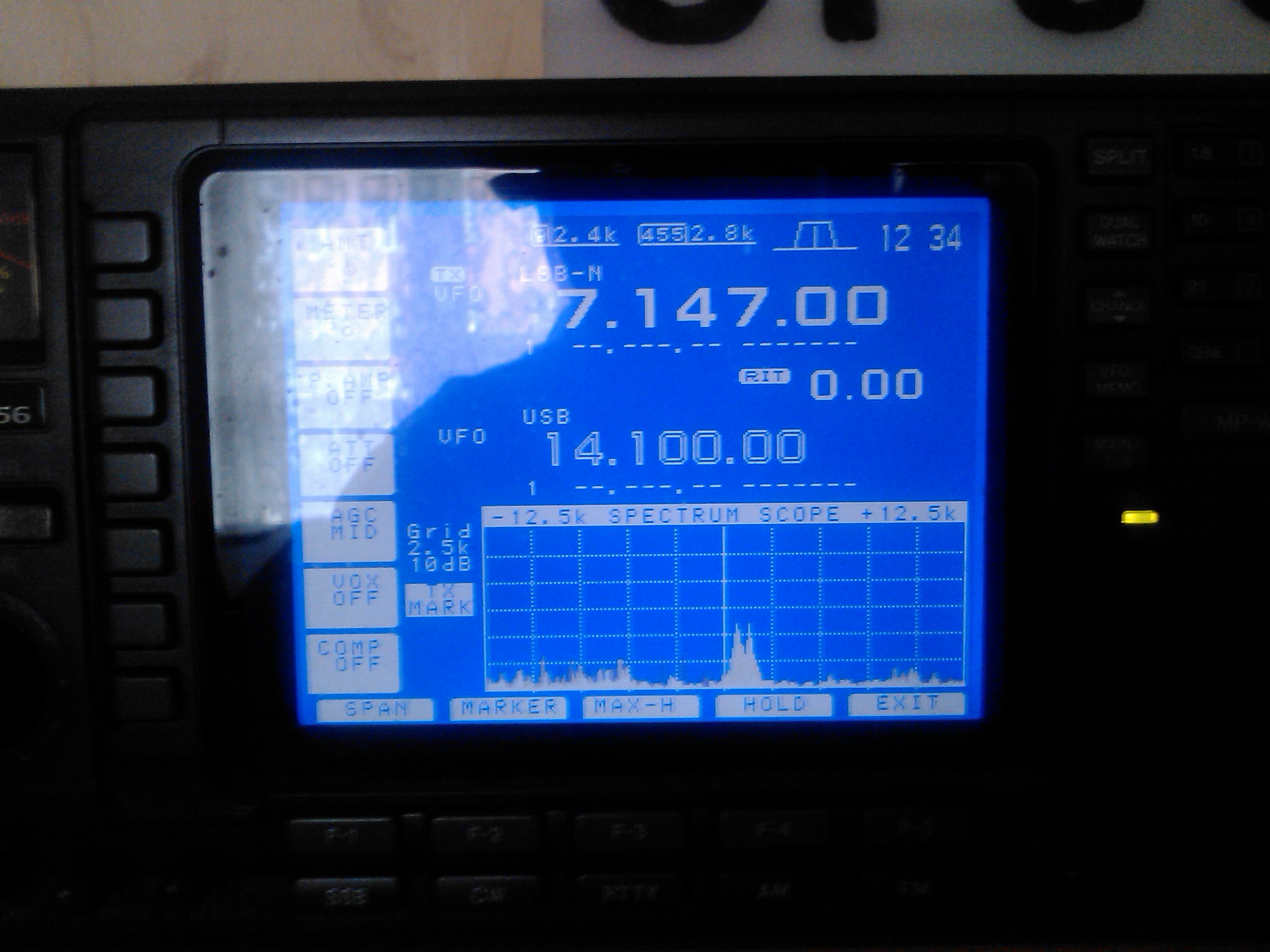

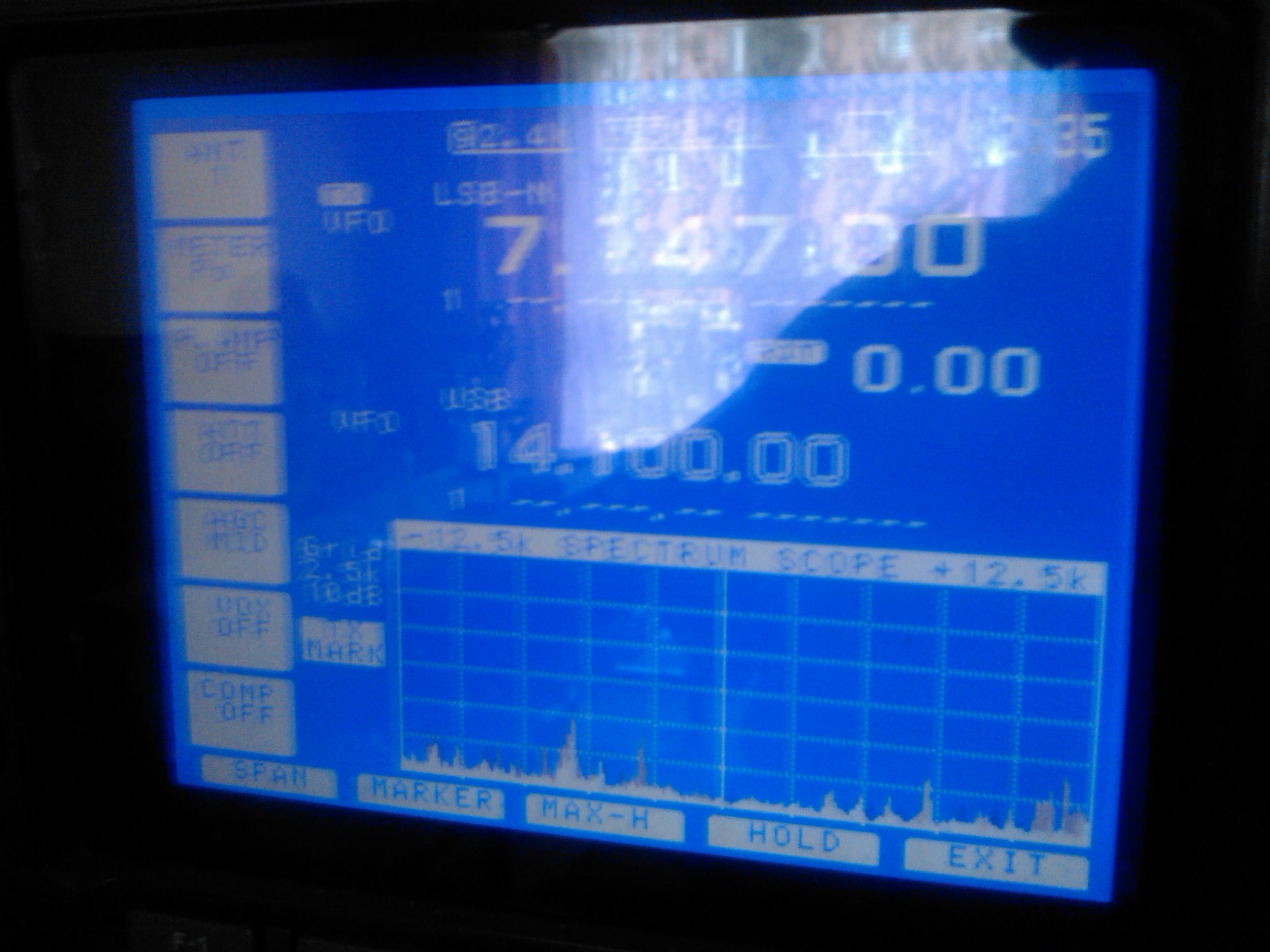

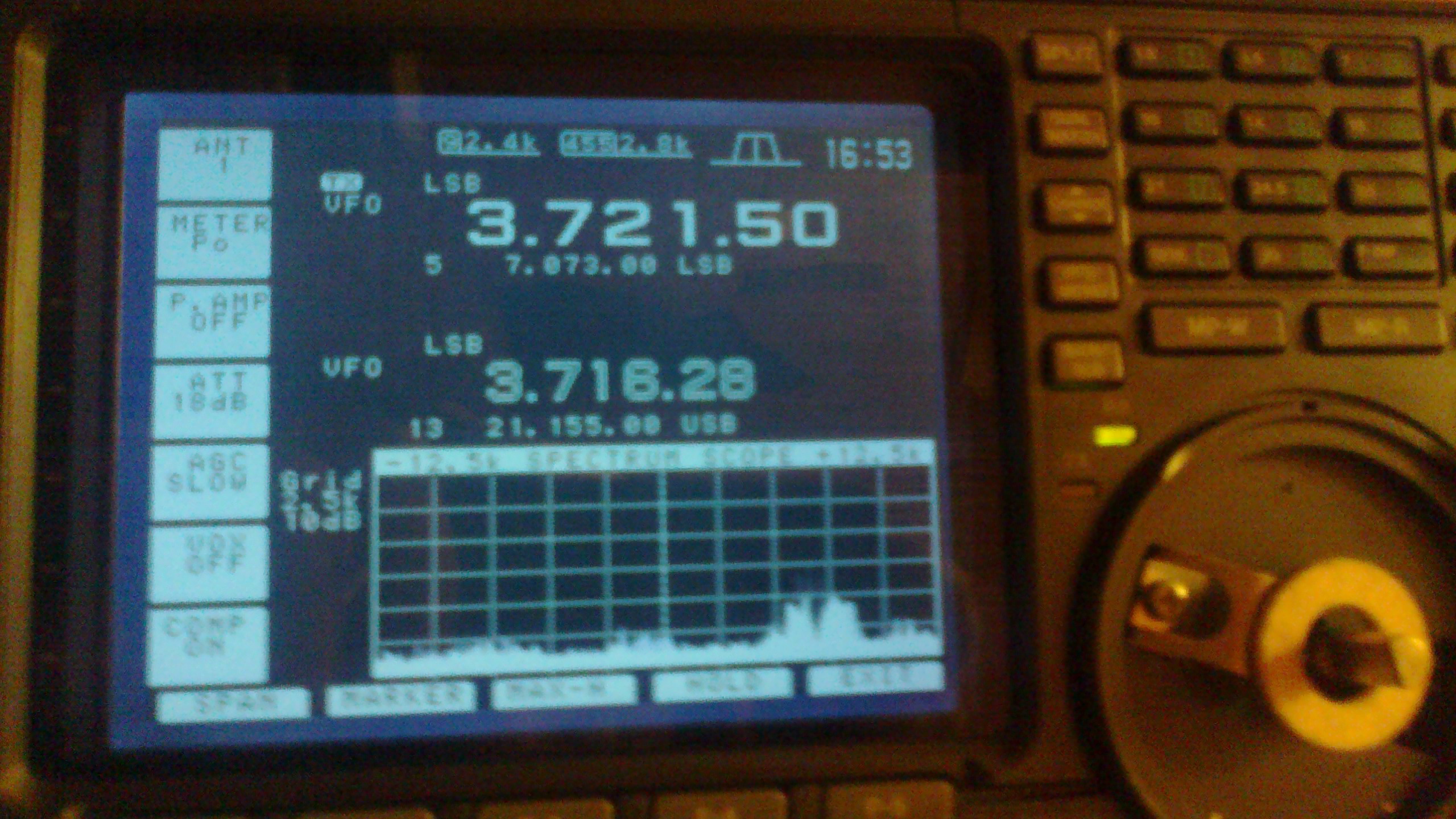

Czytelnoś jest lepsza niż w orginalnym LCD,co widać na foto,
nie ma znaczenia czy spoglondamy na LCD na wprost ,z góry,zboku a nawet z podłogi.


-wyłanczamy kontrast z ic756
-wyłanczamy -30v zasil. ic756

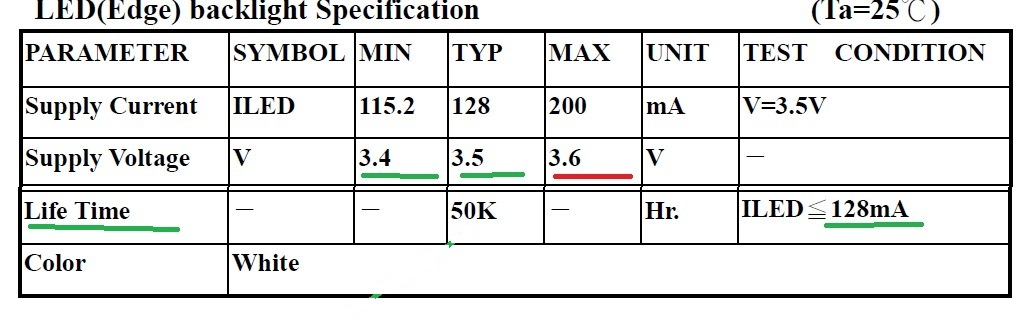

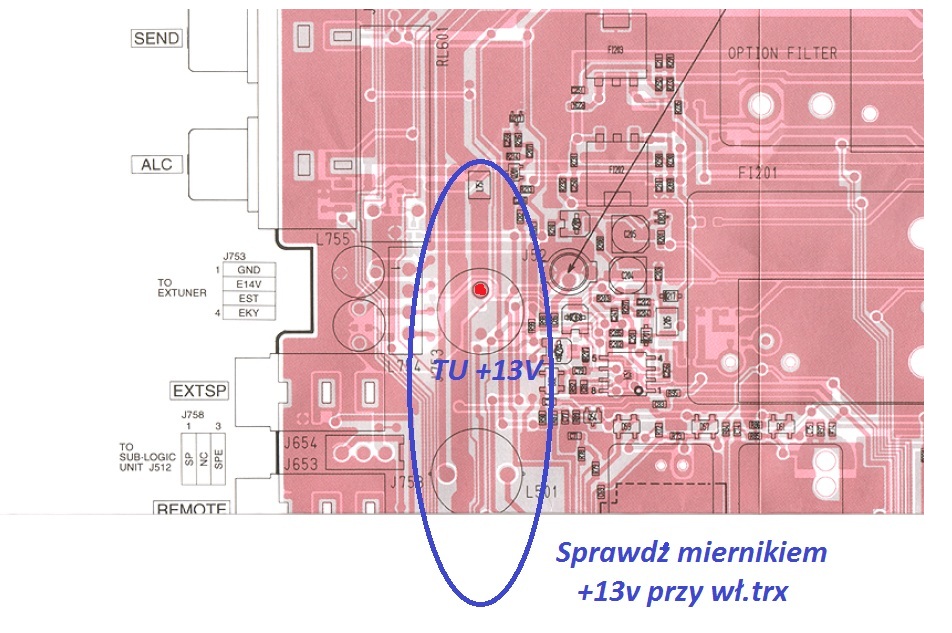

-montujemy stabilizator +5v i rezystor do podświetlenia 33-36 oHm
Raz ustawiony kontrast będzie właściwy dla każdego poziomu podświetlenia LCD
a tagże zapewna dobrą czytelność w dziennych i nocnych warukach.

Doceniam inwencje tórczą Kolegów.
Pozdrawjam sp9qq

[SQ2CDK]

Witam

Dzięki pomocy Zbyszka udało mi się wymienić wyświetlacz w IC-756.

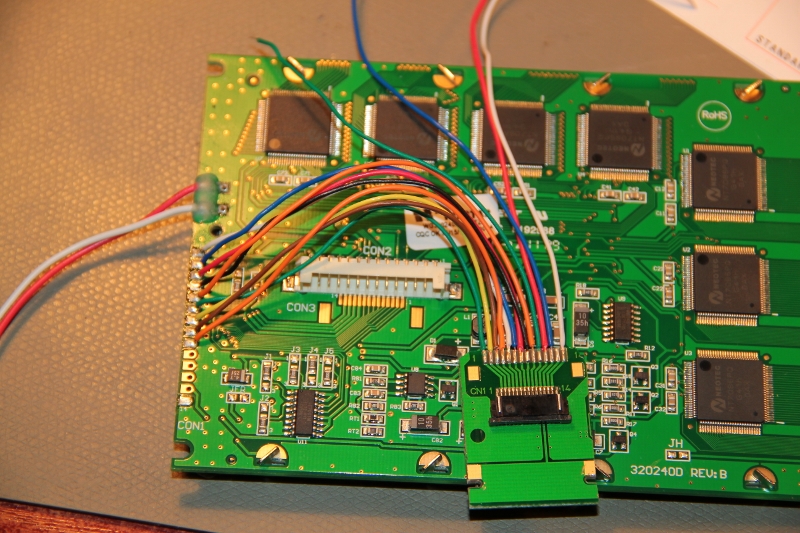

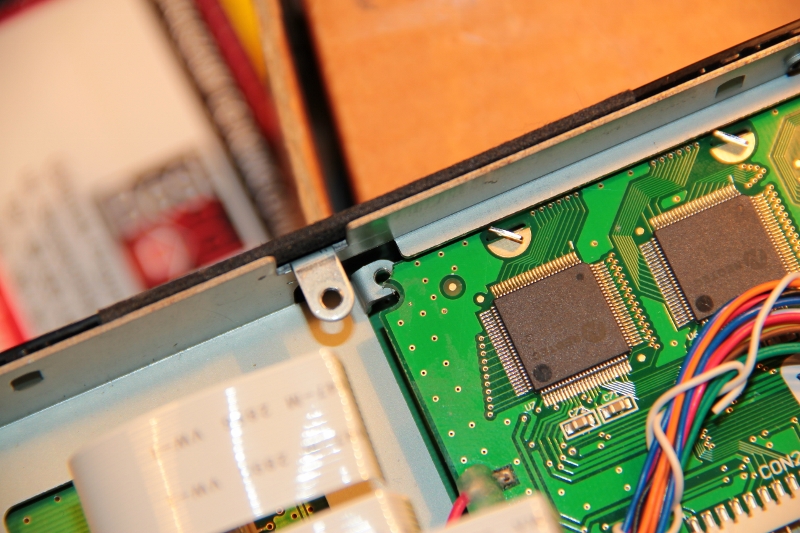

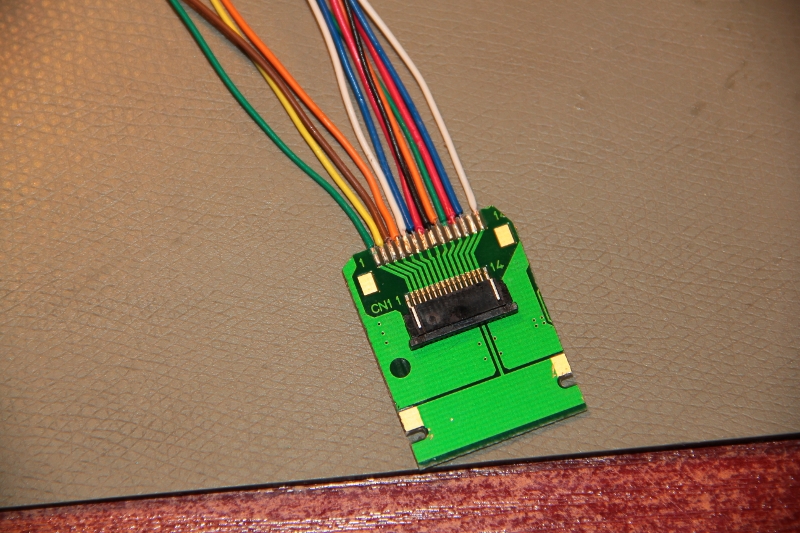

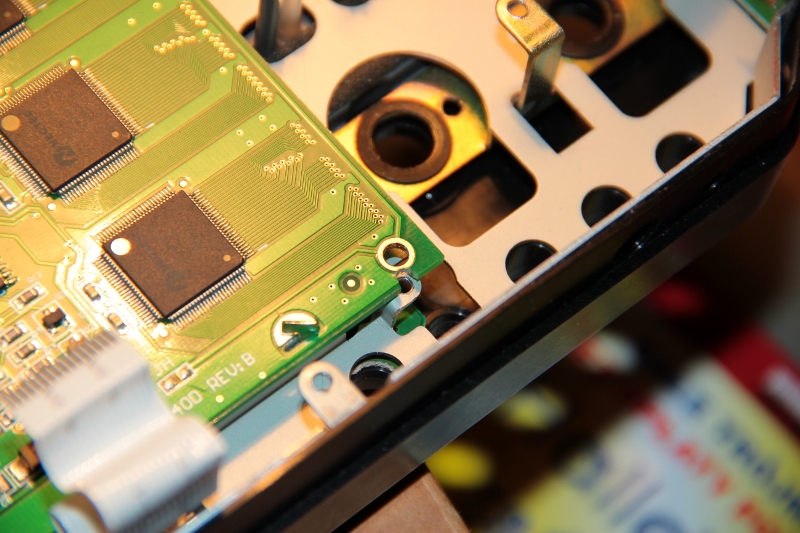

Płytkę pośredniczącą pozyskałem ze starego wyświetlacza. Samego wyświetlacza nie mocowałem na dystansach lecz wykorzystałem mocowanie orginalne. Trzeba troszkę pobawić się pilnikiem w nowym wyświetlaczu, ale jest to do zrobienia ( wyświetlacz przykręcony dwiema orginalnymi śrubkami czego nie widać na zdjęciach ).
W ramce metalowej spiłowałem 2mm blachy dzięki czemu mogłem wyświetlacz przesunąć w lewo (stoi bardziej na środku).

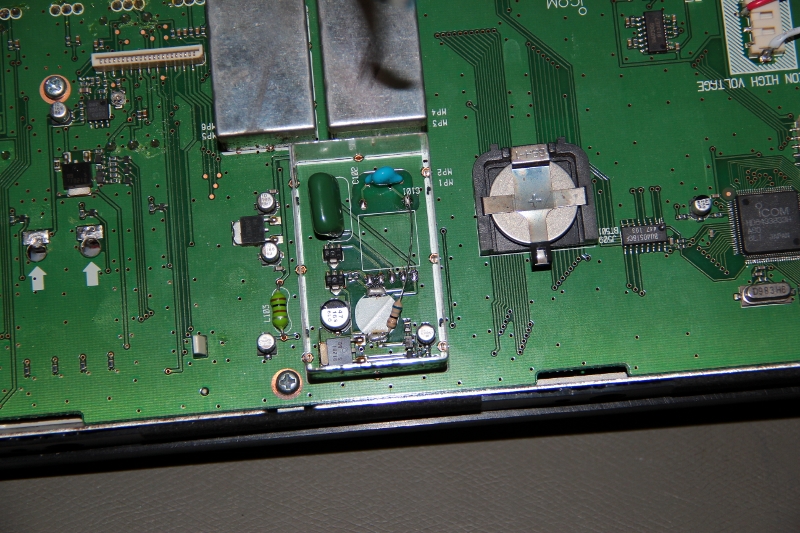

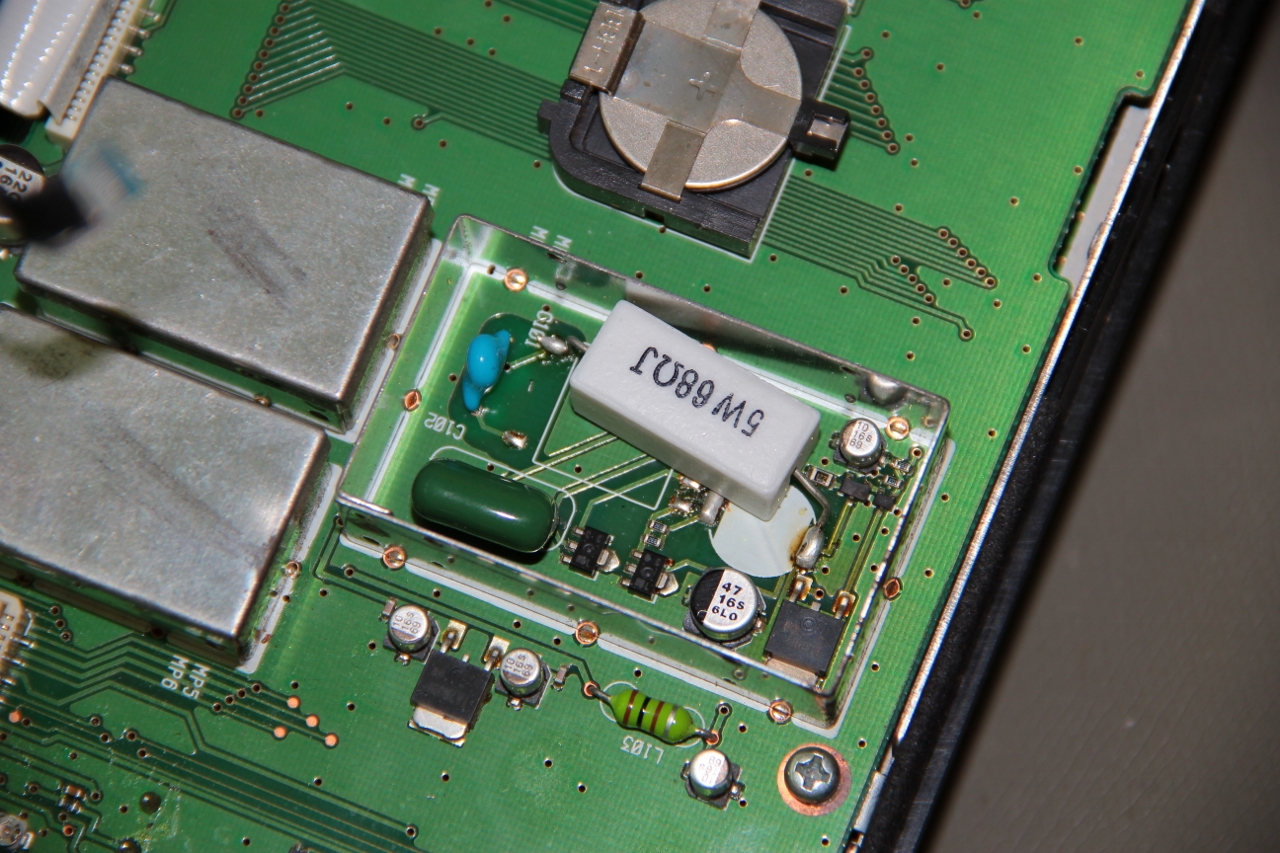

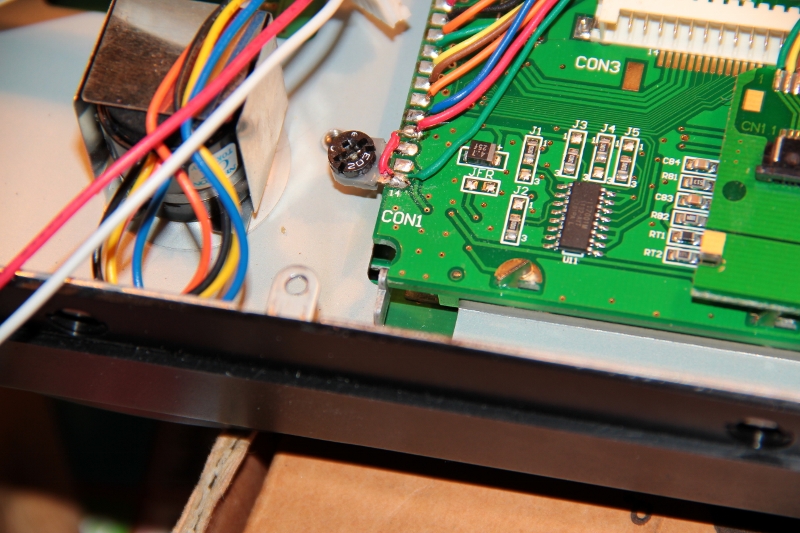

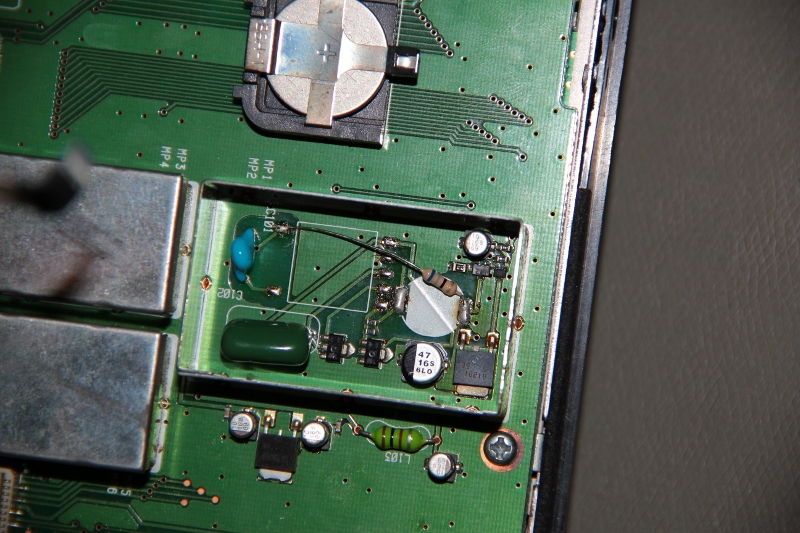

Kontrast rozwiązałem na potencjometrze 20k . Raz ustawiony nie trzeba zmieniać. Do podświetlenia LCD wykorzystałem napięcie z przetwornicy ( regulacja podświetlenia z menu) z której usunąłem cewkę i trafo ( na zdjęciu rezystor 68ohm tymczasowy trzeba wsadzić kilku watowy bo ten się za bardzo grzeje ).

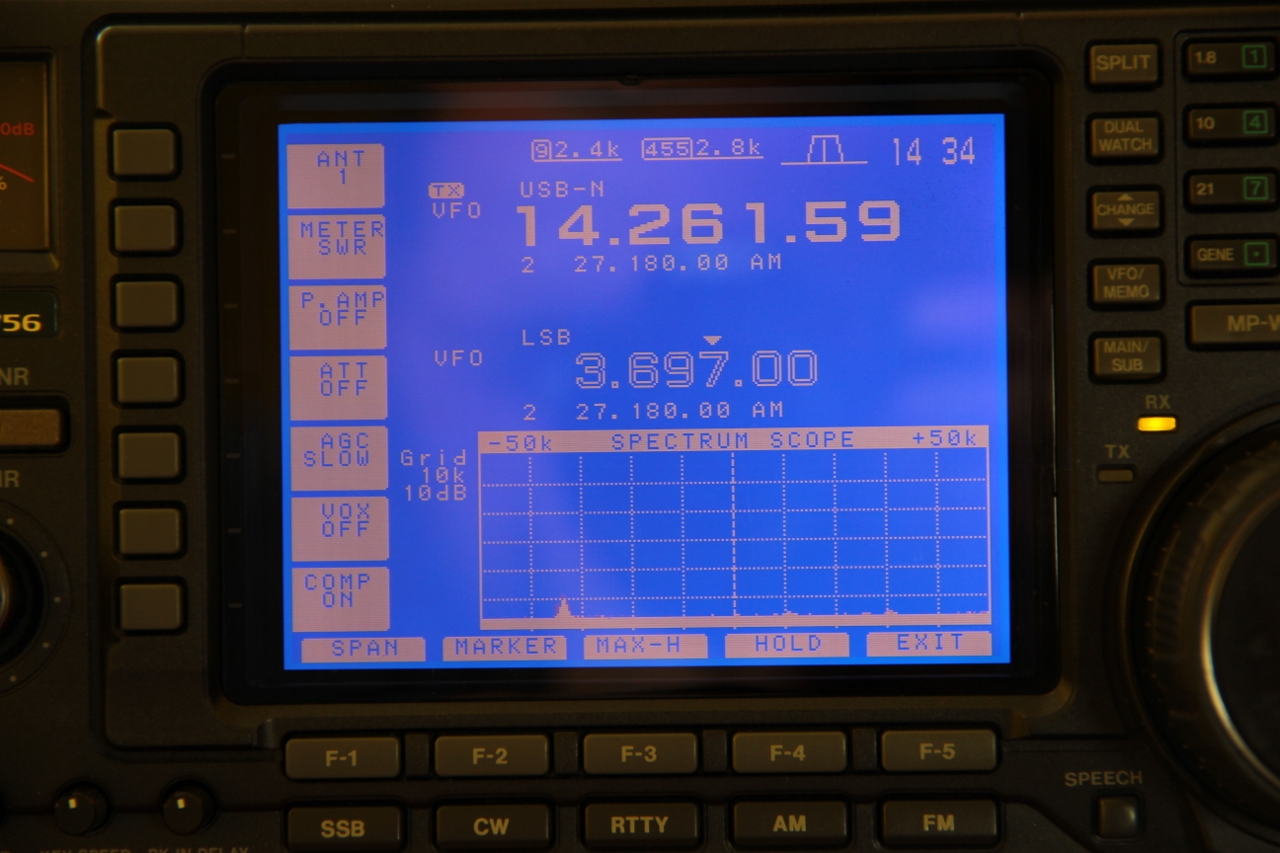

Dziękuje jeszcze raz Zbyszkowi dzięki niemu to rozwiązanie z wyświetlaczem WINSTAR-A jest bardziej ekonomiczne no i radio wygląda znacznie lepiej.

Pozdrawiam
SQ2CDK Tomasz

---

Witam

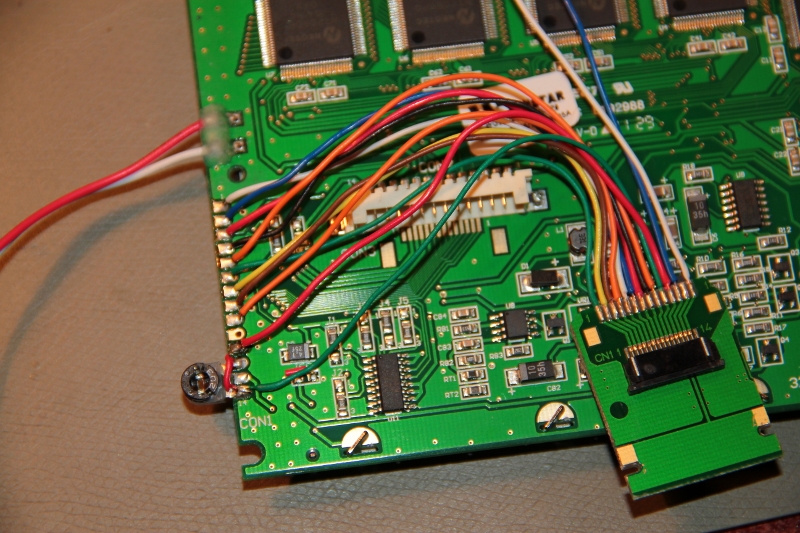

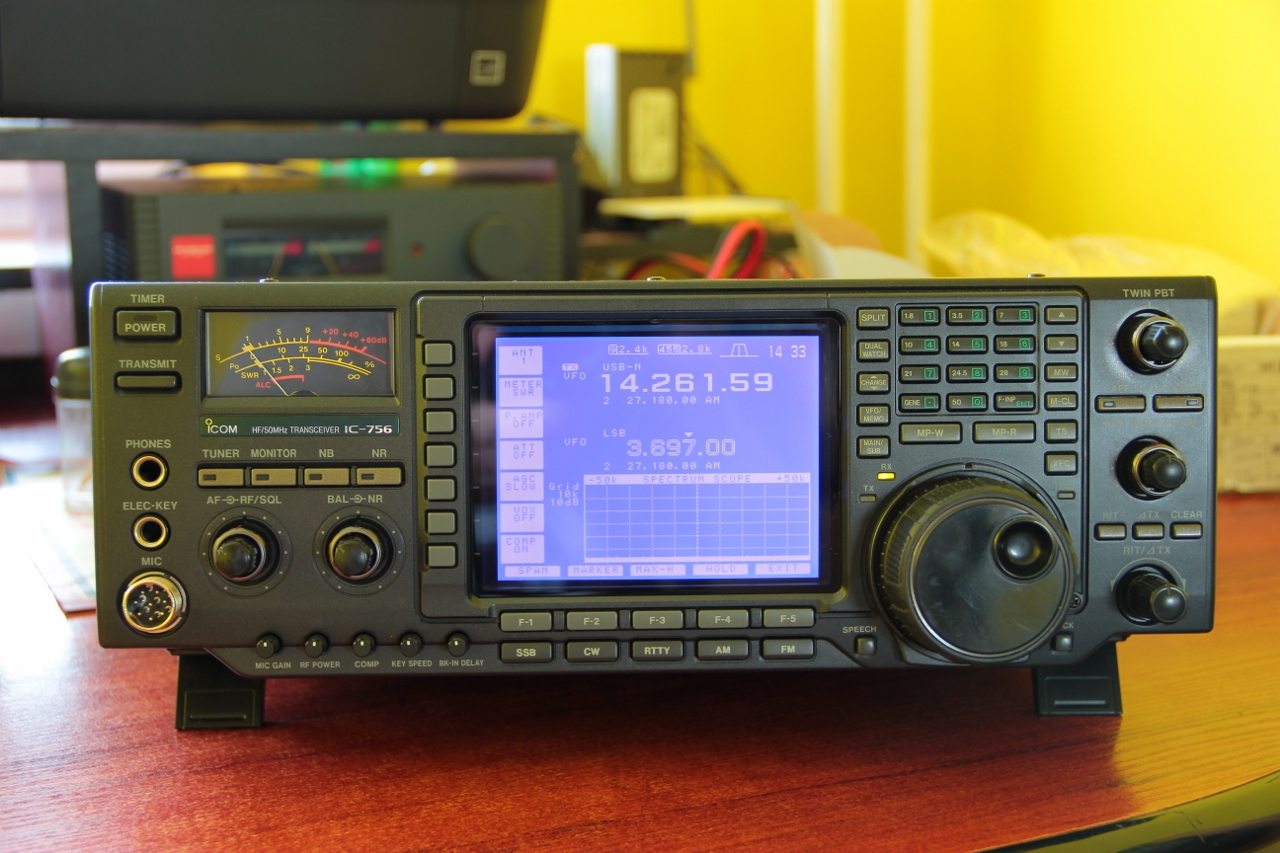

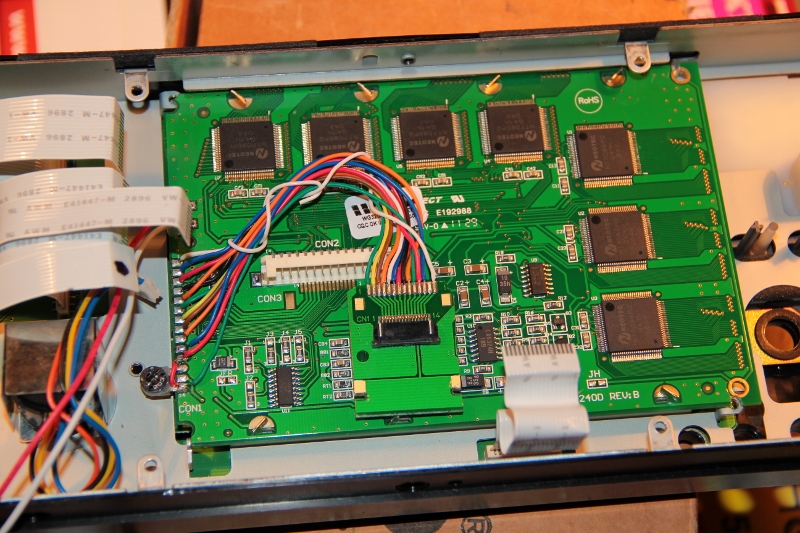

Kilka dodatkowych fotek

Pozdrawiam
SQ2CDK

---

SCHEMAT POŁĄCZEŃ

winstar gniazdo sanyo
1 5
2 6
3 7
4 8
5 9
6 1
7 2
8 3
9 4
10 12
11 11 zwora-/
12 potencjometr /
13 potencjometr /
14 10 potencjometr zwora -/

[SQ2CDK]

Jeszcze jedna fotka.

[3FAZY]

Witam....
Dziękuje serdecznie wszystkim którzy czynnie uczestniczyli nad rozwiązaniem problemu LCD.
Zdjecia i opisy z pewnością pomogą innym przy wymianie wyświetlacza.

Pozdrawiam Zbyszek SP9QQ

---

[3FAZY]

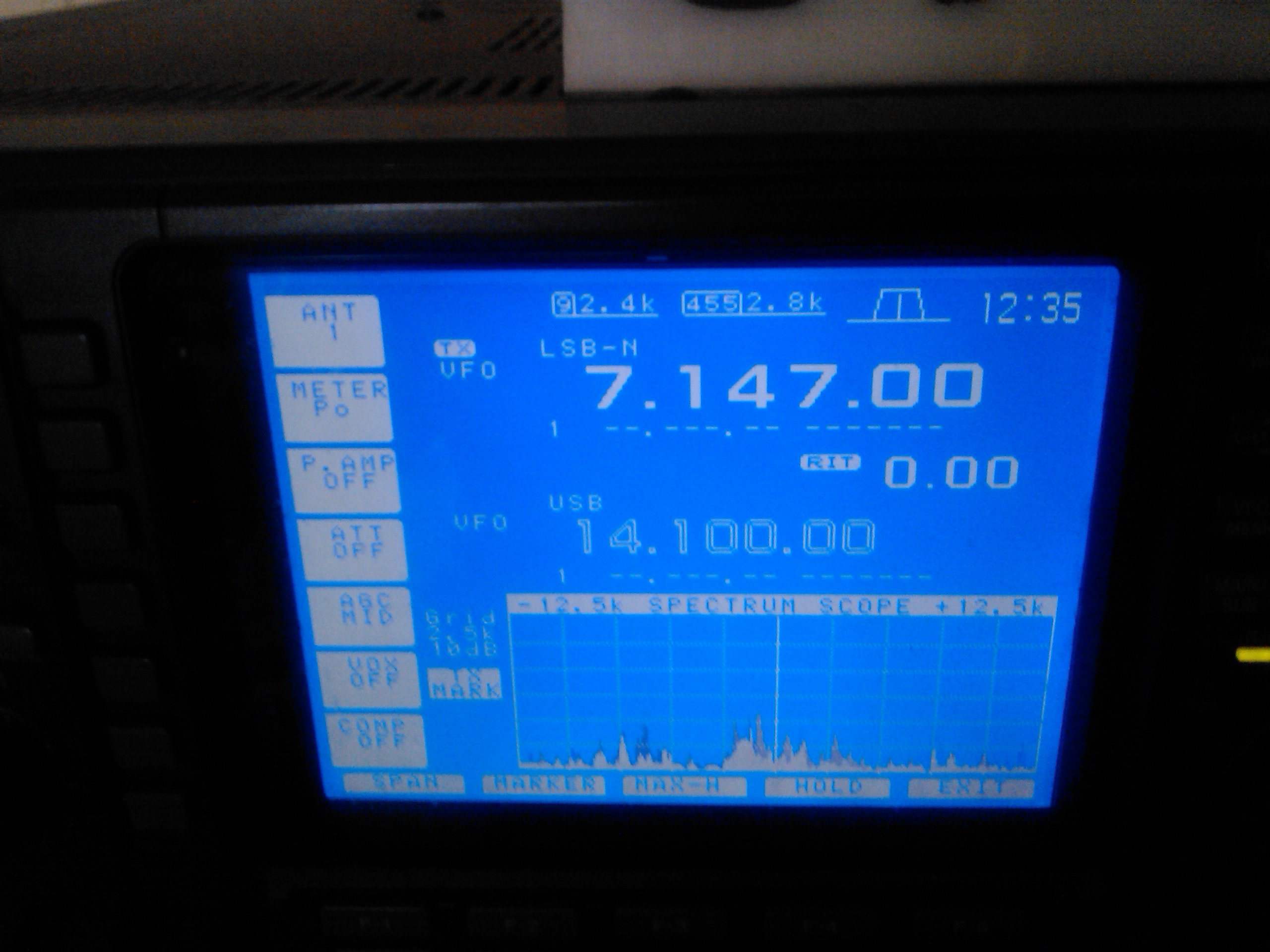

Włodek SP5ATS przesyła zdjęcie.


WG320240D-TTI-TZ

[3FAZY]

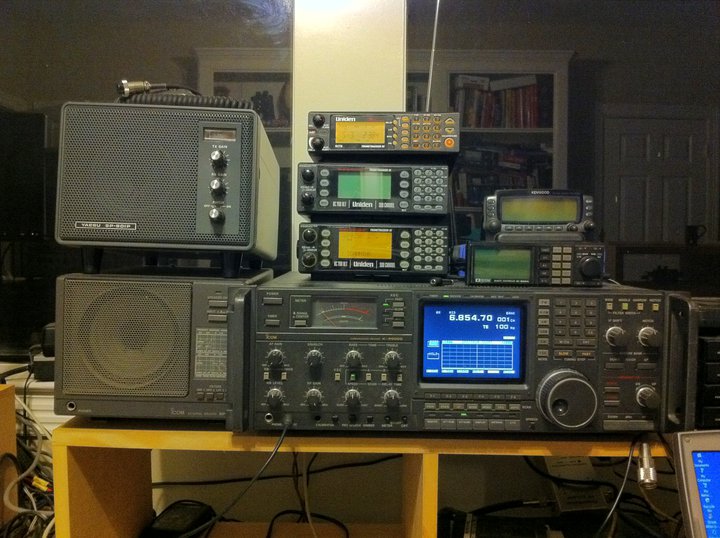

Koledzy mamy naśladowców NU5K i jego Receiver IC .

[SP9FYS]

Ale to jest Icom IC9000!
Zdaje się, że w oryginale na display użyto w nim lampy obrazowej. Jeżeli NU5K przerobił to na LCD to musi być naprawdę niezłym fachowcem..
____________________
Ryszard


# nie IC9000 tylko IC R9000 ...

[3FAZY]

(14-01-2013 19:48)SP9FYS napisał(a):  Ale to jest Icom IC9000!
Zdaje się, że w oryginale na display użyto w nim lampy obrazowej. Jeżeli NU5K przerobił to na LCD to musi być naprawdę niezłym fachowcem..
____________________
Ryszard


# nie IC9000 tylko IC R9000 ...

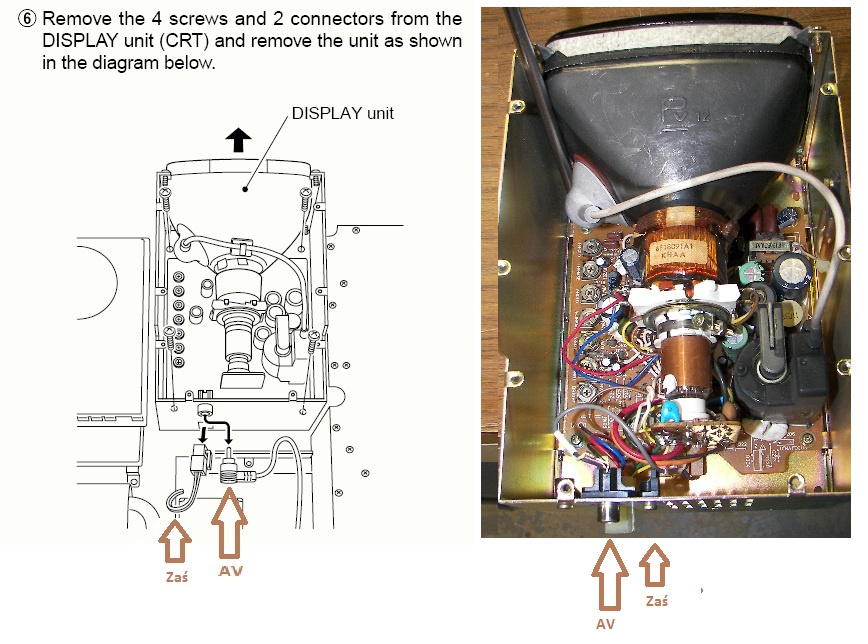

ICOM IC R9000 ma zwykły monitor CRT (320x234 pixel). "AV",
włożył wtyczkę sygnału RCA (cinch) i podłączył zasilanie do TFT LCD 5"display .
Przyznaje pomysł dobry.
