Nowoczesny odbiornik oprócz dobrych parametrów technicznych musi posiadać sprawnie działającą automatyczną regulację wzmocnienia (AGC). Niemal "kultowym" rozwiązaniem jest automatyka pośredniej częstotliwości zastosowana w CDG2000. Połączenie szybkiej i wolnej automatyki z dużym zakresem regulacji wzmocnienia dało bardzo dobre efekty.
Również w homodynach spotykamy proste układy automatyki realizowane w torze małej częstotliwości.

Proponuję dyskusję oraz wymianę doświadczeń z zakresu budowy, funkcjonowania i modyfikacji układów automatyki. Może istnieją jakieś ciekawe opracowania z którymi warto się zapoznać aby pogłębić wiedzę z tej dziedziny.

Na początek link do testu automatyki kilku znanych urządzeń.

Zapraszam do dyskusji.

SP9MRN · 12-11-2010 10:53

CDG2k to faktycznie kult :-). Pozostając na początek przy ad600/602 proponuję zainteresować się rozwiązaniem z noty aplikacyjnej. Banalne, oparte na dwóch (a nie 3) stopniach - czyli ok 80dB - ale ciekawe.

Drugim, ciekawszym wg mnie rozwiązaniem jest Hycas wg W7ZOI.
http://w7zoi.net/hycas-pcb.html
http://w7zoi.net/hycas-apps.html
próbowałem :-) działa.

MAc
mrn

SP5FCS · 12-11-2010 15:10

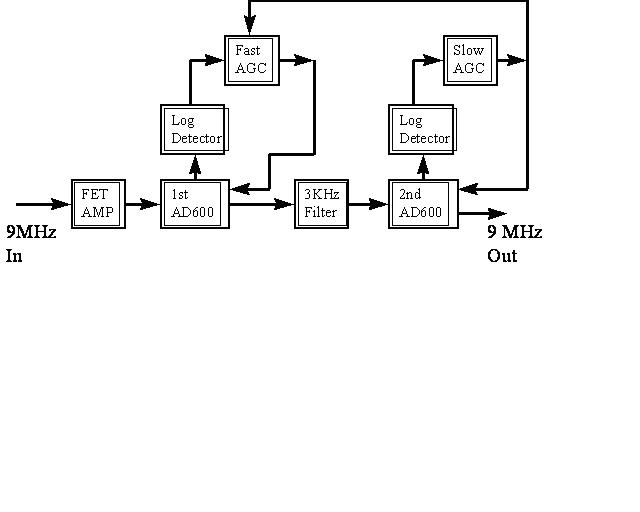

Przy stosowaniu układów AD600, AD603 warto zapoznać się z opisem pośredniej

K6OLG zamieszczonym w QST 05/1996
Opisem pośredniej w CDG2000

oraz opracowaniem Analoga cz3. RF/IF SUBSYSTEMS

Układ prostej automatyki, łatwy do powielenia we własnych konstrukcjach został opisany na stronie OZ2CPU.

SP3SWJ · 12-11-2010 18:36

ARW/Smetr o dynamice 120dB na AD8307 + AD603

W połowie strony są zdjęcia detali PCB

na bazie dataszitów AD i artykułu z Funk Amateura, Gdzies mam skany artykułu - jak będą zainteresowani - wrzucę

SP5FCS · 12-11-2010 19:05

Jarek, konstrukcja jest tak okazała, że zasługuje na oddzielny wątek w dziale Transceivery HM. W tym dziale interesujące byłyby schematy samej automatyki na AD600 oraz AD8307, fajnie by było gdyby udało Ci się je "odkopać" i zamieścić na forum.

Takie rozwiązanie (AD603+AD8307) jest opisane w tym artykule, czy to jest ten opis z Funk-a ?
S-meter mit 120dB Anzeigebereich

SP3NYF · 12-11-2010 21:59

Dla tych z kiepską znajomością języka obcego (jak ja), link do opisu pośredniej od CDG2000 w wersji bardziej zrozumiałej :-):
http://technika.sp7pki.qrz.pl/TRANSCEIVE...czenie.doc

SP9FKP · 12-11-2010 22:21

Osobiście jestem za rozdzieleniem automatyki od S-metra. Zazwyczaj jeśli chce się uzyskać w miarę wyrównaną skalę to wyłazi bardzo nieprzyjemny efekt "pompowania" szumów własnych odbiornika. Ucho (przynajmniej moje) ma całkiem niezłą automatykę i potrzebuje tylko wsparcia. Co innego pomiar, tu już trzeba elektroniki.
Ważne jest także by nawet najlepszą automatykę można było wyłączyć, zwłaszcza przy pracy CW. Często silna stacja jest tak blisko, że żaden filtr nie da jej rady i pozostaje tylko wyłączyć ARW

SP9MRN · 13-11-2010 2:38

agc.pdf (Rozmiar: 1.3 MB / Pobrań: 2594)

Sympatyczny układ, przy okazji można się douczyć o działaniu...

MAc
mrn

SP2JQR · 14-11-2010 0:24

Warto zastanowić się jakie parametry powinna mieć dobra ARW.
Wstępnie podzieliłbym to na dwie grupy:
1. parammetry statyczne
2. parametry dynamiczne
O tych drugich mniej się pisze, proponuję rooozwinąć wątek

Osobny problem, to jak w warunkach amatorskich dokonać pomiarów poszczególnych parametrów.
pzdr

SP9MRN · 17-11-2010 2:02

Audio AGc - poprzedni QEX
