Transceiver lampowy CW wg. G3PNI
SP5RF Offline
Robert
****

Liczba postów: 341
Dołączył: 13-03-2010
Post: #41
RE: Transceiver lampowy CW wg. G3PNI
Zaczynam zbierać elementy do transceivera CW/7MHz z reakcyjnym modułem AM 5-8 MHz. - tak do posłuchania.

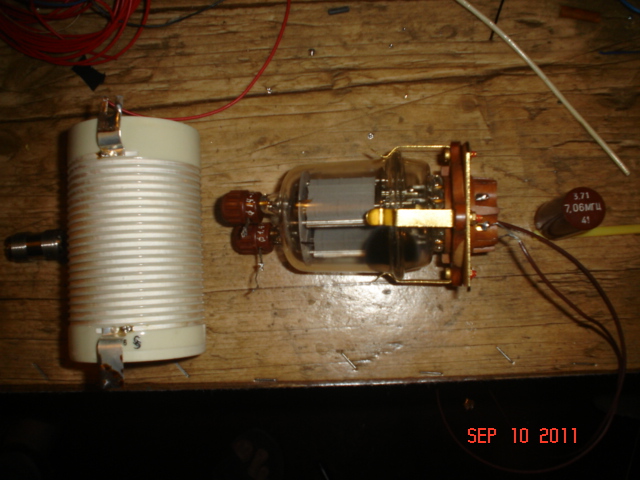

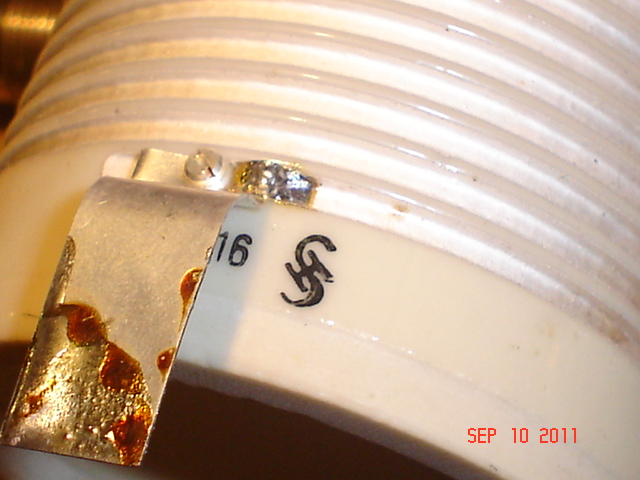

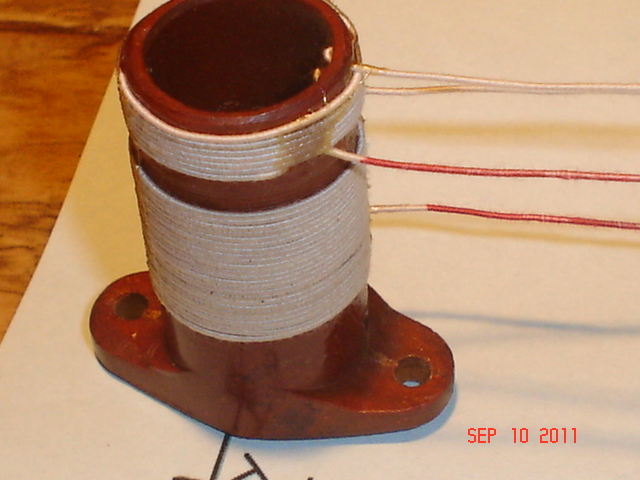

Części już zbieram i mam cewkę nadajnika i to marki S&H Shy
Nadajnik zrobię najpierw na kawałku sklejki. a będzie się składał z ECC81 i najprawdopodobniej QQE 0312 lub GU... Zobaczymy. Chcę żeby miał od 1-30 W. CW Fonii nie przewiduję ani teraz ani potem.

Nowością będzie to że na wejściu radia będzie ostry doskonałej jakości filtr pasmowy , i taki sam filtr na wyjściu VFO/VXO , dzięki czemu sygnał z generatora będzie czysty. Będą strojone jedną gałką współbieżnie za pomocą paska zębatego i 2 zębatych kółek - a to wszystko ze sklepu modelarskiego. Exclamation

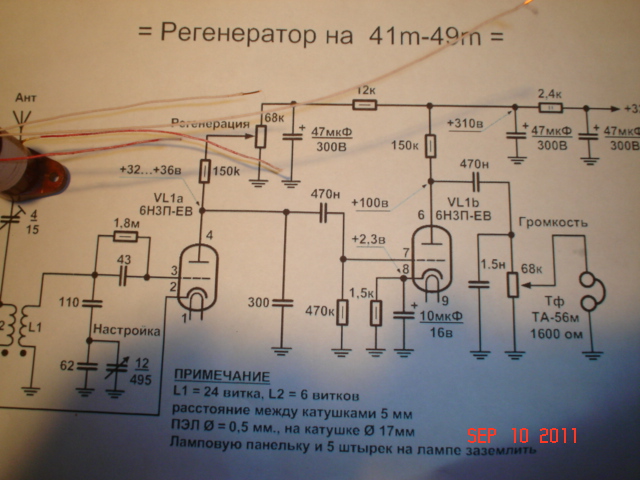

Układ reakcyjny będzie prosty (FOTO) i też wstępnie zrobiony na kawałku sklejki a miarą jego przydatności będzie to, czy na długiej antenie teleskopowej i uziemieniu odbierze stacje Polskiego Radia Dla Zagranicy nadawane z GB.

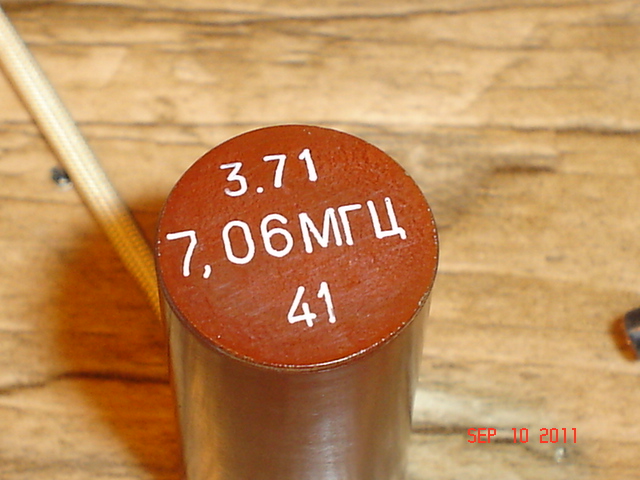

Już przyszła lampka - radziecka duotrioda.

Słowem entuzjazm jest, zaczynam zbierać elementy i za kilka dni zamówię odpowiedni transformator i zobaczymy jak to zacznie nabierać kształtu. Czas projektu - pół roku i radyjko powinno być jak spod igły.

Zobaczymy.


Załączone pliki Miniatury
İmage İmage İmage İmage İmage

73 Frycz SP5RF
10-09-2011 20:47
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5RF Offline
Robert
****

Liczba postów: 341
Dołączył: 13-03-2010
Post: #42
RE: Transceiver lampowy CW wg. G3PNI

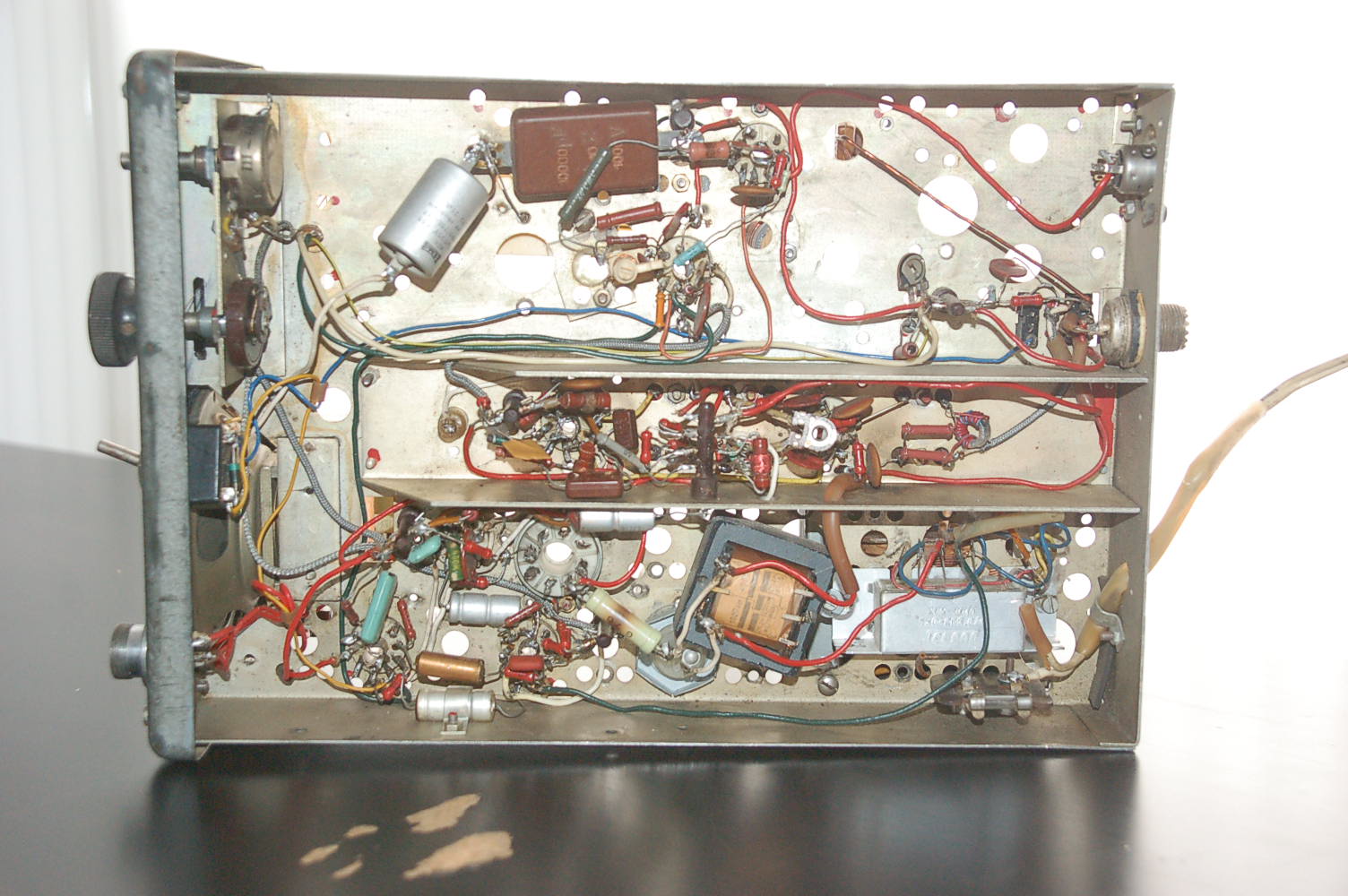

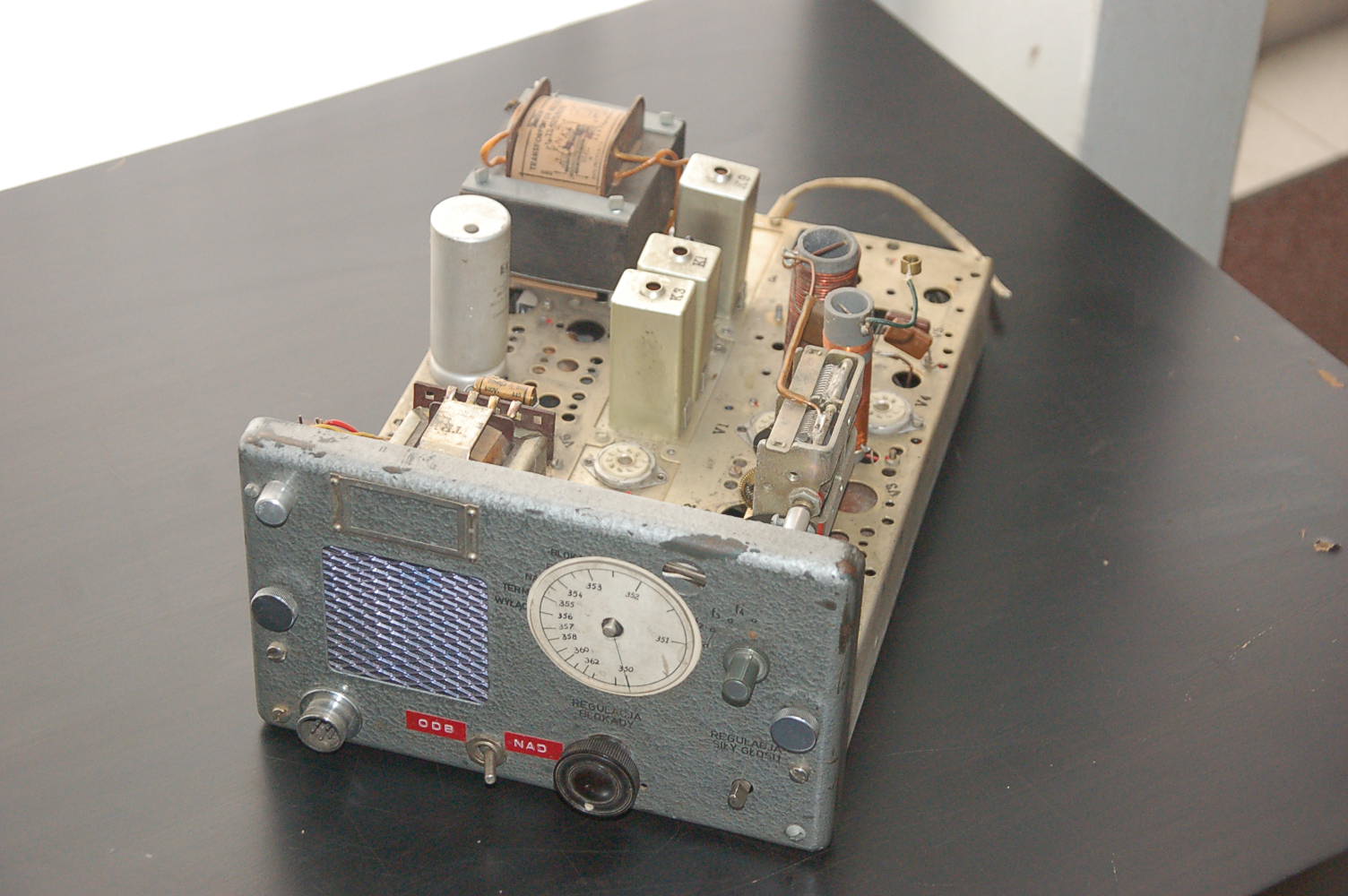

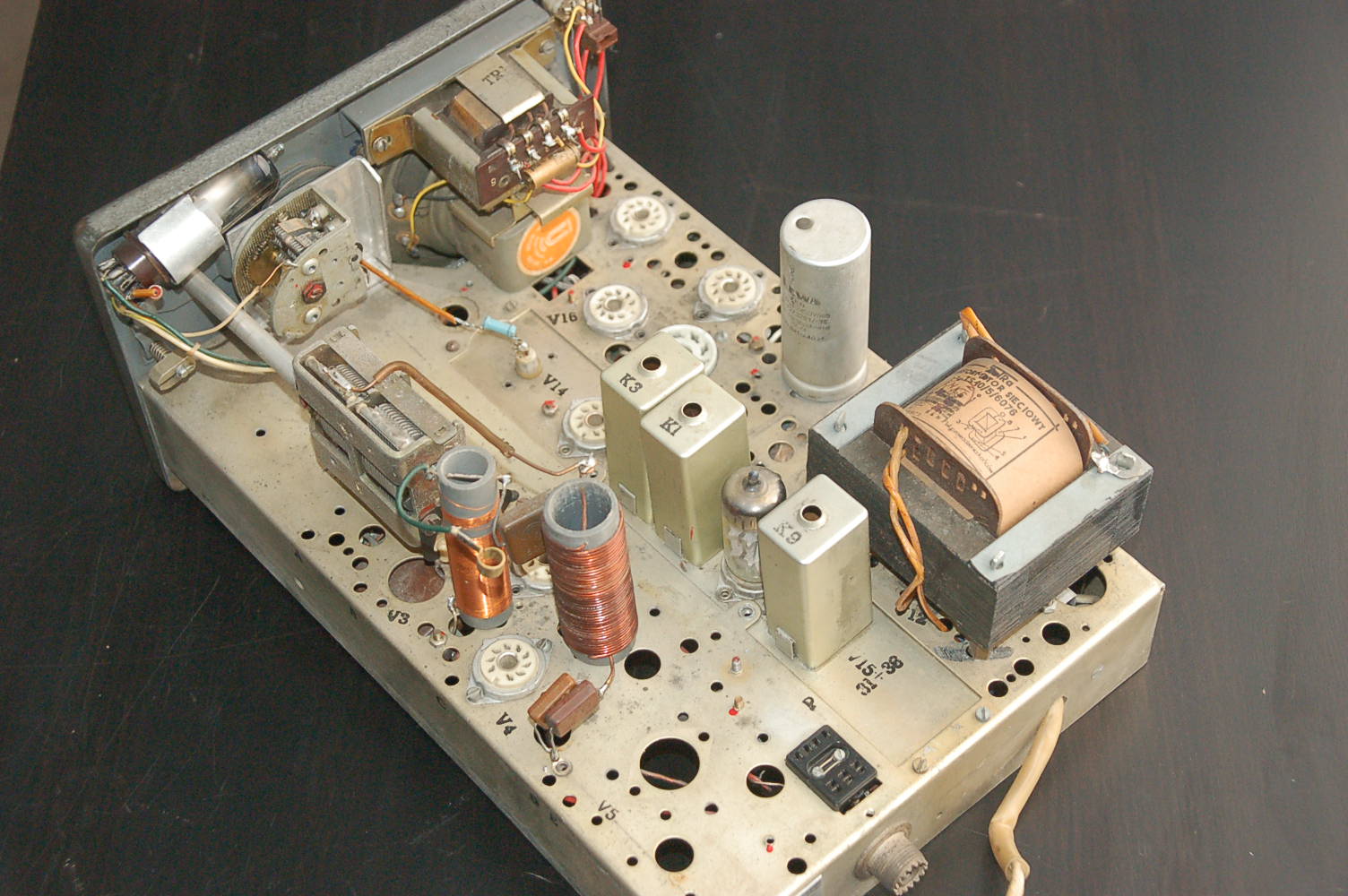

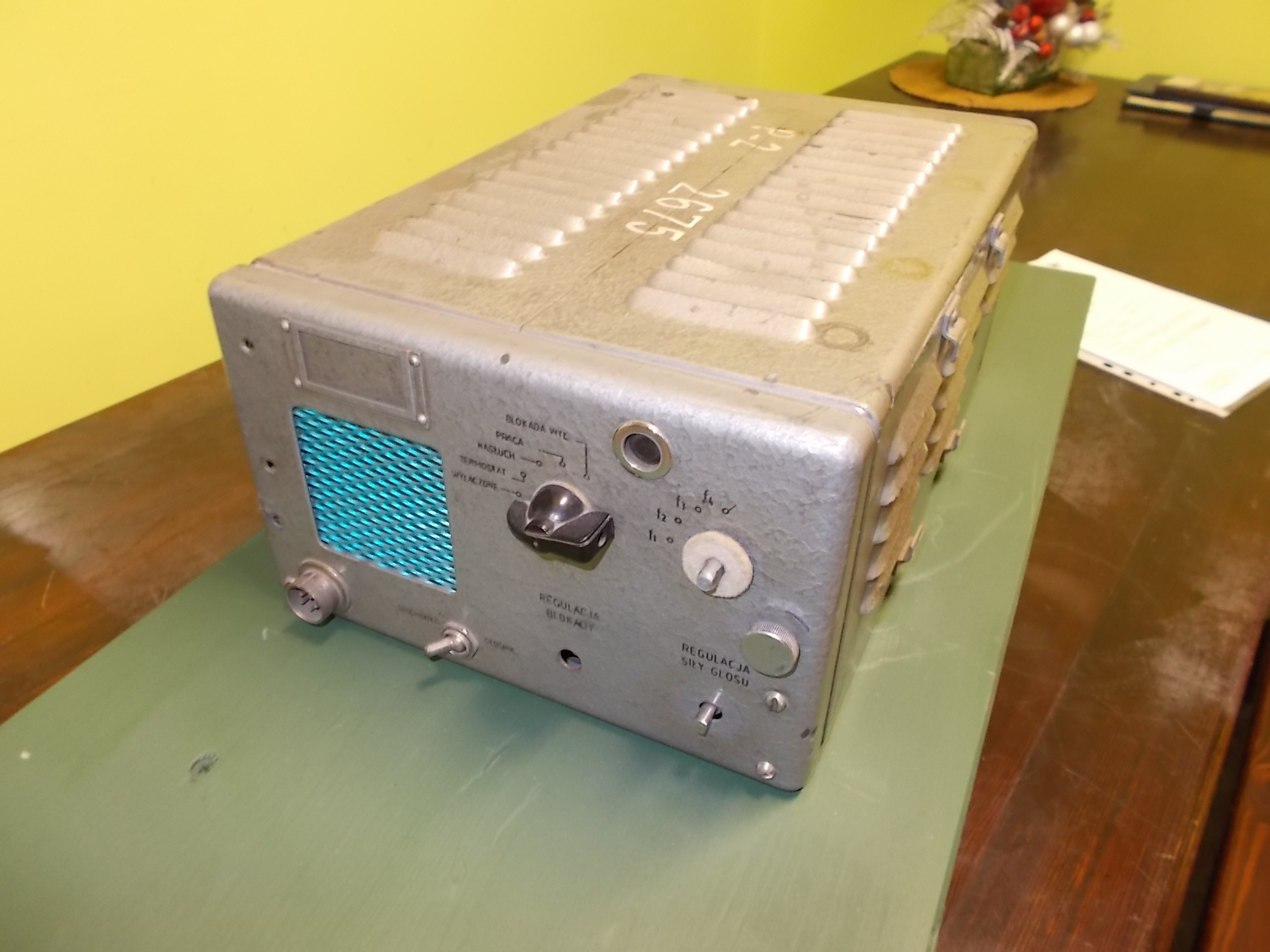

Znalazłem na Allegro na 90% transceiver G3PNI w obudowie po radiotelefonie. Wygląda na kompletny i musiał - co ważne - długo pracować bo był pełen takiego specyficznego "tekstylnego" kurzu.

Jest kilka zmian, np dodano "magiczne oczko" zapewne zamiast wskaźnika wychyłowego, jako tańszy i niezawodny wskaźnik dostrojenia. Jest też jakiś obwód rezonansowy w nadajniku i kluczowanie masą zamiast napięciem anodowym - fajne bo bezpieczne.

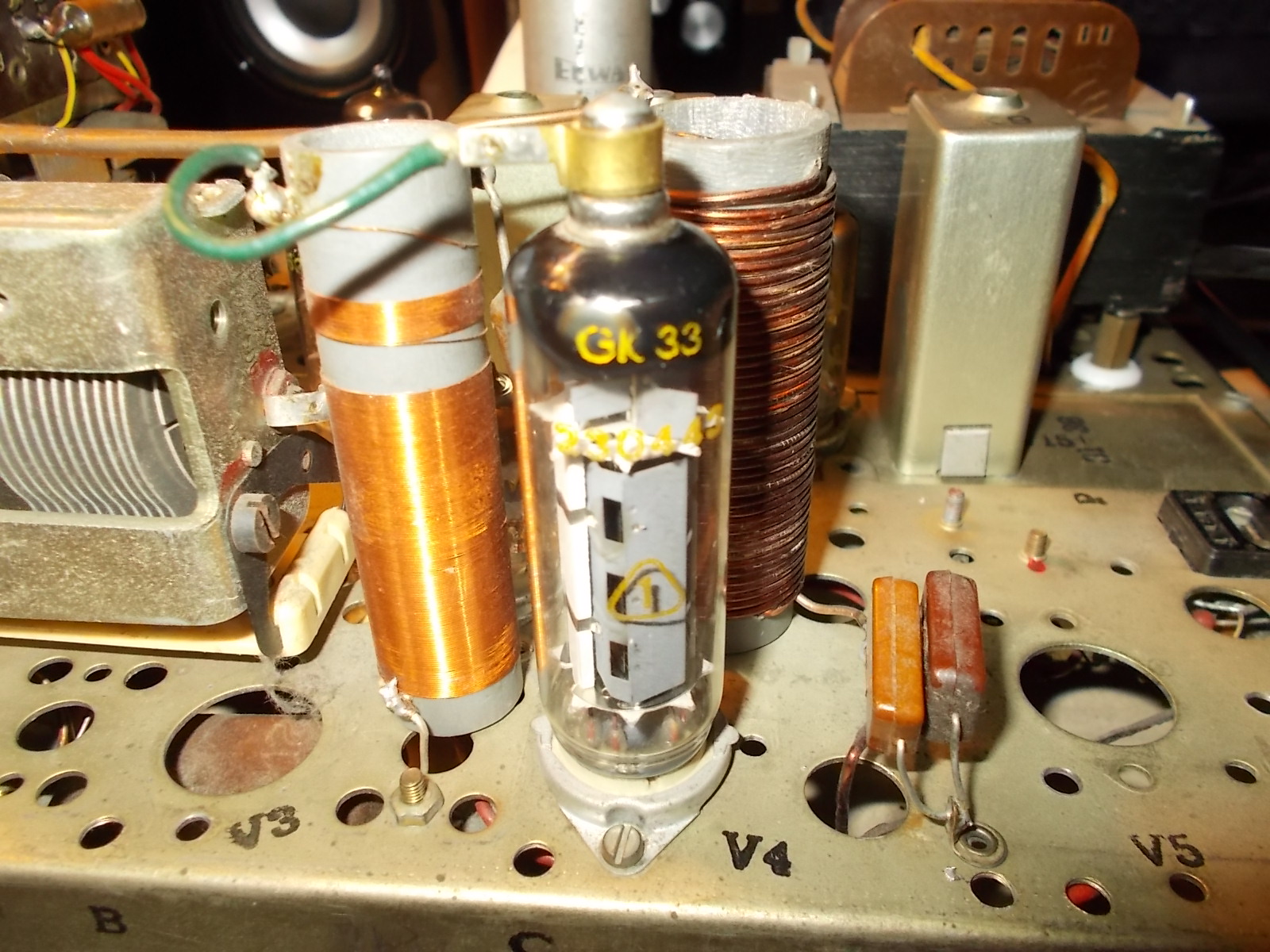

Lampa nadajnika była z wysokonapięciowa z wyprowadzeniem anody na górze bańki co dziwne, bo napięcie anodowe wynosi ze 300/350V max.

Idzie weekend - zobaczymy.... Shy


Załączone pliki Miniatury
İmage İmage İmage

73 Frycz SP5RF
10-08-2017 11:58
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5RF Offline
Robert
****

Liczba postów: 341
Dołączył: 13-03-2010
Post: #43
RE: Transceiver lampowy CW wg. G3PNI
Uruchomiłem odbiornik.

https://www.youtube.com/watch?v=xdPLJp7dr-U

Brzmi pięknie choć cichutko, nie mam wyboru lamp.

Do nadajnika potrzebuję pentodę typu noval E z wyprowadzeniem anody na bańce.
Były takie? Dodgy

73 Frycz SP5RF
15-08-2017 17:39
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5DP Offline
Nowicjusz
*

Liczba postów: 34
Dołączył: 01-09-2016
Post: #44
RE: Transceiver lampowy CW wg. G3PNI
Witam. Ta lampa to może EL81?

Darek
18-08-2017 8:17
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5RF Offline
Robert
****

Liczba postów: 341
Dołączył: 13-03-2010
Post: #45
RE: Transceiver lampowy CW wg. G3PNI
To by wyjaśniało sprawę. Faktycznie ona była by tu optymalna i chyba taką mam w zapasach. Smile

To radio jest bardzo dobrze, w sposób przemyślany skonstruowane. Choć nieco dziwacznie. Np na jednej ECC81 jest VFO i driver , a tu jest VFO i wzmacniacz wstępny m.cz. na jednej lampie, a na 1/2 innej - driver. Jakoś tak pokombinowane... Przez co lamp (baniek) jest za dużo bo 7 a z magicznym okiem to nawet 8 a powinno być 5
Trochę zmota, ale mam intuicję że to musiało być bardzo dobre radio bo widać po nim lata eksploatacji a też ulepszenia są celowe.

Ciągle gra 10 x za cicho ale puki co nie mam lamp ECC81 na pełną obsadę więc nie grzebię na siłę. Mam taki pomysł żeby iść po kolei i robić jak należy, ale najpierw je. uruchomię a dopiero potem je uproszczę.

Dziękuję za podpowiedź !

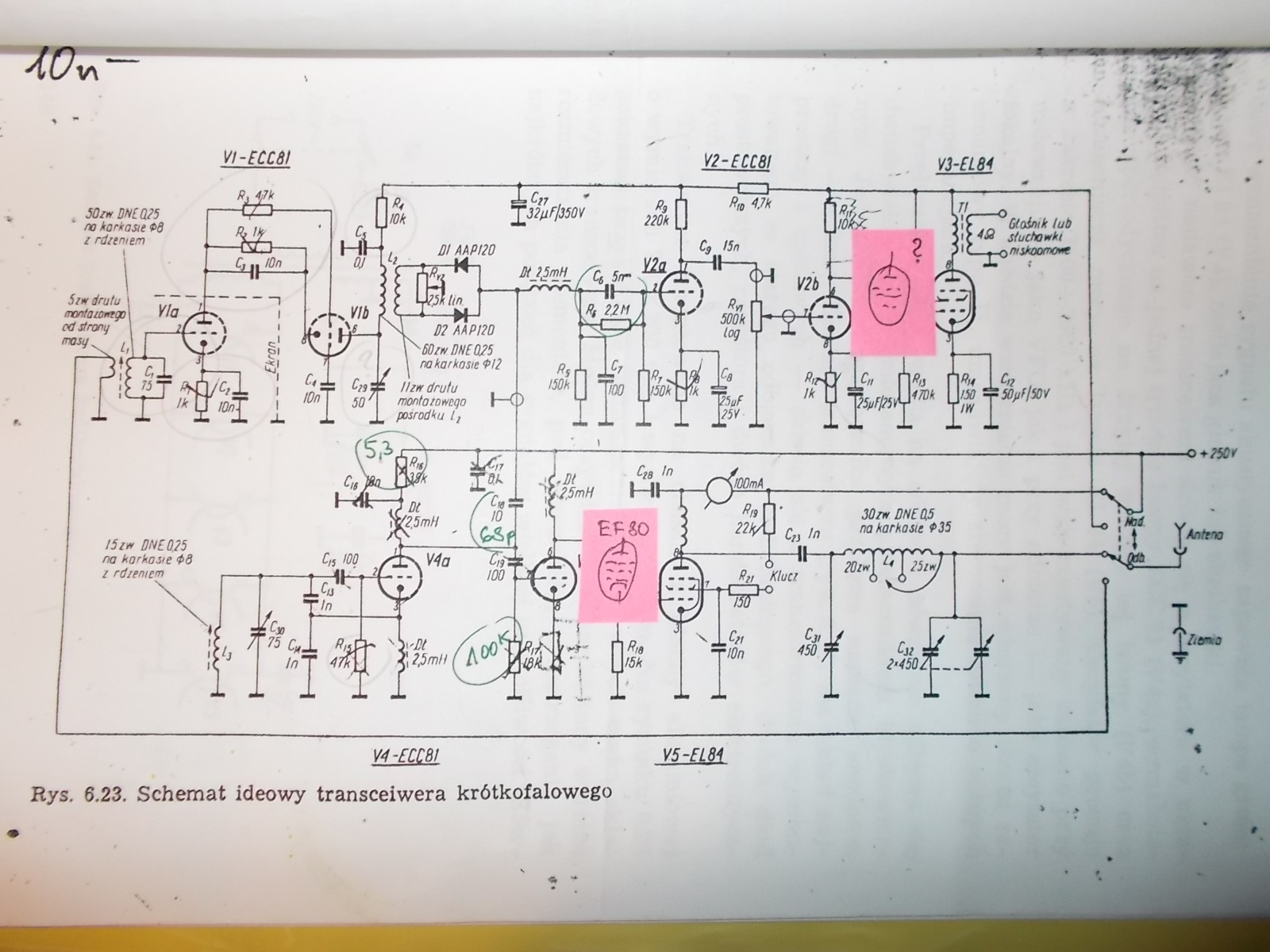

Jest sobota, jest trochę czasu na radio. Jedynym dobrym sposobem, choć mozolnym jest zrysowanie schematu z natury. I to zrobiłem. Okazało się (wstyd powiedzieć Blush) że konstruktor dodał dwa stopnie wzmocnienia czego na pierwszy rzut oka nie zauważyłem. myślałem że użył tu "pół lampy" i z tamtej drugie "pół" bo tak wygodniej. Ale gdy wziąłem się za nadajnik to okazało się że jest dodany dodatkowy driver na EF80 i dodatkowy przedwzmacniacz na ? No właśnie...

No więc jest dodany dodatkowy driver, sam nie wiem czy potrzebny bo to radio w swej podstawowej formie jest doskonałe. Pamiętam że VFO/driver na ECC81 aż nadto sterował 6P45S, co dawało naprawdę fajną moc.

Teraz nie wiem, czy ktoś był tak dobry że aż ulepszył układ czy wskutek zmian/błędów w układzie (jeszcze nie wiem co o tym myśleć) układ nie miał mocy/czułości więc dodał tu lampkę, tam lampkę...

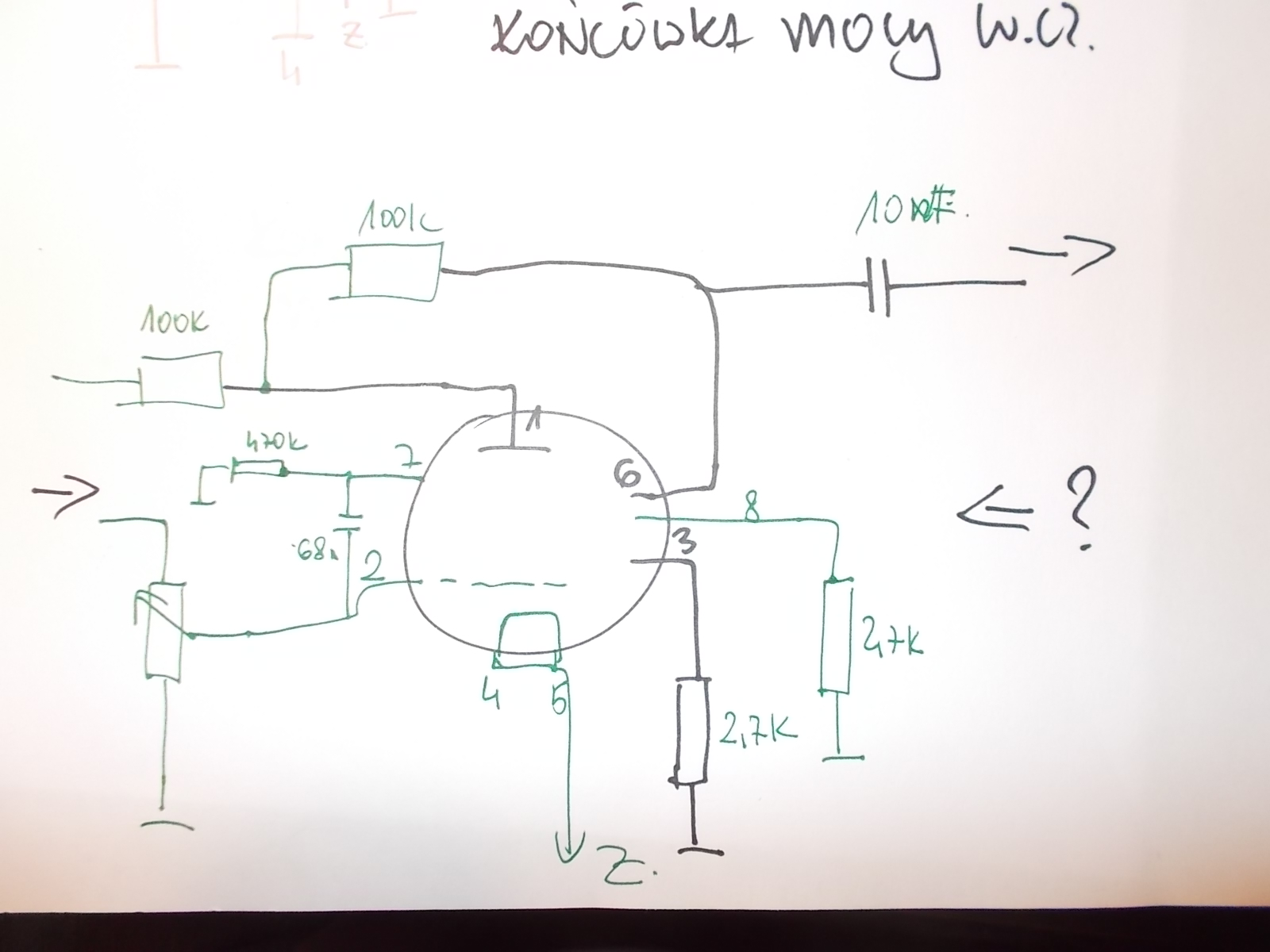

Powracając do schematu, jest dodany dodatkowy przedwzmacniacz przed pentodą końcową i nie wiem na jakiej lampie.
wyprowadzenie 1 to chyba (na 90%) anoda a 4i5 są zwarte i leci na nie napięcie żarzenia?
Sprawdzałem PCF, PCL... ale nie.. Jakiś pomysł?

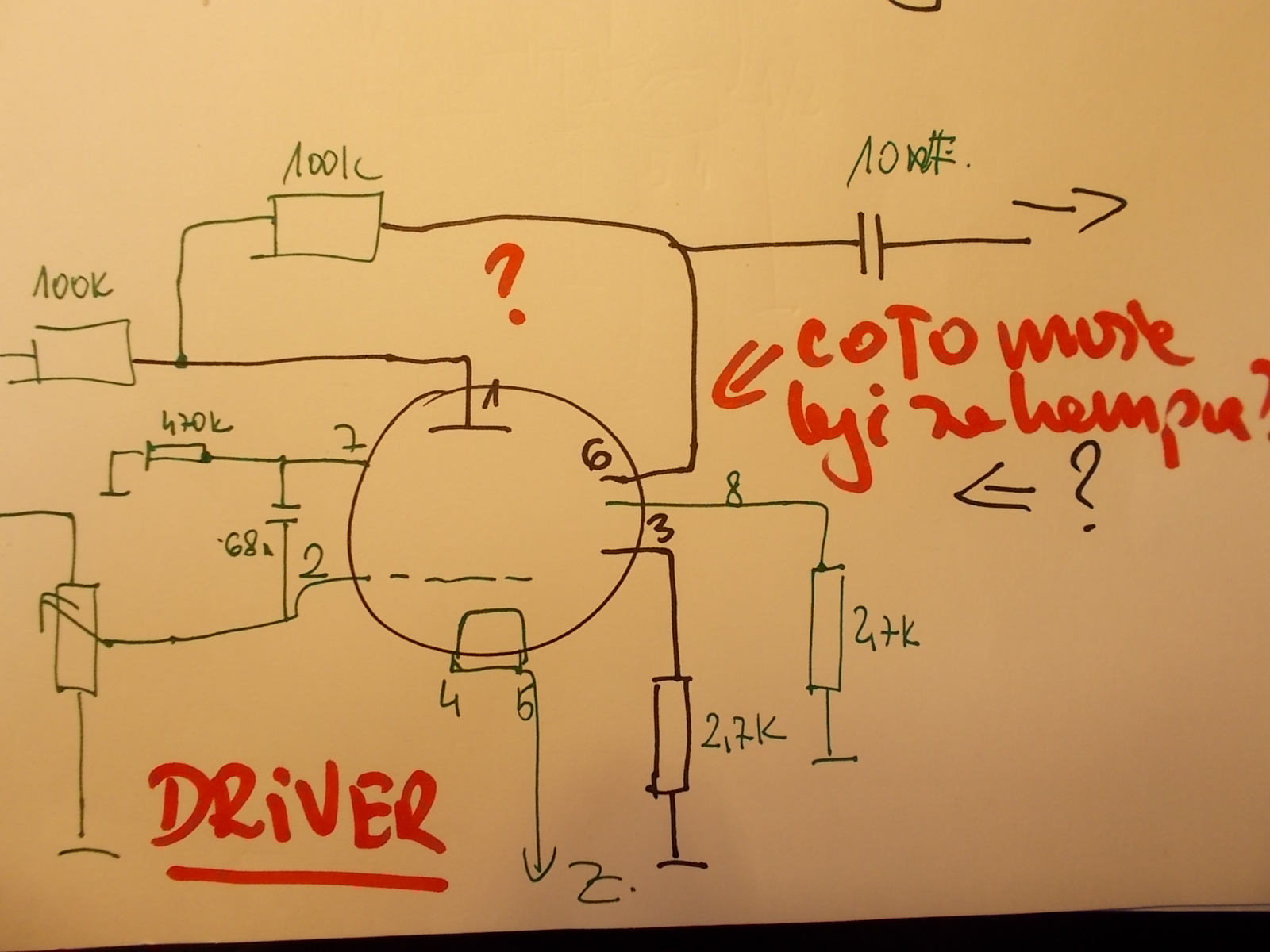

Chodzi mi dokładnie o ten przedwzmacniacz m.cz z załącznika.
Tam jest napisane "driver" ale to przedwzmacniacz m.cz. Tytułem wyjaśnienia..


Załączone pliki Miniatury
İmage İmage İmage İmage İmage İmage

73 Frycz SP5RF
(Ten post był ostatnio modyfikowany: 19-08-2017 17:35 przez SP5RF.)
18-08-2017 8:52
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5DP Offline
Nowicjusz
*

Liczba postów: 34
Dołączył: 01-09-2016
Post: #46
RE: Transceiver lampowy CW wg. G3PNI
Witam, jeśli nogi 4 i 5 zwarte i stanowią jeden biegun żarzenia a 9 noga drugi biegun żarzenia to na 90% któraś z tych lamp: ECC81 lub ECC82 lub ECC83.
Przeanalizowałem twój schemat i wygląda to na trochę dziwne połączenie równoległe obu triod którejś z powyższych lamp.

Darek
(Ten post był ostatnio modyfikowany: 21-08-2017 14:01 przez SP5DP.)
21-08-2017 14:01
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5RF Offline
Robert
****

Liczba postów: 341
Dołączył: 13-03-2010
Post: #47
RE: Transceiver lampowy CW wg. G3PNI
Tak, to jakieś dziwaczne połączenie równoległe... A może tam jest jakaś egzotyczna lampa.. Próbowałem ECF... ECH.... Lampy o których mówisz sprawdziłem i działa najlepiej z ECC83 To w ogóle zbędna lampa bo na ECC81 + EL84 to po prostu jest aż za głośno... Gramofony miały ECL... i już było dobrze.

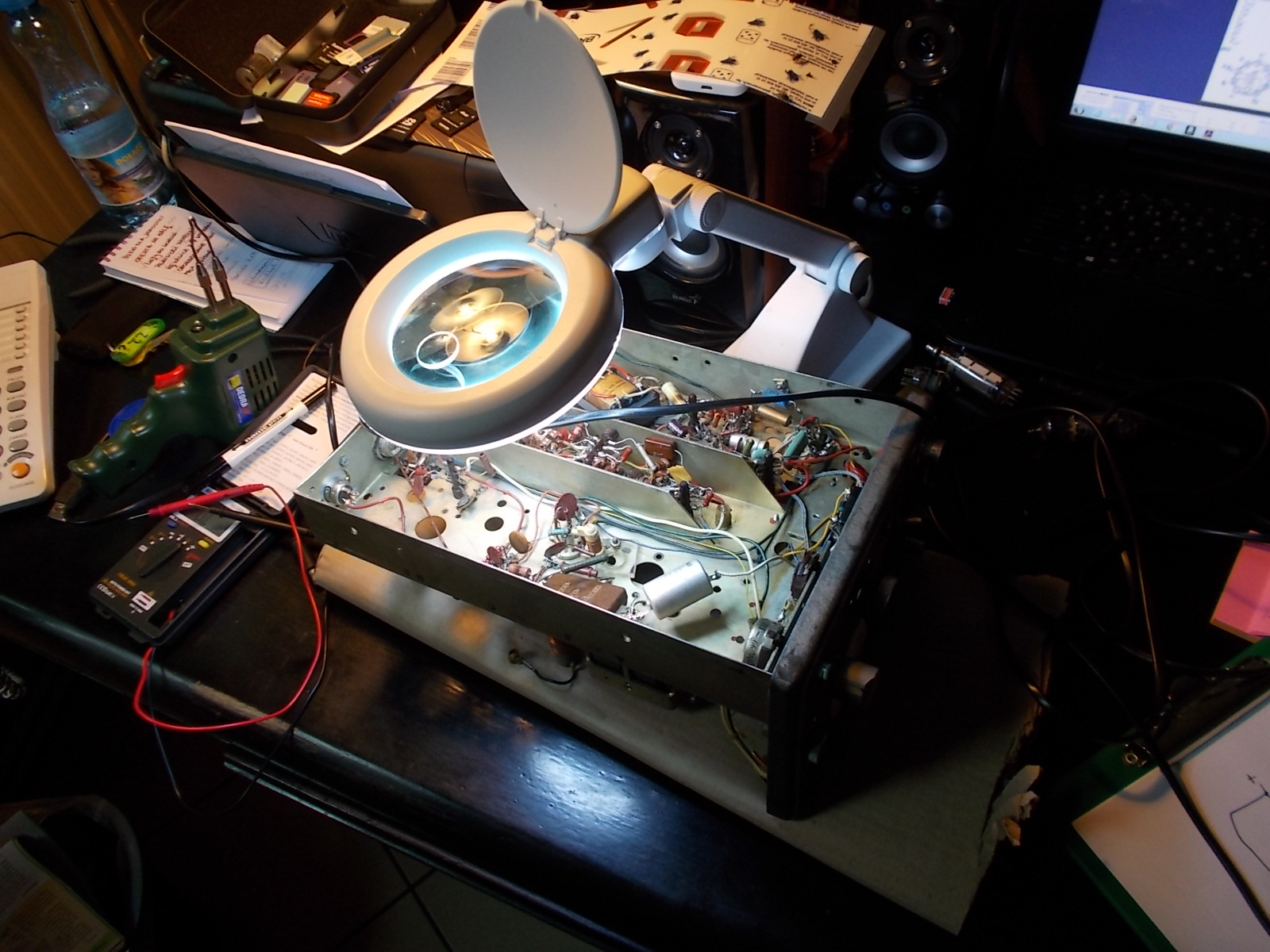

Co do odbiornika to mam mieszane uczucia. Tylu zimnych lutów nie widziałem od lat 80. Jakieś błędy - kondensator zwarty zworą . Jeszcze nie wiem co o tym myśleć. Nie chcę rozbierać odbiornika bo może to jakiś zimny lut... Został mi 1 elektrolit do wymiany... Może to jakieś genialne ulepszenia a ja to bezrefleksyjnie wypruję Smile

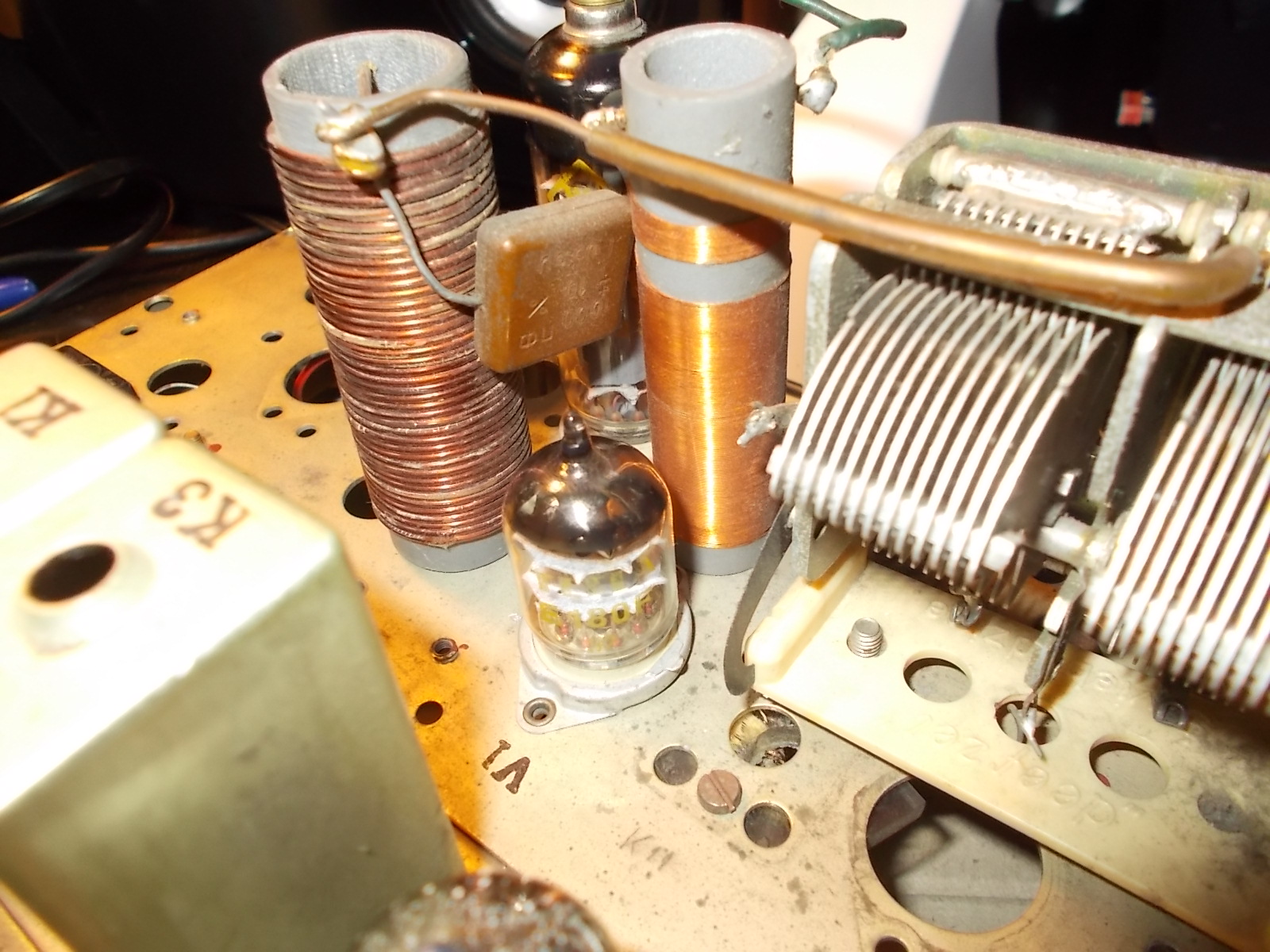

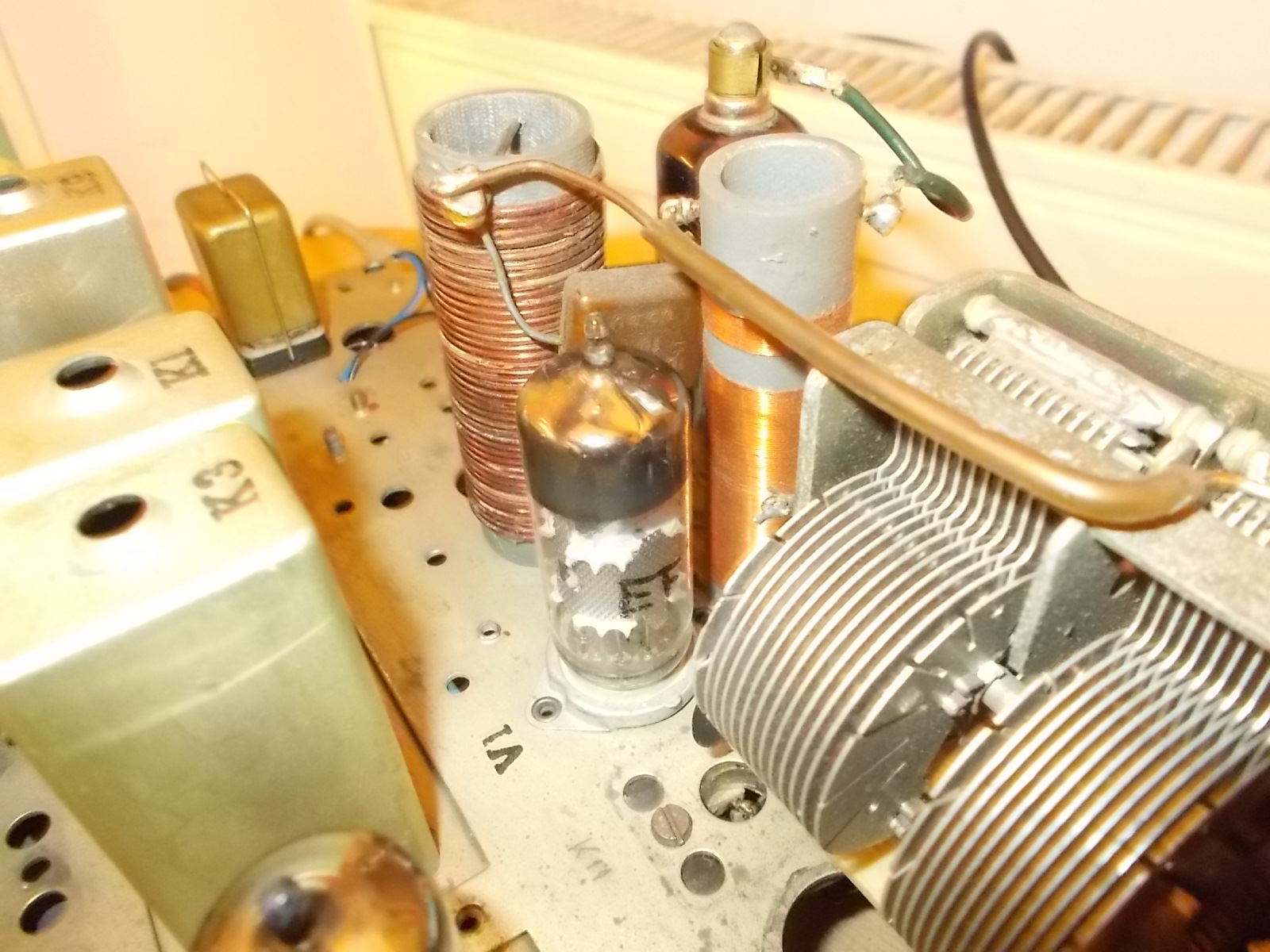

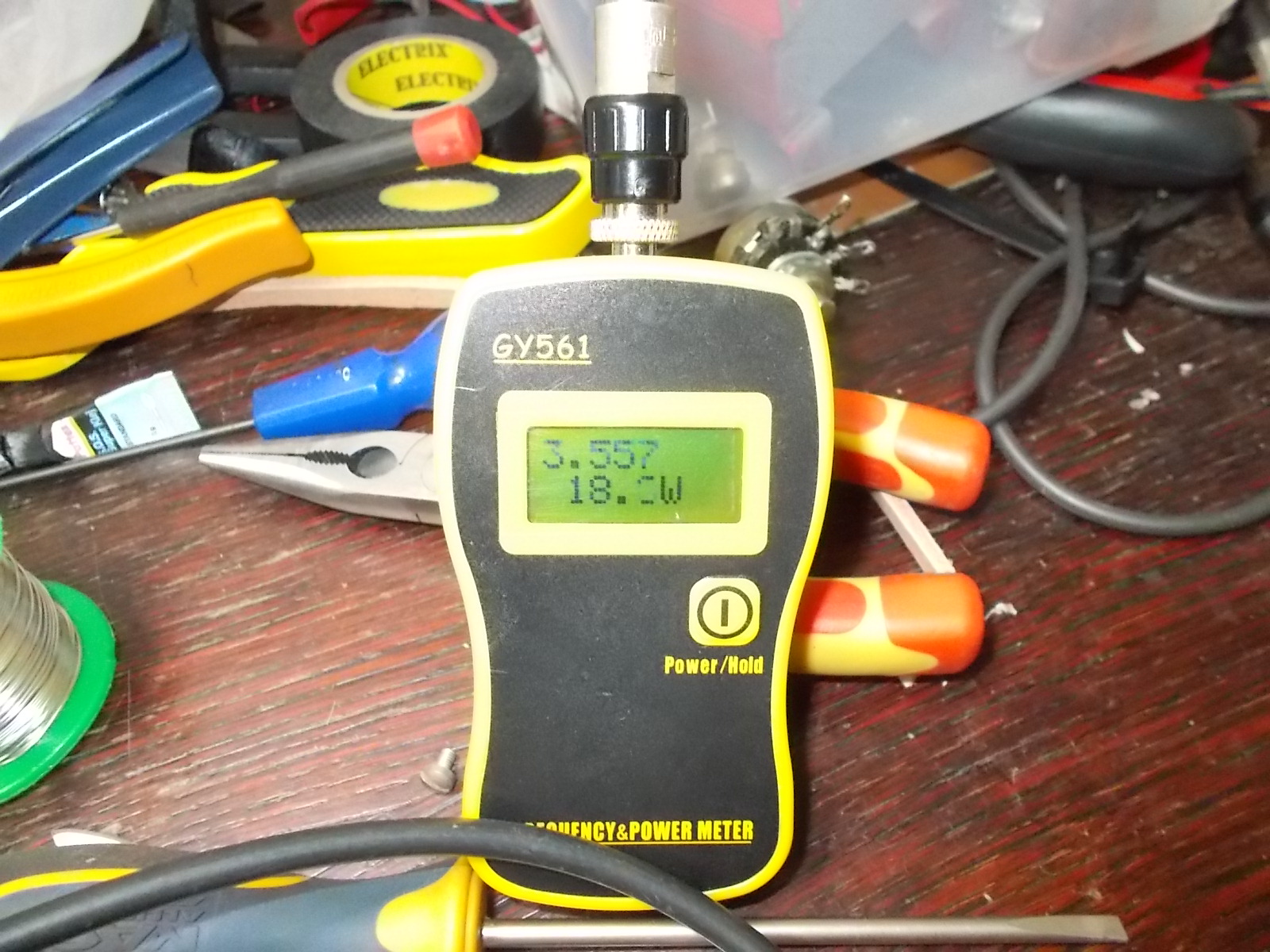

Z kolei nadajnik w układzie EL81 EF80 robi robotę! 17-20 W mocy na mierniku. I magiczne oczko się sprawdza znakomicie. Tyle że jest "piukanie". No bo i kluczowanie jest prymitywne. W oryginale kluczuje się podając +250V na drugą siatkę.

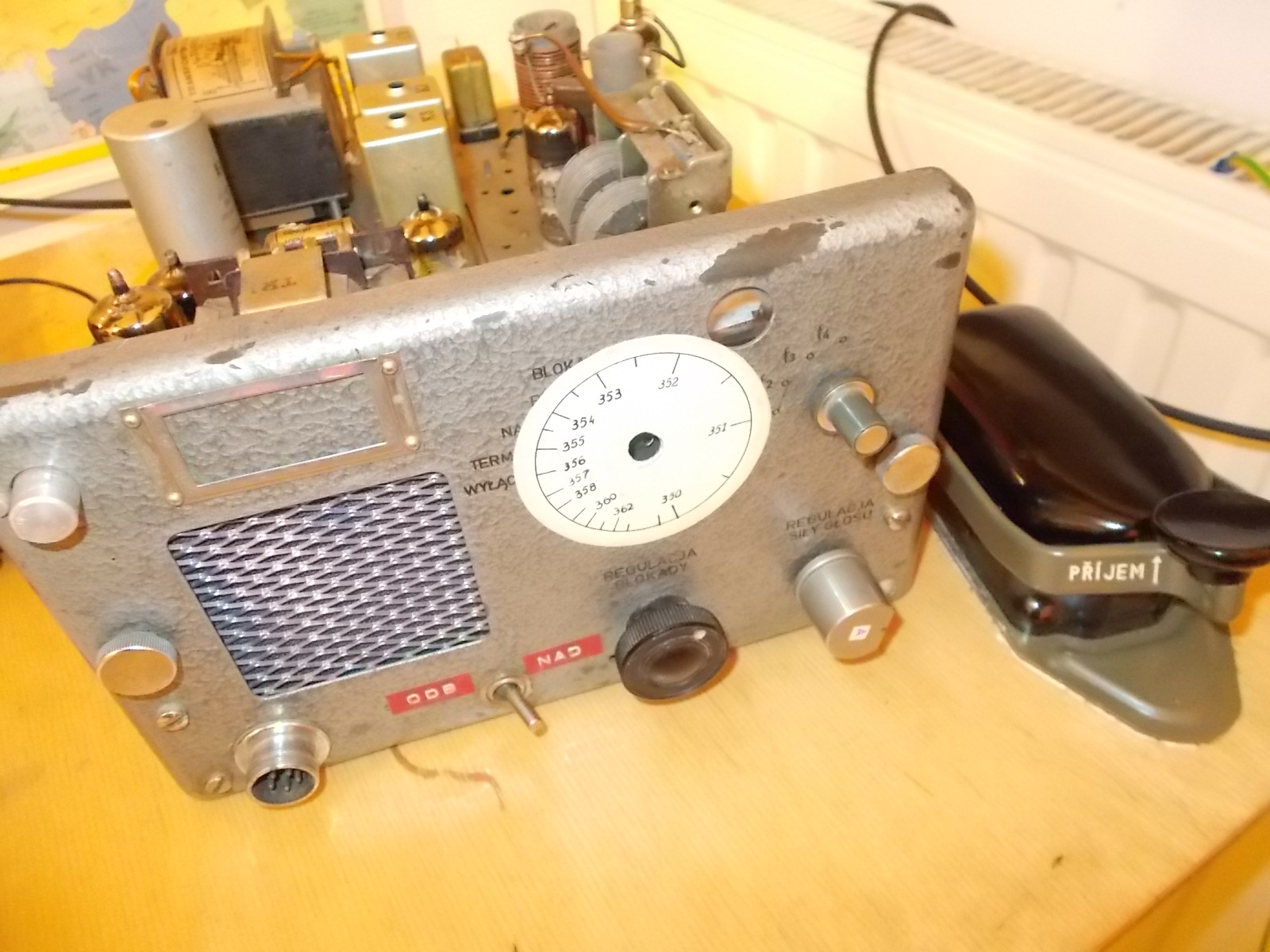

Ale mam już lampę stabilizującą 90V40mA to zastosuję do VFO. Podłączyłem czeski klucz telegraficzny w którym dźwignią przełącza się N/O i ma to sens. Przydał by się jakiś monitor nadawania.

Ale to na końcu...
Pozdr!
F.


Załączone pliki Miniatury
İmage İmage İmage

73 Frycz SP5RF
21-08-2017 22:05
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5DP Offline
Nowicjusz
*

Liczba postów: 34
Dołączył: 01-09-2016
Post: #48
RE: Transceiver lampowy CW wg. G3PNI
Witam. Jak nie przeszkadza to zostaw te ECC83. W konstrukcjach tego typu jak dobrze pamiętam czułość odbiornika zależy dużo od czułości wzmacniacza m.cz. (nie kojarzę żadnej innej lampy "sygnałowej" żeby miała dzielone żarzenie 12,6/6,3V w układzie jak ECC81/82/83). Gramofony miały przetwornik piezo-ceramiczny, który dawał amplitudę do 0,5V.

Darek
(Ten post był ostatnio modyfikowany: 22-08-2017 6:51 przez SP5DP.)
22-08-2017 6:46
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5RF Offline
Robert
****

Liczba postów: 341
Dołączył: 13-03-2010
Post: #49
RE: Transceiver lampowy CW wg. G3PNI

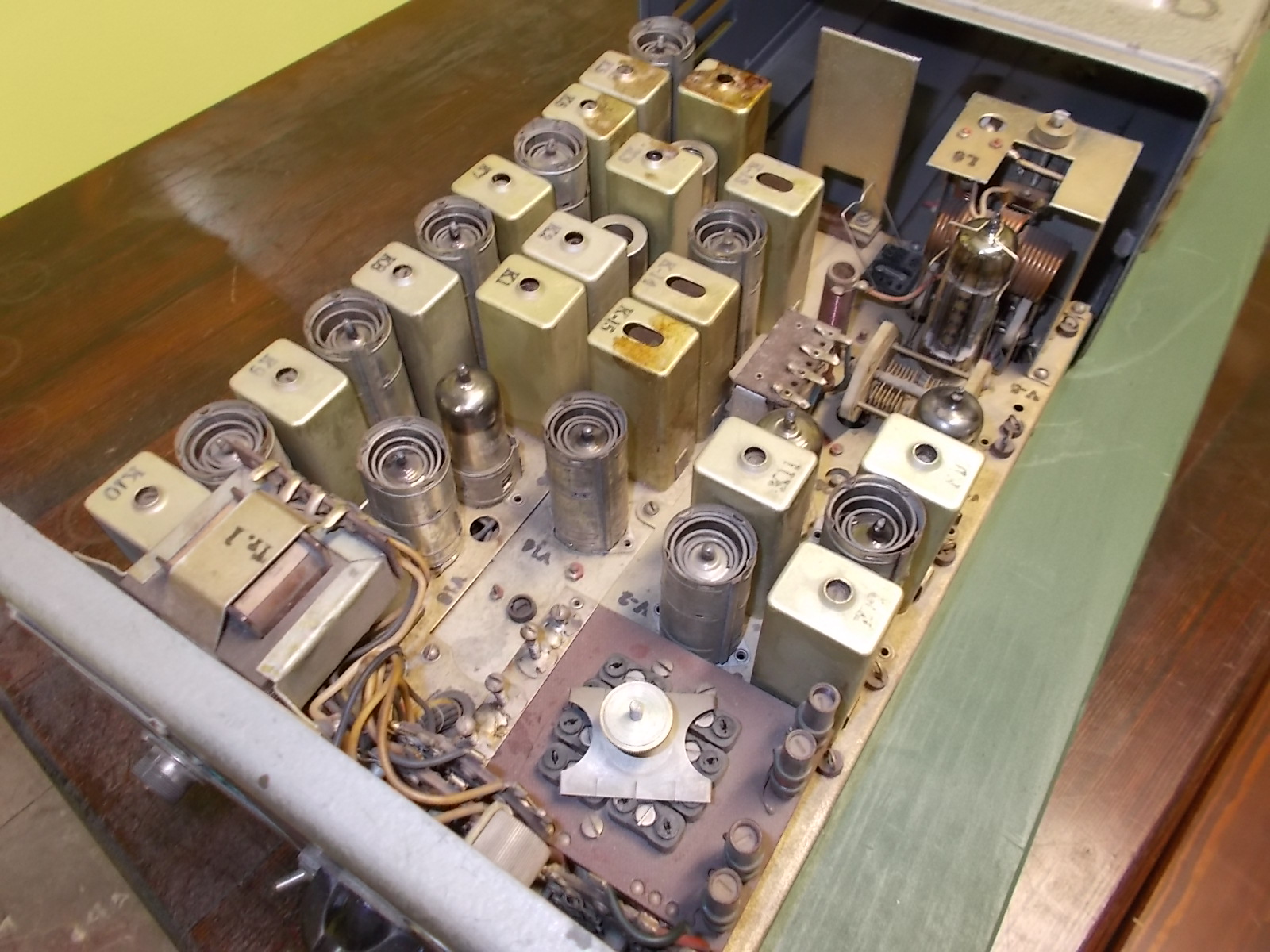

Na razie zostawię jak jest bo to radio na 100% działało w tym "rozbudowanym" schemacie jaki jest. A potem wrócę do oryginału, albo zacznę robić równolegle drugie bo kupiłem bazę - FM302/1 na 40 MHz. (fot)
Tyle że z zachowaniem zasad i według schematu.


Załączone pliki Miniatury
İmage İmage

73 Frycz SP5RF
22-08-2017 14:36
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5DP Offline
Nowicjusz
*

Liczba postów: 34
Dołączył: 01-09-2016
Post: #50
RE: Transceiver lampowy CW wg. G3PNI
Zrób własną wersje, będziesz miał porównanie, które działa lepiej. FM302, wersja na 40MHz można poświęcić.

Darek
23-08-2017 13:02
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
