Procesory ESP8266 oraz ESP32
SP6FRE Offline
Leszek
****

Liczba postów: 725
Dołączył: 20-09-2009
Post: #1
Procesory ESP8266 oraz ESP32
Szukając alternatywy dla coraz trudniej dostępnych i drogich chip-ów Atmel-a (obecnie Microchip) napotkałem procesory firmy Espressif Systems: ESP8266 oraz ESP32, które kosztują od kilkunastu do kilkudziesięciu PLN (w wersji z kamerą). Oba procesory są przedstawicielami grupy urządzeń IoT (internet of thing) głównie przez łatwość kontaktu (WiFi, BT) oraz dużą ilość portów.

İmage İmage
İmage İmage

Na zdjęciach pokazałem wersje rozwojowe obu układów o rozmiarach ok. 2x4cm.
Poniżej zamieszczam specyfikację obu procesorów. W wersjach rozwojowych, poza procesorem, na płytce znajdują się też port USB oraz stabilizatory zasilania.


W wersjach rozwojowych układy są bardzo łatwo programowalne za pomocą portu USB choć istnieją wersje minimalistyczne, niewiele większe niż sam procesor, do których za kilkanaście PLN można dokupić skuteczny programator USB. Językiem programowania układów jest dość egzotyczny język Lua ale w powszechnymm użyciu programuje się je za pomocą Arduino C oraz pythona. W tym ostatnim przypadku został opracowany tzw. upython, interpreter pythona właśnie dla tych układów.

I właśnie możliwość programowania za pomocą python-a jest dla mnie największą zaletą obu układów bo wymaga niewielkiego darmowego środowiska programistycznego co przy możliwościach obu układów daje szerokie pole do eksperymentów. Dodatkowo, istnieje bogata baza bibliotek do obsługi pod kontrolą upython-a urządzeń zewnętrznych od wyświetlaczy, przez czujniki i sensory po silniki krokowe i generatory.

Jak zacząć programować w upython-ie opisuje podany link dla esp32: oraz dla esp8266

W tych linkach można zapoznać się z gotowymi zastosowaniami obu chip-ów
opisy dla esp8266
opisy dla esp32

Jako przykład użycia układu ESP32 proponuję zajrzeć do mojego opisu sterownika kondensatora anteny magnetycznej. W programie użyłem gotowych bibliotek do obsługi enkodera oraz wyświetlacza ST7735S

L.J.
(Ten post był ostatnio modyfikowany: 04-09-2023 21:56 przez SP6FRE.)
04-09-2023 21:56
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #2
RE: Procesory ESP8266 oraz ESP32
Leszku a może opiszesz swoje doświadczenia z mikroPhytona. Szukam alternatywy dla Bascoma
03-10-2023 18:48
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KVS Offline
Karol
*****

Liczba postów: 1,012
Dołączył: 26-09-2012
Post: #3
RE: Procesory ESP8266 oraz ESP32
Ja się niedawno już prawie witałem z gąską ale wyczytałem ze przetwornik AD w ESP choć ma więcej bitów to jest tak zły że sumarycznie wychodzi gorzej od tego w Atmegach, do tego ma brakujące kody i ciężko z niego coś sensownego uzyskać nawet uśredniając sample.. Do jakiś rzeczy typu pomiar napięcia z mostka SWR może się nada....

Nie rozumiem - nie robię. Chyba że robię żeby zrozumieć.
04-10-2023 10:48
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9FKP Offline
Piotr
*****

Liczba postów: 1,265
Dołączył: 28-06-2009
Post: #4
RE: Procesory ESP8266 oraz ESP32
Choć projekt Arduino jest niekwestionowanym królem popularności w kręgach amatorów, to każdy widzi, że król jest nagi bo nie ma podstawowej funkcjonalności niezbędnej w procesie pisania i uruchamiania programu czyli pracy krokowej. Co prawda ma możliwość podglądania przez monitor łącza szeregowego ale to nie załatwia sprawy. Ja też zacząłem rozglądać się za innym środowiskiem a ponieważ kilka moich ostatnich eksperymentów opartych było o ESP32 nie ukrywam, że jestem zainteresowany. Dobrze Leszku, będzie nas już dwóch, może jeszcze ktoś się przyłączy. Dodatkowo wyczytałem, że fundacja Raspberry wspiera ten projekt i ich RP2040 ma potencjał do wykorzystania w naszych zabawkach to czemu nie?
Kopiąc głębiej trafiłem na środowisko Thonny w zamyśle ułatwiające tworzenie i testowanie programów napisanych w uPy. Póki co jeszcze go nie ćwiczę i zapewne w pierwszym kroku na tapetę pójdzie jakiś projekt klucza do CW.

Praktykujący teoretyk
14-10-2023 9:23
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9LVZ Offline
Piotr
****

Liczba postów: 725
Dołączył: 13-01-2015
Post: #5
RE: Procesory ESP8266 oraz ESP32
W ramach konkursu MAS w tym roku wykonaliśmy klucz CW na ESP32. Wszystkie możliwe funkcje do obsługi TRx CW, ale prędkość zmieniana potencjometrem. Ciekawostka to czas podtrzymania nadajnika zależna od prędkości nadawania by zmniejszyć gałkologię i nie wprowadzać dodatkowych ustawień... w wersji rozwojowej będą bloki pamięci do wgrania z telefonu. Projektem keyera - oprogramowaniem zajmował się Mateusz SP9MX. Jest opis w Świat Radio 09-10/2023.


Załączone pliki Miniatury

http://sp9lvz.sp-radio.eu/
(Ten post był ostatnio modyfikowany: 14-10-2023 20:55 przez SP9LVZ.)
14-10-2023 20:43
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6LUN Offline
Andrzej
****

Liczba postów: 253
Dołączył: 01-09-2014
Post: #6
RE: Procesory ESP8266 oraz ESP32
RP2040 zawiera procesor PIO (po jednym na rdzeń), który pozwala sterować wyjściami nawet z prędkością zegara systemowego.
Dość łatwo można uzyskać przebieg sinusoidalny 3.5-3.8 MHz za pomocą 8-bitowej drabinki R/2R:

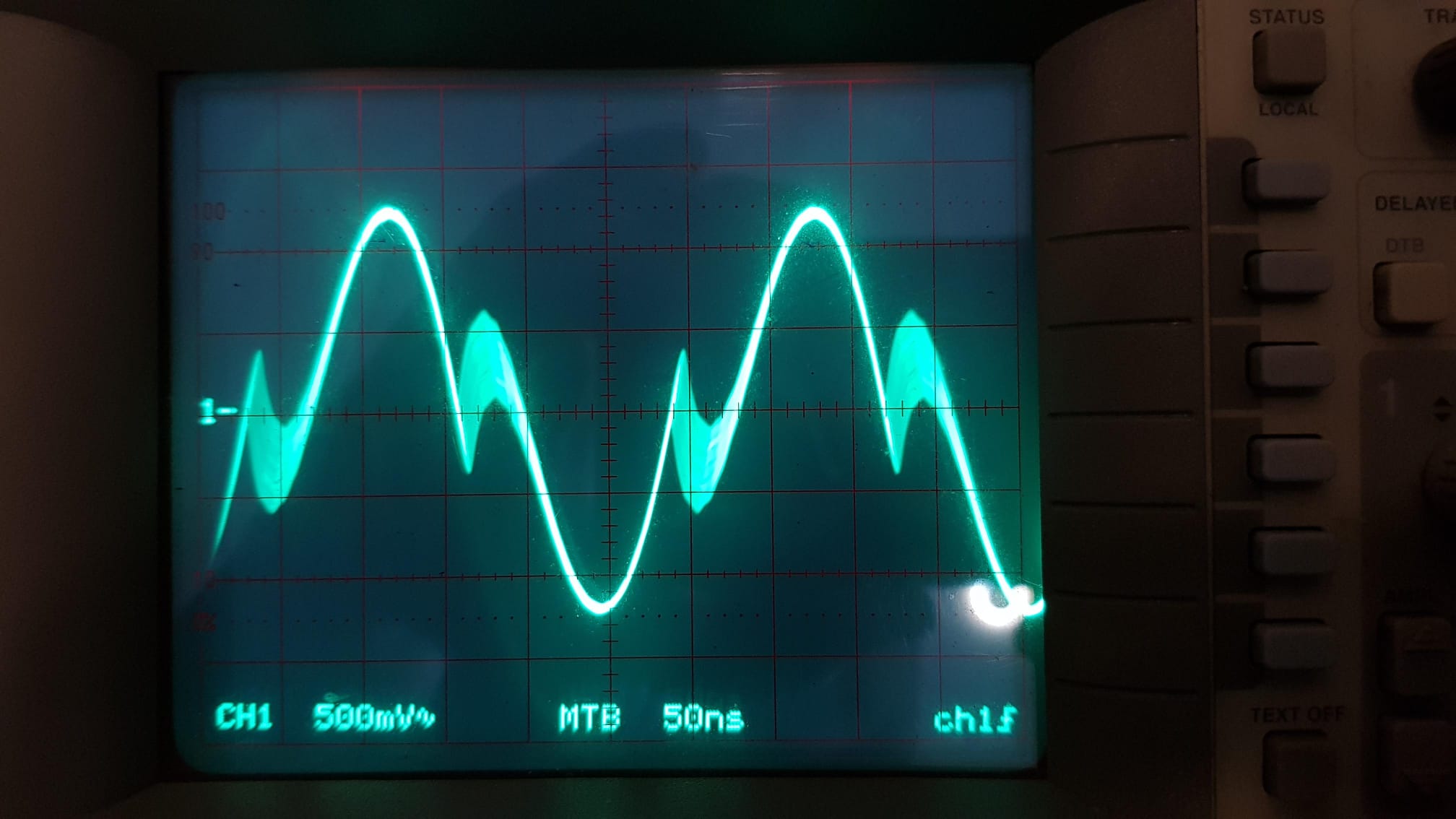

Na zdjęciu niekoniecznie jest sinusoidaConfused. Do znalezienia błąd w przetworniku lub w programie.

Program napisałem w Pythonie (Thonny). Opracowanie danych dla generatora zajmuje kilka sekund.
Dla każdej częstotliwości potrzebne są osobne obliczenia, więc do zastosowań w Rx/Tx należałoby sięgnąć po C/C++.
Ze wstępnych obliczeń wynika, że da się uzyskać raster kilku herców, ale nie są to stałe kroki.
Znaczne zwiększenie generowanej częstotliwości, zwiększenie ilości bitów ponad 8, zmiana na generator I/Q powoduje wystąpienie problemów z wydajnością DMA. Możliwe, że problemy te da się przynajmniej częściowo rozwiązać.

Wykorzystując jeden rdzeń do sterowania, drugi do filtrów być może dałoby się zrobić TRX-a na 80m z minimalną liczą elementów.

Andrzej
(Ten post był ostatnio modyfikowany: 15-10-2023 18:00 przez SP6LUN.)
15-10-2023 17:59
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6LUN Offline
Andrzej
****

Liczba postów: 253
Dołączył: 01-09-2014
Post: #7
RE: Procesory ESP8266 oraz ESP32
Poprawiłem przetwornik drabinkowy R/2R:

Generator zabiera ponad 100kB RAMu i 100% wydajności DMA.

Andrzej
18-10-2023 11:43
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
