Wielopasmowa antena 1,8 -28 Mhz.
SP1CWL Offline
Stanisław
***

Liczba postów: 136
Dołączył: 27-07-2011
Post: #1
Wielopasmowa antena 1,8 -28 Mhz.

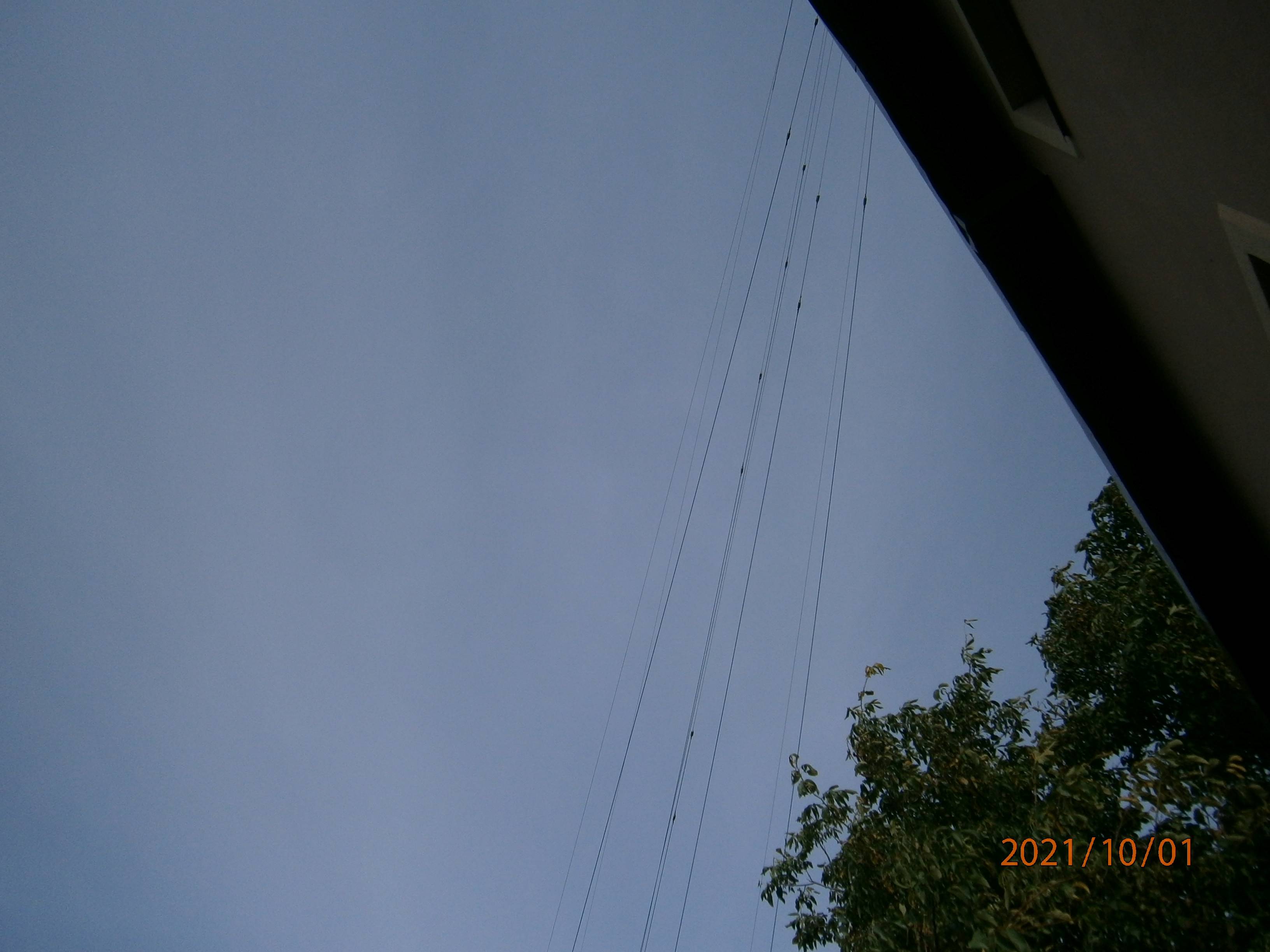

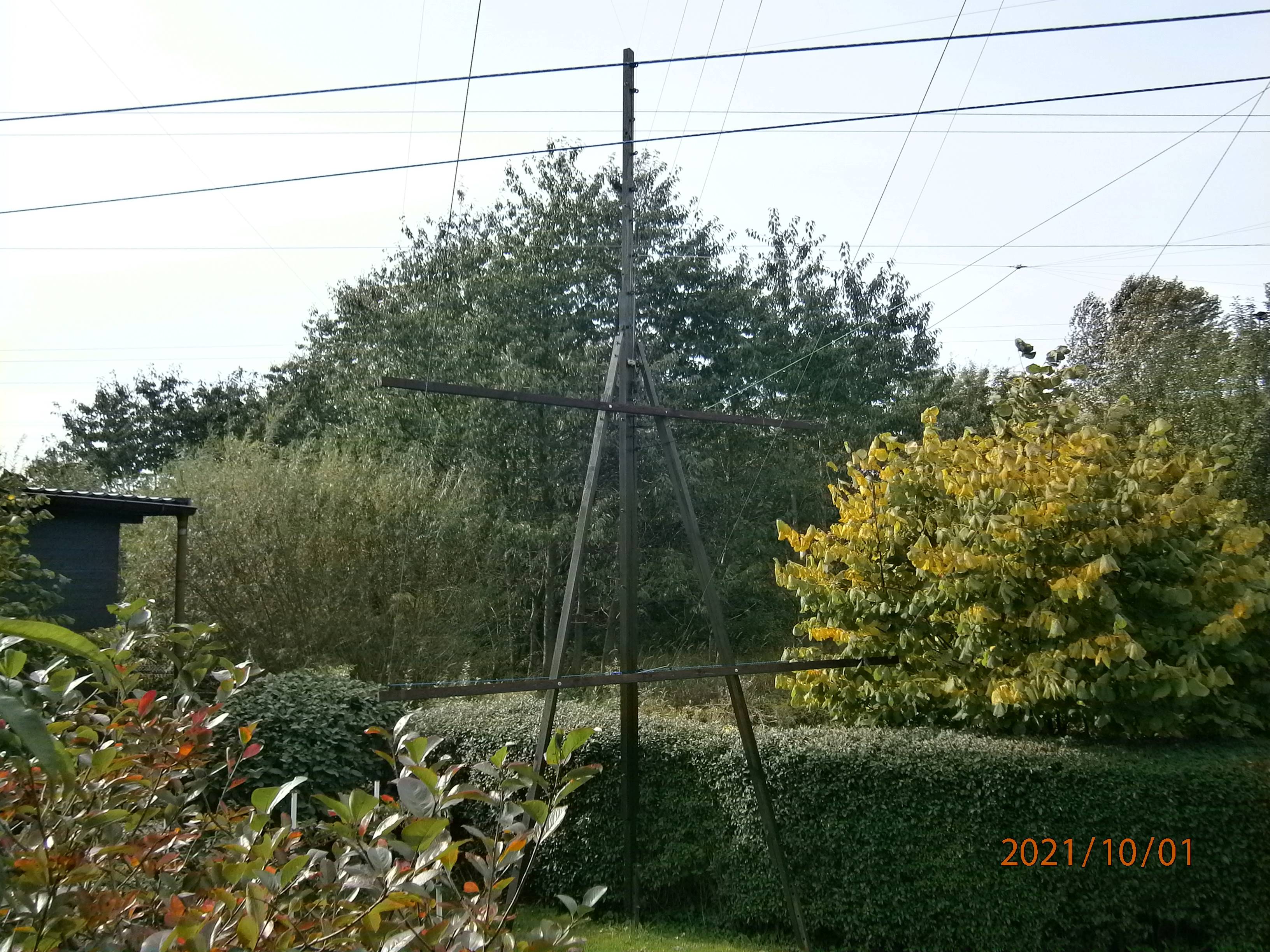

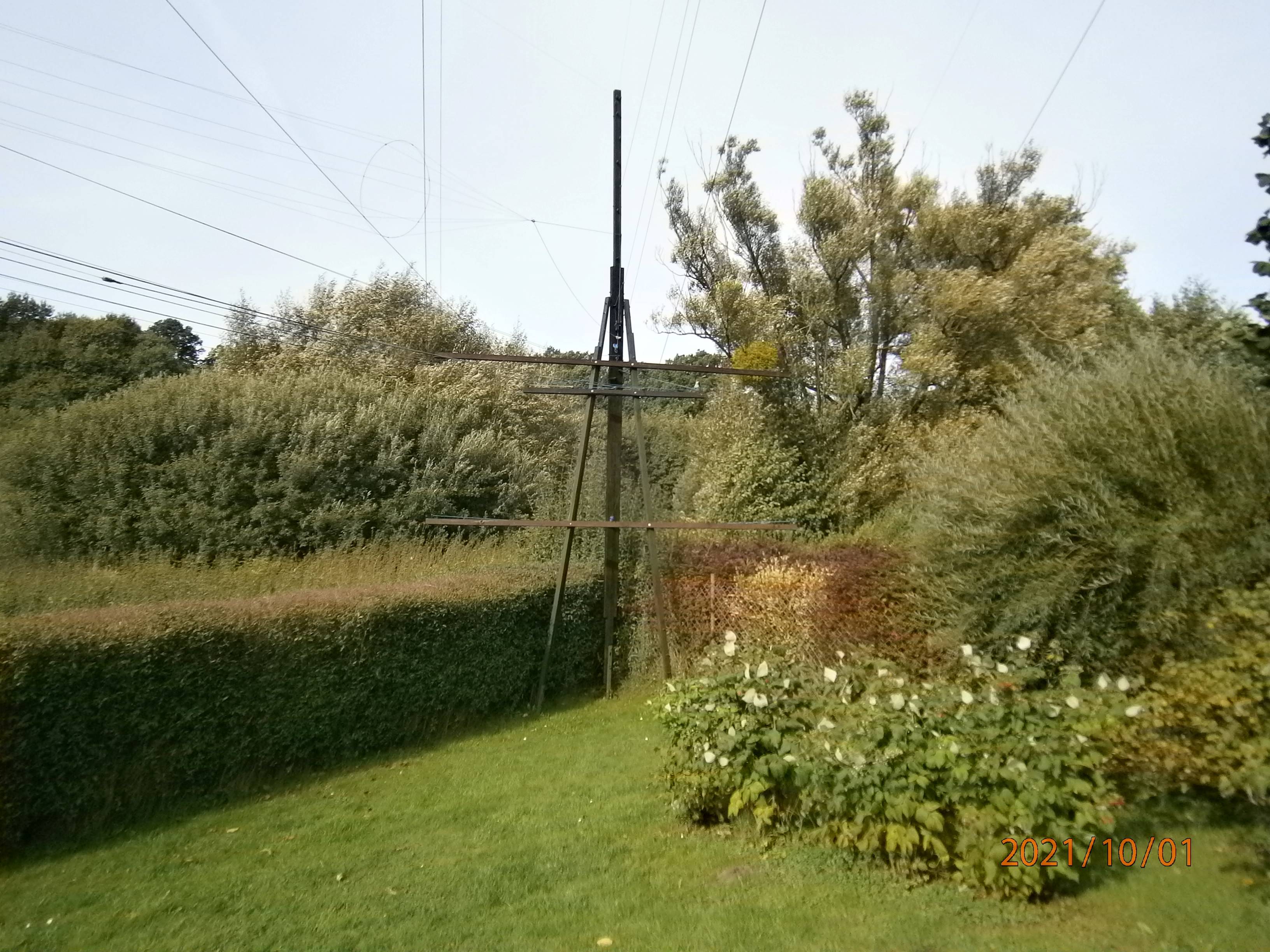

Jest to antena wielodipolowa , zasiana jednym fiderem i balunem 1:1 , dipole wykonane są z linki antenowej miedzianej 1,5mm , w moim przypadku są zestrojone na część cw. Ważne jest oddalenie końców dipoli na minimum 3 metry , w moich warunkach mogłem to zrobić tylko na pasmo od 1,8 do 14Mhz i mogłem dostroić każdy dipol z osobna a od 18 -28 MHz antena zachowuje się jak szerokopasmowy dipol.
Pozdrawiam Stanisław SP1CWL. İmage İmage İmage İmage
01-10-2021 13:07
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9SNC Offline
Piotr
***

Liczba postów: 151
Dołączył: 30-06-2009
Post: #2
RE: Wielopasmowa antena 1,8 -28 Mhz.
Proszę, wyjaśnij jak rozumieć następujący fragment opisu: "Ważne jest oddalenie końców dipoli na minimum 3 metry ," .
02-10-2021 11:51
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP1CWL Offline
Stanisław
***

Liczba postów: 136
Dołączył: 27-07-2011
Post: #3
RE: Wielopasmowa antena 1,8 -28 Mhz.
(02-10-2021 11:51)SP9SNC napisał(a):  Proszę, wyjaśnij jak rozumieć następujący fragment opisu: "Ważne jest oddalenie końców dipoli na minimum 3 metry ," .
Witam
dipole wychodzą z jednego miejsca a koniec jednego dipola należy oddalić od następnego dipola na min.3metry , najlepiej jak ta antena wisiała by w kształcie piramidy i taki kształt jest publikowany w naszej literaturze , tylko w tej chwili nie pamiętam gdzie.
Pozdrawiam Stanisław SP1CWL.
(Ten post był ostatnio modyfikowany: 02-10-2021 12:47 przez SP1CWL.)
02-10-2021 12:46
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9BSL Offline
Sławek
*****

Liczba postów: 774
Dołączył: 20-10-2015
Post: #4
RE: Wielopasmowa antena 1,8 -28 Mhz.
Witaj,
na jednym ze zdjęć widać fragment anteny a'la dipol Nadienienki tyle że jak widać zasilony od końca, czy to także fragment tej anteny czy coś innego?

73 Sławek
05-10-2021 9:39
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP1CWL Offline
Stanisław
***

Liczba postów: 136
Dołączył: 27-07-2011
Post: #5
RE: Wielopasmowa antena 1,8 -28 Mhz.
(05-10-2021 9:39)SP9BSL napisał(a):  Witaj,
na jednym ze zdjęć widać fragment anteny a'la dipol Nadienienki tyle że jak widać zasilony od końca, czy to także fragment tej anteny czy coś innego?
Witam

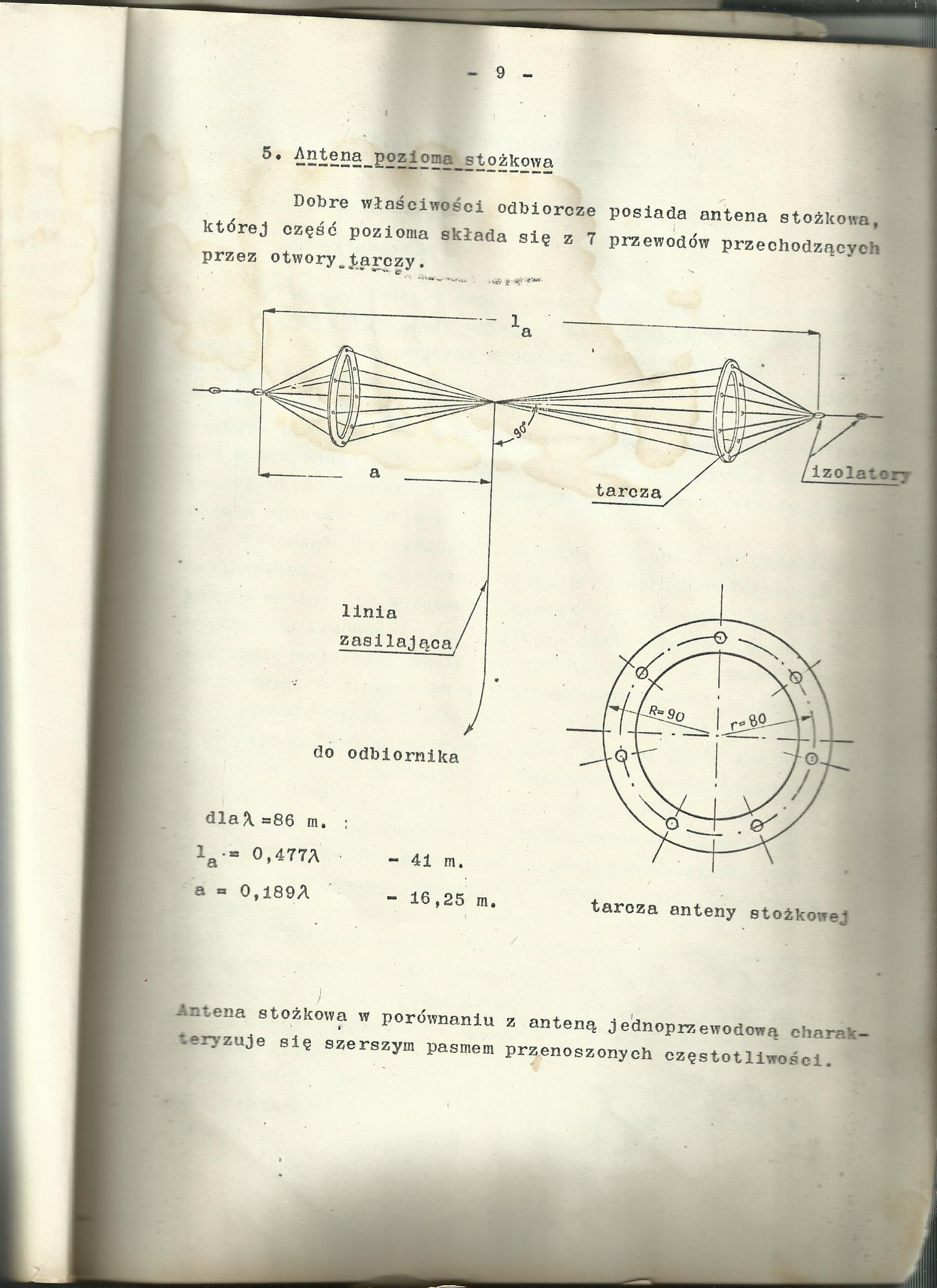

jest to antena stożkowa i używam ją do odbiorników radiofonicznych i do radia detektorowego a skan pochodzi z broszury " KRÓTKOFALOWE ANTENY ODBIORCZE "
do stosowania w systemie ostrzegania o zagrożeniu z powietrza.

Pozdrawiam Stanisław SP1CWL.
05-10-2021 14:02
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP7VMZ Offline
Początkujący
**

Liczba postów: 94
Dołączył: 17-07-2019
Post: #6
RE: Wielopasmowa antena 1,8 -28 Mhz.
Ciekawa bo łatwiejsza do wykonania od Dipola Nadienki,. Przynajmniej takie jest założenie. Smile
Czy to nie na niej zaprojektowano tzw. anteny więcierzowe?
06-10-2021 7:19
