Doświadczalny transceiver SSB/3.7MHz
SQ8NZD Offline
Adrian
*****

Liczba postów: 767
Dołączył: 11-02-2011
Post: #1
Doświadczalny transceiver SSB/3.7MHz
Przymierzam się do budowy TRX-a z załącznika.
Czy moglibyście rzucić oko na tą konstrukcję czy nie ma ukrytych błędów ?

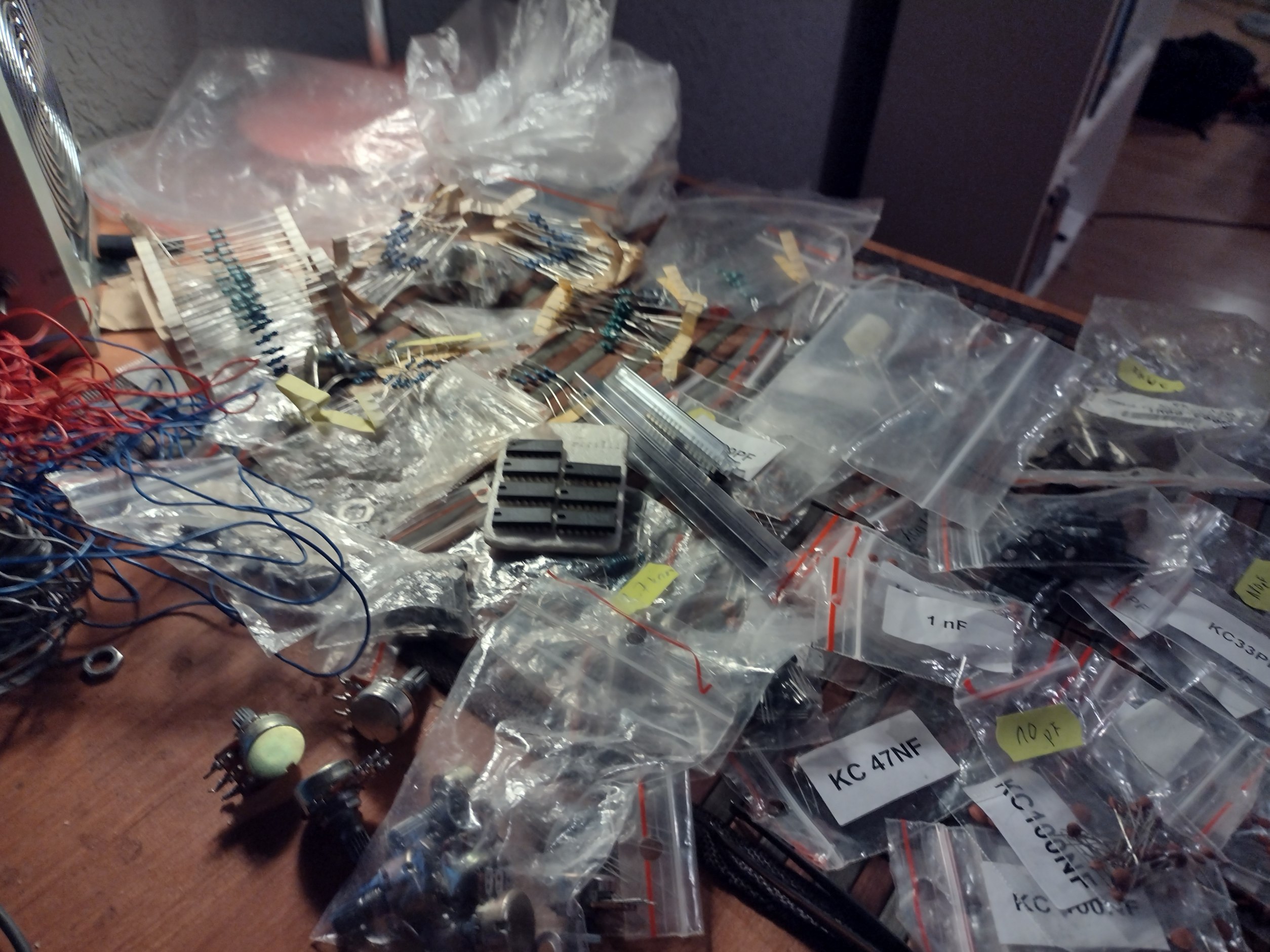

Lutownica już się grzeje a części czekają Wink

Proszę o pomoc.


Załączone pliki Miniatury

.pdf  67_092.pdf (Rozmiar: 493.95 KB / Pobrań: 462)
23-07-2021 23:37
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6XRN Offline
Nowicjusz
*

Liczba postów: 14
Dołączył: 10-02-2011
Post: #2
RE: Doświadczalny transceiver SSB/3.7MHz
Witam
To wersja zmodyfikowanego Barta .
Wróć do klasyki i popełnij Bartka .
co nie tak wg. mnie :
1 częstotliwość pośrednie blisko pasma Rx
2 okrojony filtr na wyjściu Tx
3 po co ten przełącznik elektroniczny , przekaźnik pewniejszy i nie wnosi szumów
TRX Bartek sprawdzona konstrukcja jak na tamte czasy , można się pokusić na inne tranzystory w końcówce .
73 sp6xrn
(Ten post był ostatnio modyfikowany: 31-07-2021 19:30 przez SP6XRN.)
31-07-2021 19:28
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP7VMZ Offline
Początkujący
**

Liczba postów: 72
Dołączył: 17-07-2019
Post: #3
RE: Doświadczalny transceiver SSB/3.7MHz
Lipcowo-sierpniowy numer Świata Radio zawiera opis zmodernizowanego Bartka. Nie wczytywałem się w szczegóły ale artykuł jest.
31-07-2021 21:45
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8NZD Offline
Adrian
*****

Liczba postów: 767
Dołączył: 11-02-2011
Post: #4
RE: Doświadczalny transceiver SSB/3.7MHz
- Mam w zapasie rezonatory 4MHz x 10szt i 10MHz x 10szt.
- Filtr z Antka z końcówki mocy powinien się spisać
- Innego przełącznika niż ten w schemacie nie umiem zrobić.

O Bartku.... Nigdy go nie zbudowałem, a chciałbym go popełnić. Tylko Antka przećwiczyłem Wink

Schemat Bartka ma wielki mankament. Nie wiadomo jakie wartości mają mieć poszczególne dławiki i cewki. Tylko część z nich jest opisana a część nie. Czy moglibyście go uwspółcześnić pod tym kontem ?

Proszę o pomoc.

(31-07-2021 21:45)SP7VMZ napisał(a):  Lipcowo-sierpniowy numer Świata Radio zawiera opis zmodernizowanego Bartka. Nie wczytywałem się w szczegóły ale artykuł jest.

Transceiver z tego ŚR 07/08 to baaardzo rozbudowana wersja. Ja chciałbym wykonać tego z załącznika.

Pomóżcie Rolleyes


Załączone pliki
.pdf  1106-bartek.pdf (Rozmiar: 862.14 KB / Pobrań: 370)
(Ten post był ostatnio modyfikowany: 31-07-2021 22:35 przez SQ8NZD.)
31-07-2021 21:56
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
