miernik czestotliwosci S53MV (Vidmara Matjaza)
JACEK11111 Offline
Początkujący
**

Liczba postów: 50
Dołączył: 29-09-2016
Post: #1
miernik czestotliwosci S53MV (Vidmara Matjaza)
Witam wszystkich. Zmontowałem ten układ, bez przedwzmacniacza.
2n3960
1n5711
74LVC109D (philips)
47ACT74 (fairchild)
Podłączając na wejscie generator kwarcowy, mogę uzyskać wskazania tylko do
66 MHz. Powyżej tej czestotliwosci generator kwarcowy nie jest mierzony, pokazuje się 0. Co jest nie teges. Bo już straciłem checi a tyle ich miałem. Pozdrawiam.

İmage İmage İmage İmage

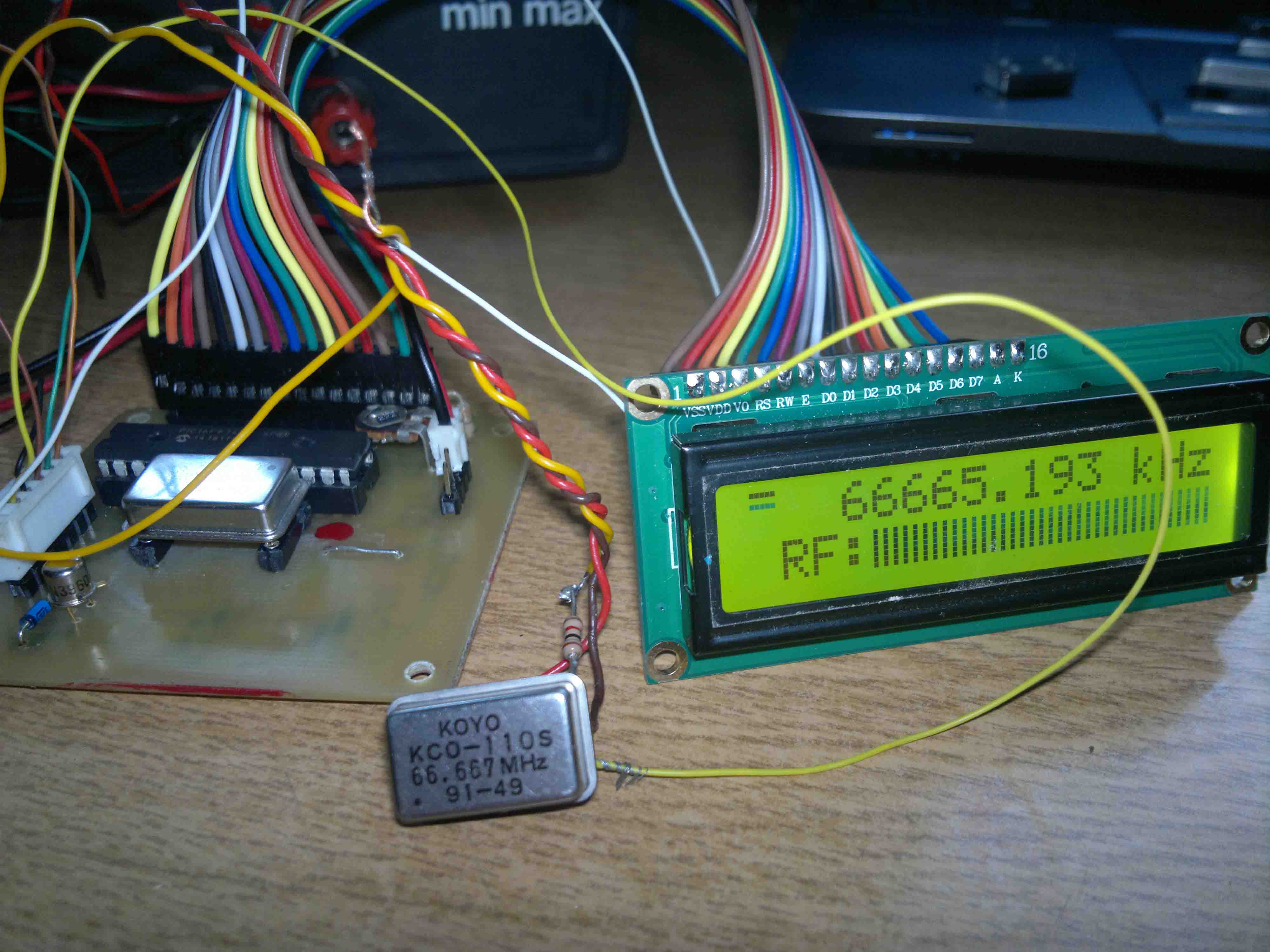

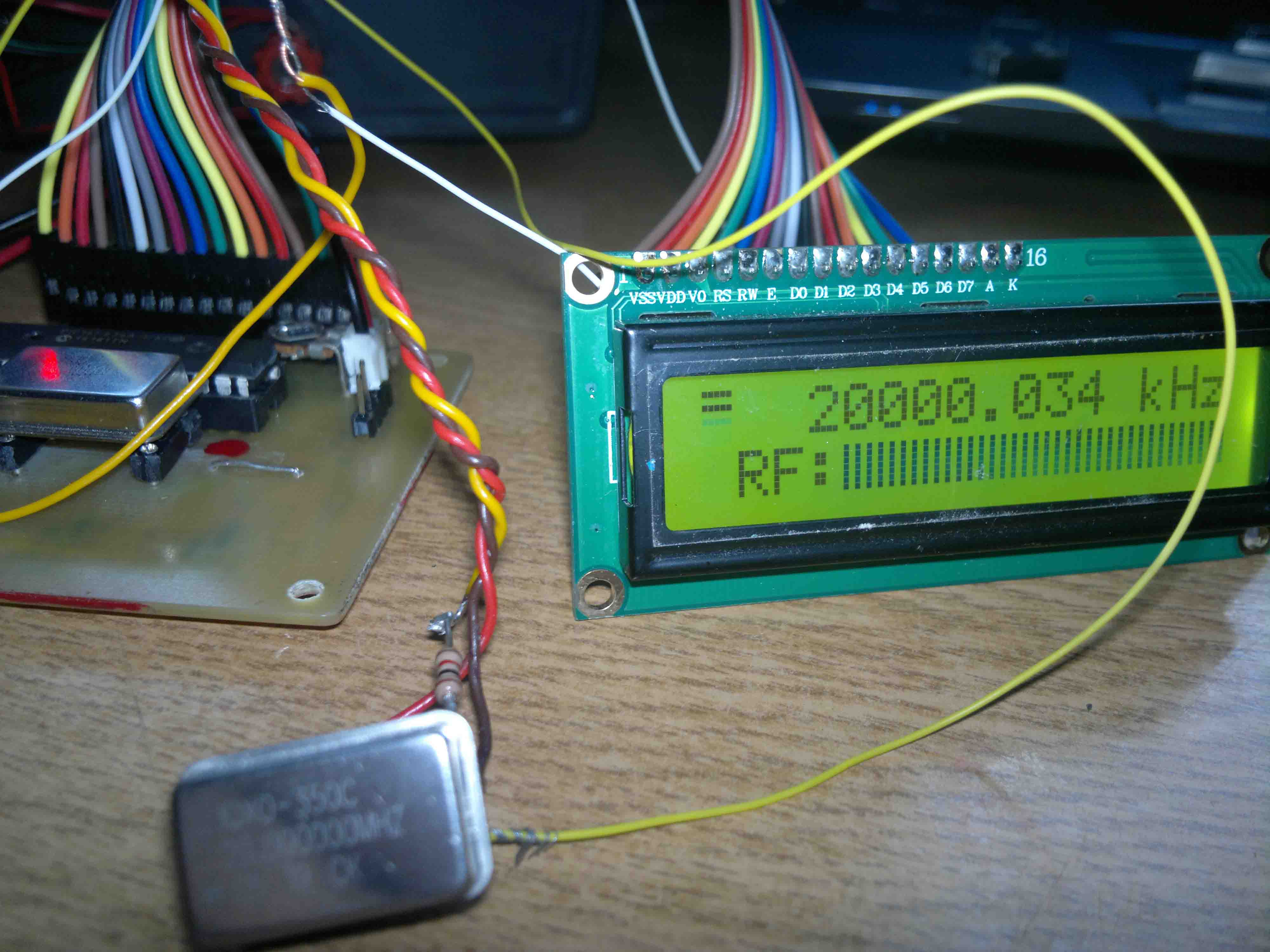

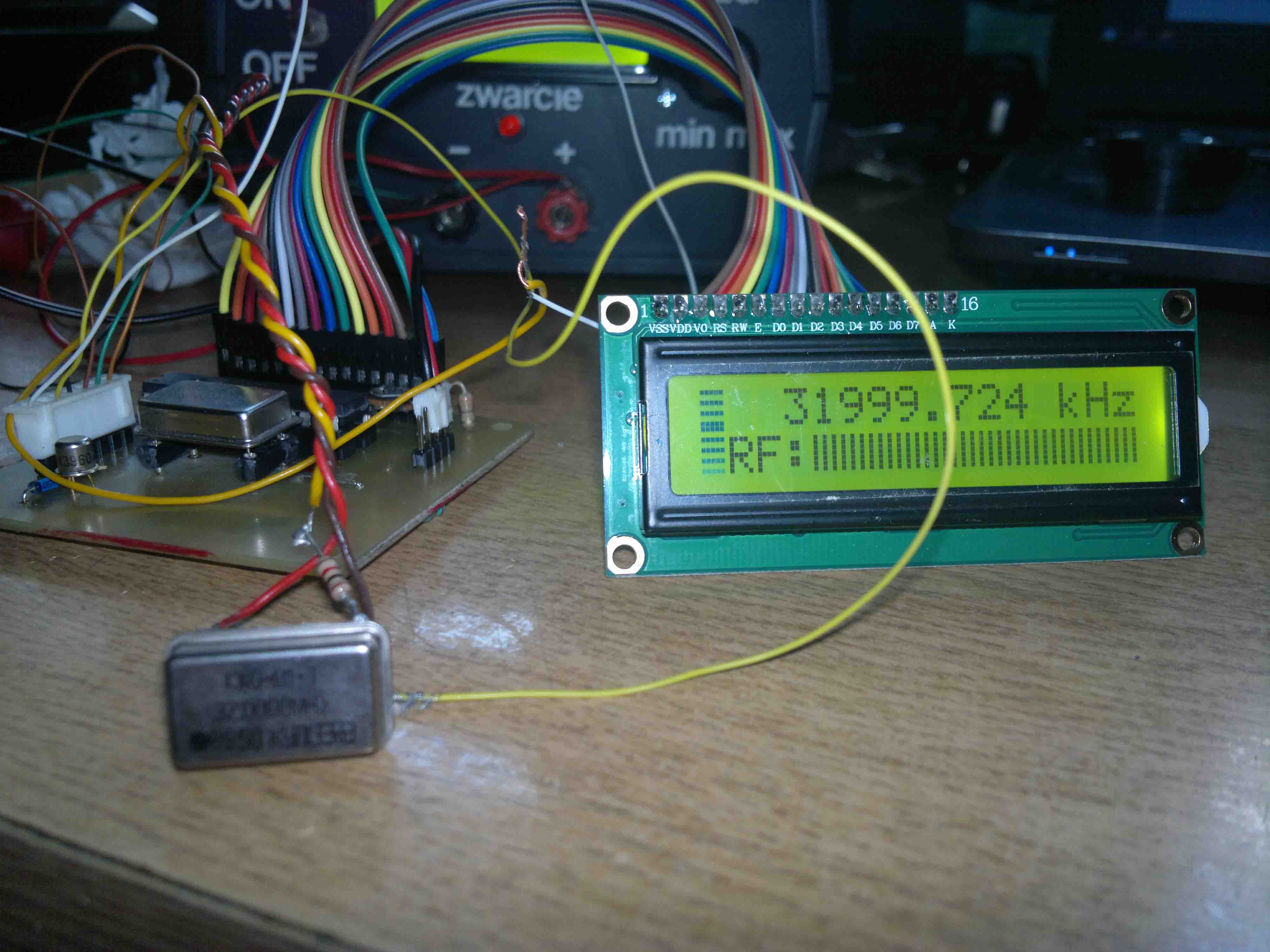

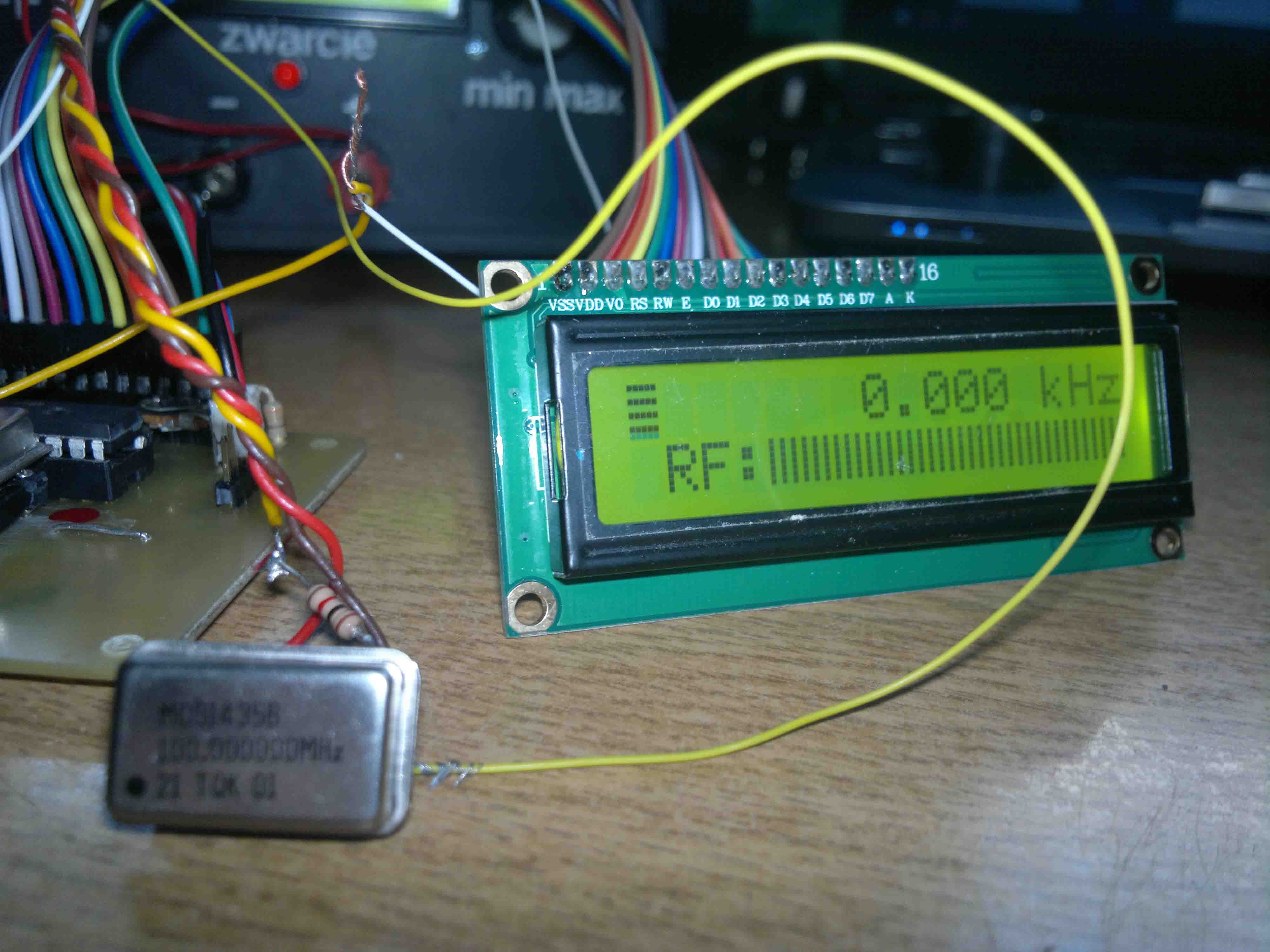

Fotki po kolei: 20,32,66,100 MHz . İmage
(Ten post był ostatnio modyfikowany: 11-09-2020 20:08 przez JACEK11111.)
11-09-2020 20:08
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AN Offline
Włodek
*

Liczba postów: 48
Dołączył: 09-11-2009
Post: #2
RE: miernik czestotliwosci S53MV (Vidmara Matjaza)
Witam.
Prawidłowo mierzy- musisz wykonać preskaler:

Pozdrawiam.
Włodek SP6AN
11-09-2020 21:45
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
WIKTG Offline
Początkujący
**

Liczba postów: 61
Dołączył: 22-02-2010
Post: #3
RE: miernik czestotliwosci S53MV (Vidmara Matjaza)

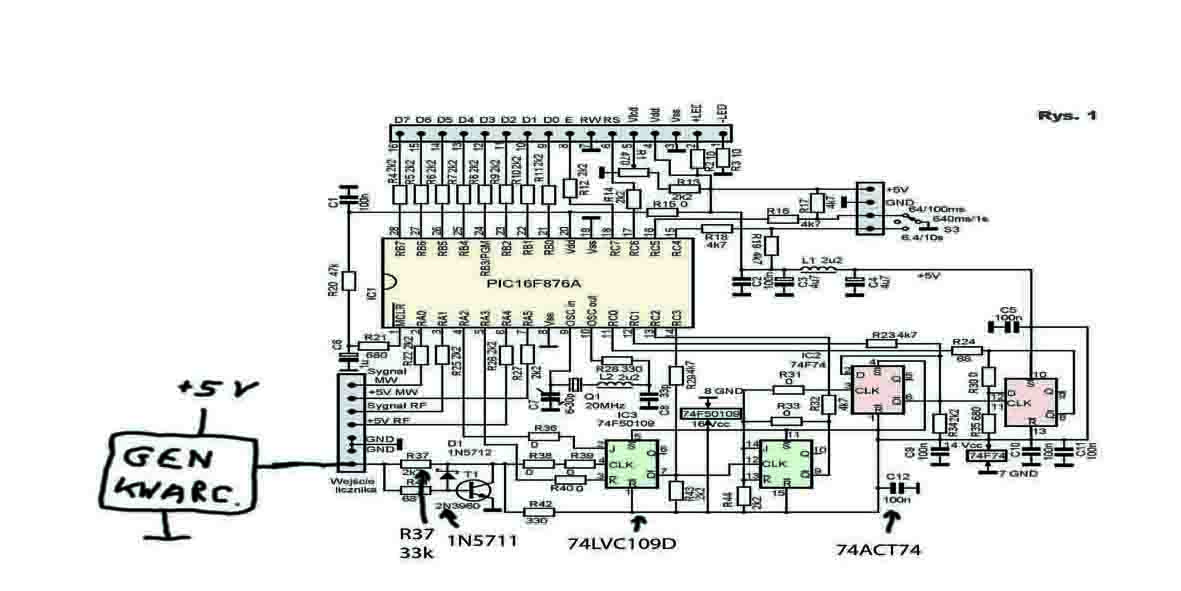

Podaj sygnał bezpośrednio na wejście zegarowe przerzutnika 74LVC109 z wyjścia generatora (odlutuj rezystor R38 lub R39), jeżeli wskazania będą prawidłowe, to dwie możliwości tranzystor T1 lub dioda D1 niekoniecznie trzymające parametry lub też podając sygnał bezpośrednio z generatora na bazę T1 (jeśli dobrze widzę, poprzez rezystor 68R) ładujesz tyle ładunków w obszar bazy tranzystora T1, że za mało czasu by zostały na czas usunięte przy tej częstotliwości.
Jak masz możliwość, to sprawdź oscyloskopem, co wychodzi z generatora 100MHz, może tu jest pies pogrzebany.
11-09-2020 21:51
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
JACEK11111 Offline
Początkujący
**

Liczba postów: 50
Dołączył: 29-09-2016
Post: #4
RE: miernik czestotliwosci S53MV (Vidmara Matjaza)
oscyloskop mam do 20 mega, wiec nic nie zobacze.
11-09-2020 22:21
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP7CLB Offline
Krzysztof
***

Liczba postów: 176
Dołączył: 05-04-2010
Post: #5
RE: miernik czestotliwosci S53MV (Vidmara Matjaza)
Chciałem pobrać soft do tego miernika i niestety strona S53MV zainfekowana i pobrany zip jest pusty !
(Ten post był ostatnio modyfikowany: 12-09-2020 6:41 przez SP7CLB.)
12-09-2020 6:41
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #6
RE: miernik czestotliwosci S53MV (Vidmara Matjaza)
Strona jest ok, plik się bez problemu pobiera używam Bitdefendera. Do autora z problemem napisałem priva.
12-09-2020 7:10
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
WIKTG Offline
Początkujący
**

Liczba postów: 61
Dołączył: 22-02-2010
Post: #7
RE: miernik czestotliwosci S53MV (Vidmara Matjaza)
Do JACEK11111
Inna jeszcze możliwość, to że tranzystor 2n3960 nie koniecznie ma przypisane katalogowo parametry, sporo chińskich podróbek krąży po świecie, doskonale w tym miejscu spisuje się tranzystor BFQ71, jako przełącznik działa sprawnie jeszcze powyżej 300MHz, a po dopieszczeniu układu pod 500Mhz.
12-09-2020 19:58
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6DGB Offline
Marek
*

Liczba postów: 13
Dołączył: 27-01-2010
Post: #8
RE: miernik czestotliwosci S53MV (Vidmara Matjaza)
Poszukuję wsadu do F_miarki S53MV w wersji z taktowaniem 10 MHz
25-02-2024 21:14
