TRX Antek
SQ7JZQ Offline


Liczba postów: 5
Dołączył: 11-01-2015
Post: #1
TRX Antek
Ponieważ odkopałem pcb do antka i postanowiłem go uruchomić ale z modyfikacjami SP6IFN to mam kilka pytań.
Mam nadzieję, że pomoże mi ktoś w rozwikłaniu tematu.
Przede wszystkim potrzebne informacje czym zamienić dławik w.cz. na schemacie od +Unad. w kierunku drenu T5 przed kondensatorem C45, nie wiem jaka indukcyjność jest co prawda opis jak wykonać ten dławik ale nie posiadam odpowiedniej rurki.
Druga sprawa okazuje się że tego dławika VK200 też nie namierzyłem w okolicy a kupować sztukę wysyłkowo to się trochę mija z celem. Dławik złotówka a wysyłka 10pln... Czy można te dławiki nawinąć na rdzeniach toroidalnych np: z radiotelefonów radmora których mam parę sztuk ?? Jeśli tak to jakie parametry miały by mieć te dławiki, chodzi o indukcyjność. W zasadzie to mam już wszystko przygotowane brak tylko indukcyjności.
Kolejna sprawa to brak filtrów 127 i tu mam nadzieję wykonać odpowiednie cewki na czerwonych amidonach.
Jeśli chodzi o L1 i L3 to sprawa jasna (2,2uH i 1,1uH), tak samo L10 (dla rezonansu przy zakładanym 680pF wychodzi około 2,7uH), ale co zrobić z L11 i kondensatorem współpracującym C49 oraz L4-5 i L6 ? Jeśli przyjąć L5 i L6 np: 8,4uH oraz kondensatory do rezonansu 220pF to jak policzyć L4 sprzęgającą ?? Wracając do L11 i C49 to też jest obwód w rezonansie ??
Jeśli można to prosiłbym o wskazówki. Pytałem autora tych modyfikacji, ale ze względu na jego stan zdrowia i intensywne leczenie nie uzyskałem odpowiedzi na moje pytania. Mam nadzieję, że znajdzie się ktoś kto naprowadzi mnie na właściwe rozwiązanie. A może przyda się komuś jeszcze do postawienia Antka na nogi :-)

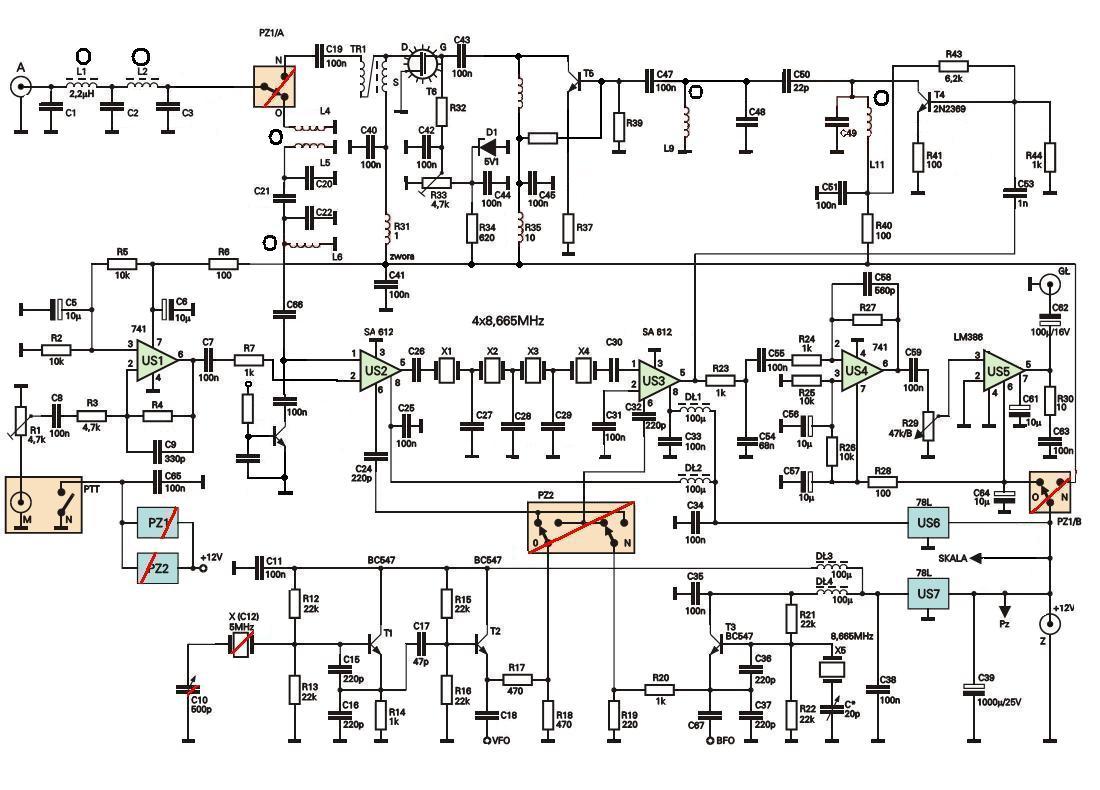

W załączeniu schemat antka z poprawkami wg. SP6IFN

Pozdrawiam
Tomasz
