Składamy wzbudnicę SSB G4CLF
SP9LVZ Offline
Piotr
****

Liczba postów: 661
Dołączył: 13-01-2015
Post: #941
RE: Składamy wzbudnicę SSB G4CLF
Dokładnie tak jak Mieczysław napisał jest opis uwag do tego tematu na naszej stronie Plesseya, dodam tylko tyle opisowo, że należny lekko rozwiercić otwory "masowe" w płytce tych styków przekaźnika które są zlutowane z masą (osoby które mają płytki powinni wiedzieć dlaczego) i podlutować do tych styków przekaźnika rezystory 100R i do masy, co likwiduje całkowicie problem sklejania się styków przekaźnika N/O.
Druga z opcji to obniżenie napięcia zasilania na przekaźnik, też jest możliwość likwidacji powyższego problemu - trzeba indywidualnie przetestować.

http://sp9lvz.sp-radio.eu/
(Ten post był ostatnio modyfikowany: 22-11-2020 23:31 przez SP9LVZ.)
22-11-2020 23:31
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8GPQ Offline
Tadek
****

Liczba postów: 348
Dołączył: 26-01-2013
Post: #942
RE: Składamy wzbudnicę SSB G4CLF
(22-11-2020 13:12)SP5HBT napisał(a):  Proszę zajrzeć.
http://plessey-hm-group.sp-radio.eu/show...hp?tid=137

73, Mietek
Dziękuję bardzo . Sprawa wyjaśniona i pewnie powrócę do poprzedniego przekaźnika .
23-11-2020 14:06
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8GPQ Offline
Tadek
****

Liczba postów: 348
Dołączył: 26-01-2013
Post: #943
RE: Składamy wzbudnicę SSB G4CLF
(22-11-2020 13:12)SP5HBT napisał(a):  Proszę zajrzeć.
http://plessey-hm-group.sp-radio.eu/show...hp?tid=137

73, Mietek
Po zastosowaniu się do wskazówek , działa . dzięki serdeczne .
29-11-2020 13:13
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9OUR Offline
Tomek
*

Liczba postów: 22
Dołączył: 07-05-2010
Post: #944
RE: Składamy wzbudnicę SSB G4CLF

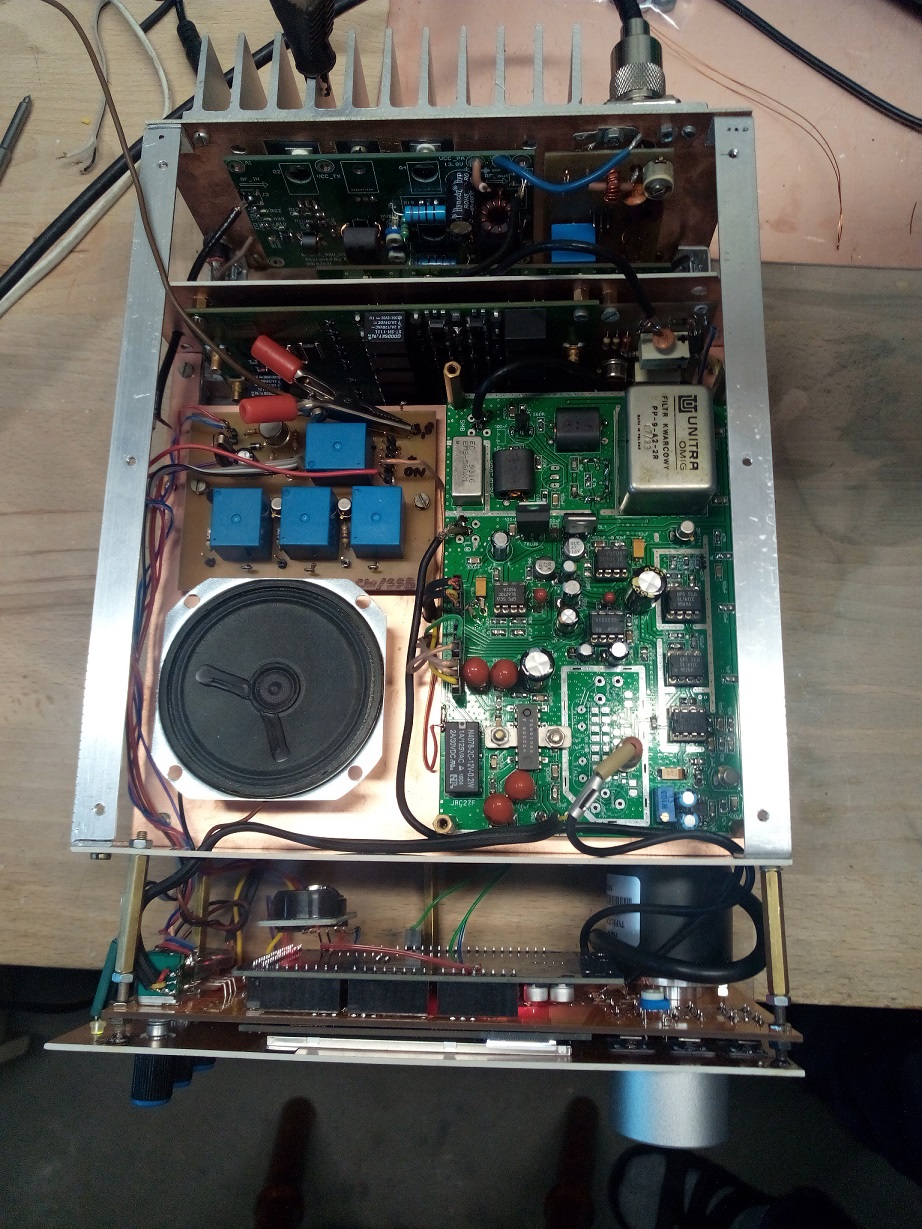

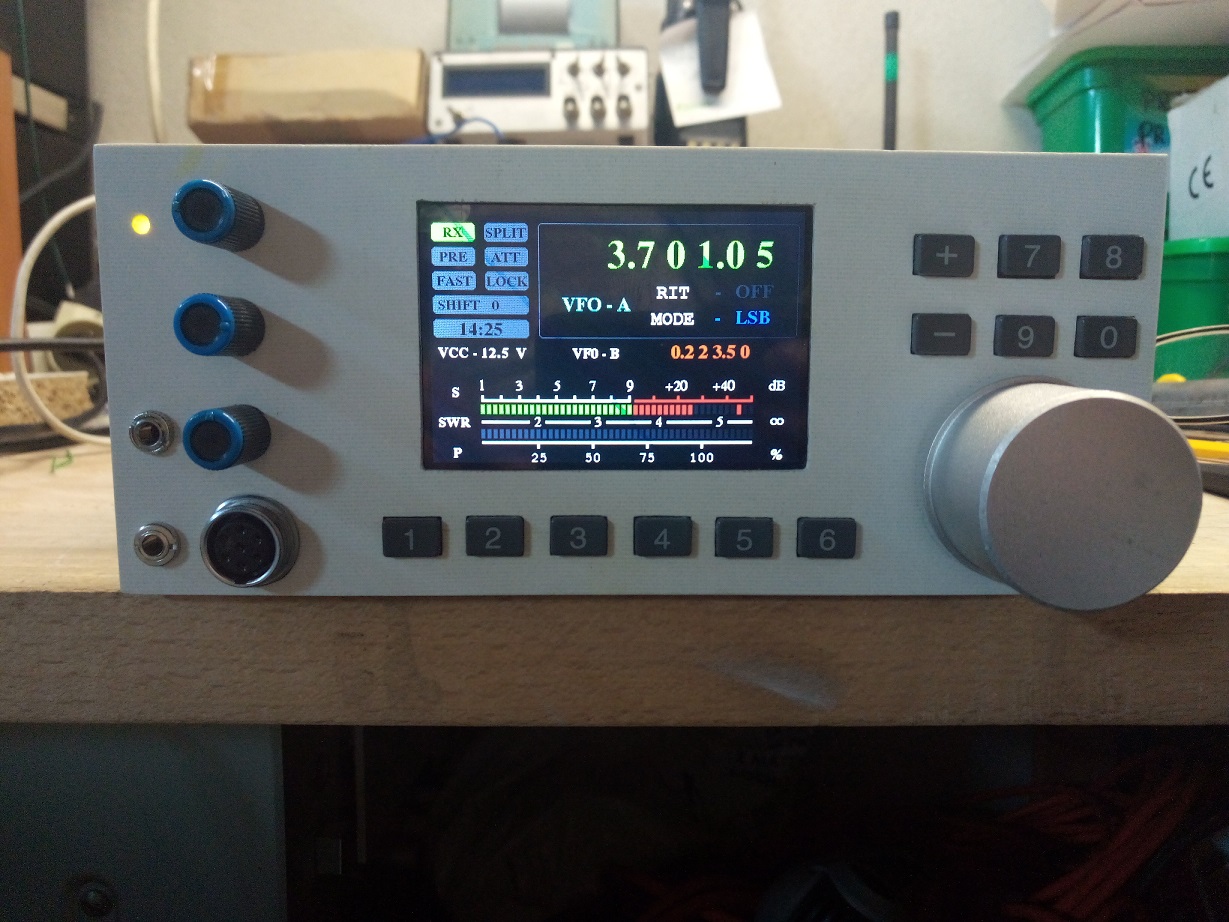

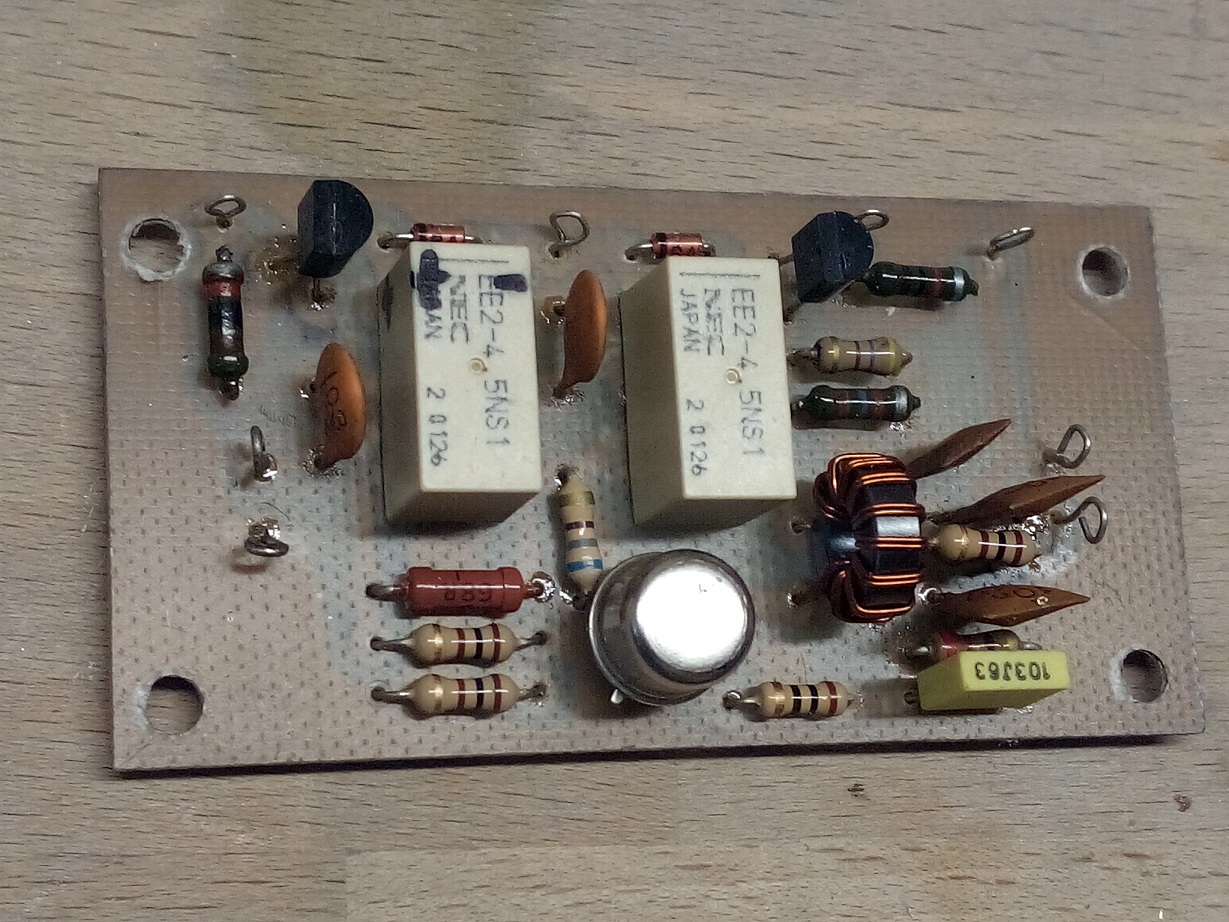

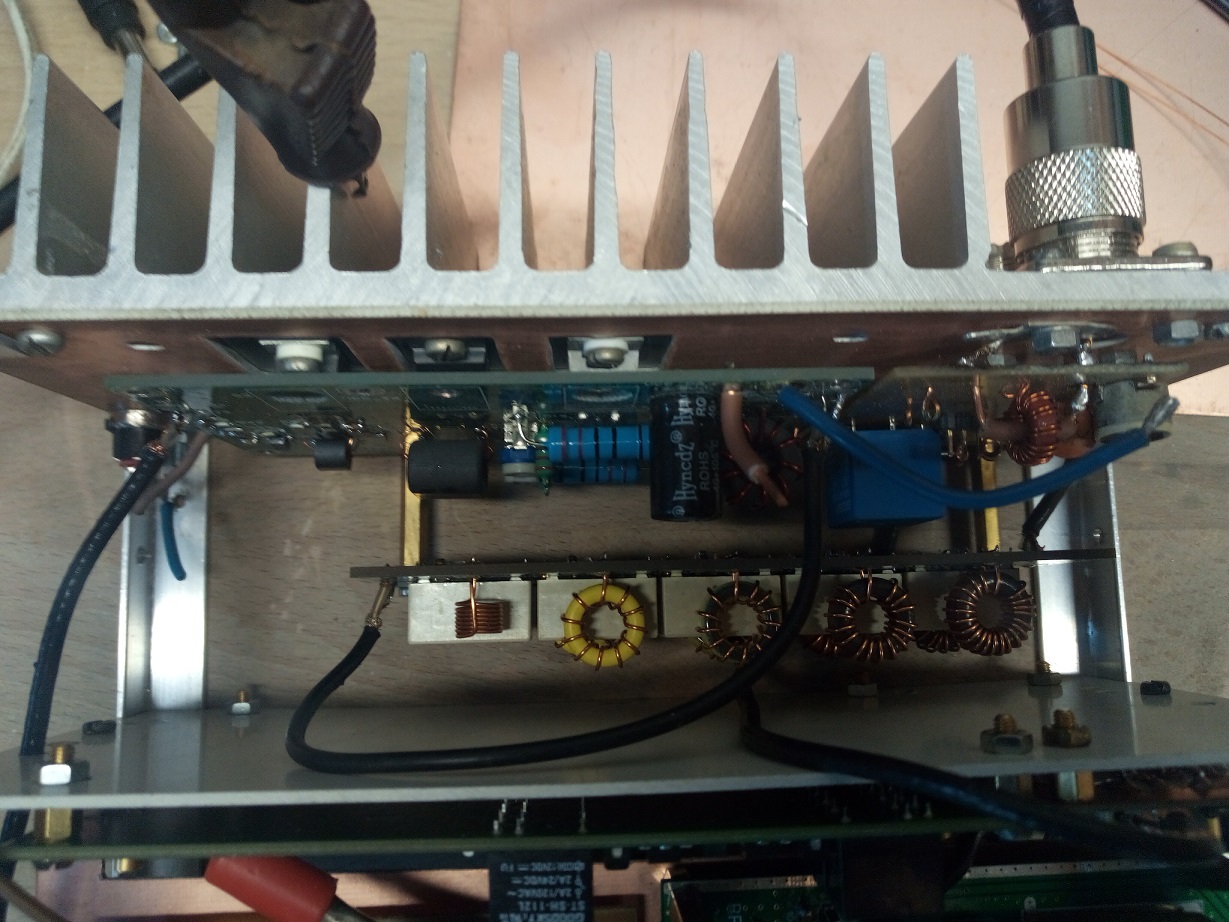

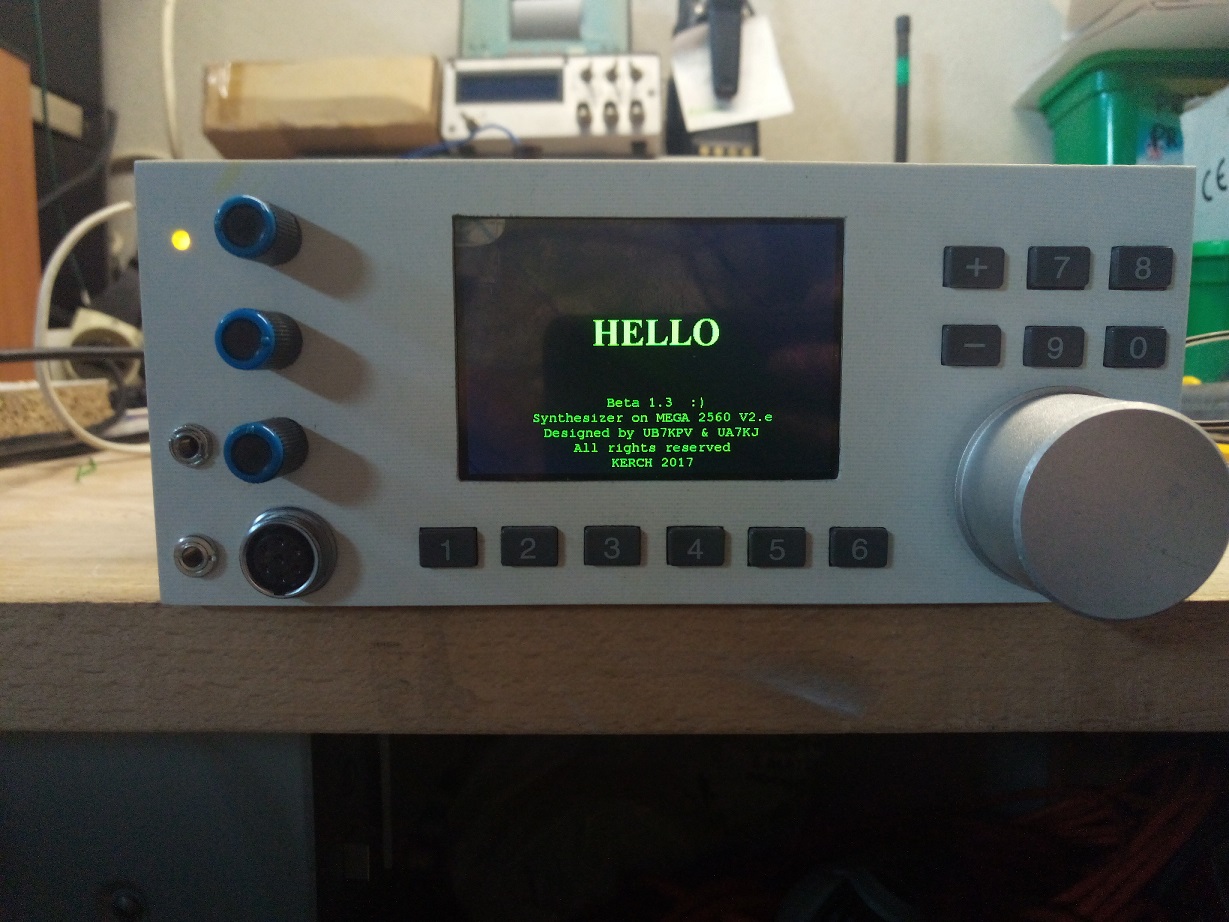

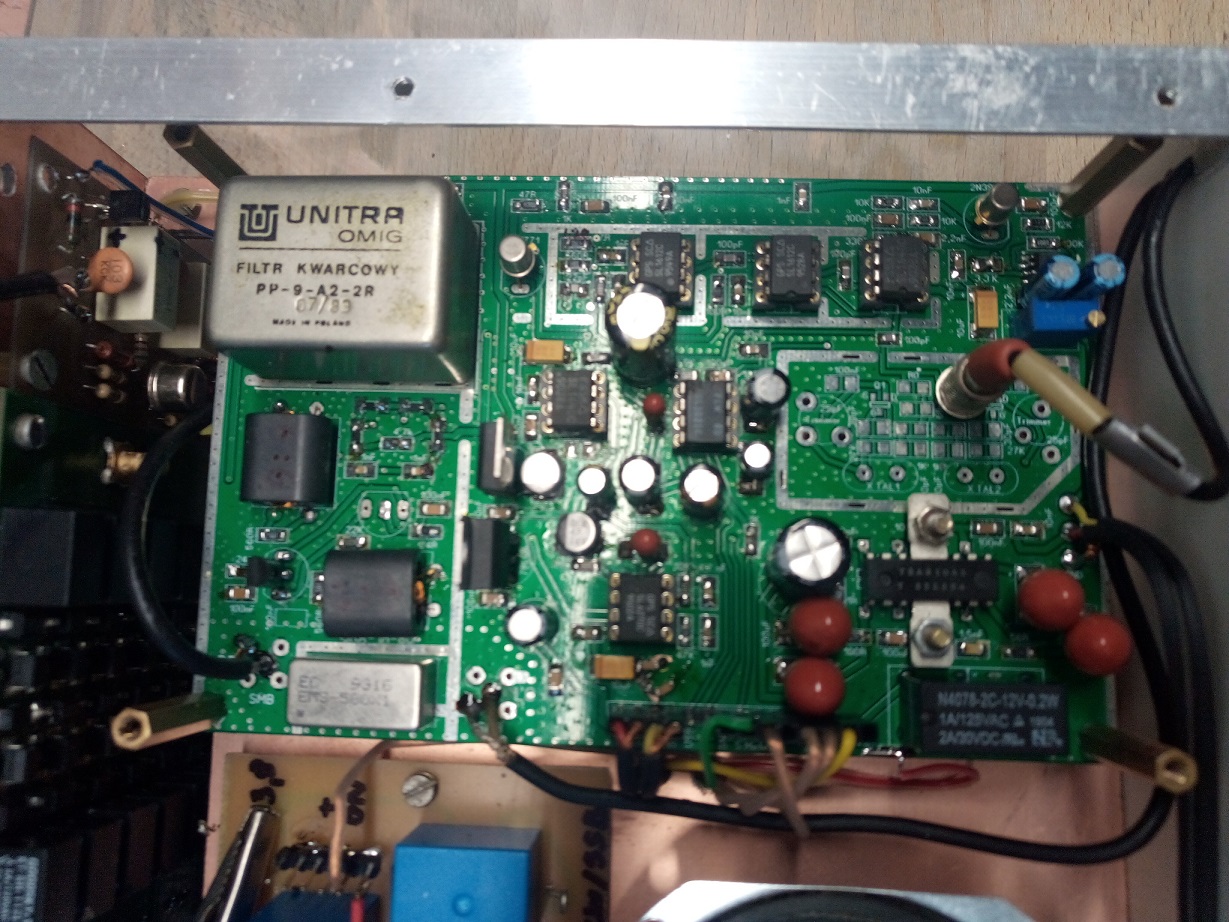

Jako, że jestem w trakcje finalizowania budowy trx,a na bazie płytki Plessey'a, chciałbym pokazać stan prac. Na dziś do dokończenia pozostało uruchomienie części nadawczej, podłączenie sterowania filtrami pasmowymi i dolnoprzepustowymi do syntezy, skalibrowanie części pomiarowej syntezy oraz opisy na płycie czołowej Smile Moim dodatkiem do trx'a jest przełączany tłumik i przedwzmacniacz odbiornika (jego płytka, wykonana ręcznie, przed zamontowaniem w trx'ie jest na zdjęciu)

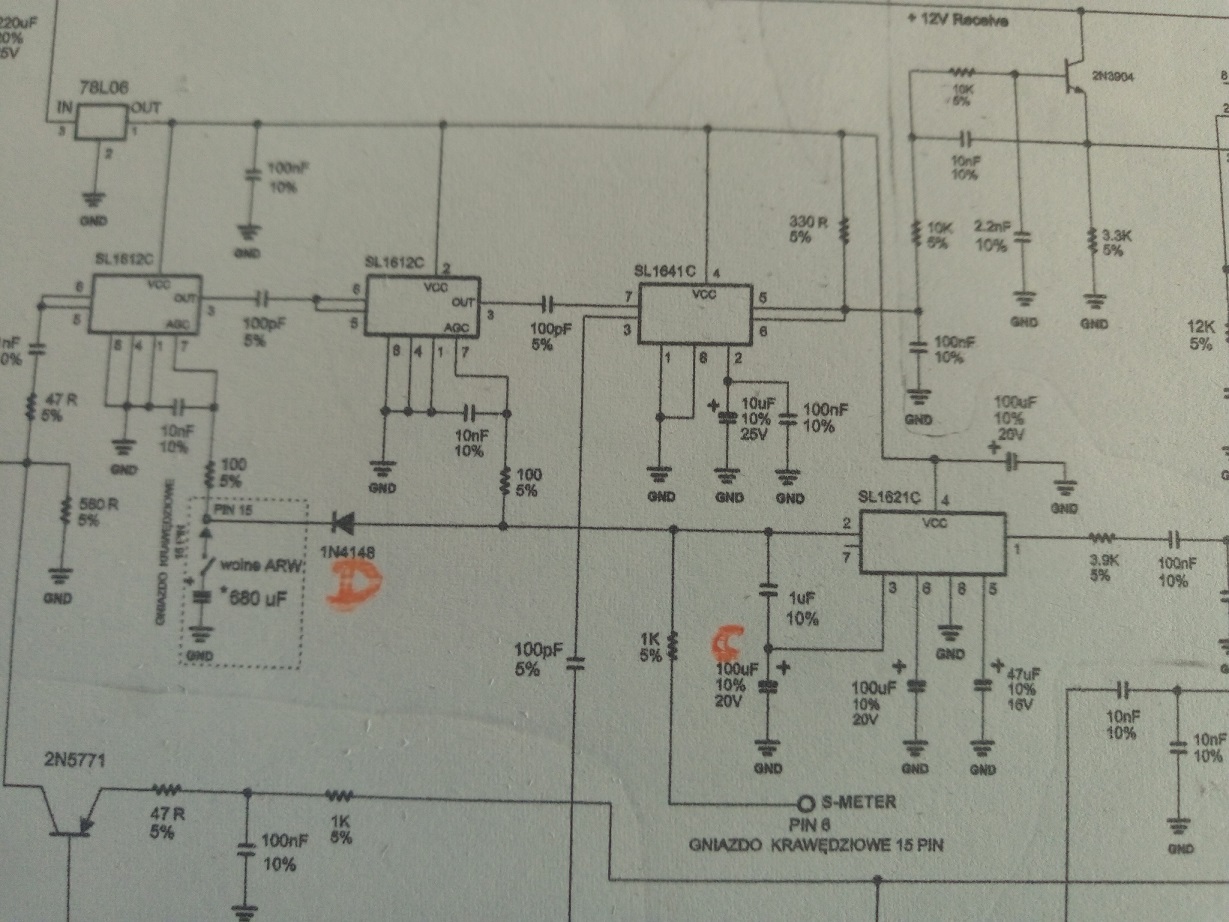

Mam jedno pytanie odnośnie diody włączonej w obwód ARW, na którą nie było przewidzianego miejsca na mojej, fabrycznej pcb : jaka jest jej rola? Domyślam się, że zabezpiecza ona przed oddziaływaniem kondensatora 680 uF ("wolna" arw) na II stopień wzm. p.cz.
Po podłączeniu BPF, wrzucę film z testów RX'a pd anteną.
73, Tomek
Link do filmu z krótką prezentacją obecnego stanu:
https://youtu.be/ldHZOzFATb4
İmage İmage İmage İmage İmage İmage İmage


Załączone pliki Miniatury
(Ten post był ostatnio modyfikowany: 12-01-2021 15:40 przez SP9OUR.)
12-01-2021 15:38
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9LVZ Offline
Piotr
****

Liczba postów: 661
Dołączył: 13-01-2015
Post: #945
RE: Składamy wzbudnicę SSB G4CLF
Wielkie gratulacje, wyszło bardzo fajnie! Jeśli chodzi o ten element schematu - to dioda była dodana w związku z zastosowaniem dodatkowego kondensatora dla wolnego ARW wg. koncepcji Jerzego. Aktualnie mamy jeszcze inne rozwiązanie poprawy pracy automatyki zgodnie z profesjonalnymi aplikacjami, zamiast rezystorów 100R w obwodzie ARW (te idące na nóżkę 7) dajemy 1k i równolegle do 10nF dokładamy 2,2-4,7-10 uF - do indywidualnego dobrania (pomiędzy nóżką 7 i masą). Taka zmiana zdecydowanie poprawia pracę automatyki.

http://sp9lvz.sp-radio.eu/
12-01-2021 20:19
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9LVZ Offline
Piotr
****

Liczba postów: 661
Dołączył: 13-01-2015
Post: #946
RE: Składamy wzbudnicę SSB G4CLF
Odbiór stacji JA5CAZ w dniu 19.01.2021 w paśmie 7 Mhz na naszym Plessey'u (lekko przesterowane - telefon był za blisko głośnika, w rzeczywistości brzmienie było idealne)
https://youtu.be/pmxbAvYea3I

http://sp9lvz.sp-radio.eu/
21-01-2021 16:34
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8GPQ Offline
Tadek
****

Liczba postów: 348
Dołączył: 26-01-2013
Post: #947
RE: Składamy wzbudnicę SSB G4CLF
Mój odbiornik z syntezą Pawła SP2FP już działa. Mam problem z s-metrem . Na punkcie s-metra mam napięcie okolo 2,5V i po dostrojeniu do stacji wzrost jest do około 3V . Po zwarciu wejścia antenowego napięcie w punkcie "S" spada do zera. Sprawdzę jeszcze przy innych warunkach na paśmie wieczorem .

Okazuje się , że trzeba było ustawić próg ARW PR-1 10k . Wszystko działa .
(Ten post był ostatnio modyfikowany: 20-03-2021 15:53 przez SP8GPQ.)
20-03-2021 15:53
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9LVZ Offline
Piotr
****

Liczba postów: 661
Dołączył: 13-01-2015
Post: #948
RE: Składamy wzbudnicę SSB G4CLF

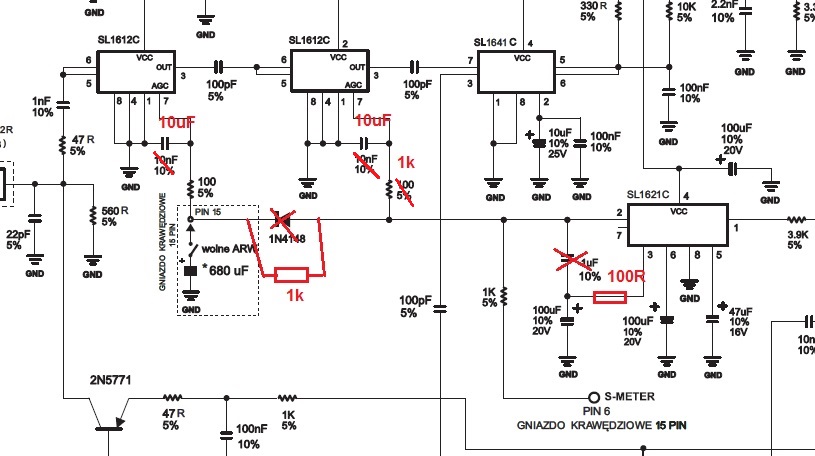

W torze automatyki warto jeszcze zrobić takie zmiany (do najnowszej wersji płytki):


http://sp9lvz.sp-radio.eu/
(Ten post był ostatnio modyfikowany: 20-03-2021 16:52 przez SP9LVZ.)
20-03-2021 16:52
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8GPQ Offline
Tadek
****

Liczba postów: 348
Dołączył: 26-01-2013
Post: #949
RE: Składamy wzbudnicę SSB G4CLF
(20-03-2021 16:52)SP9LVZ napisał(a):  W torze automatyki warto jeszcze zrobić takie zmiany (do najnowszej wersji płytki):
Dzieki za info .
Co przez to uzyskamy ? Teraz różnicy nie widzę pomiędzy wolną a szybką arw.
22-03-2021 13:11
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9LVZ Offline
Piotr
****

Liczba postów: 661
Dołączył: 13-01-2015
Post: #950
RE: Składamy wzbudnicę SSB G4CLF
Efekt jest widoczny na wyższych pasmach, gdzie jest niskie tło i małe poziomy sygnałów, słychać wtedy charakterystyczną "terkotkę" pracy schodkowej automatyki Plesseya, z ta poprawką tego efektu nie ma. Na niższych pasmach tego nie słychać bo jest przykryte wysokimi poziomami sygnałów.

http://sp9lvz.sp-radio.eu/
22-03-2021 20:33
