Kajman 1 wielopasmowy POMOCY
kokolino24 Offline


Liczba postów: 3
Dołączył: 24-08-2011
Post: #1
Kajman 1 wielopasmowy POMOCY

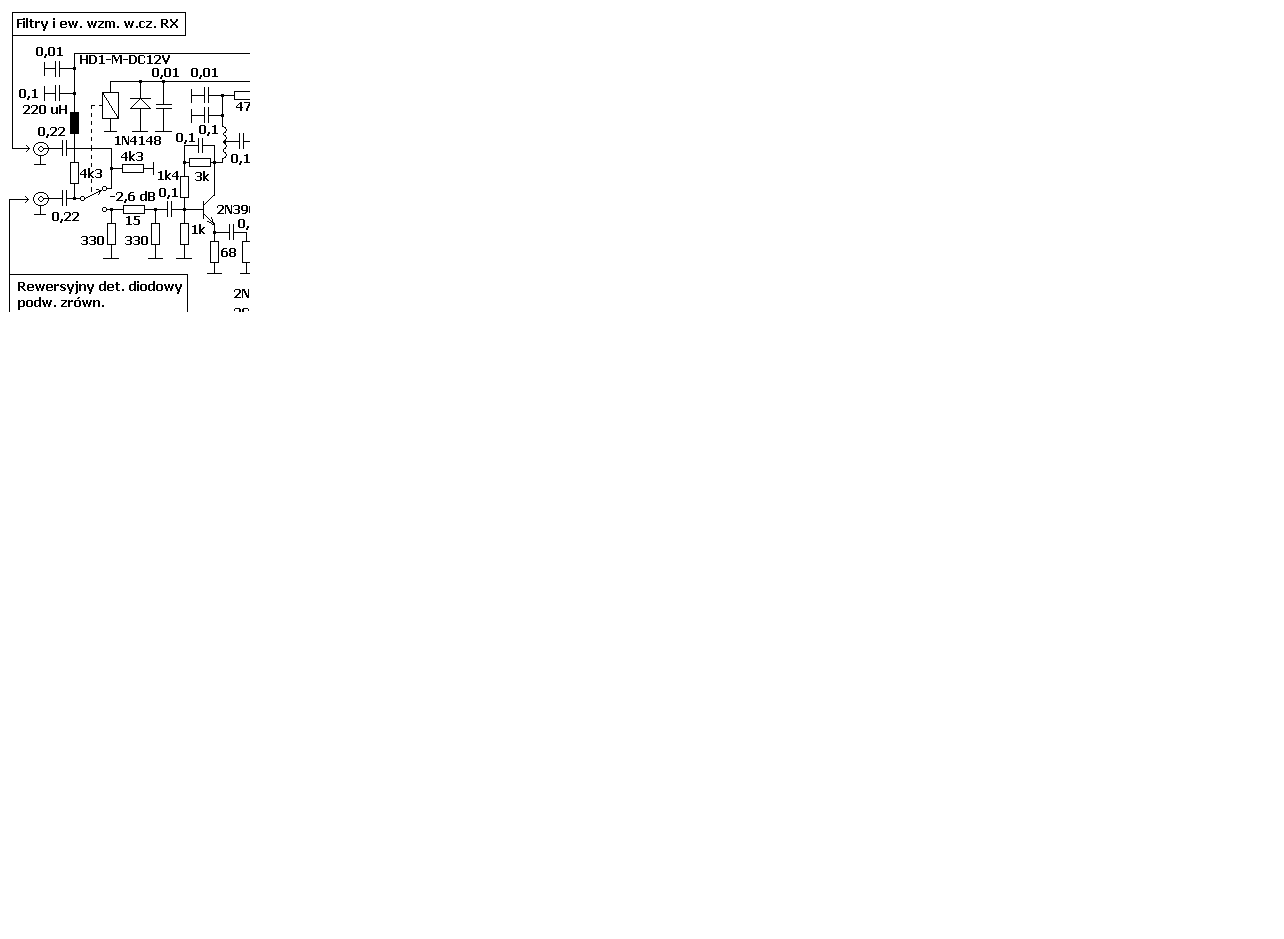

Witam posiadam kajmana 1 z dds zrobiłem driver pa szerokopasmowe które z podanym sygnałem z dds-a działa pięknie w całym 1-30Mhz, a jeżeli podam sygnał z 5 nogi ne612 to na wyjściu są herezje.

(Ten post był ostatnio modyfikowany: 16-05-2014 14:48 przez kokolino24.)
16-05-2014 14:48
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3GTG Offline
Andrzej
**

Liczba postów: 50
Dołączył: 21-08-2009
Post: #2
RE: Kajman 1 wielopasmowy POMOCY
Sygnał z DDS-a trzeba podać zamiast VFO na n.6 NE612
Pozdrawiam Andrzej
16-05-2014 19:16
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
kokolino24 Offline


Liczba postów: 3
Dołączył: 24-08-2011
Post: #3
RE: Kajman 1 wielopasmowy POMOCY
Witam te herezje na końcu pa to nic innego jak sumy i harmoniczne mieszacza. Po wyposażeniu radyjka w filtry dolnoprzepustowe wkońcu zobaczyłem piękny sinus.
25-05-2014 10:35
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KVS Offline
Karol
*****

Liczba postów: 933
Dołączył: 26-09-2012
Post: #4
RE: Kajman 1 wielopasmowy POMOCY
Filtr dolnoprzepustowy to ważna rzecz.
Ja jednak staram się zawsze aby sygnał przed LPF był jak najbardziej zbliżony do sinusa. Jeśli przed LPFem są zniekształcenia to -
- prawdopodobnie wzmacniacz nie pracuje liniowo - korespondenci mogą zwracać uwagę na kiepską jakość modulacji
- tracimy część mocy pobieranej przez wzmacniacz który produkuje harmoniczne. Tracimy bo wycinamy te harmoniczne filtrem LPF.
- składowe harmoniczne grzeją nam wzmacniacz, i elementy filtru LPF. W jakimś skrajnym przypadku (bo są odbijane przez filtr) mogą nawet zaszkodzić naszemu wzmacniaczowi...
26-05-2014 12:05
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9FKP Offline
Piotr
*****

Liczba postów: 1,130
Dołączył: 28-06-2009
Post: #5
RE: Kajman 1 wielopasmowy POMOCY
Zmuszanie wzmacniacza do pracy w klasie A (bo tylko wtedy bez LPF jest czysta sinusoida) zmniejsza sprawność/zwiększa zużycie energii i generalnie zamienia się w ciepło. Dobry wzmacniacz bez LPF będzie na obciążeniu rezystorem generował mniej lub bardziej odkształconą sinusoidę (co można sprawdzić oscyloskopem o paśmie przenoszenia min. 10x większym od badanego przebiegu). Trochę lepiej jest w przypadku wzmacniacza przeciwsobnego ale też czysty sinus nie jest świadectwem jego jakości.
26-05-2014 18:52
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KVS Offline
Karol
*****

Liczba postów: 933
Dołączył: 26-09-2012
Post: #6
RE: Kajman 1 wielopasmowy POMOCY
No tak, nie miałem na myśli zmuszanie wzmacniacza do pracy w klasie A. Po cos wymyślono klasy AB/B, nie tylko do przeciwsobnych. Ale jeśli próbujemy z prostokąta czy podobnego koszmaru zrobić sinus przy pomocy LPF, to albo coś nie tak z nami, albo mamy nadajnik pracujący w klasie E itp Smile
26-05-2014 23:27
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,463
Dołączył: 23-08-2009
Post: #7
RE: Kajman 1 wielopasmowy POMOCY
Wzmacniacze rezonansowe w klasie AB z definicji mają pogięte sygnały i dopiero obwód rezonansowy pełniący rolę koła zamachowego robi z tego sinus.
We wzmacniaczach szerokopasmowych bywa różnie w zależności od zastosowanych elementów i punktu pracy. Kształt przebiegu na wyjściu nie decyduje o jakości wzmacniacza - każdy przebieg można odfiltrować. Sztuka polega raczej na tym aby łącznie z tym filtrem uzyskać dobrą sprawność i liniowość, przy czym liniowość to zgodność i proporcjonalność przebiegu wyjściowego do wejściowego. Jaki jest kształt sygnału wewnątrz stopnia wamacniacza nie ma znaczenia - po odfiltrowaniu ma być to samo.
28-05-2014 9:29
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
