NWT-7 analizator obwodów

[SQ5KVS]

To jest dobre pytanie. Czy ktoś wie jaki jest protokół komunikacji z prockiem w NWT?

[M'75]

Witam.
Rozdział 6 strona 53 załącznika.
Na szczęście istnieją alternatywne systemy operacyjne :-).
Pozdrawiam serdecznie.

[SQ5KVS]

A są źródełka?
Nosi mnie bo w WinNWT mi brakuje kilku rzeczy. Zrzutu wykresu referencyjnego do porównania z tym co się otrzymało. Podziału (czyli mnożenia) VFO przez dowolny mnożnik/dzielnik a nie tylko 4x. Operacja na okienkach czasem powoduje zgrzyt zębów... i takie tam. Acha, no i czasem nie działa z durnych powodów (j.w.)

[SQ8MVY]

Witaj,

Jasne, że są. Szukaj na stronie domowej projektu.

LinNWT/ WinNWT

[M'75]

Na stronie dl4jal są żródła do wersji linuksowej linnwt4_V4_11_10.tar.gz

Natomiast na stronie asobol-WinNWT5 jest do pobrania wersja WinNWT5_setup_5.1.0_b1826.exe
oraz źródła :-).

Login: guest
Password: empty
http://local.asobol.ru/websvn/

[SQ5KVS]

To jakby ktoś chciał kompilować wersję linuxową to niech ściąga QT4 bo pod QT5 nie pójdzie

[SP8GPQ]

Czy w NWT200 można zastosować generator 32MHz lub 100MHz ponieważ mam problem ze znalezieniem gen.30 MHz.

[SQ8MVY]

Witam,

(16-03-2018 18:53)SQ5KVS napisał(a):  To jakby ktoś chciał kompilować wersję linuxową to niech ściąga QT4 bo pod QT5 nie pójdzie

Zgadza się. Jednak nie przeszkadza to mieć w systemie QT4 oraz QT5 jednocześnie. Wyboru prawidłowej biblioteki QT użytej do kompilacji, dokonujemy przy generowaniu pliku MakeFile w taki sposób:

Kod:

cd /katalog/ze/źródłami/LinNWT
QT_SELECT=qt4 qmake linnwt.pro
make

(18-03-2018 13:15)SP8GPQ napisał(a):  Czy w NWT200 można zastosować generator 32MHz lub 100MHz ponieważ mam problem ze znalezieniem gen.30 MHz.

Nie posiadam NWT, więc moja odpowiedź będzie tylko domysłem.

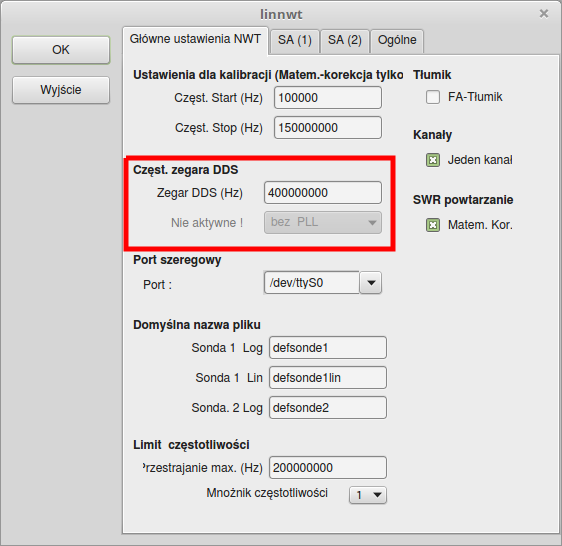

Przy takich wartościach generatorów nic się nie popsuje. Należy zapewne w ustawieniach LinNWT / WinNWT ustawić prawidłową wartość mnożnika PLL oraz częstotliwość taktowania rdzenia DDS - częst.generatora * mnożnik PLL. U mnie wybór mnożnika PLL jest nieaktywny, bowiem LinNWT nie znalazł podpiętego NWT.

[SP8GPQ]

Czy dla generatora 100MHz ustawić mnożnik na 4 ?

[SQ8MVY]

Witaj,

Tak by pasowało dla uzyskania 400MHz
