Jak ocenić moc na wyjściu lampowego PA?
SQ9RZI Offline
Zaawansowany użytkownik
****

Liczba postów: 403
Dołączył: 19-03-2010
Post: #11
RE: Jak ocenić moc na wyjściu lampowego PA?
(12-03-2012 0:47)SP5CII napisał(a):  Mam pytanie czy ktoś posiada ????? schemat nadajnika lampowego AM/CW z lat 1968 na G807 montowanego w RPKO opublikowanego w Radioamator i krótkofalowiec.
Miałem taki wykonany 1968r i poszło to między ludzi jak przeszedłem na SSB i ślad zaginął a jakie dx-y na tym się robiło na stacji SP5PAU w Pułtusku.Ok 50 W na cw-30W na AM .Zależy mnie na schemacie.
73!

Hmm... To na pewno był ten rocznik? Rzuciłem okiem na spisy treści numerów Radioamatora z 1968 roku, ale nie zauważyłem niczego takiego...
W którym to mogło być numerze? Poszukałbym dokładniej...
03-05-2012 20:22
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5CII Offline
Użytkownik
***

Liczba postów: 194
Dołączył: 14-12-2009
Post: #12
RE: Jak ocenić moc na wyjściu lampowego PA?
Wykonałem go w 4kl technikum 1968 r mogły to być rok publikacji 66/67 . Był to bardzo popularny w tym czasie nadajnik CW/AM z regulowana falą nośną
73!

31-05-2012 20:41
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5CII Offline
Użytkownik
***

Liczba postów: 194
Dołączył: 14-12-2009
Post: #13
RE: Jak ocenić moc na wyjściu lampowego PA?
To jest Radioamator i krótkofalowiec nr 3 1966r
http://wuwuwu.trioda.com/images/magazine...966_03.jpg
schematu nie mogę wyciągnąć ??

(Ten post był ostatnio modyfikowany: 02-06-2012 22:04 przez SP5CII.)
02-06-2012 22:04
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3SWJ Offline
Jarek
****

Liczba postów: 653
Dołączył: 20-03-2010
Post: #14
RE: Jak ocenić moc na wyjściu lampowego PA?
:-) nie zauważyłem by ktoś wspomniał o wymuszonym chłodzeniu lamp :-) cóż nie każda lampa niestety ma radiator :-(
02-06-2012 22:32
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5AQT Offline
Roman
***

Liczba postów: 201
Dołączył: 02-03-2009
Post: #15
RE: Jak ocenić moc na wyjściu lampowego PA?
Witam

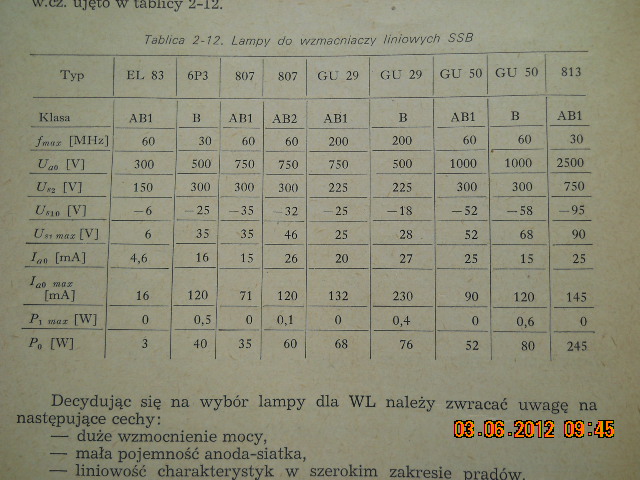

Załączam tabelkę warunków pracy lamp małej mocy które były bardzo często stosowane do wzmacniaczy mocy przez radioamatorów. Co do chłodzenia wymuszonego lamp to wymagają go wszystkie lampy ceramiczne. Np. lampa 4CX250 którą stosowałem przez kilka lat wymaga włączenia chłodzenia jednocześnie z włączeniem żarzenia aby nie uszkodzić lampy. We wzmacniaczu na 2 lampach QB3/300 stosowałem nadmuch wentylatorem z boku (1.2kW out) i to wystarcza. Wzmacniacz ten jest używany do dnia dzisiejszego przez jednego z moich kolegów z pierwszym kompletem lamp ~20 lat.
Vy 73 Roman SP5AQT
(Ten post był ostatnio modyfikowany: 03-06-2012 10:06 przez SP5AQT.)
03-06-2012 10:04
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
AdamC Offline
Użytkownik
***

Liczba postów: 165
Dołączył: 28-05-2010
Post: #16
RE: Jak ocenić moc na wyjściu lampowego PA?
Witam

To artykuł popełniony przez SP5ARH .
Do wglądu w załącznikach.

Pozdrawiam


Załączone pliki
.pdf  RA_03_1966 12.pdf (Rozmiar: 589.43 KB / Pobrań: 1702)
.pdf  RA_03_1966 13.pdf (Rozmiar: 282.99 KB / Pobrań: 1433)
.pdf  RA_03_1966 14.pdf (Rozmiar: 375.11 KB / Pobrań: 1356)
.pdf  RA_03_1966 15.pdf (Rozmiar: 592.18 KB / Pobrań: 1259)
.pdf  RA_03_1966 16.pdf (Rozmiar: 487.91 KB / Pobrań: 1309)
03-06-2012 13:08
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5CII Offline
Użytkownik
***

Liczba postów: 194
Dołączył: 14-12-2009
Post: #17
RE: Jak ocenić moc na wyjściu lampowego PA?
AdamC- dzięki za schemat bardzo dużo osób to skopiowało i pracowało aktywnie na pasmach w tych latach.Ja w 1967/68 popełniłem ten nadajnik,pierwszym był SP5CJY wykonał go także SP5DXU Był podstawowym wyposażeniem klubu w Pułtusku SP5PAU przy Technikum Radiowym.Ja w swoim egzemplarzu generator VFO z EL83 zmieniłem na ECF82 Na triodzie generator, a drajwer na 6P15P poprawiło pracę-moc na 21 i 28Mhz.
Bardzo dobra udana konstrukcja a jakie dx-y szły na tym -odbiornik Calypso i konwerter na ECH81 -takie były początki...
73!!

(Ten post był ostatnio modyfikowany: 09-06-2012 12:29 przez SP5CII.)
09-06-2012 12:25
