HUSAREK - nowa homodyna dla "każdego"

[SP9MZU]

Witam wszystkich kolegów.
To mój pierwszy wpis na forum.
Skończyłem montaż modułu automatyki i uruchomiłem tor odbiorczy, włącznie z ARW i S-metrem.
Do uruchomienia został wzmacniacz mikrofonowy; jeszcze nie zrobiłem układu led/fotorezystor.
Jutro pokażę zdjęcia.
Rysiek.

[TG50]

Piotrze, trzy lata temu moja wiedza na temat polifazera była mniejsza dlatego zbyt rygorystycznie podszedłem do wyboru kondensatorów. Teraz widzę, że można zrobić to taniej i szybciej a efekt będzie porównywalny. Napisałem o tym tylko dlatego aby inni nie popełnili tego samego błędu przy budowie Husarka

(27-09-2012 17:19)SQ5KHA napisał(a):  Przy pomiarach pojemności z ciekawości zmierzyłem też dobroć Q i ku mojemu zaskoczeniu była to wartość powyżej 900, nawet musiałem, zmniejszyć F pomiaru do 100Hz, ponieważ przy 1kHz wartość Q była ponad 999 i miernik wyświetlał „---„ przekroczenie zakresu.

Darku to wygląda bardzo dziwnie, dla kondensatorów jest odwrotnie niż dla cewek tzn. reaktancja pojemnościowa jest odwrotnie proporcjonalna do częstotliwości.
Jeśli dobroć kondensatora była zbyt duża dla 1khz to należało podnieś częstotliwość pomiaru, spada wtedy reaktancja Xc kondensatora oraz powinna spaść dobroć (Q=Xc/Rs) bo straty zmienią się nieznacznie.
Jeśli przełączyłeś miernik na 100Hz to dobroć powinna być jeszcze większa a u Ciebie wyszło odwrotnie. Coś tu jest nie tak! Może wraz ze zmianą częstotliwości mocno zmienia się Rs kondensatora.

Weź bardzo dobry kondensator mikowy i zmierz dobroć dla różnych częstotliwości pomiaru i porównaj. Wydaje mi się że wraz ze wzrostem częstotliwości dobroć kondensatora powinna maleć.

[SP4HKQ]

Ten ESKORT dziwnie mierzy oporność czynną. Wygląda że robi ten pomiar zmiennym napięciem. Rozbieżności wyszły przy pomiarze cewek. Cewka zmierzona zwykłym omomierzem wykazywała 2,7 Oma, a ESKORTem wielokrotnie więcej. Myślę że pomiary kondensatorów dobrze by było powtórzyć na mierniku innej firmy.

[SQ8NVF]

Gdy będę dokonywał doboru kondensatorów do polifazerów, wykonam pomiary na mierniku MCH2811C. Nie jest to jakiś firmowy sprzęt, ale dysponuje dokładnością pomiaru na poziomie 0,25% i może mierzyć dobroć czy rezystancję na 100Hz, 1kHz i 10kHz w tym pomiary 4-przewodowe.

[SP6EER]

Uruchomiłem część odbiorczą Husarka na 3.5 , 7 , i 14 MHz. Pierwsze wrażenia odsłuchowe bardzo pozytywne.Radio ma fajne audio a największe wrażenie robi filtr m.cz. i automatyka (ukłon dla projektantów). Porównanie odbioru z ICOM-7000 i Plessey,em SKANTI wskazują na dobre parametry Husarka – myślę że kiedyś to dokładnie pomierzymy ! Synteza SP5FCS klasą samą w sobie . Moje gratulacje ADAM. Dalsze wrażenia opiszę po obsłuchaniu radia na różnych antenach i w różnych warunkach propagacyjnych.

[SP9HVW]

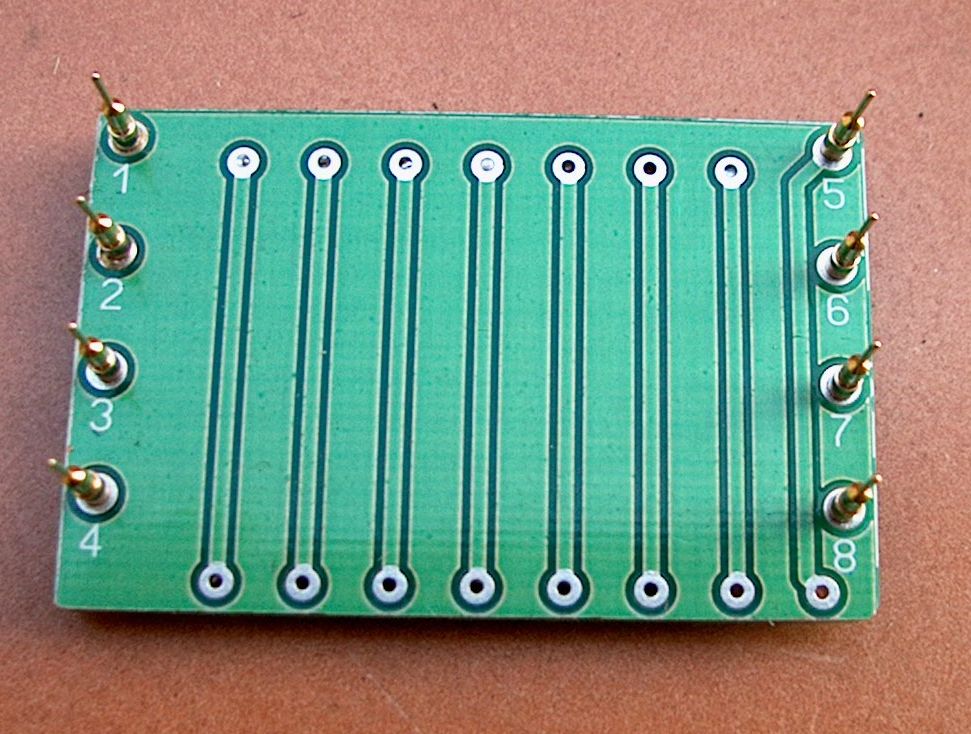

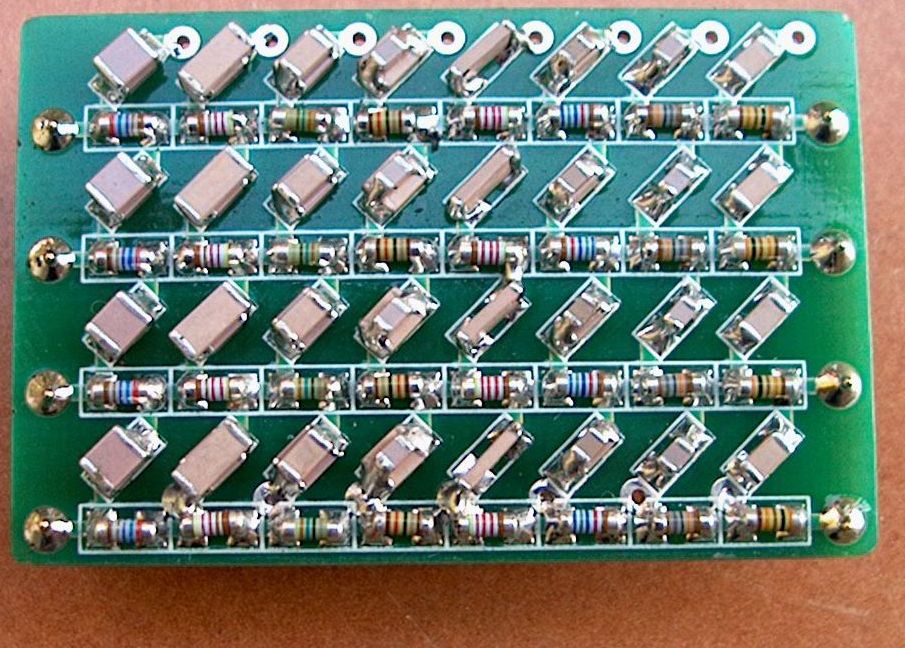

Przykład polifazera z postu #146 typ A. Pojemności złożone z kondensatorów smd -C0G (NP0) 20n -(10n +10n), 15,6n- (10n +5,6n),12,2n- (10n +2,2n), 8,3n-(6,8n+1,5n), 5,6n, 4,7n - (2,2n+2,2n + 300pf), 3n - (1,5n + 1,5n), 2,2n. Rezystory to MM204, 1%, 50ppm.

[SQ5KHA]

(28-09-2012 23:08)TG50 napisał(a):  Weź bardzo dobry kondensator mikowy i zmierz dobroć dla różnych częstotliwości pomiaru i porównaj. Wydaje mi się że wraz ze wzrostem częstotliwości dobroć kondensatora powinna maleć.

Witam,
znalazłem u siebie tylko taki kondensator MIFLEX SGM-3 390pF/500V,
Pomiary:
100Hz Q=540
1kHz Q=935
10kHz Q=62.5

Jeszcze raz pomiary dla kondensatora MKT 33nF/250V raster 5mm
100Hz Q=710
1kHz Q= poza zakresem
10kHz Q= poza zakresem

Inny kondensator MKT 47nF 63V
100Hz Q=400
1kHz Q=226
10kHz Q=122
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Mam jeszcze jedno pytanie związane z filtrem m.cz, na schemacie w sprzężeniu zwrotnym równolegle do rezystora 47k w obu wzmacniaczach jest kondensator 1nF, ale nie widzę tych kondensatorów na płytce kolegi Janusza SP5BMP, ani na płytce kolegi Adama SP5FCS, chyba że czegoś nie dopatrzyłem.

73 Darek

[SP5BMP]

Darku , kondensatory zostały dołożone po zrobieniu fotki i umieszczone na schemacie jako C34, C36. Wartość ich obniżyłem do 470pF i zostało to uwzględnione. Pozdrawiam, Janusz.

[SQ5KHA]

Dziękuje bardzo Janusz za odpowiedź, ponieważ nie posiadam NWT, czy mogę sprawdzić ten filtr przy pomocy generatora i oscyloskopu, czy taki pomiar nie wiele mi powie o charakterystyce filtru.

73Darek

[SP5BMP]

Jak najbardziej możesz w ten sposób sprawdzić charakterystykę filtru. NWT się do tego celu nie nadaje. O ile na wejście zmontowanego radia można podać sygnał np. 7MHz, to na wyjściu będziesz miał mcz. i tej częstotliwości nie zmierzy AD8307. Musiałbyś przerabiać jego wejście. Powodzenia w pomiarach. Janusz.
