AD8302 - pierwsze starcie 0:1

[M72M72]

Zła passa trwa. Zrobiłem układ testowy żeby zapoznać się z AD8302.
Jako schemat wziąłem kawałek MAX-a 6
Dziwnie się to wszystko zachowuje albo ja czegoś nie kumam. Z tego co mi się wydaje to układ z niepodłączonym wejściem (przesunięcie fazowe = 0) powinien dawać na wyjściu ok. 1,8V a jest 1V. Po zwarciu wejścia dalej 1V.
Układ testowałem w ten sposób że podłączałem sygnały z karty muzycznej (1000-20000 Hz).
Sygnałem były 2 ścieżki z tą samą częstotliwością lecz przesuwałem je w fazie względem siebie. Próbowałem też 2 częstotliwości różniących się o 1Hz żeby zdudnić sygnał.
W efekcie zawsze dostawałem na wyjściu fazowym to co na wejściu ale o amplitudzie ok 0,2V zamiast napięcia stałego.
W związku z tym, się zapytuję czy ktoś by się nie zgodził przetestować tego zmontowanego układu ?
Daje w prezencie oprócz układu testowego, dwa nowe scalaki AD8302.
W zamian oczekuję tylko wskazania błędu.

Manual

FOTKI UKŁADU

ps. rezystory 51Ohm to sklejki 2x100 + 1, wszystkie elementy nówki.

[SP6AUO]

Witam.
Brak kondensatorów na pinach stabilizatora.Na we 330nF,na wy 100nF.
To są dwa kondensatory przypisane nie do dalszego układu tylko do 7805.
Między innymi zapobiegają oscylacji pasożytniczej stabilizatora.

[SP4EJT]

Ja chętnie pomogę ... chcesz to do mnie wysłać ?
Najpierw spróbowałbym Tobie pomóc na odległość ... narysuj na kartce schemat z wartościami elementów (pojemności najważniejsze), zrób zdjęcie i wstaw tu na forum ... podejrzewam że wszystko się rozjaśni.
Chyba, że dosłownie wszystkie wartości zastosowałeś identyczne jak w tym linku do MAX'a ...
Jak miałbym strzelać teraz ... to obstawiam zbyt małe pojemności w stosunku do tej częstotliwości którą stosujesz.

[M72M72]

(08-05-2017 14:22)SP4EJT napisał(a):  Ja chętnie pomogę ... chcesz to do mnie wysłać ?
Najpierw spróbowałbym Tobie pomóc na odległość ... narysuj na kartce schemat z wartościami elementów (pojemności najważniejsze), zrób zdjęcie i wstaw tu na forum ... podejrzewam że wszystko się rozjaśni.
Chyba, że dosłownie wszystkie wartości zastosowałeś identyczne jak w tym linku do MAX'a ...
Jak miałbym strzelać teraz ... to obstawiam zbyt małe pojemności w stosunku do tej częstotliwości którą stosujesz.

Wielkie dzięki za zainteresowanie ale już jeden z kolegów już zaoferował testy.
Ale tak teoretyzując.
Czy dobrze zrozumiałem manual tzn że po podłączeniu zasilania na wyjściu fazowym powinno być 1,8V tak na dzień dobry ? (jest 1V)

[SP4EJT]

Ja nie robiłem takiego doświadczenia ale mam gdzieś starą płytkę, na której trenowałem i jak ja znajdę to spróbuje to sprawdzić.

---

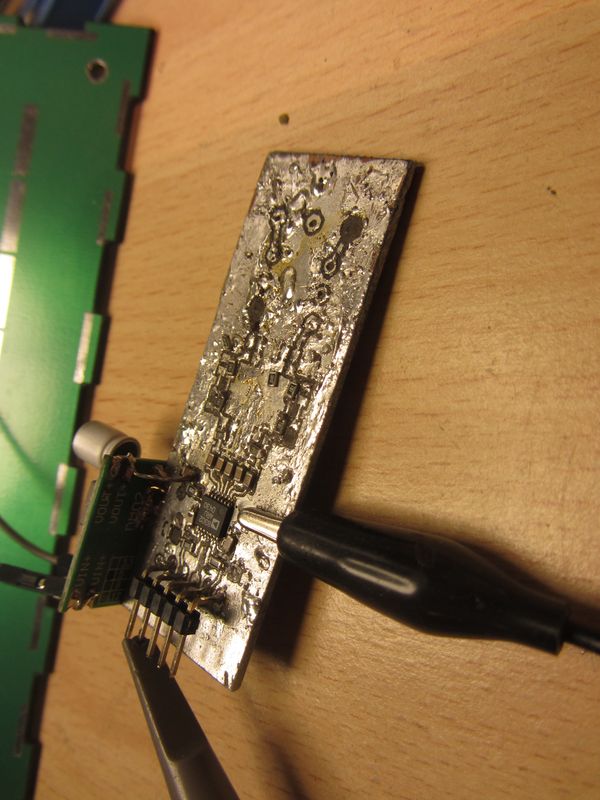

Znalazłem płytkę ... troche w opłakanym stanie ale pomierzyć sie dało.
Obydwa wejścia terminowane rezystorami 180R.

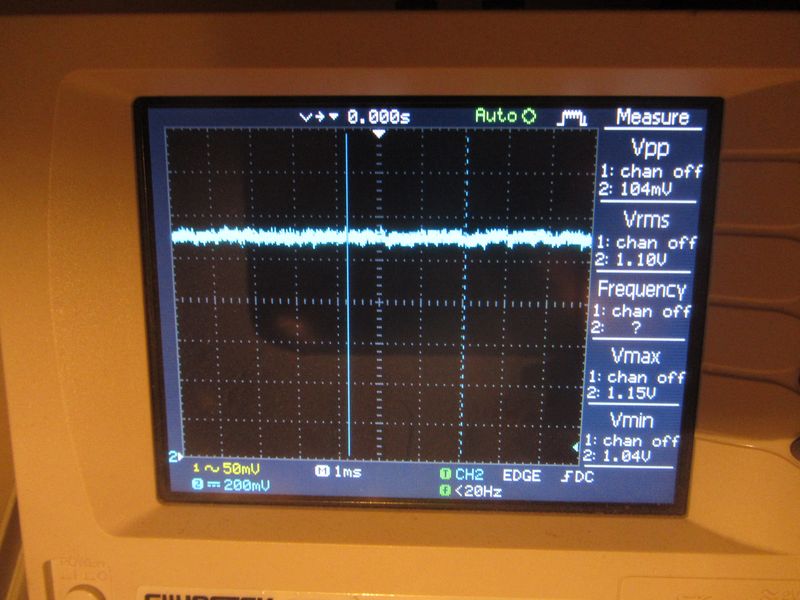

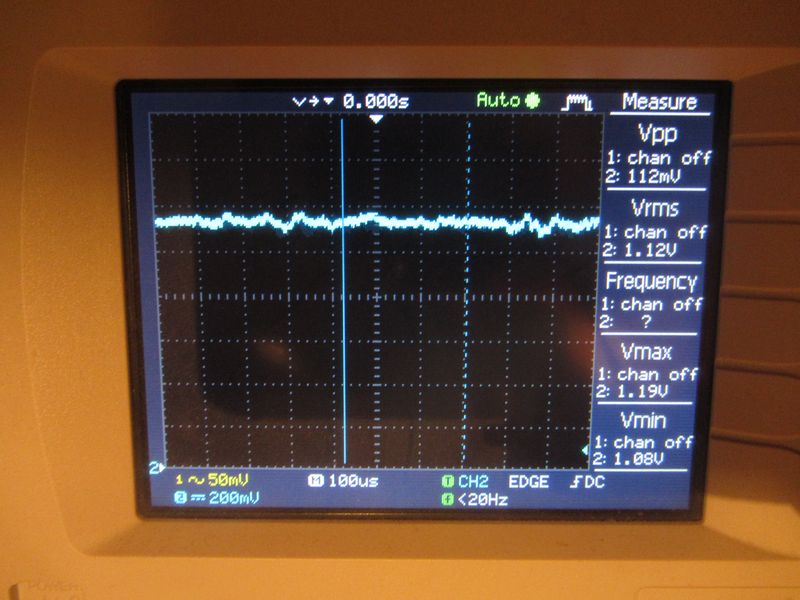

Załączone zdjęcia oscylogramów.
Wygląda na to że mamy podobną sytuację ... więc raczej nie powinno być, jak piszesz, "na dzień dobry" 1,8V. Układ ten nie dostaje minimalnego, potrzebnego napięcia do rozróżnienia fazy i pewnie dla tego tak się dzieje.

[M72M72]

Może kupiłem chińskie malowanki zamiast ad8302 , się okaże.
