SP4HKQ · 08-09-2012 15:56

Witku wymiar 104 jest na zewnątrz kształtownika i tak naprawdę wynosi 103,6 mm. Grubość ścianek kształtownika jest równa 1.8 mm. Wykonany jest ze stopu aluminium magnezowo-krzemowego. Dzięki temu obrabia się jak sprężysta blacha stalowa zachowując właściwości obróbki skrawaniem (czytaj pilnikiem) blachy aluminiowej. Ten stop się trwale nie odkształca gdy mocniej pociągniemy pilnikiem.

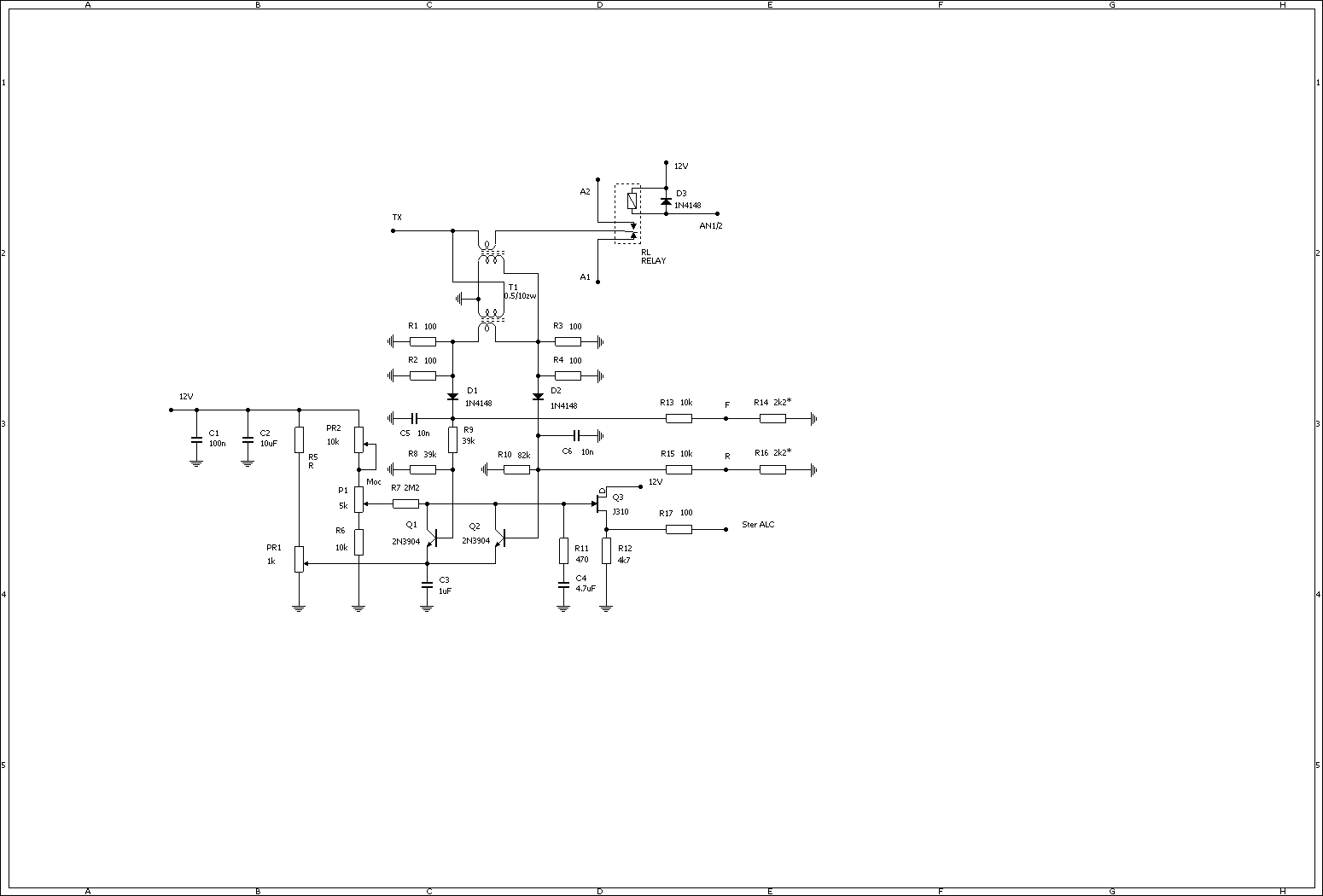

Poniżej zamieszczam schemat płytki antenowej. Układ opracował Piotr SP9FKP. Ja go tylko odrobinę zmodernizowałem na potrzeby radia stacjonarnego o mocy do 20 W. Pomiar następuje przez przekładnik prądowy obciążony na wszystkich wrotach opornością 50 Om. Ma on przełożenie 1/20. Przy mocy 16-20 W na oporności anteny odkłada się napięcie 82-90 Vpp. Więc napięcie pomiarowe po prostowniku szczytowym wyniesie ok 4.1-4.5 V. Regulację mocy na płytce PA HUSAR realizujemy sterując prądowo diodami PIN tłumika wejściowego. Na płytce antenowej tą funkcje pełni sterowane napięciem z potencjometru P1 źródło prądowe wykonane na tranzystorze Q3. Rezystory R6 i PR2 ograniczają zakres regulowanej mocy. Natomiast tranzystory Q1 i Q2 realizują zabezpieczenie przed nadmiernym wzrostem SWR (powyżej 3) gdy pracujemy pełną mocą PA. Pomiar SWR będzie realizować synteza SP-HM. Wykorzystane przetworniki procesora wymagają aby maksymalnie napięcie pomiarowe nie przekroczyło 1V. Dlatego oporniki R14 i R16 przy gnieździe R F muszą być dobrane na tę wartość wyjściowego napięcia.
Wartości elementów na schemacie są jeszcze teoretyczne, ponieważ nie wykonałem tej płytki. W najbliższym czasie zamieszczę schemat uzupełniony o wartości pomierzone w układzie rzeczywistym.

SP3NYF · 08-09-2012 22:16

Adam, Twoja propozycja bardzo przypomina SDR-Cube (http://www.sdr-cube.com). Wzorowałeś się, czy przypadkowa zbieżność? Pytam z czystej ciekawości będąc zdecydowanym zwolennikiem front paneli typu poziomy prostokąt.

SP5CTD · 09-09-2012 13:07

Witam,
Z dużą przyjemnością obserwuję rozwój konstrukcji HUSARKA. To bardzo przemyślana konstrukcja z perspektywą rozwoju. Wielki szacunek dla autorów tego projektu, którzy budują autorytet polskiego krótkofalarstwa. Jestem zwolennikiem montażu przewlekanego, ale z dużym uznaniem przyjmuję płytki opracowane dla elementów SMD, ponieważ są opracowane bardzo przejrzyście. To ułatwia montaż, szczególnie mniej doświadczonym i osobom z mniej sprawnym wzrokiem. Nie wdając się w wymienianie zalet technicznych, zdecydowałem się na budowę HUSARKA. Na tą chwilę od lat czekała obudowa, której zdjęcia załączyłem. Ma wymiary 350 x 155 mm i głębokość 210 mm. Do jej budowy zastosowałem profile z odzysku, które były stosowane do produkcji zasilaczy ZT-980 i pokrewnych. Zasilacz już dawno uruchomiony i wygrzany.
Jarek, SP5CTD.

SP4HKQ · 09-09-2012 14:42

Po uwagach kolegów z grupy poprawiłem schemat i projekty płytek antenowych do HUSARKA. Dodałem dodatkowy PR3 do regulacji poziomu SWR który ogranicza moc maksymalną wzmacniacza. Zmieniłem wartości rezystorów w dzielnikach napięć regulacyjnych. Obecnie są bliżej "prawdy". Wyeliminowałem "podwójne" obciążenie diod pomiarowych i zmieniłem ich typ. Dodałem dławiki filtrujące napięcie pomiarowe podawane na przetwornik procesora syntezy. Nadal pozostaje ograniczenie 1 V maksymalnego napięcia. Przekaźnik antenowy to JZC-6F z cewką na 12 V.
W załączeniu już chyba prawidłowe projekty płytek i schemat. Gdy były błędy to proszę o info.
Już musiałem poprawić. Przeniosłem oporniki 15k przed dławik. Wiec zmieniam pliki projektów.

SP5FCS · 09-09-2012 15:21

Zbyszek, ogólna koncepcja obudowy typu "tower" jest podobna do sdr-cube mimo, że nie wzorowałem się na tej obudowie. Tego typu rozwiązania znane są z komputerów PC oraz wież audio i to te ostatnie podsunęły mi ten pomysł. Nawet jeśli powstanie tylko jedno radio w tej obudowie to też dobrze, będzie oryginalnie i jedyne w swoim wyglądzie. Docelowo w podobnych wymiarach chcę wykonać kolumnę głośnikową oraz wzmacniacz 150W z zasilaczem sieciowym (zestaw trzy wieże). Na wyjazdy "gołe" radio, stacjonarnie zestaw.

Witamy Kolegę Jarka SP5CTD w zespole budującym HUSARKI, grupa ładnie nam rośnie, zapraszamy kolejnych "cichych sympatyków" do budowania i współpracy.

Pisaliśmy o tym, że pełna dokumentacja będzie dostępna po ŁOŚ 2013 ale część materiałów będzie publikowana na bieżąco i w zasadzie w każdej chwili możemy zacząć przygodę z tym radiem. Każdy kto opanował termotransfer może już w tej chwili wykonać moduł filtrów m.cz. oraz automatyki. Może uda się również przerobić druk homodyny aby był do wykonania domowymi metodami.
Do pierwszych testów możemy wykorzystać sterownik syntezy 4Z5KY na układzie Si570. Sam generator Si570 proponuję wykonać na module przewidzianym do sterownika SPHM i podłączyć go do procesora poprzez złącze. Takie rozwiązanie pozwoli łatwo zamieniać sterowniki 4Z5KY/SPHM bez przerabiania modułu.

Każdy kto pokaże na forum uruchomione moduły HUSARKA otrzyma z mojej strony wszelką pomoc w wykonaniu i uruchomieniu sterownika SPHM na wyświetlaczu TFT z panelem dotykowym, również przed spotkaniem ŁOŚ 2013.

Dla Kolegów projektujących własny front do Husarka - tu są dokładne wymiary wyświetlacza TFT 3,5 cala.
Wyświetlacz do nabycia na popularnym portalu (145zł+wysyłka).

SP3GTG · 10-09-2012 8:46

Dziś uruchomiłem Husarka pracującego na Si570 ze sterownika z kolorowym TFT i panelem dotykowym SPHM.
Jest to homodyna w pierwszej wersji, z mcz. I wersji z filtrem na głowicach magnetofonowych.
Wkrótce płytka mcz. zostanie zastąpiona nową z ARW i sterowaniem S-metra na AD8307.
Sterownik działa wspaniale, wyświetlacz prezentuje się okazale, jest funkcjonalny, intuicyjny i
charakterystyczny dla Husarka. Zastosowałem enkoder magnetyczny na AS 5040.
Obawy niektórych kolegów, że będzie słychać pukanie „zamrażania” syntezy okazały
się całkiem nie uzasadnione, gdyż praktycznie w szumie na paśmie nic nie słychać.

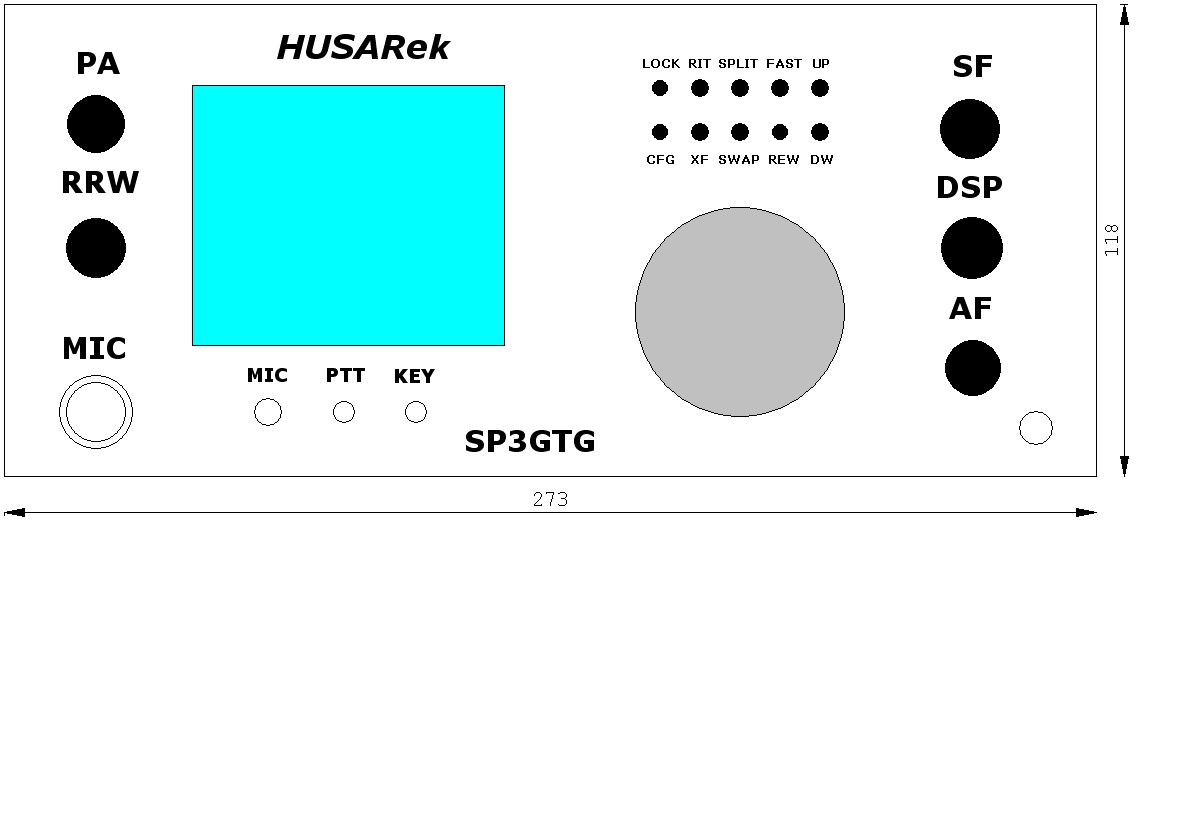

Aktualnie pracuję nad maskownicą front –panelu, której wersję roboczą prezentuję w załączniku.
Jarek SP5CTD witam w grupie i życzę powodzenia w budowie Husarka.

Szczególne i serdeczne podziękowania przekazuję dla twórcy sterownika
Kolegi Adama SP5FCS za natychmiastową i fachową pomoc w trakcie uruchamiania sterownika.
Pozdrawiam
Andrzej

SP9IZM · 10-09-2012 19:05

Każdy preferuje jakiś typ obudowy. Chciałbym przedstawić moją wersję - obudowa na bazie radiotelefonu 3011.
Tak miało być jak na zdjęciach ( płytki zmodernizowanego Piligrima), jednak po pojawieniu się syntezy Adama SP5FCS i dzięki Jego namowom postanowiłem przyłączyć do grupy budującej Husarka. Wnętrze obudowy po niewielkich zmianach pomieści opracowane przez Kolegów płytki .

SP4HKQ · 10-09-2012 19:29

Witamy Jerzego SP9IZM w naszym gronie-budowniczych HUSARKA.
Ja dzięki pomocy Piotra SP9FKP i Henryka SP2JQR znalazłem kolejny byk na schemacie płytki antenowej HUSARKA. Założyłem że napięcie odcięcia J310 dodaje się do napięcia wyjściowego na gnieździe sterowania. Zapomniałem, że to napięcie jest ujemne i wynosi ok -2.5 V.

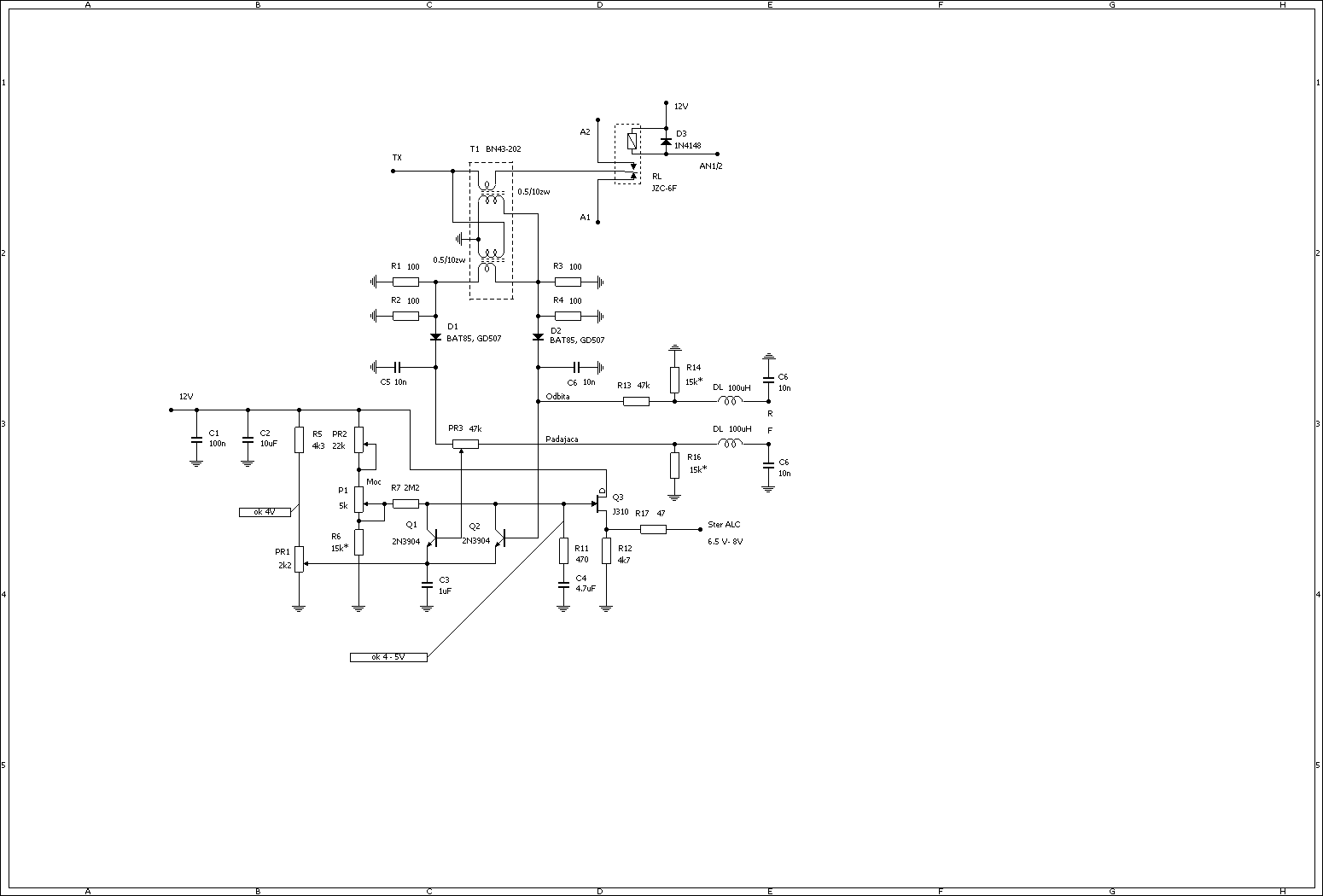

W załączeniu poprawiony schemat płytki antenowej. Zmienione zostały wartości rezystorów PR2 i R6 w dzielniku napięcia. Projekt PCB jest zgodny ze schematem.

SP5FCS · 10-09-2012 22:56

Mostek pomiarowy SWR-a
Moja prototypowa wersja mostka pomiarowego do prób ze sterownikiem syntezy. Bardzo prosty do wykonania druk, elementy przewlekane, plik źródłowy do modyfikacji pod własne potrzeby. Zamieszczam aby pokazać sposób nawinięcia uzwojeń na rdzeniu.

Indukcyjności do filtrów akustycznych
Pomierzyłem kilkanaście gotowych cewek 160mH do filtrów akustycznych, których indukcyjność była określana poprzez metodę pomiaru częstotliwości ze względu na brak miernika o tak dużym zakresie pomiaru. Pomiary wykonałem fabrycznym mostkiem RLC firmy ESCORT typ ELC-131D.

Wszystkie cewki miały indukcyjność w przedziale 158...162mH oraz dobroć mierzoną przy 1kHz około 60-70. Wynik jest bardzo dobry i potwierdza skuteczność metody pomiaru dużych indukcyjności zastosowanej przez Janusza SP5BMP i Zdzisława SP6EER.

SP4HKQ · 12-09-2012 19:44

Prototypy HUSARKÓW które uruchomili SP5BMP, SP9HVW, SP6EER i SP3GTG powstały w oparciu o płytkę homodynową z HUSARa. Różni się ona tylko nieznacznie od płyty homodynowej HUSARKA. Podstawowa różnica to zastąpienie układów półprzewodnikowych w obudowach SMD układami w PDIP. Grupa HUSAR dysponuje już fabrycznymi płytkami homodyny do HUSARKA. Jednak do czasu sprawdzenia poprawności projektu nie prezentujemy źródeł PCB na forum. Dla przypomnienia prezentuję projekt PCB homodyny z HUSARa.

Dziś skończyłem projekt płytki filtrów pasmowych do HUSARKA. Obsługuje ona 5 pasm. Na płytce znajduje się także przełącznik Rx/Tx, dwa tłumiki -6 i -12 dB, oraz wzmacniacz +12 dB. Płytka przeznaczona jest do własnoręcznego wykonania "na żelazku". Projekt druku jest jednostronny, druga strona to masa. Osoby które zechcą wykonać wszystkie 9 pasm, powinny wyciąć z zaprezentowanego projektu 4 pasma i dołożyć na kanapkę łącząc stosowne punkty.
Projekt filtrów powstał na bazie projektu PA3AKE. Wartości indukcyjności i pojemności są identyczne z tym projektem. Schemat płytki zaprezentuję za kilka dni.
Proszę o uwagi do projektu HUSAREK BPF.
