Prosty odbiornik reakcyjny.
SQ8NZD Offline
Adrian
*****

Liczba postów: 827
Dołączył: 11-02-2011
Post: #1
Prosty odbiornik reakcyjny.
Witam ! Mam problem. Które złącza się nie stykają. Nie ma kropek na styku elementów elektronicznych.

http://www.qsl.net/pa2ohh/08regrx.gif

Chodzi mi o kondensator zmienny 350p i kabelek wychodzący z potencjonera RF attenuator 1kom.
(Ten post był ostatnio modyfikowany: 07-10-2011 17:38 przez SQ8NZD.)
07-10-2011 17:38
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9MRN Offline
MAc
*****

Liczba postów: 818
Dołączył: 29-08-2009
Post: #2
RE: Prosty odbiornik reakcyjny.
1. od tłumika antenowego idzie tylko do cewki
2. Dolny styk kondensatora strojeniowego - tylko do masy

więcej nie widzę
73
MAc
07-10-2011 17:40
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ3SHF Offline


Liczba postów: 1
Dołączył: 18-08-2011
Post: #3
RE: Prosty odbiornik reakcyjny.
Witam

Chciałbym się dowiedzieć czy ktoś zbudował ten odbiornik ?
Potrzebuję mały i prosty odbiornik do odsłuchu podczas dostrajania Tx w Taurusie 20m .

Pozdrawiam 73!
10-10-2011 22:04
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8NZD Offline
Adrian
*****

Liczba postów: 827
Dołączył: 11-02-2011
Post: #4
RE: Prosty odbiornik reakcyjny.
Mam pytanko. Czy tranzystor BF256c można zastąpić BF245c ?
17-10-2011 19:21
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9MRN Offline
MAc
*****

Liczba postów: 818
Dołączył: 29-08-2009
Post: #5
RE: Prosty odbiornik reakcyjny.
245 ma trochę większe szumy. Uwaga, mają inaczej wyprowadzenia!!!!!!

MAc
mrn
17-10-2011 19:37
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8NZD Offline
Adrian
*****

Liczba postów: 827
Dołączył: 11-02-2011
Post: #6
RE: Prosty odbiornik reakcyjny.
Ale jako tako będzie chodził ?
17-10-2011 19:41
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9MRN Offline
MAc
*****

Liczba postów: 818
Dołączył: 29-08-2009
Post: #7
RE: Prosty odbiornik reakcyjny.
dawno dawno temu.... często stosowalem 245 za 256, bo były niedostępne.
Zadziala.
możesz też wsadzić j310

MAc
17-10-2011 20:04
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8NZD Offline
Adrian
*****

Liczba postów: 827
Dołączył: 11-02-2011
Post: #8
RE: Prosty odbiornik reakcyjny.
Dzięki. Mam także j310.
17-10-2011 21:04
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
bukowytrzmiel Offline


Liczba postów: 3
Dołączył: 07-06-2011
Post: #9
RE: Prosty odbiornik reakcyjny.

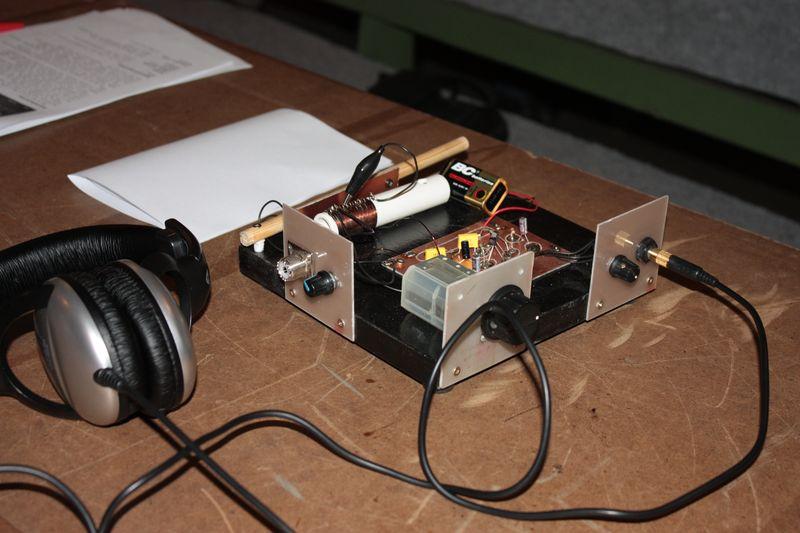

Zbudowałem ten odbiornik używając metody Manhattan Style. Metoda jest niesamowicie szybka i skuteczna. Odbiornik działał od pierwszego włączenia. Ważną sprawą jest dobry stan/jakość potencjometru 1k odpowiedzialnego za regulację reakcji. Jakiekolwiek trzaski znacznie zmniejszają komfort korzystania z odbiornika. Pod tym właśnie względem zdecydowanie lepsze jest rozwiązanie z kondensatorem zmiennym regulującym poziom reakcji. Jednak rozwiązanie z potencjometrem jest szybsze/tańsze/dostępniejsze/mniejsze. Jestem bardzo ciekawy czy udało się Tobie zbudować ten układzik. Zdjęcie byłoby fajnym dodatkiem do tego wątku. Ja podrzucam zdjęcie mojego "A GOOD REGENERATIVE RECEIVER
WITH SIMPLE FINE TUNING" by PA2OHH


Załączone pliki Miniatury
29-11-2011 12:50
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
bukowytrzmiel Offline


Liczba postów: 3
Dołączył: 07-06-2011
Post: #10
RE: Prosty odbiornik reakcyjny.

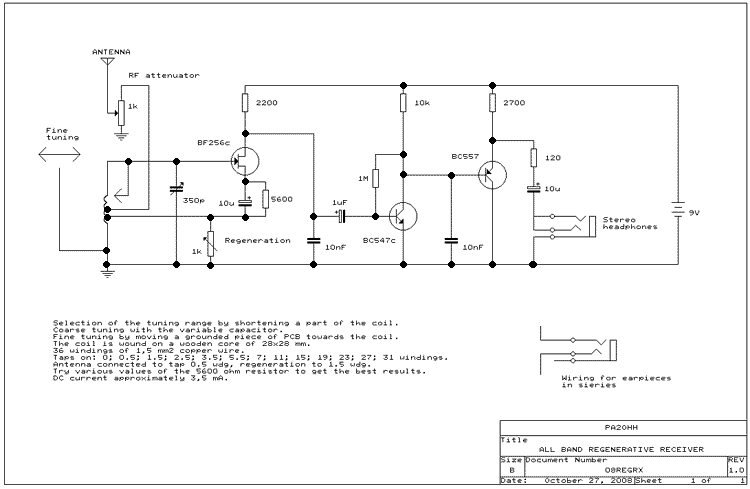

W załączniku poprawiona wersja schematu uzupełniona o kropki.


Załączone pliki Miniatury
01-12-2011 15:00
