US5MSQ - transceiver
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #41
RE: US5MSQ - transceiver
A możesz podać linka? Robiłem to już około 3-4 lat temu z dobrymi rezultatami, patrz między innymi na prace IK1ODO
27-04-2012 20:50
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ7HJB
Unregistered


Post: #42
RE: US5MSQ - transceiver
Witam!
Widziałem, że stosowałeś dipleksery w trx sdr. Zastanawiałem się czy można podobne zastosować w homodynie. Tyle, że policzone dla 3kHz. Tylko jaka oporność?
A to link
http://www.cqham.ru/forum/showthread.php?t=10090
Czytaj w okolicach 50 strony
Pozdrawiam
27-04-2012 22:28
Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #43
RE: US5MSQ - transceiver
Marku spokojnie możesz zastosować diplekser podany przeze mnie, pamiętaj jednak, że wzmacniacze muszą pracować jako odwracające i mieć odpowiedni opornik na wejściu bo on stanowi element dopasowania -tak jest to najprościej zrealizować. Piligrim i US5MSQ też ma znacznie szersze pasmo detektora. Selektywność w tym radiu uzyskiwania jest w filtrach m.cz. po układzie przesuwników fazowych. Mógłbyś podać bliżej strony ;-)
(Ten post był ostatnio modyfikowany: 28-04-2012 6:34 przez SQ4AVS.)
28-04-2012 6:34
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JH Offline
Waldek
**

Liczba postów: 86
Dołączył: 18-06-2009
Post: #44
RE: US5MSQ - transceiver
(28-04-2012 6:34)SQ4AVS napisał(a):  Mógłbyś podać bliżej strony ;-)


Załączone pliki
.pdf  Mix.pdf (Rozmiar: 182.82 KB / Pobrań: 1402)
(Ten post był ostatnio modyfikowany: 28-04-2012 7:29 przez SP2JH.)
28-04-2012 7:29
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ7HJB
Unregistered


Post: #45
RE: US5MSQ - transceiver
Witam!
A jak powinno wyglądać takie dopasowanie w przypadku stosowania NE5532? Na jaką oporność obliczać diplexer ?
Jeśli selektywność uzyskiwana jest w torze m.cz. To czy zastosowanie dipleksera ją poprawi?
Chodzi mi o polepszenie selektywności. Tylko, żeby nie było przerostu formy nad treścią.
Jeśli autor projektu tego nie zrobił to może taka modyfikacja nie poprawi znacząco selektywności.
Czym dalej w las tym więcej drzew...
28-04-2012 11:01
Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #46
RE: US5MSQ - transceiver
Marku selektywność ma w tu dwa czynniki tłumienie częstotliwości lustrzanej i częstotliwości wysokotonowych. Diplekser stłumi Ci tylko sygnały wysokotonowe i to w mniejszym stopniu niż gdybyś wykonał filtr z taką ilością cewek jak użyjesz w diplekserze. Diplekser stosuje się w innym celu.
28-04-2012 16:22
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ7HJB
Unregistered


Post: #47
RE: US5MSQ - transceiver
OK
Pisz Rafał dalej. Nauka nie idzie w las tylko w nas.
Diplekser służy do .... zapewnia dopasowanie oporności w paśmie na jakie został obliczony....
28-04-2012 16:50
Odpowiedz cytując ten post
SP5BMP Offline
Janusz
****

Liczba postów: 603
Dołączył: 02-11-2010
Post: #48
RE: US5MSQ - transceiver
"Chodzi mi o polepszenie selektywności. Tylko, żeby nie było przerostu formy nad treścią."

Selektywność to tłumienie sygnałów będących poza pasmem filtru Rx , ale będących w jego pobliżu. Decyduje o tym stromość filtru , który posiada odbiornik. Tłumienie częstotliwości lustrzanej to oddzielny parametr . Jeśli chcesz Marku uzyskać lepszą selektywność w homodynie to proponuję wykonać LPF zbudowany z elementów LC.. A diplexer tak jak napisał Rafał stosuje się w innym celu. Pozdrawiam.
28-04-2012 20:07
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #49
RE: US5MSQ - transceiver
Ja myślę, że Markowi chodziło o oba czynniki naraz bo w homodynie oba są bardzo blisko siebie.
28-04-2012 21:11
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ7HJB
Unregistered


Post: #50
RE: US5MSQ - transceiver
Cześć!

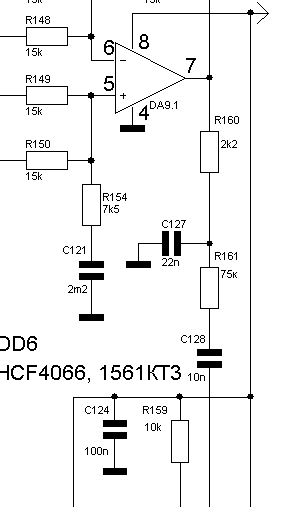

Dokładnie chciałbym uzyskać lepszą selektywność, czyli wykonuję filtr LPF np. obliczony na 3kHz i włączam go w miejsce elementów R160, R161, C127?
Tylko jaką oporność przyjąć do obliczeń.
Rafał podaj mi więcej informacji na temat stosowania diplekserów. Tylko mała prośba, żeby były w rodzimym języku.
Pozdrawiam Marek SQ7HJB
