Filtry BPF na 2 pasma
Witam

znalezione w sieci Universal Dual BPF

http://www.kitsandparts.com/bpf2.php

Pozdrawiam Piotr SP5FCI
16-11-2010 19:35
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,498
Dołączył: 23-08-2009
Post: #2
RE: Filtry BPF na 2 pasma
Ładne, podobne tylko trzyobwodowe wykonuję do swoich TRXów.
W/g podanych danych na pasmo 7MHz szerokość dla 3dB wynosi 150 kHz. Filtr więc nie obejmuje całego pasma 200kHz. W odbiorniku to praktycznie żadna różnica, ale dla nadajnika, jeśli będzie korzystać z tych filtrów to powyżej pasma 150kHz mniej niż połowa mocy !!! A DXy zwykle są na granicach pasm . . .
Może coś przeoczyłem, popatrzcie sami na dane.
16-11-2010 21:19
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9VNM Offline
Jerzy
***

Liczba postów: 100
Dołączył: 18-06-2009
Post: #3
RE: Filtry BPF na 2 pasma
Kolego Henryku !
Myślę, że ze względu na samorzutną łatwość budowy tak kiedyś jak i dzisiaj wielu kolegów wykonuje dwupasmowe TRXy. (zawsze to lepsze niż jednopasmowe a złożoność tylko nieco większa no i duuuużo prostsze niż urządzenia pełno pasmowe...)
Jeżeli masz sprawdzone i dobre filtry pod takie konstrukcję to ich upublicznienie byłoby bardzo pożyteczne.
73/72!
Jerzy SP9VNM
(Ten post był ostatnio modyfikowany: 20-10-2011 8:39 przez SP9VNM.)
20-10-2011 8:38
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8Z Offline
Krzysztof
****

Liczba postów: 301
Dołączył: 21-10-2010
Post: #4
RE: Filtry BPF na 2 pasma
Hmm Jurku az glupio . w pazdzierniku prosiles o pomysl na sprawdzone filtry , minely cztery miesiace i nikt nie ma pomyslu ?? Pewnie nie maja koledzy czasu ... to tak jak ja.
Na szybko tutaj, a pozniej rozwine temet w osobnym watku.
Otoz mozna wykonac filtry BPF o bardzo dobrych parametrach za tzw grosze ;-)
wygladaja jak z minionej epoki HI ale dzialaja !!!!
Jedyne co potrzebne do ich wykonania to strzykawki 5ml , cztery srednice drutu nawojowego ( i o to bedzie pewnie najtrudniej , bo nalezy stosowac drut o maksmalnie dokladnej podanej srednicy) troche kondensatorkow i trymerkow .
Kolega ze wschodu policzyl to bardzo dokladnie i jesli wykonamy to starannie to zestrojenie polegac bedzie tylko na dostrojeniu trymerami.
Obwody te maja imp. we i wy 50 ohm.
Wszelkie dane dotyczce tych obwodow znajdziecie w PDF ponizej


.pdf  SchBPF-1.pdf (Rozmiar: 12.14 KB / Pobrań: 1520)

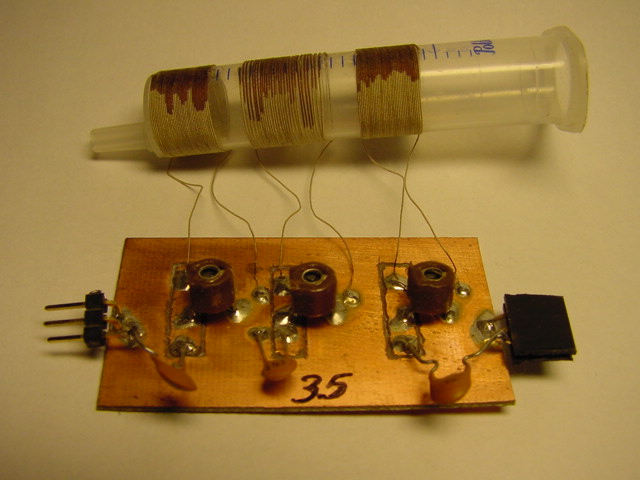

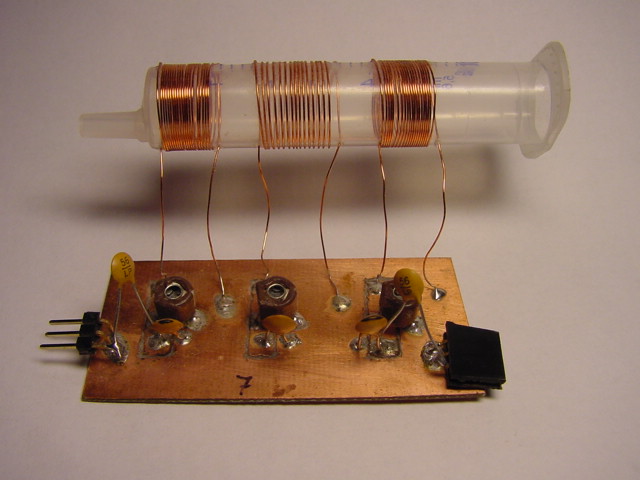

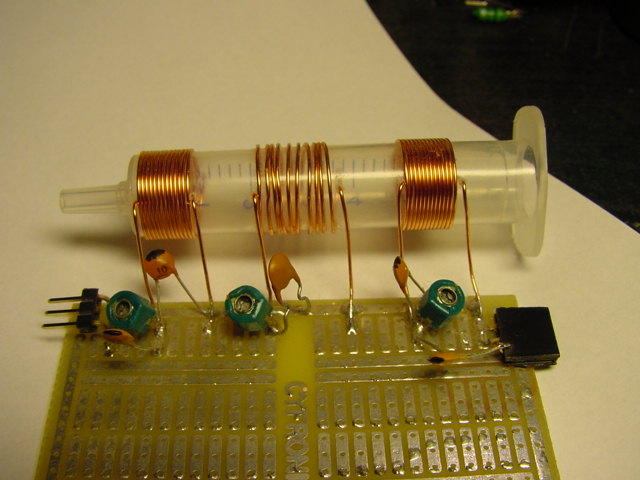

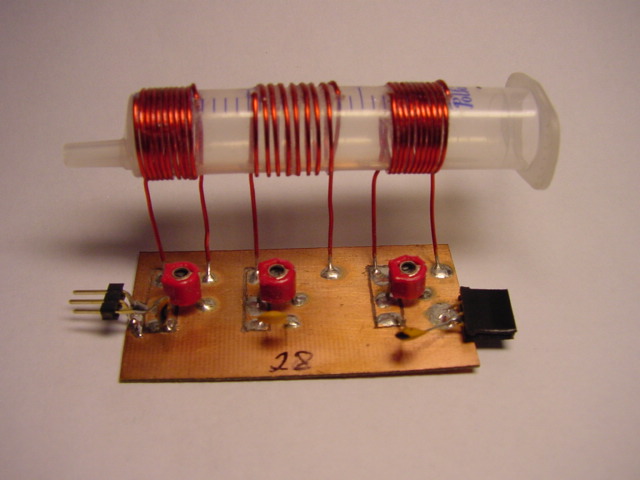

na szybko wykonane wygladaja tak jak na ponizszych foto ;-)

İmage İmage İmage İmage

wykonalem w sumie obwody na 1,8 3,5 7 14 i 28 MHz chcac sprawdzic czy zachowuja parametry ;-) i na dolnych i na gornych pasmach ... a ze pomiary zakonczyly sie sukcesem postanowilem ze zrobie caly zestaw na wszystkie 9 pasm
projektujac do tego PCB zawierajace przekazniki i reszte dodatkow HI.
Pojedyncze obwody mozna z powodzeniem stosowac w kazdej konstrukcji .
Jak widac na foto cewki nawijane byly malo starannie i w pospiechu, nastepne zrobie jak nalezy powoli i dokladnie ;-).
Oto kilka pomiarow w/w obwodow


.pdf  3.5.pdf (Rozmiar: 18.72 KB / Pobrań: 1206)

.pdf  7.pdf (Rozmiar: 17.56 KB / Pobrań: 1070)

.pdf  28.pdf (Rozmiar: 18.34 KB / Pobrań: 988)

osiagniete rezultaty to tlumienie w pasmie okolo 2dB, niezlu wspolczynnik ksztaltu
wysokie ponad 60dB tlumienie w sasiednim pasmie ...
poprawiajac wykonanie mozna lekko to jeszcze poprawic .
Jak wspomnialem trzeba zwroci uwage na dwa parametry , srednica drutow i zachowanie wlasciwych ( podanych w pierwszym PDF) wymiarow ( dlugosci nawiniecia i odleglosci miedzy cewkami).
Taka strzykawke nawijam w czasie o wiele krotszym niz jden pierscionek amidona HI.
Milej zabawy ;-)
Pozdrawiam
Krzysztof SIp
SQ8Z

p.s.
zlepienie tego posta z pomiarami zajelo mi tylko 30 minut ;-).
Przed chwila porownalem te rezultaty z filtrami PILGIRMA ;-)...
po ucywilizowaniu uzwojen ;-) te beda napewno nie gorsze ;-).
(Ten post był ostatnio modyfikowany: 05-02-2012 4:57 przez SQ8Z.)
05-02-2012 4:57
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4RNF Offline
Łukasz
***

Liczba postów: 213
Dołączył: 19-04-2010
Post: #5
RE: Filtry BPF na 2 pasma
Tu jest oryginał strony z filtrami: http://t03dsp.skydan.in.ua//

Wyniki tych strzykawek są niewiarygodne ale to na prawdę działa Big Grin

Krzysztofie, czy mógłbyś jeszcze wrzucić pomiar WFS, Z, X z VNA?

Z pozdrowieniami,
Łukasz SQ4RNF
08-02-2012 1:03
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8Z Offline
Krzysztof
****

Liczba postów: 301
Dołączył: 21-10-2010
Post: #6
RE: Filtry BPF na 2 pasma
:-)
"Wyniki tych strzykawek są niewiarygodne ale to na prawdę działa Big Grin"

czesc Lukasz... ddziala, dziala ;-).... wspominalem w prywatnej korespodencji ze mam takie i sprawdzone jako dodatkowo podlaczane do MY ;-)...
co do dopasowania,,,, wygladalo to obiecujaco.... choc wlasnie ze wzgledu na dopasowanie moja opinia jest taka ze trzeba to staranniej nawinac ...tzn o ile pamietam bylo niezle...ale uwazam ze moze byc lepiej...
Zamykam swoje NWT w puszki, mam straszny balagan , ale jak zgarne ze stolu po tej robocie podlacze MAX i oczywiscie wrzuce co wychodzi aby bylo widac...
Wiesz , zawsze jesli chcielibysmy osiagnac "akademickie" rezultaty... to te cewki robimy jak w MY i przesujwajac nie ma innej mozliwosci jak WFS ponizej 1,5 ;-)
pozdrawiam

Krzysztof SQ8Z
08-02-2012 1:41
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8Z Offline
Krzysztof
****

Liczba postów: 301
Dołączył: 21-10-2010
Post: #7
RE: Filtry BPF na 2 pasma
Zrobilem dzis mostek odbiciowy do NWT,
i na biegu podlaczylem testowane wczesniej BPF...
aby wszystko bylo jasne we BPF do mostka , wy BPF obciazone rezystorem 50 ohm
wyniki pomiarow:

jak widac wynik przyzwoity, choc po drobnej korekcji poprwi nam sie i impedancja i pasmo a moze nawet zmalej e tlumienie w pasmie

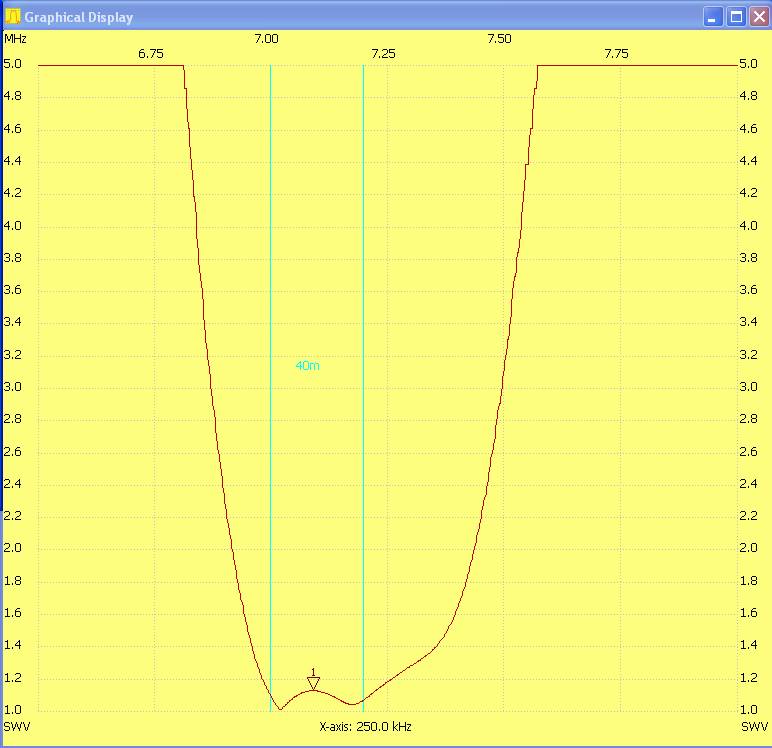

i tu podobnie ;-) ale podejrzewam ze w ielu konstukcja i tego nie osiagnieto HI

i kolejny 28 MHz

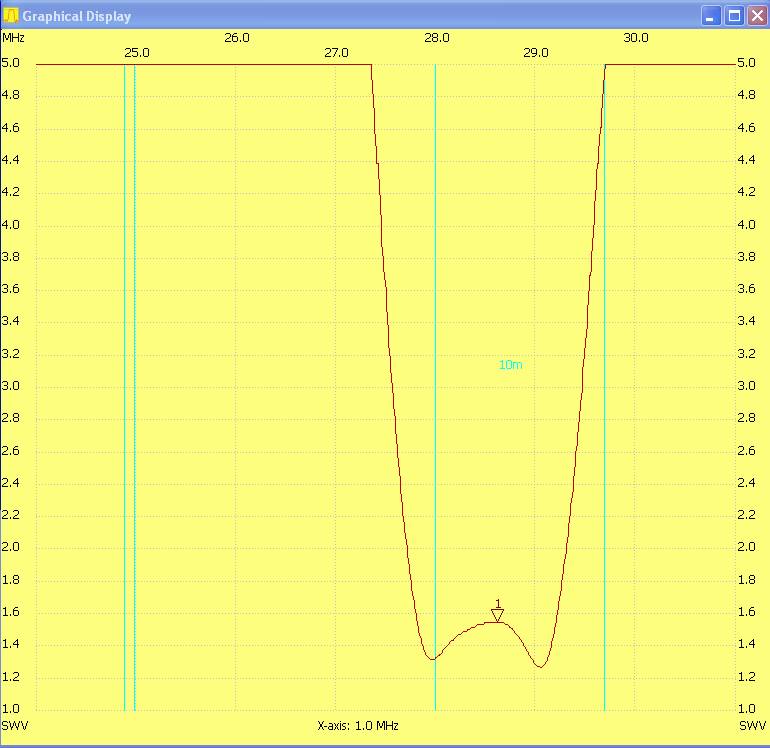

i tu zdecydownie najgorzej... porownujac wykres SWR i pasma przenoszenia juz widac ze w te cewki trzeba bedzie starannie i dokladnie nawinac/
Dodac nalezy ze , pomiary powyzsze traktuje jako orientacyjne ... bo dopiero podlaczenie VNA pokaze nam wszystkie parametry na ten koncowy wynik SWR sie skladajace... a to z kolei podpowie czy
a. zmniejszyc czy zwiekszyc indukcyjnosc kolejnej L
b. cze nie zmienic delikatnie odstepu miedzy cewkami
c. i czy pojemnosci zasosowanych ukladow C=trymer sa wystarczajace
ale o tym nastepnym razem
