Mikrofony HM
SP2JQR Offline
Henryk
*****

Liczba postów: 1,467
Dołączył: 23-08-2009
Post: #31
RE: Mikrofony HM
W opisie tego układu brakuje wykresów czasowych ( czas reakcji na skokową zmianę sygnału) oraz nie są podane zniekształcenia na wyjściu. Wiele układów tego typu wytwarza dość spore zniekształcenia. Trzeba więc układ zbudować i pomierzyć. Nie spodziewam się super parametrów, ponieważ układ jest zbudowany jako niesymetryczny, a tylko w układach symetrycznych udaje się osiągnąć wystarczająco dobre parametry. Bez wątpienia jest to układ o niebo lepszy od zwykłego ogranicznika na diodach.
Testem dla tego układu będzie jego zachowanie po zdjęciu kondensatora C13. Jeśli układ się wtedy wzbudzi lub będzie miał bardzo duże zniekształcenia to nie jest to to co takie misie jak ja lubią najbardziej. Więc trzeba zbudować i sprawdzić.
A może ktoś zamodeluje?
(Ten post był ostatnio modyfikowany: 29-03-2017 12:22 przez SP2JQR.)
29-03-2017 12:22
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,467
Dołączył: 23-08-2009
Post: #32
RE: Mikrofony HM
W grudniowym numerze Świata Radio ukaże się w ramach sprawozdania z Burzenina opis mojego TRXa U-418 zbudowanego w oparciu o strukturę SP5WW.
Ten TRX zawiera w sobie świetnie działający ultraszybki kompresor dynamiki zbudowany na piechotę z podstawowych podzespołów i bez egzotycznych elementów. Zachęcam do lektury.
26-11-2018 13:30
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,467
Dołączył: 23-08-2009
Post: #33
RE: Mikrofony HM
Koledzy ze wschodu opracowali fajny procesor audio w technologii DSP:
http://www.cqham.ru/forum/showthread.php...ost1596721


Załączone pliki
.pdf  DSP_Audio (3).pdf (Rozmiar: 1.63 MB / Pobrań: 930)
.rar  AudioProcessor.rar (Rozmiar: 235.61 KB / Pobrań: 607)
(Ten post był ostatnio modyfikowany: 31-12-2018 13:15 przez SP2JQR.)
31-12-2018 13:15
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8GPQ Offline
Tadek
****

Liczba postów: 345
Dołączył: 26-01-2013
Post: #34
RE: Mikrofony HM

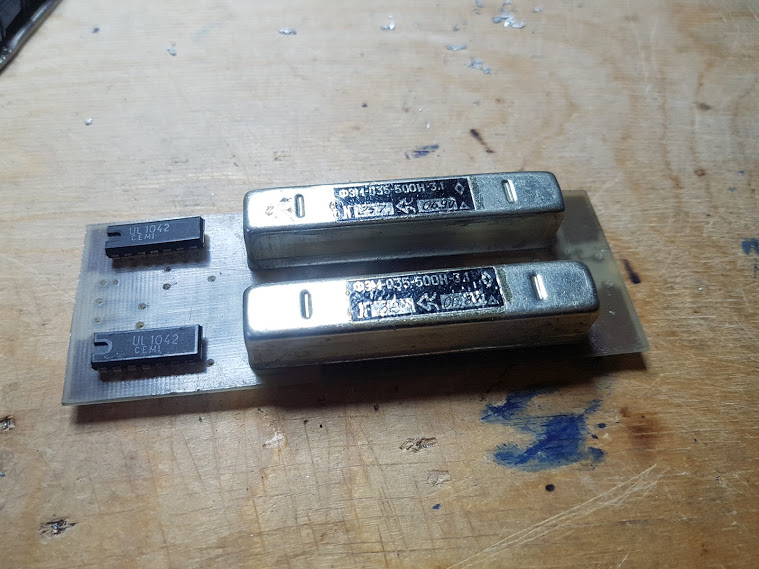

Kilkanaście lat temu zacząłem robić kompresor dynamiki według opracowania kolegów z Rosji . Chciałem powrócić do jego ukończenia i uruchomienia . jednak schematu nigdzie nie mogę znaleźć . Generalnie zasada jest taka : Modulator na UL1042 filtr magnetostrykcyjny i demodulator UL1042. Może ktoś z kolegów bardziej zorganizowany posiada ten schemat .


Załączone pliki Miniatury
24-02-2021 21:08
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3TUM Offline
Krzysztof
*

Liczba postów: 26
Dołączył: 24-08-2010
Post: #35
RE: Mikrofony HM
Chyba tego szukasz: pdf

Krzysztof
25-02-2021 0:42
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,467
Dołączył: 23-08-2009
Post: #36
RE: Mikrofony HM
Ograniczniki w.cz. stosowałem kiedyś w moich TRXach. Nie były wydzielonym układem podającym sygnał na wejście mikrofonowe, tylko wbudowywałem to w tor p.cz. urządzenia. W tym układzie, aby to dobrze pracowało trzeba znaleźć dwa identyczne filtry elektromechaniczne, inaczej nastąpi ograniczenie pasma przepuszczania. Dodatkowo mogą powstać zniekształcenia fazowe dźwięku. Z tego powodu często widywałem ograniczniki sygnału DSB a za nimi tylko jeden filtr elektromechaniczny. Gdzieś też widziałem sygnał SSB uzyskiwany metodą fazową, ogranicznik i dopiero potem pojedynczy filtr:
https://pa0fri.home.xs4all.nl/Diversen/D...lipper.htm

Nawet najgorzej działający ogranicznik w.cz. moim zdaniem będzie działał lepiej od jakiegokolwiek układu zbudowanego w torze m.cz. Zniekształcenia z obcinania są filtrowane, a średnia moc dużo większa ze wzdględu na brak opóźnienia czasowego w limitowaniu sygnału.
I jeszcze jedna uwaga co do nazewnictwa. Powyższy układ nie jest kompresorem tylko limiterem w.cz. Te różnice są dość dobrze wytłumaczone w materiałach dotyczących masteringu i dostęne w sieci.
Poniżej kilka praktycznie wypróbowanych układów, zwróćcie uwagę na prawidłowe nazewnictwo takich układów. U Rosjan jest to nieprawidłowe.
https://pa0fri.home.xs4all.nl/Diversen/D...er.eng.htm

https://pa0fri.home.xs4all.nl/Diversen/R...%20eng.htm



Ze swego doświadczenia mogę dodać, że audio ograniczone przy pomocy przesterowanego wzmacniacza różnicowego jest moim zdaniem ładniejsze niż z oranicznika diodowego (500kHz). Na audio wpływa też rodzaj zastosowanych diód. Niektórzy stosują diody LED. Mnie nie przekonały. A może zastosować dodę lampową ???? - nie próbowałem.
(Ten post był ostatnio modyfikowany: 25-02-2021 11:25 przez SP2JQR.)
25-02-2021 11:12
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KVS Offline
Karol
*****

Liczba postów: 939
Dołączył: 26-09-2012
Post: #37
RE: Mikrofony HM
W nocie katalogowej SSM2167 zauważyłem już dawno że ma pasmo dużo szersze niż akustyczne. Myślę że spokojnie działałby do 100kHz. Może warte eksperymentu?

Nie rozumiem - nie robię. Chyba że robię żeby zrozumieć.
25-02-2021 14:13
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8GPQ Offline
Tadek
****

Liczba postów: 345
Dołączył: 26-01-2013
Post: #38
RE: Mikrofony HM
(25-02-2021 0:42)SP3TUM napisał(a):  Chyba tego szukasz: pdf

Dziękuję bardzo . To jest to .
Henryku posiadam z tymi zamontowanymi 13 szt tych filtrów i były one z jednej paczki . Myślę , że może będą podobne do siebie . Tylko cz starczy energii do przetestowania . Chciałbym to zrobić przy pomocy NWT7 i VNA EU1KY . Nie za bardzo wiem w jakim układzie pomiarowym .
(Ten post był ostatnio modyfikowany: 25-02-2021 16:06 przez SP8GPQ.)
25-02-2021 14:20
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,467
Dołączył: 23-08-2009
Post: #39
RE: Mikrofony HM
NWT bardzo dobrze do tego się nadaje. Filtry elektromechaniczne mają wysoką impedancję powyżej 3k, ale są też takie z odczepem i o ile pamiętam te na odczepie mają 500 omów. Najlepiej skorzystać z zacisków wysokoomowych.
Masz dwie możliwości:
1. Obliczyć ogniwo dopasowujące typu LC 50 omów na 3 000 omów i wstawić na wejściu i wyjściu.

2. Zbudować wysokoomowe stopnie dopasowujące np. od strony wejścia mosfet BF982 na którego wejściu dajesz rezystor 51 omów, żeby dobrze obciążyć analizator. W obwód drenu włączasz filtr. Niewielki prąd stały przepływający przez filtr nie jest szkodliwy, te filtry często tak pracują w sprzęcie. Musisz też pamiętać o kondensatorze doprowadzającym cewkę do rezonansu. Filtr EMF9D3W, którego używalem potrzebował kondensatora 82pF. Rezonans jest bardzo płaski, ale dobre dostrojenie zmniejsza tłumienie filtru.
Od strony wyjścia też możesz dać tranzystor BF982 lub podobny. W bramce daj rezystor 47k równolegle z kondensatorem rezonansowym. Sygnał można odebrać zarówno z drenu jak i ze źródła (wtórnik) Ten stopień przy obciążeniu rezystorem 5 omów nie da żadnego wzmocnienia, ale dopasuje filtr.

Przed pomiarem musisz skalibrować przyrząd z użyciem obydwu dopasowujących tranzystorów. Kalibracja matematyczna na zero dB.

Nie zdziw się, gdy pomierzone tłumienie w paśmie przenoszenia wyniesie około 10dB. Te filtry tak mają. Poza pasmem zależy od ilości dysków i najczęściej jest około 60dB. O dobrym dopasowaniu świadczy płaska ch-ka przenoszenia filtru. Najprościej się mierzy przy użyciu ogniw typu L, ale tu trzeba powalczyć najpierw przed pomiarem o najbardziej płaski wierzchołek ch-ki. Kalibrujesz łącząc wejście dopasowania z wyjściem. Jeśli R we jest różne od R wy to kalibrujesz z odpowiednio obliczonym tłumikiem o dokładnie znanej wartości.

Istnieje jeszcze jedna bardzo popularna metoda badania tych filtów. Należy ją traktować jako wstępny test. Do wejścia i wyjścia analizatora podłączasz pojedynczy rezystor około 3,3k. i oglądasz ch-kę. Tą metodą gorzej widać dół ch-ki i trudno ocenić tłumienie filtru poza pasmem. Poza tym tłumik przyrządu jest wtedy niewłaściwie obciążony i ustawienie tłumienia nie koniecznie musi być zgodne z prawdą. Ta metoda może okazać się wystarczająca do tego, aby zobaczyć czy dwa dobierane filtry stoją jednakowo w częstotliwości, gdzie pomiar dokładnych parametrów ma drugorzędne znaczenie.
(Ten post był ostatnio modyfikowany: 25-02-2021 16:40 przez SP2JQR.)
25-02-2021 16:40
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,467
Dołączył: 23-08-2009
Post: #40
RE: Mikrofony HM
Nikt o tym nie napisał, więc podejmę temat.
Ostatnio modne stały się kompresory oparte o układ scalony MAX9814. Układ ten jest bardzo mały i ciężko go wlutować, Chińczycy jednak pomyśleli o radioamatorach i sprzedają gotowe płytki kompresora mikrofonowego wraz z mikrofonem elektretowym na płytce.
Działa doskonale, ale w ścisłym tego słowa znaczeniu nie jest to kompresor, tylko szybkie ARW. Układ jednak bez problemu można nieco przerobić i będzie wówczas realizował szybką kompresję realnie zwiększając moc średnią nadajnika SSB.
Polecam te chińskie płytki. Są dostępne także u nas w kraju.
31-08-2021 15:50
