PICASTAR - zaawansowany home made
SQ9ROP Offline
Nowicjusz
*

Liczba postów: 33
Dołączył: 26-12-2009
Post: #71
RE: PICASTAR - zaawansowany home made
Ja też jestem chętny.
18-04-2011 8:36
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2NBC Offline
Zdzisław
***

Liczba postów: 107
Dołączył: 28-01-2010
Post: #72
RE: PICASTAR - zaawansowany home made

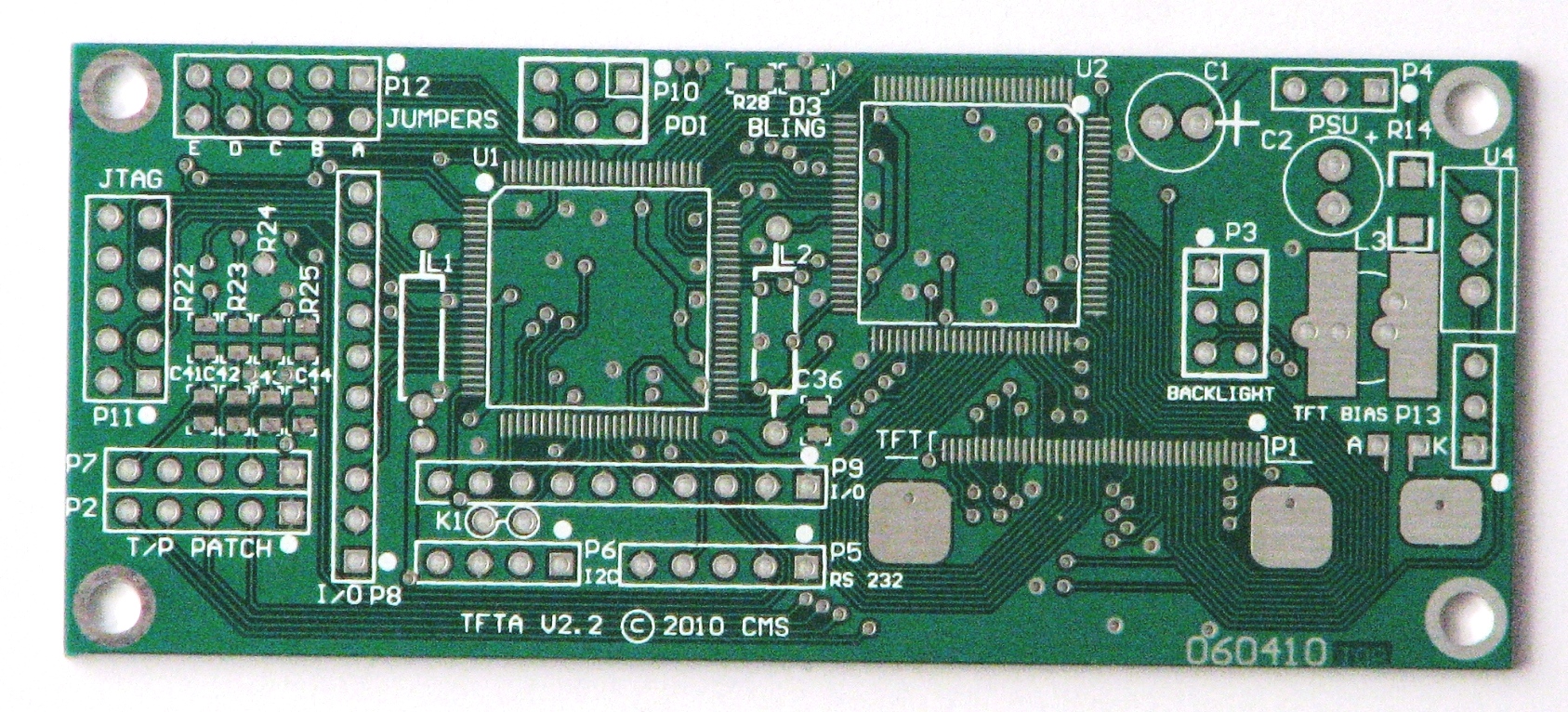

Płytka do sterowania kolorowym wyświetlaczem LCD. Otrzymany komplet od Gerarda (vk3cg/vk3grs) oprócz płytki zawiera również podzespoły.


Załączone pliki Miniatury
İmage İmage
(Ten post był ostatnio modyfikowany: 21-04-2011 9:57 przez SP2NBC.)
21-04-2011 9:56
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3NYF Offline
Zbyszek
***

Liczba postów: 163
Dołączył: 06-12-2009
Post: #73
RE: PICASTAR - zaawansowany home made
A ja właśnie dostałem odpowiedź w sprawie płytek TrxAVRB.
Wycena została wykonana na podstawie plików z postu #65 przy następujących założeniach (cokolwiek one znaczą):
- druk dwustronny
- metalizacja otworów
- obustronną soldermaska
- 2 opisy montażowe
- docięcie na wymiar
- test elektryczny
- panelizacja na 4 sztuki.

Prosiłem o koszt dla 10 kompletów i wyszło 18,55 zł za płytkę oraz koszt uruchomienia produkcji - 113,00 zł.
Czyli w sumie przy 10 sztukach - 29,85 zł o ile nic nie namieszałem.

Prosiłbym kogoś, kto ma za sobą więcej doświadczenia i wiedzy niż ja. o sprawdzenie, czy mój sposób myślenia jest OK.

Oczywiście należy pamiętać o kosztach transportu.

Zbyszek
SP3NYF
(Ten post był ostatnio modyfikowany: 21-04-2011 14:19 przez SP3NYF.)
21-04-2011 14:18
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2NBC Offline
Zdzisław
***

Liczba postów: 107
Dołączył: 28-01-2010
Post: #74
RE: PICASTAR - zaawansowany home made
Zbyszku do tej kwoty na pewno dojdzie jeszcze koszt rozesłania płytek. Rozumiem że się podejmujesz.
Proszę dopisać mnie do grupy.

Zdzisław
SP2NBC
21-04-2011 14:49
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9ROP Offline
Nowicjusz
*

Liczba postów: 33
Dołączył: 26-12-2009
Post: #75
RE: PICASTAR - zaawansowany home made
To jedynie zostaje teraz kompletowanie części Smile
25-04-2011 10:42
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5TAA Offline
Witek
****

Liczba postów: 292
Dołączył: 24-03-2009
Post: #76
RE: PICASTAR - zaawansowany home made
(21-04-2011 9:56)sp2nbc napisał(a):  Płytka do sterowania kolorowym wyświetlaczem LCD. Otrzymany komplet od Gerarda (vk3cg/vk3grs) oprócz płytki zawiera również podzespoły.

Witam wszystkich ze Światecznym pozdrowieniem.
Ździsław, sugeruję ci abyś sprawdził płytkę pod kątem zwarć miedzy ścieszkami...zdarzały sie przypadki zwarć,o czym była mowa na którejś z grup...
ja miałem dwa komplety tych płytek i w jednm też były zwarte dwie scieszki idące do złącza wyswietlacza.
Życze powodzenia.

Witek sp5taa.
Zbysze (NYF) n,nie wiem czy masz mnie na liscie zainteresowanych..
jesli tak to ok a jesli nie,to zgłaszam zainteresowanie jedną płytką TrxAVR.
Życze sukcesów i gdyby były jakieś zapytania służę swoją skromną niewiedzą.

Witek sp5taa.
Przypominam kolegom,ze na płytkę TrxAVR nie ma potrzeby montowania obu ATMEG... robotę za Atmegę z oprogramowaniem ENCODERów przejmyje XMEga na płytce controlera wyświtlacza TftA.

Witek sp5taa.
(Ten post był ostatnio modyfikowany: 25-04-2011 14:12 przez SP5TAA.)
25-04-2011 13:56
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3NYF Offline
Zbyszek
***

Liczba postów: 163
Dołączył: 06-12-2009
Post: #77
RE: PICASTAR - zaawansowany home made
Wróciłem i zobaczyłem, że zostałem organizatorem zamówienia - OK, ale proszę się liczyć z moim wolnym czasem a właściwie jego brakiem Smile

W każdym razie, założyłem:
- zamówienie w firmie Merkar
- zakładam, że z plików źródłowych otrzymamy to co trzeba (nie znalazłem żadnej rozsądnej przeglądarki, która pokaże mi, że będzie OK)
- akceptujemy wstępną cenę, którą podałem z ewentualnymi korektami w dół lub w górę, w zależności od ilości, kosztów wysyłki, kursu euro i innych nieprzewidzianych przyczyn

Planuję:
- zebrać zamówienia do 8 maja (http://sp-hm.pl/thread-824.html)
- uściślić cenę wraz z wysyłką
- złożyć zamówienie
- odebrać płytki
- rozesłać zainteresowanym

Proszę wsparcie merytoryczne i techniczne, bowiem jest początkującym w tym zakresie.

P.S.
Co to jest ta panelizacja?
------------------------
[edit 26.04.2011 g.20:11]
Moje usilne próby zobaczenia tego projektu w jakiejś przeglądarce geberów nie dały zbyt dobrych rezultatów.
Niemniej wydaje mi się, że zestaw zaprezentowany przez Zdzisława zawiera jedynie fragment lub część płytek, które występują na stronie projektu jako zestaw płytek Combo TrxAvrB.
Czy ktoś mógłby spojrzeć na te dane fachowym okiem i jakąś cywilizowaną przeglądarką, aby zaprzeczyć temu co piszę lub to potwierdzić?
Dobrze by było wiedzieć co zamawiamy :-)

Ja myślałem o takim PCB:

.pdf  COMBO_310109_2_COMPOSITE_PDF.pdf (Rozmiar: 1.82 MB / Pobrań: 1124)

Zbyszek
SP3NYF
(Ten post był ostatnio modyfikowany: 26-04-2011 23:18 przez SP3NYF.)
25-04-2011 20:14
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2NBC Offline
Zdzisław
***

Liczba postów: 107
Dołączył: 28-01-2010
Post: #78
RE: PICASTAR - zaawansowany home made
Naprędce wygenerowałem plik PDF jednej strony płytki TrxAvrB z plików
Gerber.
Plik PDF dołączony przez Zbyszka zawiera wszystkie płytki PCB.


Załączone pliki
.pdf  PASS_3_COMBO_TRXAVRB_311009_Altium.pdf (Rozmiar: 214.35 KB / Pobrań: 1025)
(Ten post był ostatnio modyfikowany: 27-04-2011 13:07 przez SP2NBC.)
27-04-2011 13:06
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
3Z6AEF Offline
Waldek
***

Liczba postów: 237
Dołączył: 27-06-2009
Post: #79
RE: PICASTAR - zaawansowany home made
(25-04-2011 20:14)sp3nyf napisał(a):  [...] Co to jest ta panelizacja?
W odniesieniu do PCB, to jest to grupowanie większej ilości małych płytek
na jednej formatce - chodzi m.in. o minimalne wymiary technologiczne kliszy
z naświetlarki (fotoplotera) wymagane przez proces technologiczny.

(25-04-2011 20:14)sp3nyf napisał(a):  [...]Ja myślałem o takim PCB:
COMBO_310109_2_COMPOSITE_PDF.pdf
Na tej formatce (to właśnie jest przykład "panelizacji" Rolleyes ) jest nie tylko TrxAVRB, ale cały PIC-a-STAR (wersja COMBO) + moduły dodatkowe.

Dla ustalenia uwagi, mamy następujące "produkty":

- PIC-a-STAR, wersja modułowa (oryginalnie przez G3XJP, a potem VK3PE zrobił fabryczne płytki - dawno niedostępne Confused )
- PIC-a-STAR COMBO - na jednej dużej płycie - Glen rozprowadzał panele, tak jak w pliku powyżej
- TrxAVRB - sterownik wyświetlacza (+ ew. enkodery i różne klawiatury) - wg. projektu G3VPX, zastępujący oryginalny 7-segLED'owy wyświetlacz PIC-a-STARa - do tego jest też HOBCAT - program konfiguracyjny na PC
- TftA - sterownik do wyświetlacza TFT

TrxAVRB oraz TftA mogą być użyte niezależnie od PIC-a_STAR - w innych zastosowaniach (TrxAVRB - oczywiście po dostosowaniu oprogramowania)

Jak rozumiem, "grupa zakupowa" formuje się na TrxAVRB, a nie na komplet płytek do PIC-a-STAR, czy tak?

----------
Powyższe w przedstawieniu graficznym Wink
PIC-A-STAR_ROADMAP
(Ten post był ostatnio modyfikowany: 27-04-2011 14:42 przez 3Z6AEF.)
27-04-2011 14:34
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5TAA Offline
Witek
****

Liczba postów: 292
Dołączył: 24-03-2009
Post: #80
RE: PICASTAR - zaawansowany home made
Czesc koledzy,

Zbyszek(NYF) ja mówiąc,ze deklaruję zainteresowanie płytką miałem na myśli płytkę TrxAVR czyli tą,którą prezentuje Zdzisław(NBC) w formacie PDF.
Płytka,którą ty przedstawia zawiera wszystkie moduły do budowy kompletnego PicaStar`a...
Mówiąc krótko mnie interesuje tylko płytka TrxAVR w wersji przedstawionej przez Zdzisława.
Powodzenia.
Witek sp5taa.
27-04-2011 14:38
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
