HELI-PEX
SP3SWJ Offline
Jarek
****

Liczba postów: 653
Dołączył: 20-03-2010
Post: #1
HELI-PEX
no to ja zalinkuję swój wynalazek... HELI-PEX

... czeka na testy praktyczne... obecnie powstaje jedna sztuka w SP....

w załączeniu próba zamodelowania... model fizyczny miał co prawda sprężynę nieliniową... ale jeszcze męczę 4NEC


.pdf  H2-05.pdf (Rozmiar: 230.3 KB / Pobrań: 953)
06-10-2010 22:46
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3SWJ Offline
Jarek
****

Liczba postów: 653
Dołączył: 20-03-2010
Post: #2
RE: HELI-PEX
Dodatkowe fotki

https://picasaweb.google.com/mmarcusg/Wa...5963417954

strzałkami prawo-lewo można sobie poklikać.
30-03-2011 9:37
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4RNF Offline
Łukasz
***

Liczba postów: 213
Dołączył: 19-04-2010
Post: #3
RE: HELI-PEX
Jarku, jak pracuje ta antena? Czy mógłbyś podać jakieś szczegóły konstrukcyjne?

Z pozdrowieniami,
Łukasz SQ4RNF
27-04-2011 22:57
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3SWJ Offline
Jarek
****

Liczba postów: 653
Dołączył: 20-03-2010
Post: #4
RE: HELI-PEX
to był test pomyśłu anteny - wszytko to co widac w galerii

rurka lezy w garażu...


było to rozwieszone na warsztatach do drzewa
27-04-2011 23:17
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8RHP Offline
Robert
***

Liczba postów: 189
Dołączył: 18-09-2009
Post: #5
RE: HELI-PEX
(27-04-2011 23:17)SP3SWJ napisał(a):  to był test pomyśłu anteny - wszytko to co widac w galerii

rurka lezy w garażu...


było to rozwieszone na warsztatach do drzewa
Jaro..
U mnie taka rurka fi 110mm po naszej symulacji pracuje na 1.8MHz tyle ze rurkę wypełniłem pianką dla usztywnienia bo gibie nią z deka.ooo

A dla Łukasza SQ4RNF...dzięki za QSO na 40m z Twojej wędki+eATU i jak masz miejsce do położenia p-wag to rób HELI-PEX-a na 160m !! polecam.

QRV 160m-3cm
KF :HexBeam 40/10m+Monoband Fuchs 78.6m-> 1.8/3.5MHz ,eATU+Delta LA2Y 40m/15m +MiniYes v.UT0IS/SP8RHP, V-Beam 2x190m 80/40m .
UKF: 4x15 el RA3AQ +4x23el RA3AQ+50el RA3AQ + 1.4m/90cm parabola
28-04-2011 0:14
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3SWJ Offline
Jarek
****

Liczba postów: 653
Dołączył: 20-03-2010
Post: #6
RE: HELI-PEX
Robert - nie kumam ktiora antena zrobiłes .. Fi 110 - to mi wygląda na HELI-KAN

plis rozjasnij ;-)
28-04-2011 0:35
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8RHP Offline
Robert
***

Liczba postów: 189
Dołączył: 18-09-2009
Post: #7
RE: HELI-PEX
(28-04-2011 0:35)SP3SWJ napisał(a):  Robert - nie kumam ktiora antena zrobiłes .. Fi 110 - to mi wygląda na HELI-KAN

plis rozjasnij ;-)

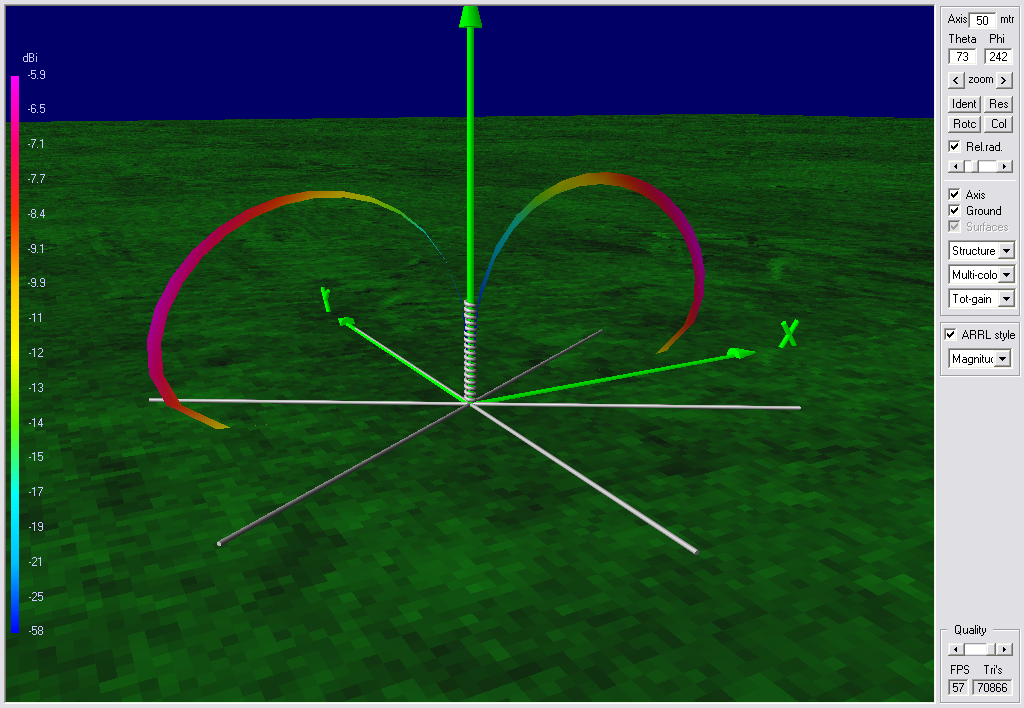

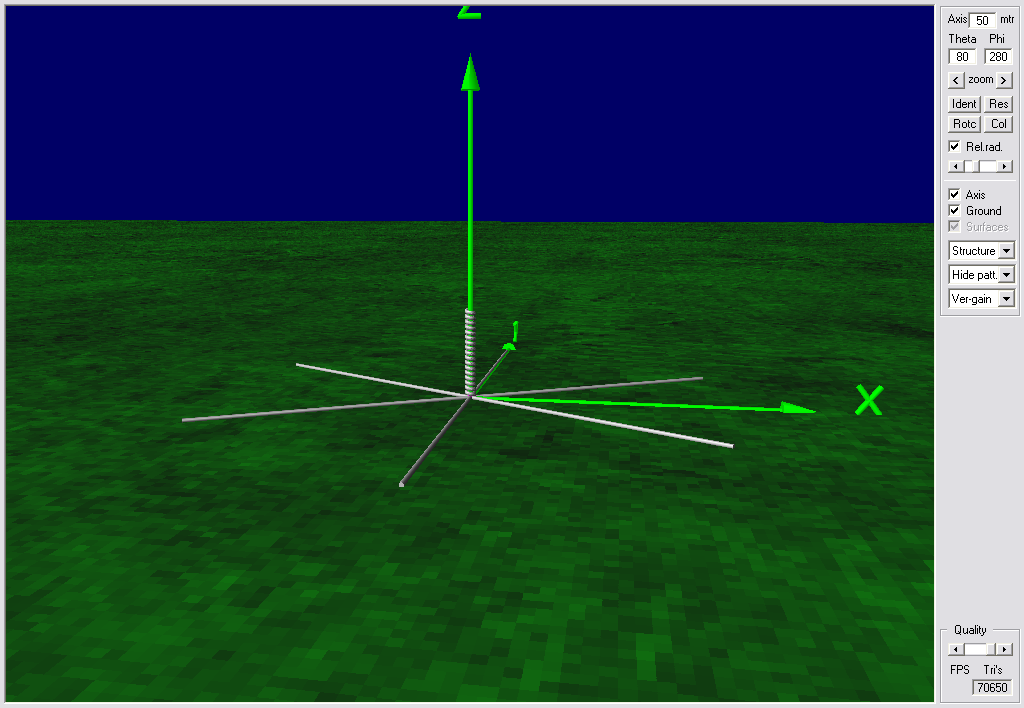

H21a.nec ... z moimi dalszymi modyfikacjami...
