Odbiornik na tranzystorach germanowych
SQ8NZD Offline
Adrian
*****

Liczba postów: 836
Dołączył: 11-02-2011
Post: #1
Odbiornik na tranzystorach germanowych

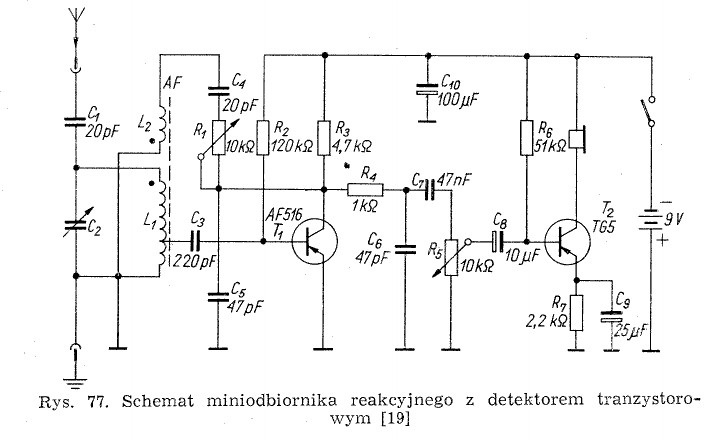

Czy zamiast tranzystora AF516 i TG5 można użyć krzemowego 2n3906 w tym projekcie..... i zastosować go w innych odbiornikach z książki Wolszczak S - Miniodbiorniki tranzystorowe ??

https://drive.google.com/file/d/1JgmaA3r...drive_link

PS. Chodzi mi oto jakie tranzystory dać w części w.cz a jaki w sekcji m.cz ?


Załączone pliki Miniatury
(Ten post był ostatnio modyfikowany: 01-12-2024 23:42 przez SQ8NZD.)
01-12-2024 23:38
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
AdamC Offline
Użytkownik
***

Liczba postów: 166
Dołączył: 28-05-2010
Post: #2
RE: Odbiornik na tranzystorach germanowych
W zasadzie, to każdy współczesny tranzystor pnp, npn małej mocy stosowany we wzmacniaczach m.cz. spełnia wymagania dla tego typu układu w zakresie kf.
Wskazana jest korekta punktu pracy tranzystora jeżeli zmieniamy tranzystory germanowe na krzemowe, ale powinno zadziałać i bez.
(Ten post był ostatnio modyfikowany: 03-12-2024 9:00 przez AdamC.)
02-12-2024 12:06
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8NZD Offline
Adrian
*****

Liczba postów: 836
Dołączył: 11-02-2011
Post: #3
RE: Odbiornik na tranzystorach germanowych
OK. Ale dokładniej.....

w.cz : 2n3906
m.cz : ?? (PNP)
(Ten post był ostatnio modyfikowany: 02-12-2024 20:49 przez SQ8NZD.)
02-12-2024 20:48
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP7CLB Offline
Krzysztof
***

Liczba postów: 178
Dołączył: 05-04-2010
Post: #4
RE: Odbiornik na tranzystorach germanowych
Mogą być obydwa 2N3906. Ogólnie tranzystory pracujące w układach małej mocy mają w stanie przewodzenia napięcie polaryzacji bazy: germanowe 0.1-0.15v, zaś krzemowe 0.6-0.75v.
03-12-2024 5:25
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,499
Dołączył: 23-08-2009
Post: #5
RE: Odbiornik na tranzystorach germanowych
Możesz wsadzić dowolny tranzystor m.cz. byle by był pnp. np. BC560 lub jak wyżej. Może zajść konieczność korekty rezystora R2 oraz R6. Ale i bez korekty układ powinien zadziałać.
Możesz nawet wsadzić dowolne tranzystory npn np.BC547 odwracając jednocześnie bieguny zasilania oraz bieguny kondensatora elektrolitycznego.

Korekty R2 dokonujesz mierząc napięcie na kolektorze T1. Musi tam być około połowy napięcia zasilania z dokładnością +/- 1V.
(Ten post był ostatnio modyfikowany: 03-12-2024 12:17 przez SP2JQR.)
03-12-2024 12:17
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9SNC Offline
Piotr
***

Liczba postów: 152
Dołączył: 30-06-2009
Post: #6
RE: Odbiornik na tranzystorach germanowych
Popatrz na ten wątek:
http://sp-hm.pl/thread-681.html

Vy 73 Piotr
