Zabezpieczenie TRX lub PA
SQ7BCN Offline
Marek
***

Liczba postów: 200
Dołączył: 04-11-2016
Post: #1
Zabezpieczenie TRX lub PA
Stosowanie zasilaczy impulsowych o sporym prądzie wyjściowym (25A i więcej) wymogło zastosowanie układu zabezpieczenia - ograniczenia prądu wyjściowego.
Jest to bardzo przydatne przy uruchamianiu nowych konstrukcji głownie PA ze względu na spore prądy i brak zasilaczy z takimi zabezpieczeniami.

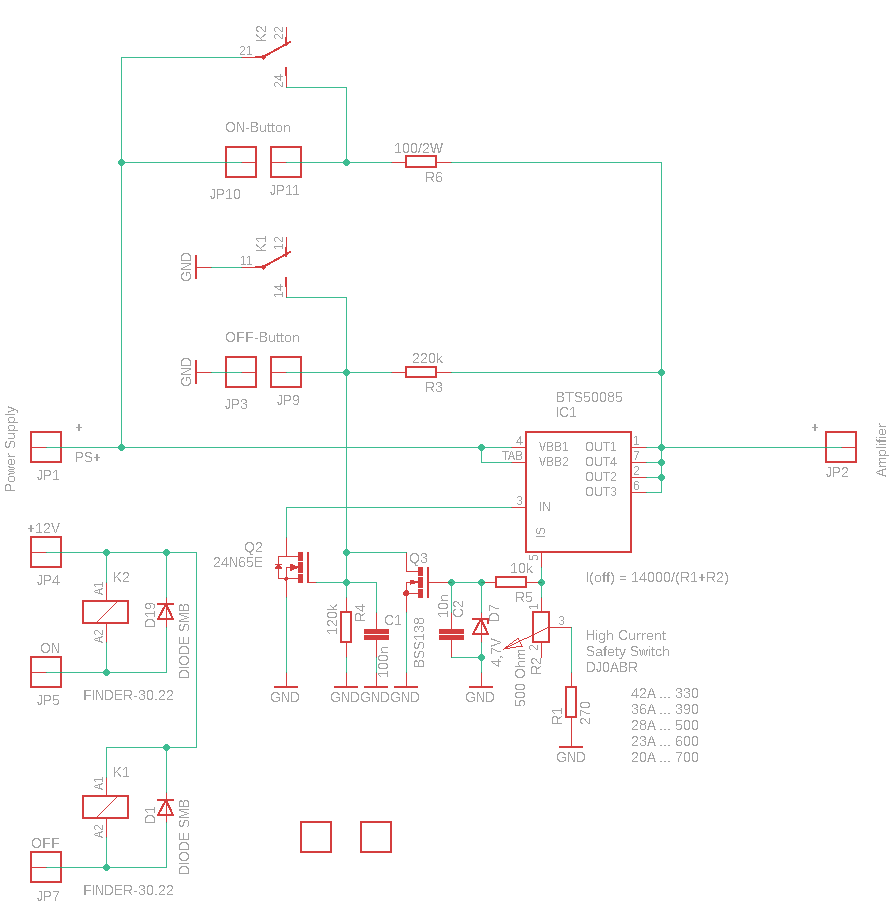

Zastosowałem do tego celu układ jaki zastosował DJ0ABR w swoim wzmacniaczu na LDMOS, jest on oparty na inteligentnym Switchu MOSFET, który może pracować z napięciem od 5-58V i prądzie do 44A.
BTS50085 Data Sheet
Układ ten można wykorzystać przy nowych konstrukcjach oraz do zabezpieczenia TRX w czasie normalnej pracy.
Zastosowałem potencjometr wieloobrotowy aby można ustawić dowolną wartość prądu wyłączenia.

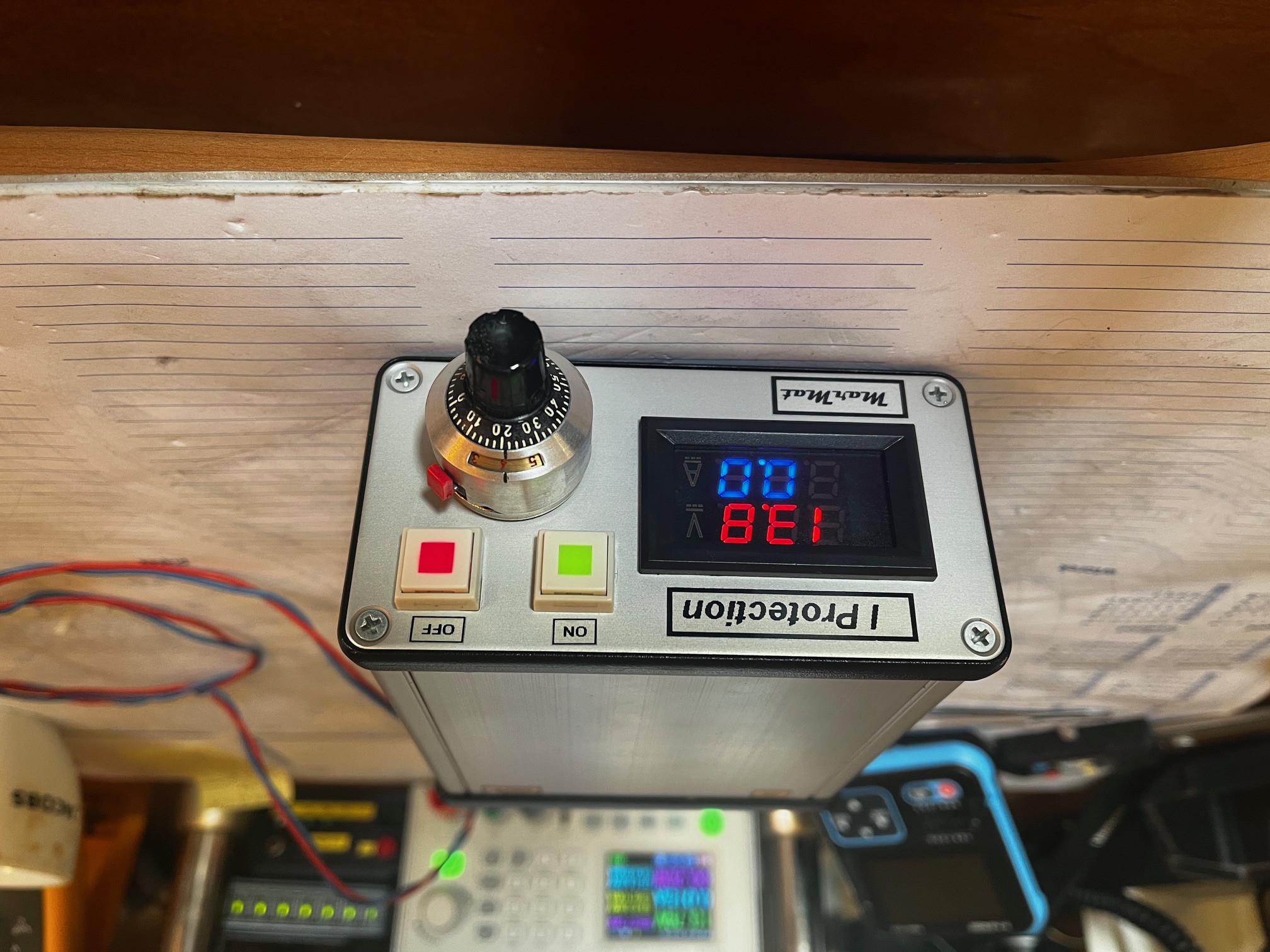

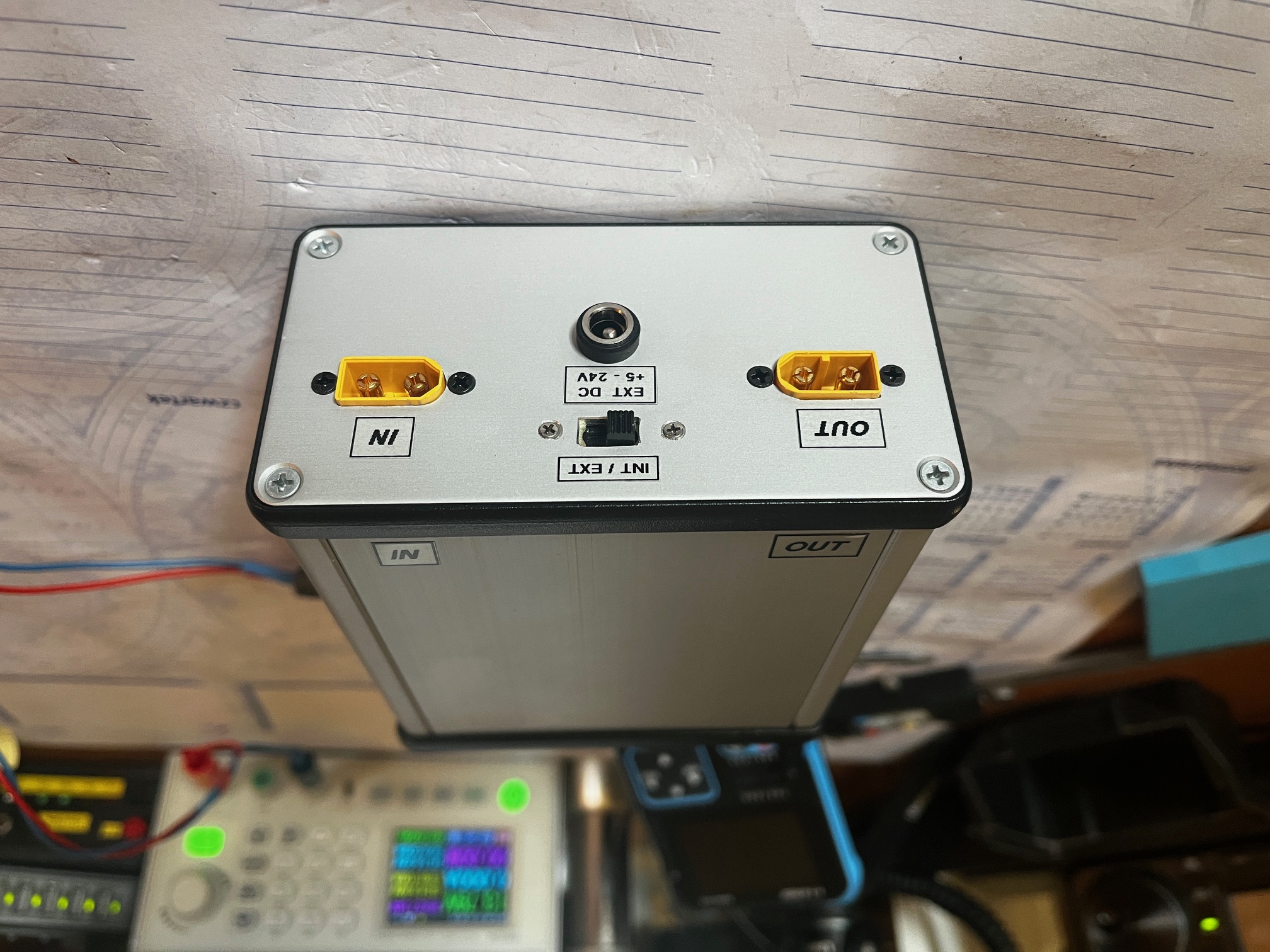

Układ sprawdził się bardzo dobrze przy uruchamianiu wzmacniacza 100W w TRX Wolf. İmage İmage İmage
Mam 4 zbędne płytki do tego układu - proszę pisać na @..
28-12-2023 20:35
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ7BCN Offline
Marek
***

Liczba postów: 200
Dołączył: 04-11-2016
Post: #2
RE: Zabezpieczenie TRX lub PA
Ktoś pisał do mnie w sprawie płytek, jeżeli aktualne to proszę o kontakt...
17-03-2024 10:58
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9KN Offline
Przemek
****

Liczba postów: 302
Dołączył: 18-10-2011
Post: #3
RE: Zabezpieczenie TRX lub PA
Ja chcę, już piszę maila.... Smile
18-03-2024 8:21
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9HVW Offline
Józef
***

Liczba postów: 157
Dołączył: 14-06-2010
Post: #4
RE: Zabezpieczenie TRX lub PA

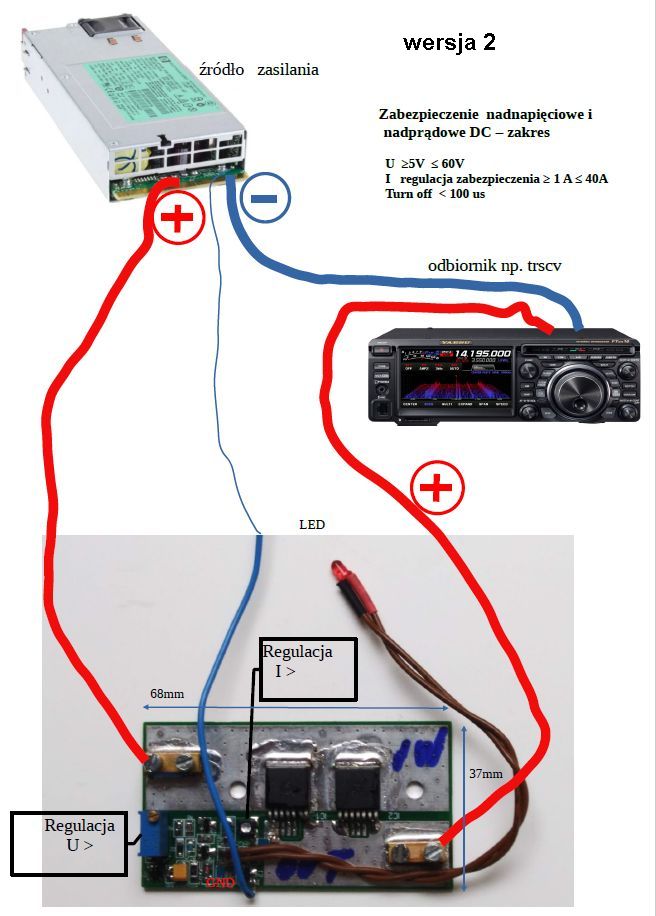

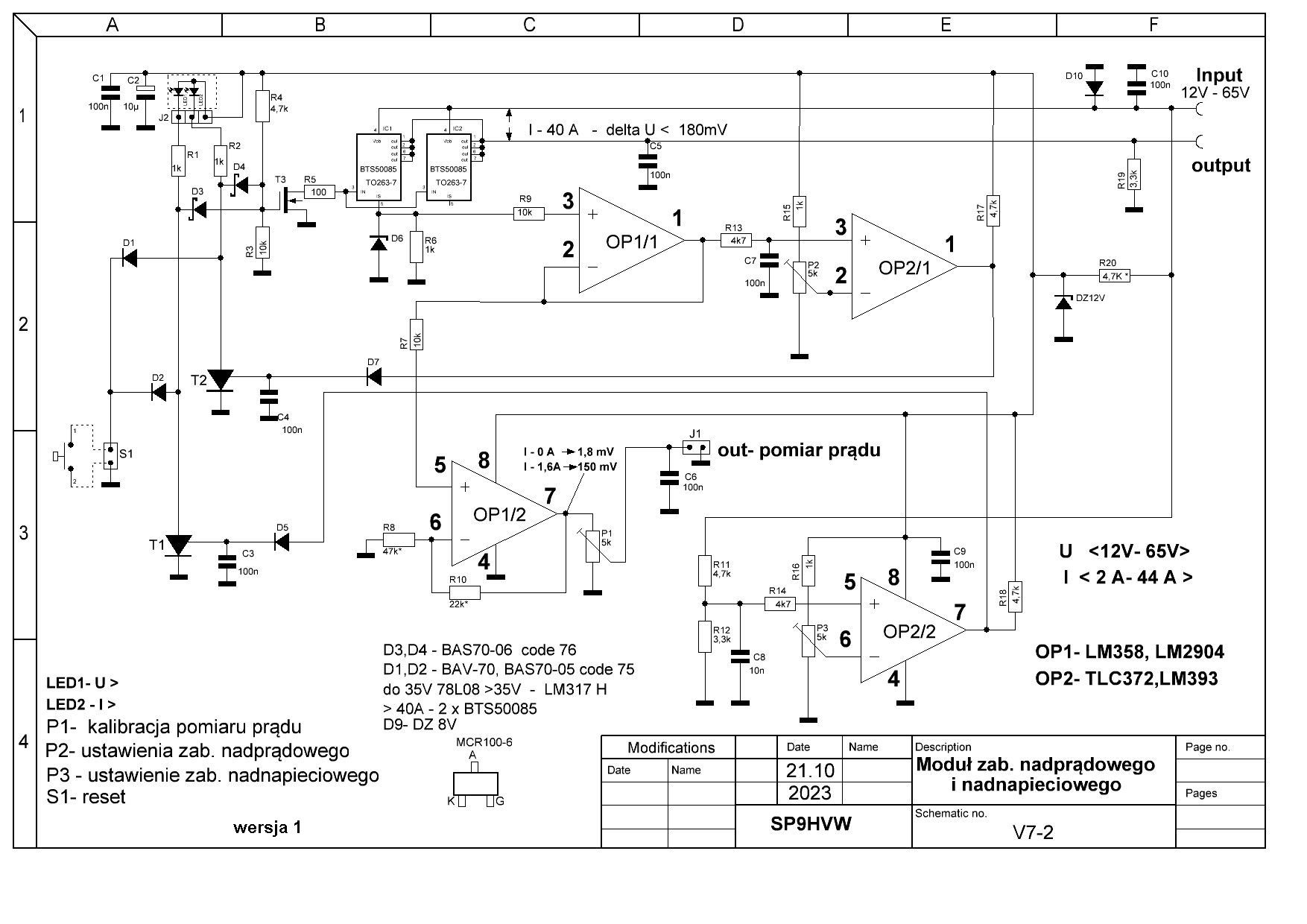

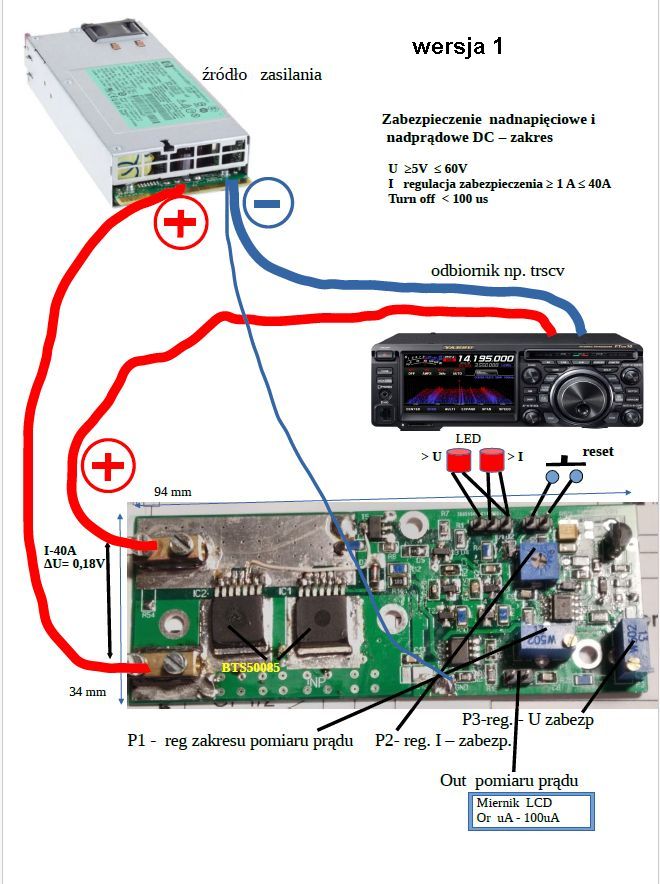

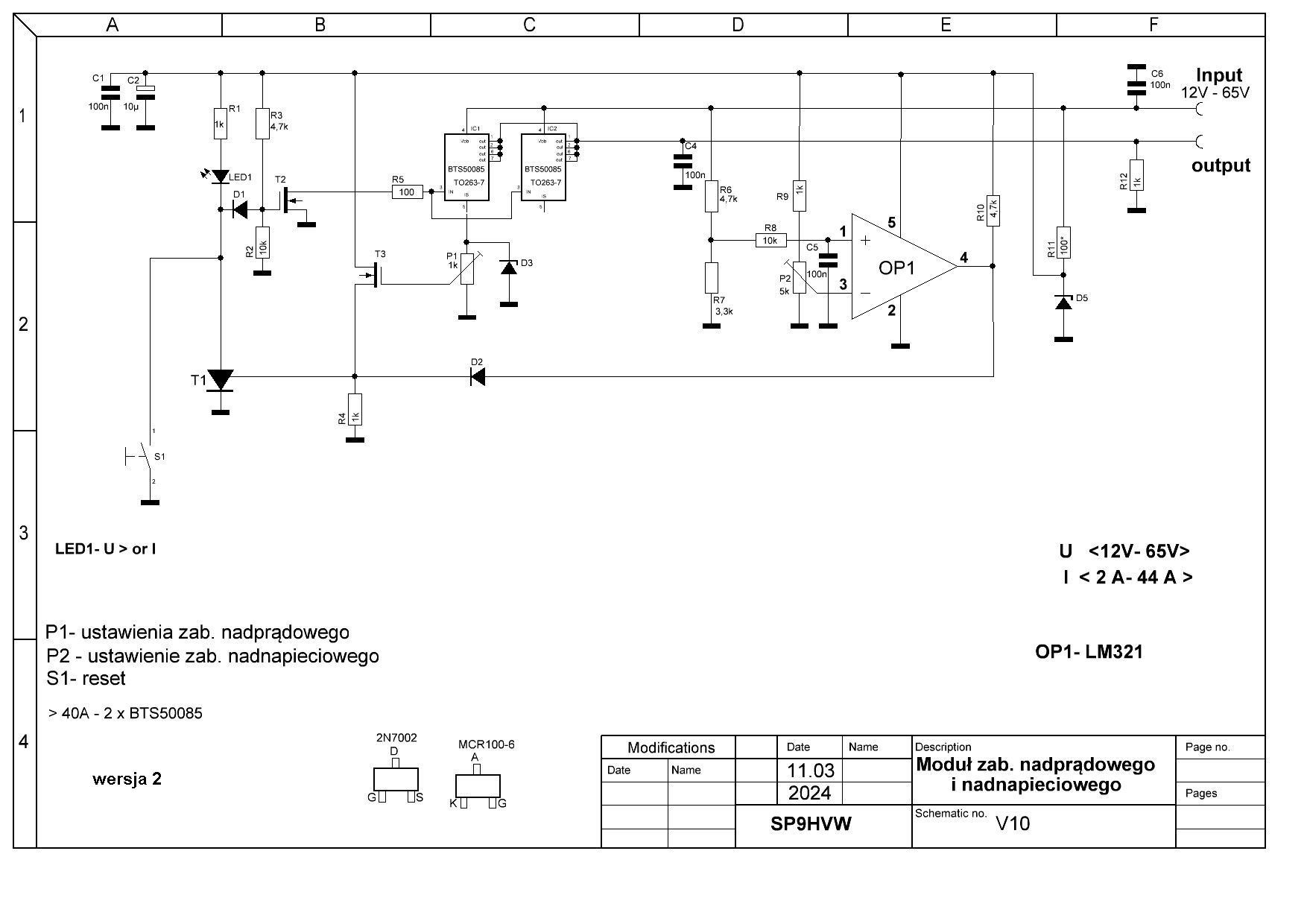

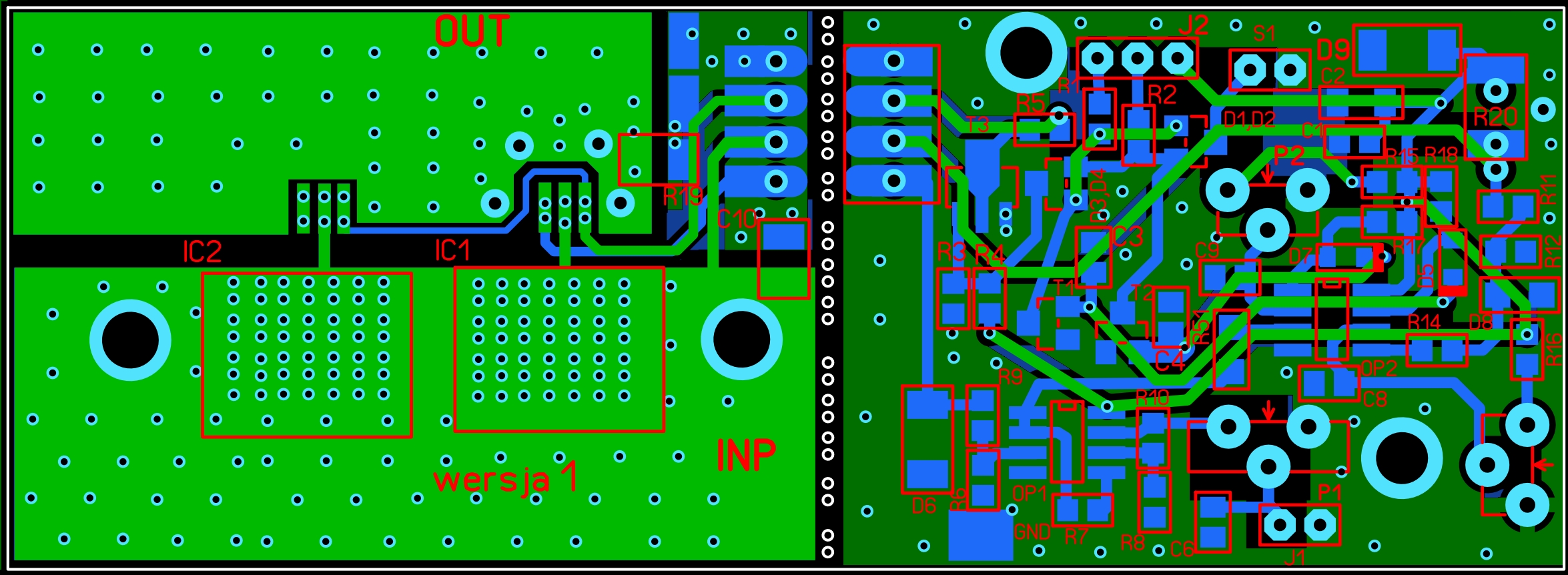

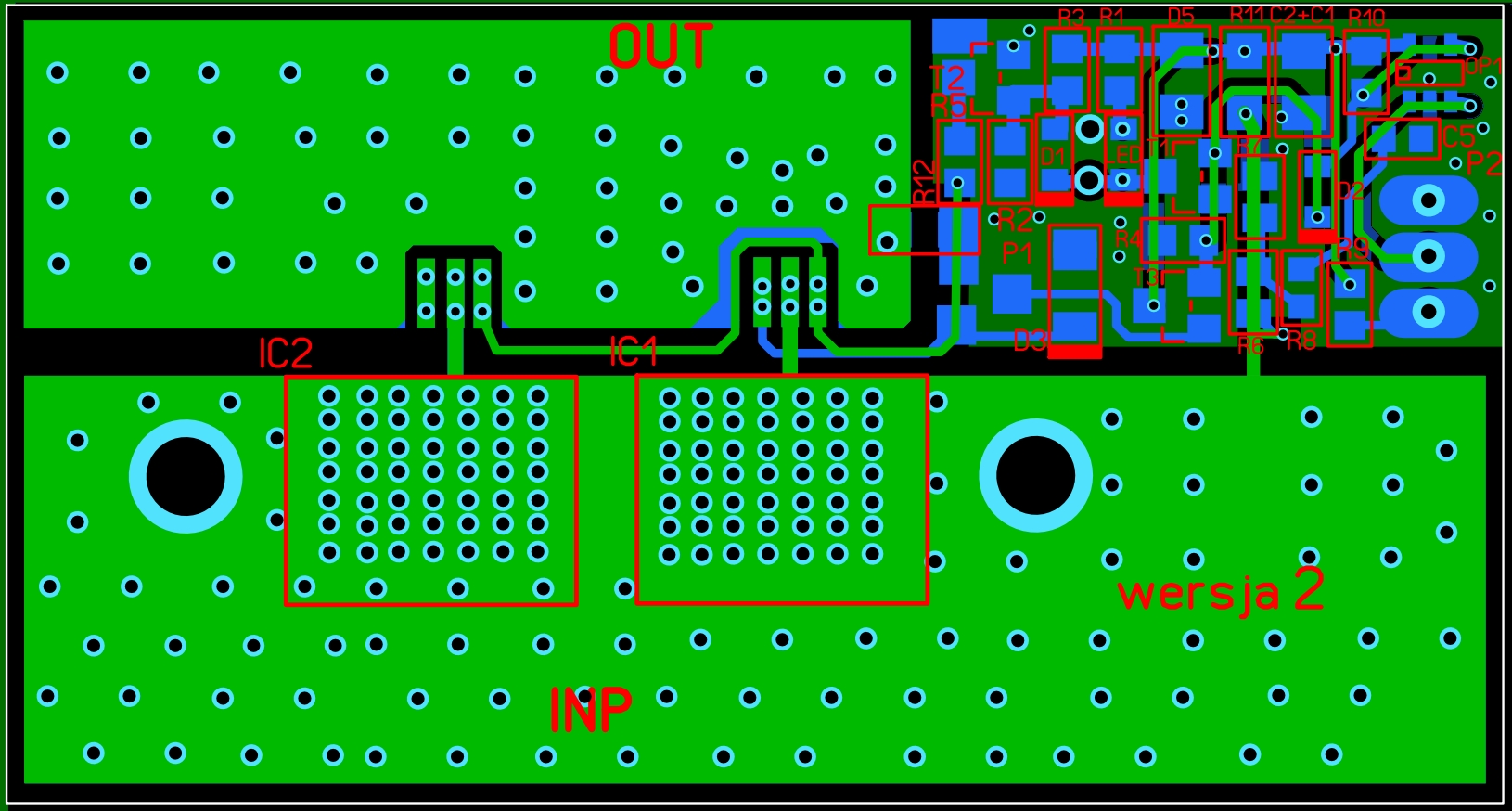

Zabezpieczenie urządzeń gdzie przekroczenie napięcia i prądu może spowodować uszkodzenie urządzenia. Zakres zabezpieczenia można ustawić w zakresie napięcia U pot. P3 (≥5V ≤60V) – po przekroczeniu ustalonej wartości następuje szybkie wyłączenie napięcia zasilania ( turn off < 100us ) . Ustawienie wartości prądu P2 (≥1A ≤40A) - po przekroczeniu ustawionej wartości także następuje wyłączenie napięcia. W celu monitorowania prądu wyprowadzono pomiar prądu z pin - Uis układu BTS50085 poprzez wtórnik OP 1/1. Podłączając mikroamperomierz o czułości 100uA lub miernik LCD można mierzyć prąd. Wyprowadzając potencjometr P2 na zewnątrz, można ustawić wartość prądu przy którym nastąpi wyłączenie zasilania w zakresie od 1A do 40 A . Przycisku reset nie musimy stosować kiedy jest na stałe zabudowane jako zabezpieczenie – wtedy wyłączenie urządzenia z sieci i ponowne załączenie po krótkim czasie samoczynnie zresetuje moduł. Spadek napięcia I – 40A - 0,18V. W zależności od wielkości prądu można zastosować 1 lub 2BTSy. Wersja 2 jest wersją uproszczoną bez wyjścia pomiaru prądu i z mniejszym zakresem ustawienia zabezpieczenia prądowego.[attachment=18783]


Załączone pliki Miniatury
İmage İmage İmage İmage İmage İmage
(Ten post był ostatnio modyfikowany: 22-03-2024 0:45 przez SP9HVW.)
22-03-2024 0:00
