QRP-CW wg. SP5QU - prośba o identyfikację mojego QRP z przed 30 lat
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,193
Dołączył: 02-07-2010
Post: #271
RE: QRP-CW wg. SP5QU - prośba o identyfikację mojego QRP z przed 30 lat
Nowa wersja na 7 ożyła. Bardzo ładnie odbiera. Mieszacz od Frycza. Po południu pojawia się problem "Gadającego Chińczyka" - nad tym jeszcze popracuję. Konstrukcja modułowa, można dowolnie eksperymentować, co czynię :-)






Teraz nadajnik. Na niedzielę powinien być gotowy. Telegrafistów zapraszam na testy - będę słuchał i nadawał CQ SP DE SQ9RFC ...na FREQ siódemkowych skedów czyli 7.021.300. Kto żyw do radia niech siądzie :-) Mam taka fajną malowankę od CB, wycisnę z niej 10 W czystego sinusa :-) Tak! z malowanki. To niesamowicie dobra malowanka.

---------------
Edit..
91,530 wejść na stronę :-) 2 pozycja w rankingu QRP :-) nieźle :-)

73 JERZY SQ9RFC
(Ten post był ostatnio modyfikowany: 13-12-2013 14:53 przez SQ9RFC.)
13-12-2013 14:53
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,193
Dołączył: 02-07-2010
Post: #272
RE: QRP-CW wg. SP5QU - prośba o identyfikację mojego QRP z przed 30 lat
60Vpp na 60omach przy 13.8 zasilania za filtrami - ale ... na 80. Na 40 szkoda gadać. Malowanka inaczej hihihi. Lecę na giełdę może mają coś lepszego.
92,046
Kompletna paranoja - nowe malowanki okazały się 100 procentowymi malowankami. Pracują do 1 MHz dając max 10Vpp na 60 omach. Wyżej zamierają całkowicie. Zamówiłem nowe, po parce, u kilku sprzedawców na znanym portalu - zobaczymy co przyjdzie.
Mój najlepszy wzorcowy tranzystor ...odparował :-(
Na WEBSDR w Niderlandach piękne S9 dawał na 80 i postanowiłem sprawdzić jak to się ma do napięcia zasilania końcówki mocy. Przy mniej niż 7V - sygnał wyraźnie spadał, od 7 w górę cały czas było S9. Od 25V dopiero lekko wzrósł ... ale radiator okazał się za mały ... normalne podczas nadawania CW było zawsze OK, ale podłączyłem sztorca i docisnąłem go kufelkiem :-(
Czekam na przesyłkę. Połowa dostawców z portalu aukcyjnego wycofała się z transakcji gdy napisałem im, że jestem krótkofalowcem radioamatorem i szukam tranzystorów do testów. Dwóch podjęło wyzwanie - chyba tylko z ciekawości ... albo głupoty.

73 JERZY SQ9RFC
(Ten post był ostatnio modyfikowany: 17-12-2013 11:42 przez SQ9RFC.)
15-12-2013 17:16
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,193
Dołączył: 02-07-2010
Post: #273
RE: QRP-CW wg. SP5QU - prośba o identyfikację mojego QRP z przed 30 lat
Zamurowało mnie ...
Szok...
Nie dość że malowanka to jeszcze z nadrukiem logo polskiej firmy która to zrobiła ...

2078 - od dwóch sprzedawców, 6 sztuk do testów za pieniądze + wysyłka - wszystkie malowanki! Trochę lepsze od tych z ostatniego zakupu na giełdzie, ale na 28 MHz miliwaty. Jeszcze pokombinuję z pompowaniem tych tranzystorów większym prądem ...

Za to 1969 powalił mnie na glebę ... pięknie oszlifowany, wypolerowany ... i sitodruk ze znaczkiem firmy w której kupowałem. Na spokojnie i delikatnie sprawdzę co tam w środku siedzi...

Z dobrych wieści ... wygrzebałem z pudła jeszcze jeden 2078 od tego samego dostawcy od którego kupowałem tamten upalony. Chodzi pięknie. Przyda się do testów porównawczych. Źródełko się skończyło, ale przynajmniej było jasne ... "panie... to malowanka, ale dobra malowanka i przyjdzie pan po więcej".

cdn
94,185

73 JERZY SQ9RFC
20-12-2013 13:07
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5RF Offline
Robert
****

Liczba postów: 341
Dołączył: 13-03-2010
Post: #274
RE: QRP-CW wg. SP5QU - prośba o identyfikację mojego QRP z przed 30 lat
No dobrze Jerzy, ale czemu nie założysz tranzystora "śrubki" Ma bite 10W radiator dasz jak należy. W każdym 3006 jest taki... A tak to się użerasz z podróbkami...
Ja niedawno kalkulowałem, że nawet warto kupić złom CB ale taki wiesz CW/SSB/AM za 30 PLN bo masz tranzystor Motorola + szpeje, gałki i obudowę.

73!

F.

73 Frycz SP5RF
20-12-2013 13:45
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2IPT Offline
Jakub
***

Liczba postów: 233
Dołączył: 01-03-2012
Post: #275
RE: QRP-CW wg. SP5QU - prośba o identyfikację mojego QRP z przed 30 lat
Moze tez nowsze Motorole RD16HHF1 czy slabszy RD06 - wiem, nie sa tanie ale przynajmniej mniejsza szansa na malowanke Smile

pz
20-12-2013 14:50
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,498
Dołączył: 23-08-2009
Post: #276
RE: QRP-CW wg. SP5QU - prośba o identyfikację mojego QRP z przed 30 lat
Śrubki ze starych radiotelefonów są na 24V, przy 12V mają znacznie mniej mocy. Tranzystory RD, oraz 2SC2078 są od urodzenia na 12V . Jeśli bym coś polecił to KT920, te są na 12V i też występują w radiotelefonach.. W sumie na pasmo 3,5 i 7MHz to szkoda takich tranzystorów. Na CW bez problemu idą IRF510, IRF520, BUK453 itp. Wymaga to trochę drobnych zmian w układzie przystosowanym do bipolarów.
20-12-2013 15:08
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,193
Dołączył: 02-07-2010
Post: #277
RE: QRP-CW wg. SP5QU - prośba o identyfikację mojego QRP z przed 30 lat
Pewnie że można inaczej. Ale mniej zabawy. Przynajmniej coś się dzieje :-)
i jeszcze... - nic nie szkodzi aby to radyjko pracowało na wszystkich pasmach :-)

73 JERZY SQ9RFC
(Ten post był ostatnio modyfikowany: 20-12-2013 16:52 przez SQ9RFC.)
20-12-2013 16:33
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,498
Dołączył: 23-08-2009
Post: #278
RE: QRP-CW wg. SP5QU - prośba o identyfikację mojego QRP z przed 30 lat
IRF510 bez problemu z mocą około 5W obsłuży wszystkie pasma KF. Gotową receptę na schemat znajdziesz w opisie TRXa QRP PLUS
20-12-2013 20:45
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,193
Dołączył: 02-07-2010
Post: #279
RE: QRP-CW wg. SP5QU - prośba o identyfikację mojego QRP z przed 30 lat
Na oryginale zrobiłem 17 łączności w zawodach QRP; Memoriał Twardzickiego 2014 :-)
Największy kłopot był ze wstęgami, bo nie byłem pewny która stacja odpowiada na CQ i czy do mnie nadaje :-)
W majowej edycji PGA bardzo kiepsko - koledzy nastawieni są na 100W w antenie, więc nie przysłuchują się cichemu popiskiwaniu 1 wacika :-(
Ale zabawa jest !
Teraz w planie zawężenie zakresu strojenia do okolic 3560, wywalenie niepotrzebnych elementów i start za tydzień w MAS :-)
Jerzy

73 JERZY SQ9RFC
22-05-2014 0:31
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
MARIUSZ Offline
Nowicjusz
*

Liczba postów: 41
Dołączył: 18-07-2010
Post: #280
RE: QRP-CW wg. SP5QU - prośba o identyfikację mojego QRP z przed 30 lat
Szanowni Koledzy !

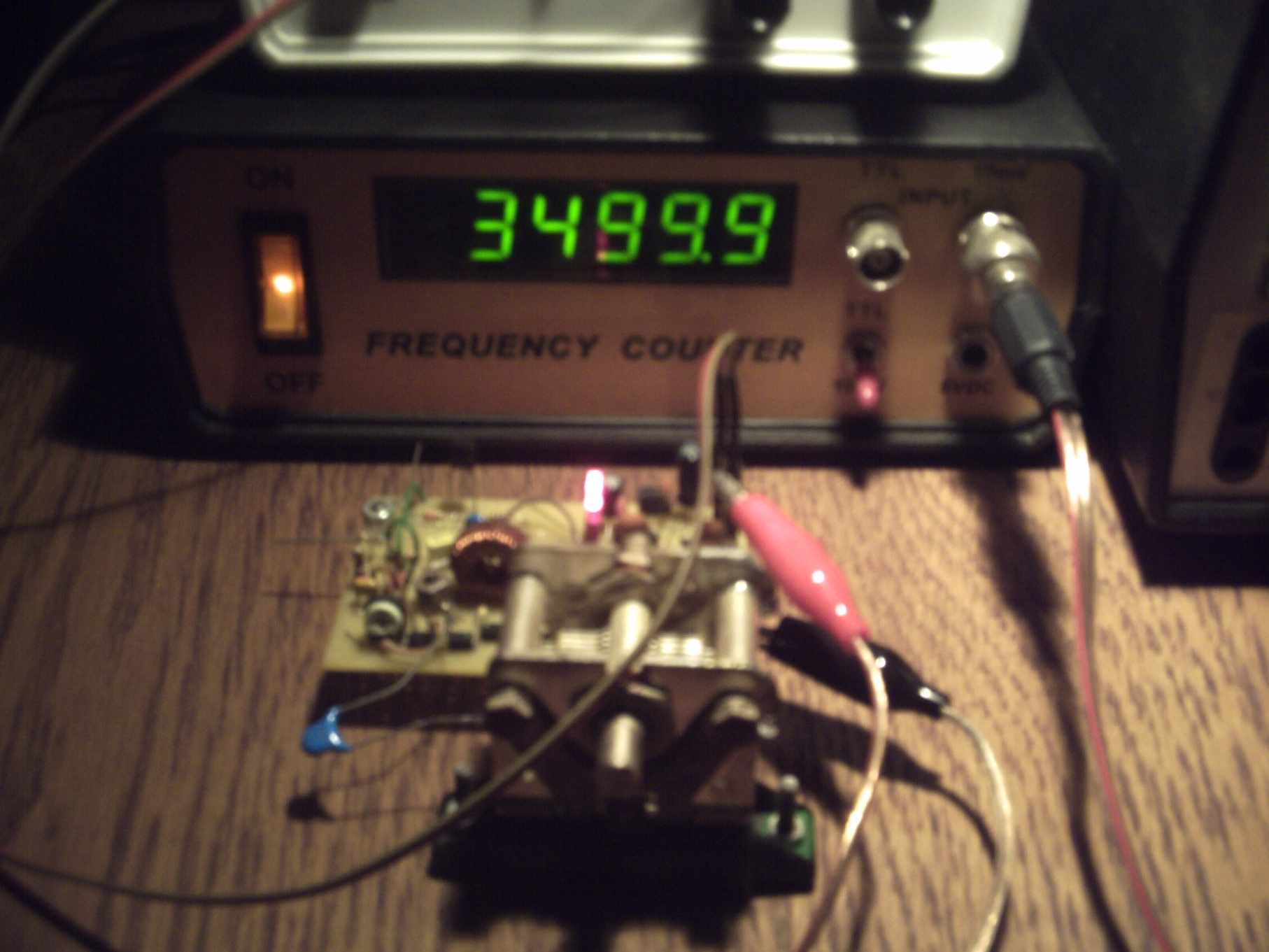

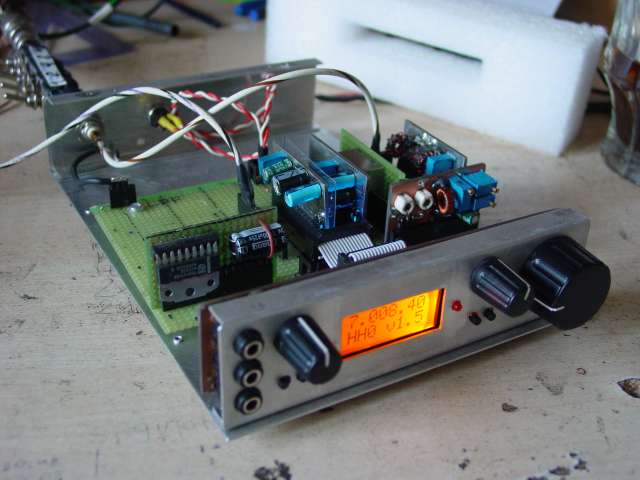

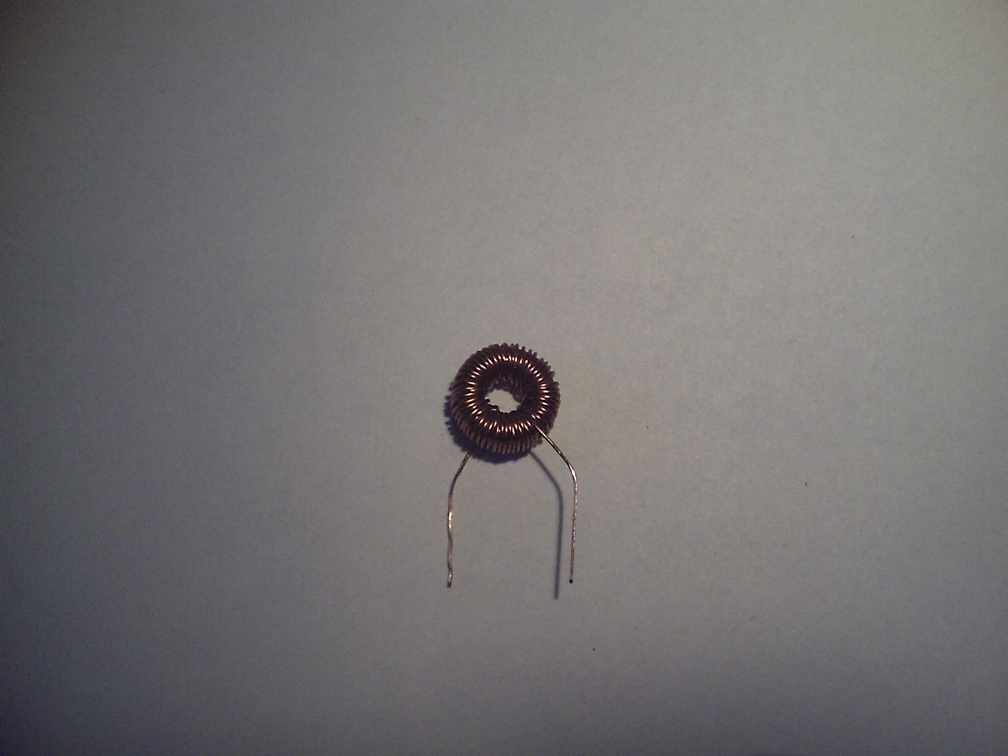

Opracowałem dokumentację (schemat) do układu VFO dla SP5QU. Układ został poddany testom w warunkach laboratoryjnych „na stole” , a więc bez współpracy z pozostałymi blokami funkcjonalnymi. Obciążeniem wyjść układu były jedynie przyrządy pomiarowe. Efekty pracy widać na fotografiach – zarówno tych obecnych , jak i tych z postu nr. #269 Podłączenie cyfrowej skali częstotliwości jest możliwe za pośrednictwem dodatkowego stopnia – separatora tranzystorowego – którego nie ma na schemacie. Separator będzie kolejnym blokiem funkcjonalnym. Na razie nie zamieszczam jego schematu. Na fotografiach widać także pomiary cewki oscylatora. Na schemacie jest opis cewki L201 nawiniętej na rdzeniu T50-2 („czerwony” AMIDON). Tak jak poprzednio , proponuję dwa tygodnie na dyskusję nad układem VFO. Po tym czasie mam nadzieję przejść do realizacji następnego bloku funkcjonalnego – końcówki mocy.

Pozdrawiam
73!
Mariusz


Załączone pliki Miniatury
