Odbiornik " KRZYSZTOF -1" potrzebuję informacji
Koledzy! Trafił do mnie taki odbiornik. Jest to bardzo pięknie zrobione urządzenie ale... Kolega który to kupił załączył do prądu i usłyszał tylko szum. Po dotarciu do mnie tego radia okazało się ze owszem radio jest kompletne ale płytki w czasie podróży powypadały z gniazdek. Owszem powtykałem jednak zanim podłączę prąd chciałbym sie czegoś dowiedzieć o tym urządzeniu. Poza tym radio nie ma VFO w stylu klasycznym za to ma masę mikroprzełączników i teraz żeby to sprawdzić czy działa prawidłowo muszę przynajmniej przeczytać instrukcję. Radio jest zrobione w technice SMD a w końcówce mocy m.cz "stoi" UL1402. Kolega mnie prosił czy nie wstawił bym tam głośnika. Owszem jest możliwość podlutować do gniazda słuchawkowego aby był rozłączny tylko ja nie wiem bez schematu JAKI moduł oporności tam wstawić. czy 4 Omy czy osiem? Podeślijcie coś bo według mnie to jest twórczy wysiłek jakiegoś Kolegi z Burzenina. Naprawdę wygląda pięknie , żeby jeszcze zadziałał to było by super. Podeślijcie coś! Władek SP3SUZ
25-04-2023 13:20
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
AdamC Offline
Użytkownik
***

Liczba postów: 161
Dołączył: 28-05-2010
Post: #2
RE: Odbiornik " KRZYSZTOF -1" potrzebuję informacji
Dla ul1402 8 Ohm będzie bezpiecznym obciążeniem ale i głośniki 4 też były stosowane.
https://www.oldradio.pl/foto_schematy/00...7-Amor.png
25-04-2023 20:23
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ2KRR Offline
Nowicjusz
*

Liczba postów: 22
Dołączył: 04-10-2013
Post: #3
RE: Odbiornik " KRZYSZTOF -1" potrzebuję informacji
Ten układ powinien pracować z głośnikiem 4 om. http://www.elektronikjk.pl/elementy_czyn...L1402L.pdf

Marek
(Ten post był ostatnio modyfikowany: 25-04-2023 21:00 przez SQ2KRR.)
25-04-2023 21:00
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3SUZ Offline
Zaawansowany użytkownik
****

Liczba postów: 479
Dołączył: 30-09-2013
Post: #4
RE: Odbiornik " KRZYSZTOF -1" potrzebuję informacji

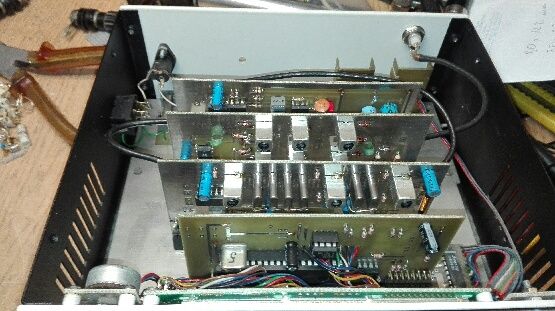

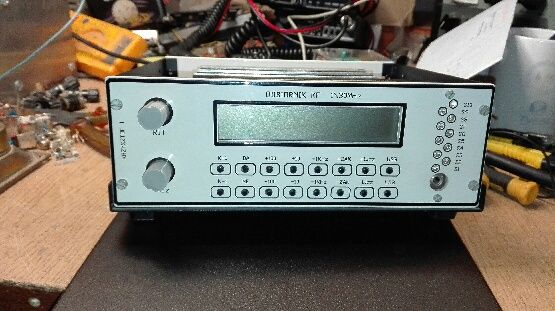

Tak wygląda ten odbiornik. Może ktoś coś skojarzy?
Dwa zdjęcia.
Podążczyłem do zasilania. Pomimo starannego montażu brumi , sprzęga sie i podłączony do jakiejkolwiek anteny jest przesterowany. Regulacja wzmocnienia w.cz. nie działa. Z technicznych właściwości - radio ma jedną pośrednią 40 MHz na drabinkowym filtrze. Detekcja na UL1042 a wzmacniacz akustyczny jest nie na 1402 tylko na LM386. Poza tym zauważyłem kilka szkolnych błędów. Pierwszy to sygnał doprowadzony do potencjometru m.cz. powinien być w ekranie, podobnie jak do głośnika, dlatego może się sprzęgać...
