Pozioma delta - zadziała poprawnie?
SP4NSJ Offline
Marcin
***

Liczba postów: 104
Dołączył: 22-10-2017
Post: #1
Pozioma delta - zadziała poprawnie?

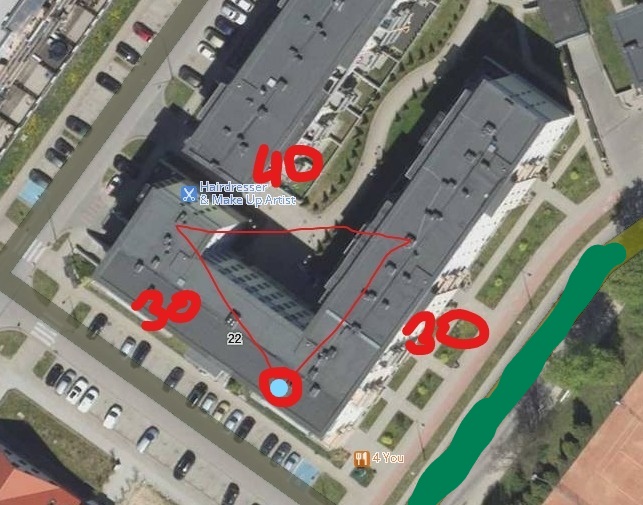

Witam koleżanki i kolegów, czy taki układ anteny sprawdzi się? Szczerze mówiąc tylko to mogę powiesić /jeśli mi pozwolą/. Maszciki po 3 metry. Zasilanie dokładnie nad moim mieszkaniem / niebieska kropka/ Dookoła domu ulice i parkingi. Liczby na zdjeciu to odległości między kominami. Ponieważ mam już SP4NSJ, chcę w końcu wypróbować swoje SP5WW i Antki. Pozdrawiam i czekam na porady.
Marcin.[attachment=18021]


Załączone pliki Miniatury
(Ten post był ostatnio modyfikowany: 23-01-2023 14:08 przez SP4NSJ.)
23-01-2023 14:03
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP7CLB Offline
Krzysztof
***

Liczba postów: 176
Dołączył: 05-04-2010
Post: #2
Tongue RE: Pozioma delta - zadziała poprawnie?
Kiedyś pracowałem na czymś podobnym - niespecjalne efekty, raczej tylko do łączności lokalnych - europejskich. Proponowałbym użyć tych kominów do konfiguracji anteny aperiodycznej ok. 81-82m długości, czyli rozciąć ją na ramieniu 40m i tamże tylko dać odcinki 2 x 10.5-11m. Na 1/3 całęj długości rozciąć i wstawić wstawić balun 50/200 do 50/450om i potem dowolna długość koncentryka 50om. Zagięcie pod kątem ok. 90st. będzie skutkowało mniejszą kierunkowością. W chwili wolnej pobawię się w symulację, bo też mam na coś podobnego ochotę - a już mam dość tej 25-letniej przerwy w nadawaniu Undecided

73s de Krzys'

P.S. Jeszcze jedna uwaga - kiedyś eksploatowałem taką, ale "wyprostowaną" antenę Long Widom. Pracowała wspaniale na wszystkich
pasmach i wcale nie potrzebna linka miedziana - wystarcza linka ze stali nierdzewnej np. z tych do wieszania bielizny. Trudno to przeciąć
albo zerwać, a i złodziej metali kolorowych się na to nie pochytrzy.
(Ten post był ostatnio modyfikowany: 23-01-2023 17:59 przez SP7CLB.)
23-01-2023 17:59
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3SUZ Offline
Zaawansowany użytkownik
****

Liczba postów: 493
Dołączył: 30-09-2013
Post: #3
RE: Pozioma delta - zadziała poprawnie?
Antena delta to antena mająca wiele rezonansów. Ważny jest pierwszy rezonans bo np. kiedy masz na 3,520 MHz to co 3,520 MHz będziesz miał następny. I np. podstawa 3,520 no i potem 7,040, potem jakaś dziesiątka spoza naszych zakresów no i 14,080 potem... i tak dalej. Tylko ze powyżej 14 MHz już skuteczność jest ot taka sobie ale... antena tam wciąż dobrze "słyszy" więc warto ją powiesić. Powieś, złap pierwszy rezonans tam gdzie chcesz i powodzenia! Ja myślę że 3,550 można potem dociągnąć pi filtrem lub nawet skrzynką aby później wlazło pasmo w środek siódemki... Baw się dobrze!
24-01-2023 22:50
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP7CLB Offline
Krzysztof
***

Liczba postów: 176
Dołączył: 05-04-2010
Post: #4
RE: Pozioma delta - zadziała poprawnie?
Załączam plik symulacji mojego projektu anteny. Z niej wynika, że jak na tak prostą - jest niezła na pasma KF. W rozcięciu balun 50/300om. Przyjąłęm zawieszenie na wysokości 20m nad gruntem, ale przy przejściu do free space niewiele się zmienia. Ale symulacja daje wynik zbliżony. Trza pochodzić po dachach i podstroić. Plik załączony ma rozszerzenie *.txt - bo inaczej strona HM nie przyjmie. Do symulacji w MMANA należy zamienić to rozszerzenie na *.maa
Program MMANA do sciągnięcia friko po wygoglowaniu.

73s de Krzys'

.txt  Polamana LongWindom 85m.txt (Rozmiar: 495 bajtów / Pobrań: 233)
(Ten post był ostatnio modyfikowany: 25-01-2023 6:56 przez SP7CLB.)
25-01-2023 6:56
