Trx Wolf
SP9XCC Offline
Krzysztof
***

Liczba postów: 101
Dołączył: 13-03-2019
Post: #321
RE: Trx Wolf
Jako rzekłeś.
Usłyszałem co powiedziałeś.

Nie sztuką jest coś zrobić, sztuką jest zrobić tak, aby nie zepsuć..

Pozdrawiam,
73! Krzysztof
12-10-2022 20:32
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5CGI Offline
Maciek
***

Liczba postów: 184
Dołączył: 31-05-2011
Post: #322
RE: Trx Wolf
Witajcie

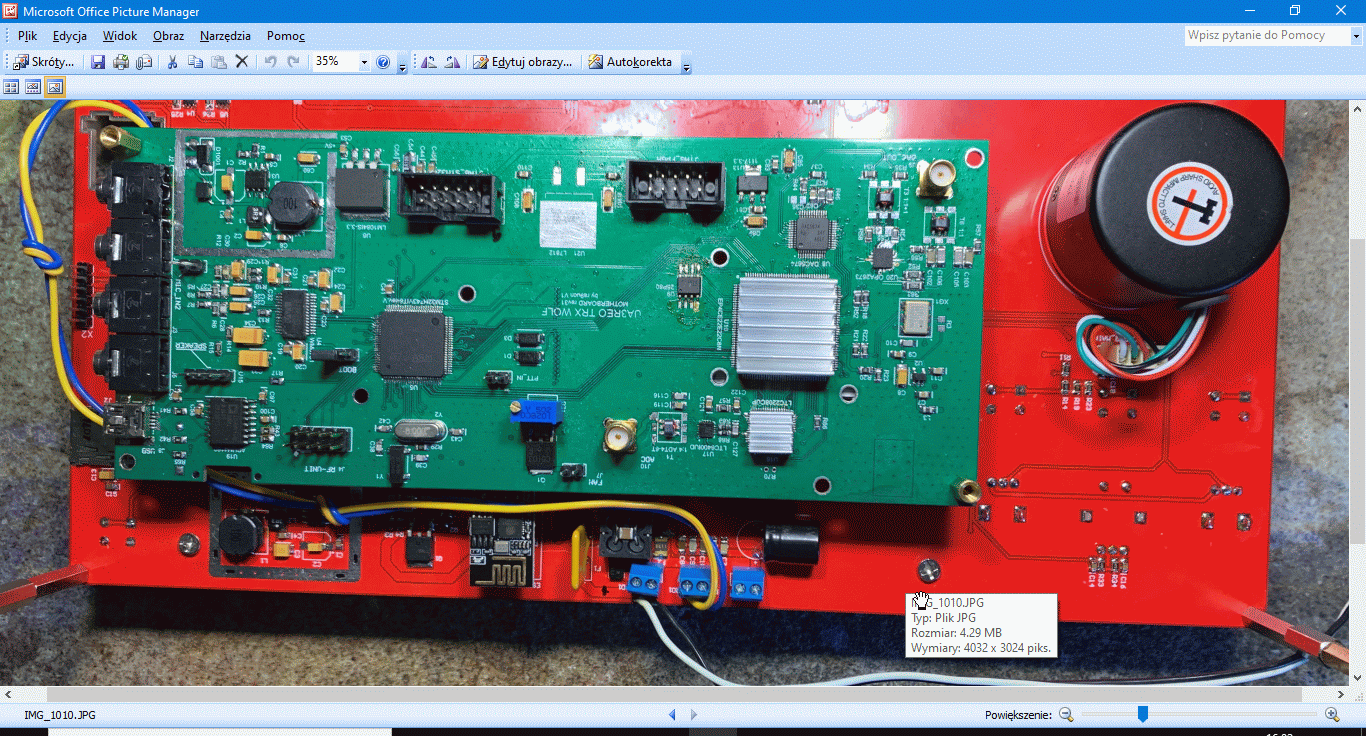

Wczoraj i dziś zajmowałem się Alterą (chińska). To znaczy - wczoraj ją wlutowałem (częściowo bo okazało się że nastąpiło drobne ,bardzo bardzo drobne przesunięcie) i wy lutowałem. Następnie znowu wlutowałem i na tym skończyłem bo się okazało że jest już dziś 2.30.
Po południu sprawdziłem lutowanie usuwając wszelkie zwarcia (a było ich trochę)
Wziąłem się za programowanie (Win 7, Quartus13,1 , USB Blaster)
Program rozpoznał Alterę, pamięć. Zaczął programować.....i błąd.Ponowna próba i błąd, ale już w innym miejscu.. a na koniec przestał rozpoznawać Blastera.

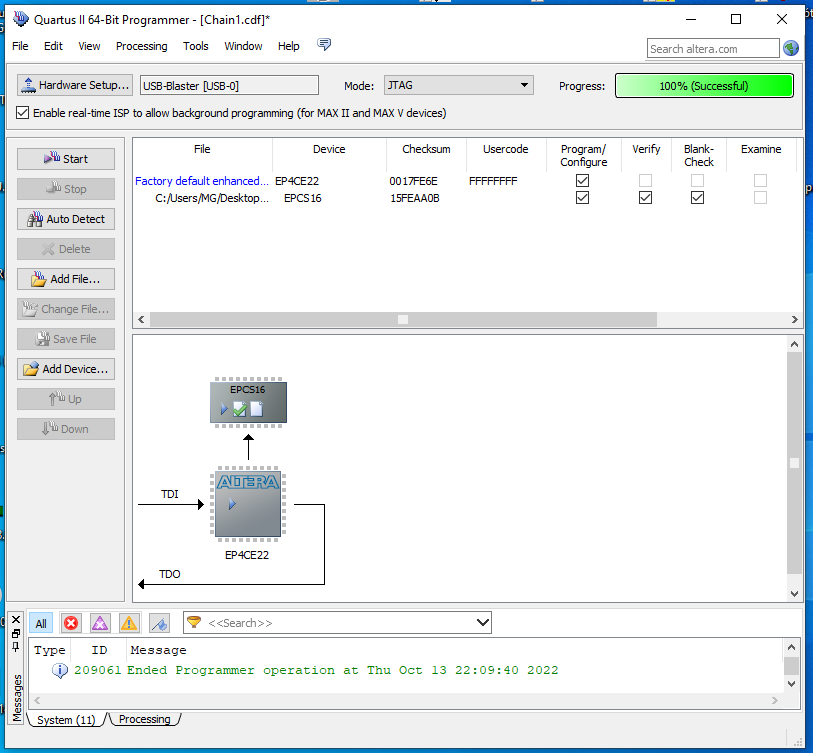

Nie bacząc na ostrzeżenia, ściągnąłem Quantus II 13.1 ver.64 bit, zainstalowałem na Win 10 i ... programowanie zakończyło się sukcesem. Dla pewności wgrałem ver.5.2 i też wszystko zakończyło się sukcesem - mam nadzieję. Jeszcze nie ma procesora ( dziś dotarł) . Płytka po zaprogramowaniu pobiera o 55 mA prądu więcej. Jeszcze nie mam wlutowanych przetworników.
Jutro zabawa z procesorem.

__________________________________________________​_____________
Maciek


Załączone pliki Miniatury
13-10-2022 22:18
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP7GRV Offline
Bogdan
**

Liczba postów: 63
Dołączył: 15-07-2017
Post: #323
RE: Trx Wolf
Witajcie hodowcy Wilków .
Mam pytanie , na czym robicie filtry BPF -dławiki czy rdzenie i w takim razie gdzie kupujecie dławiki smd a jak rdzenie to jaki wymiar , bo jest miejsce na smd 0805 i są otworki do przewlekanych .
Pozdrawiam miłego dnia życzę.
(Ten post był ostatnio modyfikowany: 14-10-2022 9:44 przez SP7GRV.)
14-10-2022 9:44
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6LTP Offline
Zbyszek
****

Liczba postów: 299
Dołączył: 02-02-2010
Post: #324
RE: Trx Wolf
Bogdan, dławiki SMD 0805 z TME lub MOuser. Widziałem na telegramie zdjęcie płytki gdzie dławiki były osiowe i nawijane ręcznie z drutu. Autor zastosował to co miał pod ręką.

73! Zbyszek
14-10-2022 9:51
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2NBC Offline
Zdzisław
**

Liczba postów: 97
Dołączył: 28-01-2010
Post: #325
RE: Trx Wolf
Moje doświadczenie w programowaniu Altery są takie, mam dwa komputery z systemem Windows 10, starszy, procesorem starej generacji, stacjonarny i nowszy z procesorem i7. Na obu komputerach oprogramowanie Quartus13 zainstalowało się bez problemów. Samo programowanie przebiegało identycznie. Na starym komputerze programowanie Altery kończyło się błędem, na nowym proces programowania przeszedł bez problemów.
14-10-2022 10:17
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AUO Offline
Andrzej
*****

Liczba postów: 980
Dołączył: 20-09-2009
Post: #326
RE: Trx Wolf
Radiatory, cudeńko.Jak by z tej pcb.

Andrzej
(Ten post był ostatnio modyfikowany: 14-10-2022 20:29 przez SP6AUO.)
14-10-2022 20:29
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP7GRV Offline
Bogdan
**

Liczba postów: 63
Dołączył: 15-07-2017
Post: #327
RE: Trx Wolf
Dzięki Zbyszku , ale to są tylko pojedyncze wartości , aby zebrać cały komplet do BPF to potrzeba chyba z 10 -ciu dostawców. Ale nadal będę szukał.
Pozdrawiam.
15-10-2022 10:14
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5TAA Offline
Witek
****

Liczba postów: 261
Dołączył: 24-03-2009
Post: #328
RE: Trx Wolf
Trochę się zagapiłem z podpowiedzią...
Ja wprawdzie robię trochę "inną" wersję Wolfa, tzw WF-100D i nie porównywałem BPF w Waszej wersji z tym co jest w WF-100D, ale myślę że to są podobne układy(elementy)...
Dobra, do rzeczy, prawie wszystkie cewki dla BPF dostałem od Coilcraft jako sample, a to czego nie mieli to akurat było w Maritex`ie.
Wszystkie cewki na ceramice w rozmiarze 1008.
Tak przy okazji, wczoraj "wojowałem" z zaprzęgnieciem encodera Copal 256impulsów na obrót...działy się "cuda niewidy"...trzeba było zmienić kondensatory przy wyjsciach tegoż, ze 100n na 1nF oraz trochę poeksperymentować z ustawieniami w Configuracji.
(Ten post był ostatnio modyfikowany: 15-10-2022 11:20 przez SP5TAA.)
15-10-2022 11:20
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5CGI Offline
Maciek
***

Liczba postów: 184
Dołączył: 31-05-2011
Post: #329
RE: Trx Wolf
Kamień z serca, STM też okazał się "prawdziwym" procesorem. Programowanie przez USB. Czekam jeszcze na taśmę 45pin.
(Ten post był ostatnio modyfikowany: 15-10-2022 19:10 przez SP5CGI.)
15-10-2022 19:08
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP7GRV Offline
Bogdan
**

Liczba postów: 63
Dołączył: 15-07-2017
Post: #330
RE: Trx Wolf
Dzięki Witek !!!
Cały czas szukałem dławików a cewki są na wyciągnięcie ręki .
I nie tylko ja cały czas się uczę. przykład idzie z góry.
73!!!
Dla informacji Celtor i Matrix
16-10-2022 12:37
