Post: #211
RE: Trx Wolf
Próbowałem wszystkie ver.
Za każdym razem taki efekt
Ten komunikat jest po uruchomieniu auto detect.

Andrzej
05-09-2022 9:23
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9XCC Offline
Krzysztof
***

Liczba postów: 115
Dołączył: 13-03-2019
Post: #212
RE: Trx Wolf
Pytanie - czy układ działa?
Czy na obecnie "wszytych" wsadach działa odbiór?
Jeżeli działa - spróbuj zablokować procesor - załóż zworę na BOOT i trzymaj wciśnięty przycisk zasilania.
W takim stanie spróbuj zaprogramować Alterę.
Program nie widzi wogóle układu, stąd taki komunikat.
Jeżeli mimo zablokowania procesora dalej nic nie będzie się dziać - komunikat będzie jak obecnie - szukaj w układzie połączeń pomiędzy Blasterem a Alterą.
Jakość lutowań, ciągłość połączeń, możliwe mikrozwarcia itd...
Jeżeli natomiast układ nie działa na odbiorze - to albo dokładne przelutowanie wszystkich wyprowadzeń Altery (z kontrolą mikroskopem, jeśli masz), albo wymiana Altery...
Może być jeszcze problem z Blasterem, ale mało prawdopodobne...
Sprawdzić można tylko próbując zaprogramować za jego pomocą inny układ...

Nie sztuką jest coś zrobić, sztuką jest zrobić tak, aby nie zepsuć..

Pozdrawiam,
73! Krzysztof
05-09-2022 10:39
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5TAA Offline
Witek
****

Liczba postów: 292
Dołączył: 24-03-2009
Post: #213
RE: Trx Wolf
Krzysztof, mam krótkie pytanie, w jakich warunkach załączałeś selftest w Wolf`ie, tzn antena była podpięta i jeśli tak to na jakie pasmo?
05-09-2022 12:26
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AUO Online
Andrzej
*****

Liczba postów: 1,050
Dołączył: 20-09-2009
Post: #214
RE: Trx Wolf
Witek,wczoraj i dziś testowałem Rx na 14MHz na telegrafi i na dwójce przemiennik SOWA.
Odbiór jest ok.

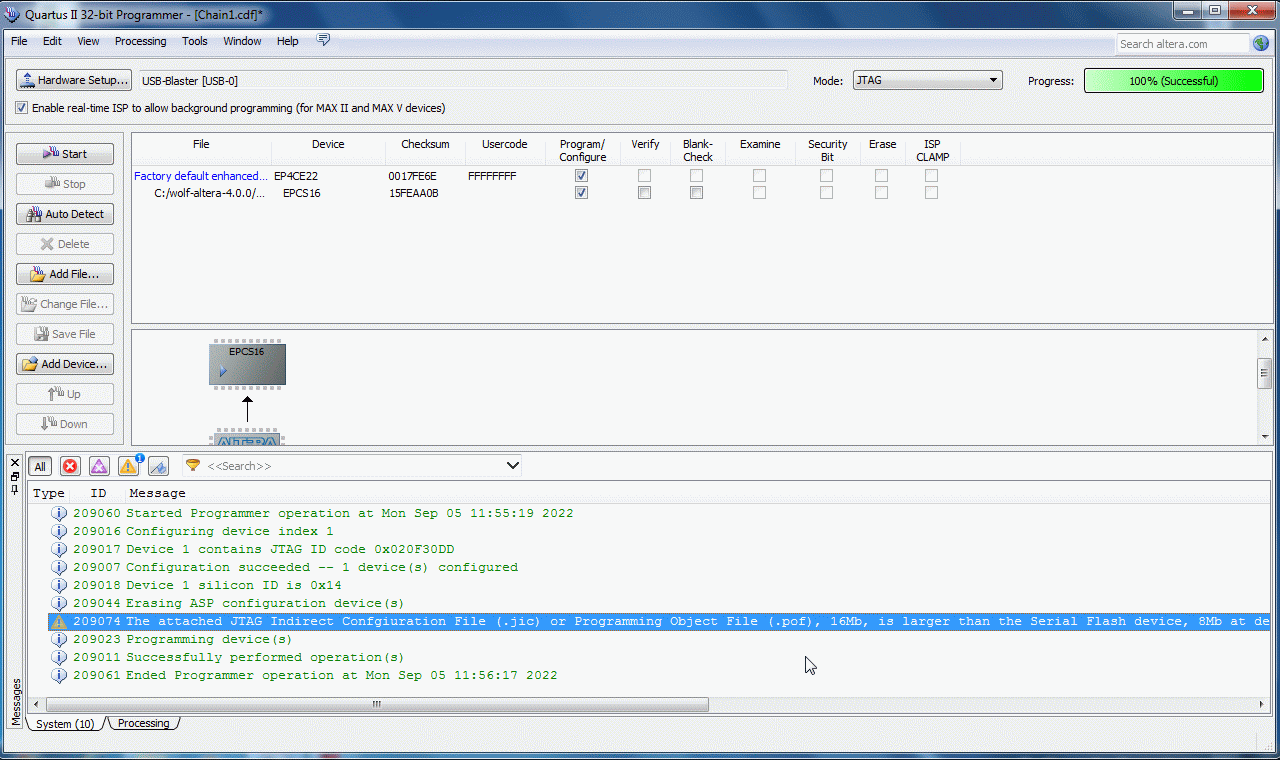

Zaprogramowałem Alterę ver 4.1.0 bez ptaszków verifi i blank check:


Pojawiła się spora uwaga ta linijka podświetlona na niebiesko.
Oto cała treść:
Warning (209074): The attached JTAG Indirect Confgiuration File (.jic) or Programming Object File (.pof), 16Mb, is larger than the Serial Flash device, 8Mb at device 1 -- Only the first 8Mb JTAG Indirect Configuration File or Programming Object File data will be programmed to the device

Może ona coś wyjaśni.
Będę też próbował ją przetłumaczyć:
Ostrzeżenie (209074): Dołączony plik JTAG Indirect Confgiuration (.jic) lub program Programming Object File (.pof), 16Mb, jest większy niż urządzenie Serial Flash, 8Mb na urządzeniu 1 -- tylko pierwszy 8Mb JTAG Indirect Configuration File lub Programming Dane pliku obiektowego zostaną zaprogramowane na urządzeniu

Andrzej
(Ten post był ostatnio modyfikowany: 05-09-2022 14:45 przez SP6AUO.)
05-09-2022 14:41
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9XCC Offline
Krzysztof
***

Liczba postów: 115
Dołączył: 13-03-2019
Post: #215
RE: Trx Wolf
Witku,

Selftest robiłem bez podłączonej anteny.
Nie robiłem później...

Andrzeju,

Ten komunikat to informacja, że masz przy Alterze pamięć 8 Mb zamiast 16Mb.
Jednocześnie informuje, że tylko pierwsze 8Mb zawartości pliku zostaje zapisane do pamięci...
Pisałem o tym wcześniej.
Paczki robione przez Norberta (niemieckie) są dla pamięci 16Mb.
Ja swoją zmieniłem.
Masz zapewne 25P80, powinna być 25Q16, na przykład taka, jaka jest przy procesorze.
Nie wiem skąd ta nieścisłość, być może nie zostało uwzględnione w dokumentacji...
Jak również pisałem wcześniej, od rewizji 4.1 pamięć zarządzana jest przez Alterę.

Zaprogramowałeś układ bez weryfikacji... jeśli działa dobrze to OK.

Nie sztuką jest coś zrobić, sztuką jest zrobić tak, aby nie zepsuć..

Pozdrawiam,
73! Krzysztof
(Ten post był ostatnio modyfikowany: 05-09-2022 19:56 przez SP9XCC.)
05-09-2022 19:56
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AUO Online
Andrzej
*****

Liczba postów: 1,050
Dołączył: 20-09-2009
Post: #216
RE: Trx Wolf
Wymieniłem pamięć na W25Q16.
Nie da się zaprogramować w pełni.
Wyłączyłem verifi i blank check:
Wolf ożył.Mam w STM32 ver4.1.0 i niestety brak sygnału w słuchawkach i brak
"menu" jest tylko "serwis".
Znalazłem wejście do menu poprzez S5.
Słuchawki też uruchomione.

Andrzej
(Ten post był ostatnio modyfikowany: 06-09-2022 12:42 przez SP6AUO.)
06-09-2022 12:42
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9XCC Offline
Krzysztof
***

Liczba postów: 115
Dołączył: 13-03-2019
Post: #217
RE: Trx Wolf
Opcje MENU to procesor...
Zaprogramuj ponownie, coś poszło nie tak...
Czy Altera po wymianie pamięci zaprogramowała się bez błędów?
Jeżeli tak, to OK.
Jeżeli nie, to zmień wsad w Alterze na 4.0.1, procesor zostaw 4.1 lub zmień na wyższą rewizję...

Nawiasem mówiąc - w repozytorium Norberta DC4YN jest rewizja 5.0_dev...

Nie sztuką jest coś zrobić, sztuką jest zrobić tak, aby nie zepsuć..

Pozdrawiam,
73! Krzysztof
06-09-2022 13:09
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AUO Online
Andrzej
*****

Liczba postów: 1,050
Dołączył: 20-09-2009
Post: #218
RE: Trx Wolf

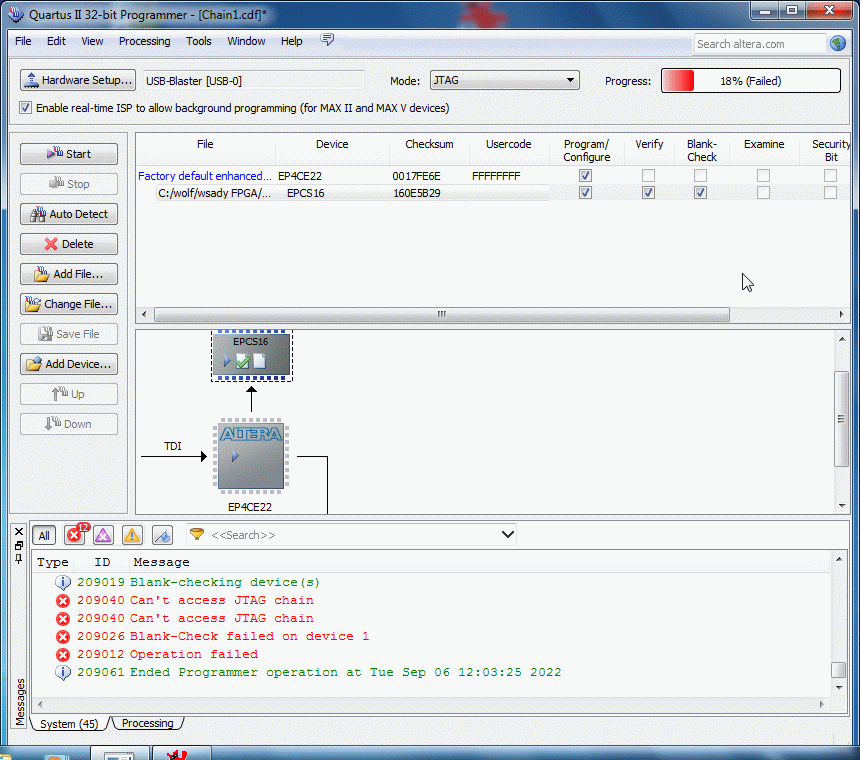

Tak wygląda programowanie pełne Altery ver.4.0.1 (inne ver. tak samo)

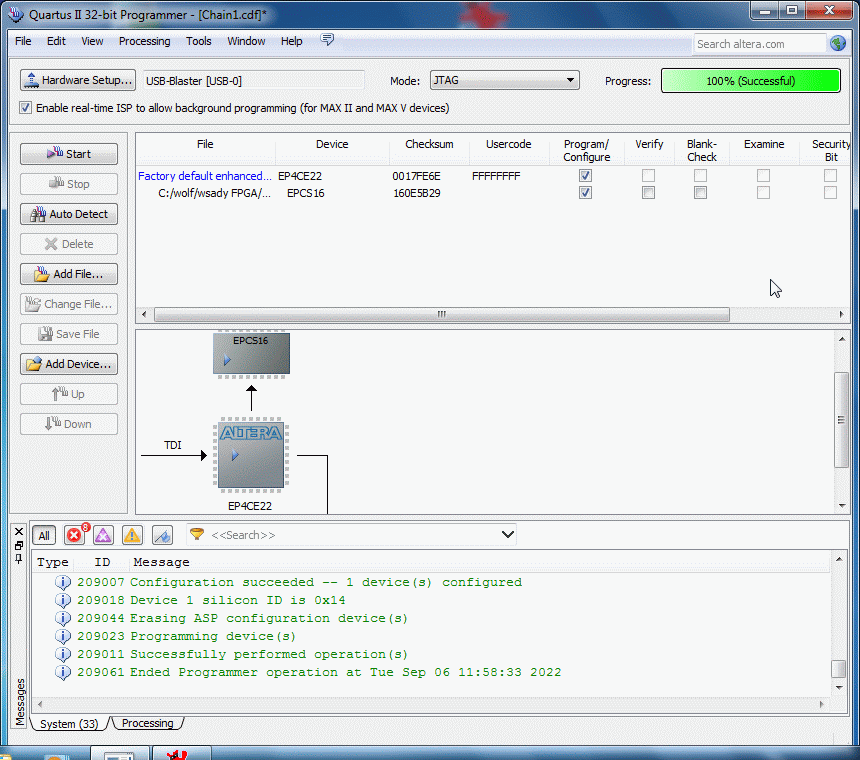

a tak bez ptaszków

Andrzej
06-09-2022 14:13
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5TAA Offline
Witek
****

Liczba postów: 292
Dołączył: 24-03-2009
Post: #219
RE: Trx Wolf
Witam kolegów szanownych,
chciałem swoje "trzy grosze" wtrącić, otóż nie do końca byłem przekonany że za tą pamięć M25P80 można postawić taką jaka jest przy procesorze STM..
Najpierw przejrzałem datasheet obu typów i mi, softwarowemu laikowi udało się zauważyć chyba ze dwie różnice(może nie mające znaczenia tutaj)...
Zdecydowałem sprawdzić to w układzie i wychodzi na to że nie są one zamienne(leb w łeb)- u mnie to nie zadziałało.
Próba zaprogramowania FPGA z pamięcią W25Q16 na pokładzie nie powiodła się ani razu - robiłem nawet tak Andrzej czyli zaznaczałem tylko "Programuj", natomiast z M25P80 nie było żadnych "niespodziane".
Wachlowałem tą płytę na różne sposoby aby, być może wymacać ewentualny powód zawirowań, które się pojawiają przy tym projekcie...
Jedno "ale" - ja biorę wsady z Dropbox`a od autora projektu - nie wiem jak znaleźć "niemiecki"wersje...
(Ten post był ostatnio modyfikowany: 06-09-2022 14:23 przez SP5TAA.)
06-09-2022 14:22
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9XCC Offline
Krzysztof
***

Liczba postów: 115
Dołączył: 13-03-2019
Post: #220
RE: Trx Wolf
Zdjęcie mojego układu pamięci, wlutowanego w miejsce 25P80:


I z szerszej perspektywy, żeby nie było...


Działa.

Edit:
Z tego co kojarzę, jest problem z prędkością pracy tej pamięci...
Jeśli jest za wolna, będą problemy...

Andrzeju,
Blank Check wyłącz, Verify załącz i spróbuj zaprogramować... da się tak?

Link do forum niemieckiego podawałem, ale...

Link do forum.
Wybiera się jaką paczkę się chce (STM32, FPGA itd.) w pierwszym poście i przenosi do Dropbox-a...

Witku,
Mógłbyś się podzielić linkiem do Dropbox-a autora.
Ja nie używam Telegrama, więc nie mam...

Nie sztuką jest coś zrobić, sztuką jest zrobić tak, aby nie zepsuć..

Pozdrawiam,
73! Krzysztof
(Ten post był ostatnio modyfikowany: 07-09-2022 6:12 przez SP9XCC.)
