Trx Wolf
SP6AUO Offline
Andrzej
*****

Liczba postów: 977
Dołączył: 20-09-2009
Post: #191
RE: Trx Wolf
Krzysztof,masz rację. Napisałem,że po wlutowaniu ADC prąd wzrósł o 80mA na 13.8V.Oczywiście,że to rozłożyło się na prądy różnych napięć.
I tu "Muszę dokładnie sprawdzić ten prąd" Jeszcze tego nie zrobiłem, ale jest to możliwe dla ADC i LTC bo mają swój stabilizator.
Co to znaczy "Uruchom odbiór - LTC6400, LTC2208, Altera, procesor, WM8731, PAM8406" ? Jak to sprawdzić,uruchomić.Czy podać sygnał na J10.
Jaką częstotliwość podać.
Mam w tej chwili wyłączony stabilizator 12V, czyli wyłączony układ OPA. To dotyczy toru Tx, na razie spoko.
Dodam,że działa bip na przyciskach.W słuchawkach pojawia się dźwięk około 800Hz.

Andrzej
(Ten post był ostatnio modyfikowany: 29-08-2022 9:13 przez SP6AUO.)
29-08-2022 9:13
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9XCC Offline
Krzysztof
***

Liczba postów: 100
Dołączył: 13-03-2019
Post: #192
RE: Trx Wolf
Podłącz antenę do J10...
Odbiornik jest naprawdę bardzo selektywny.
Bez filtrów i przedwzmacniacza odbiera nawet słabiutkie sygnały.

Nie sztuką jest coś zrobić, sztuką jest zrobić tak, aby nie zepsuć..

Pozdrawiam,
73! Krzysztof
29-08-2022 10:20
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AUO Offline
Andrzej
*****

Liczba postów: 977
Dołączył: 20-09-2009
Post: #193
RE: Trx Wolf
To jest dobra podpowiedź.Dzięki.
Zrobię to wieczorem.Teraz mam inne zajęcia.

Andrzej
29-08-2022 11:28
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5TAA Offline
Witek
****

Liczba postów: 258
Dołączył: 24-03-2009
Post: #194
RE: Trx Wolf
Andrzej, to jak już się zabierzesz wieczorem do dalszych działań to zainstaluj sobie chociaż wsad w wersji 4.1.0 zarówno dla STMa jak i dla FPGA.
Przestań zamartwiać się prądami a zacznij cieszyć się "radiem"...
29-08-2022 16:23
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AUO Offline
Andrzej
*****

Liczba postów: 977
Dołączył: 20-09-2009
Post: #195
RE: Trx Wolf

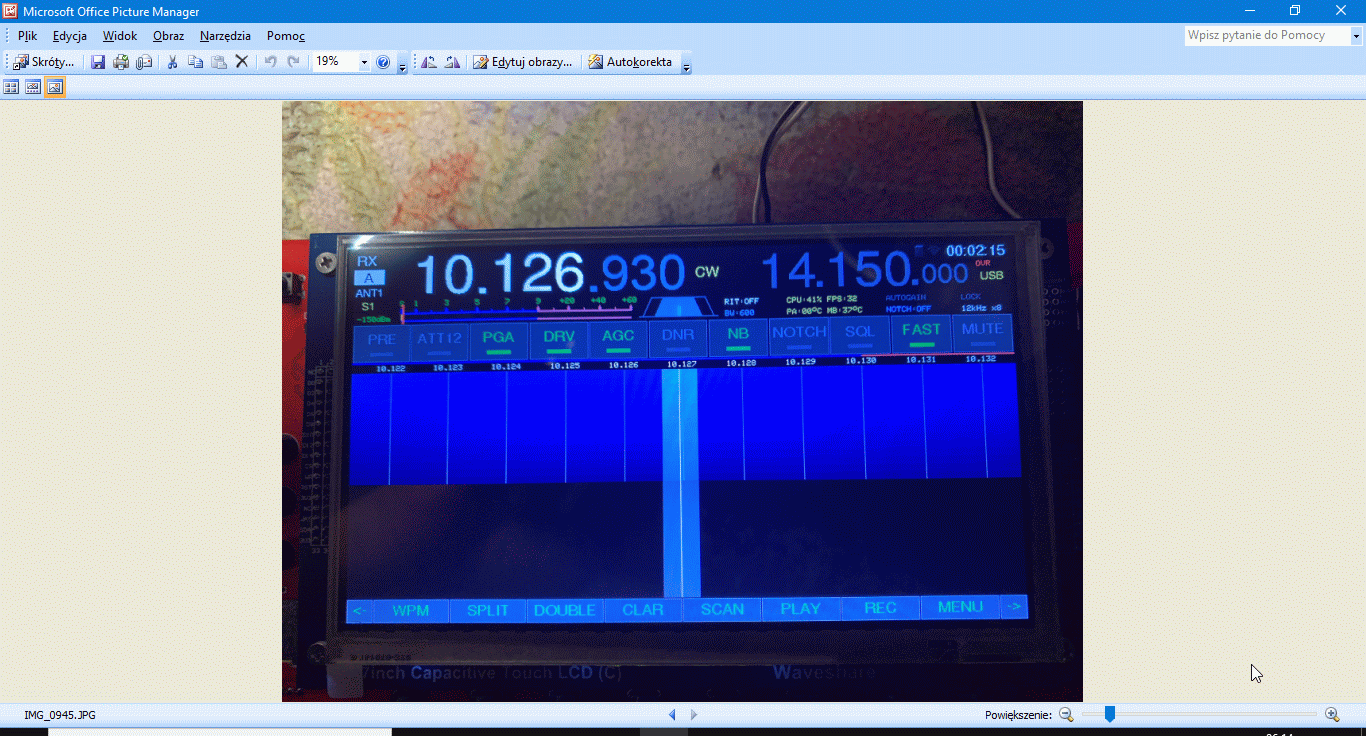

Niestety ekran w dolnej części jest goły.
W słuchawkach cisza.

Andrzej
30-08-2022 6:18
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9XCC Offline
Krzysztof
***

Liczba postów: 100
Dołączył: 13-03-2019
Post: #196
RE: Trx Wolf
Andrzeju,
Zrób dobrej jakości zdjęcia obydwu stron płyty głównej.
Dodaj zdjęcia okolic układów LTC i Altery.
Może masz coś gdzieś nie tak "posadzone"...
Wrzuć, pooglądamy, może coś znajdziemy.
Którą rewizję wsadów masz w procesorze i Alterze?
U mnie działało na 3.51 a później dopiero na 4.0...
Wszystkie pośrednie nie działały.
Teraz mam 4.1 w obydwu układach i też działa.
Kiedy załadowałem 4.2 do procesora, działy się cuda.
Na późniejsze nie ma jak narazie czasu - mam na myśli 4.3 i 4.4...

Nie sztuką jest coś zrobić, sztuką jest zrobić tak, aby nie zepsuć..

Pozdrawiam,
73! Krzysztof
30-08-2022 10:15
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AUO Offline
Andrzej
*****

Liczba postów: 977
Dołączył: 20-09-2009
Post: #197
RE: Trx Wolf

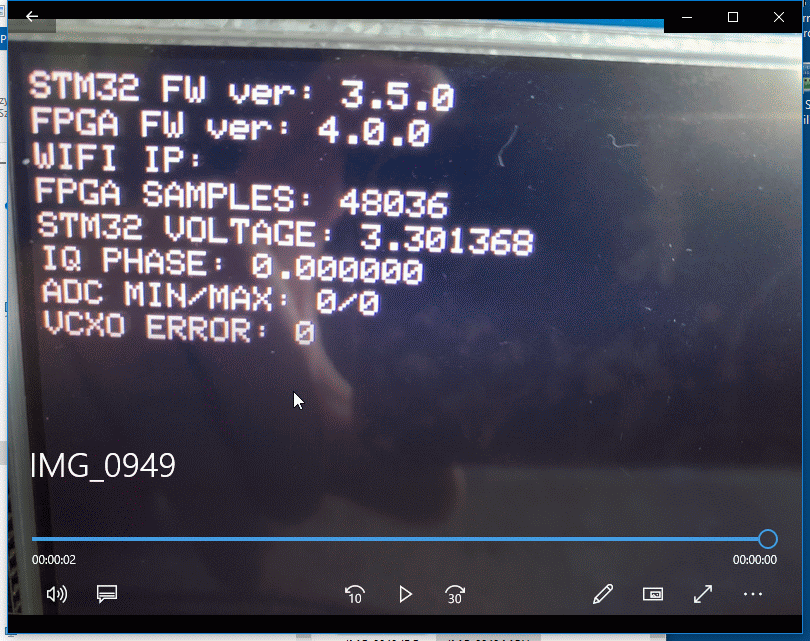

Po kolei.Mam tak:
Coś zmienić.Mam kwarc 12.288MHz

Andrzej
(Ten post był ostatnio modyfikowany: 30-08-2022 11:58 przez SP6AUO.)
30-08-2022 11:58
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9XCC Offline
Krzysztof
***

Liczba postów: 100
Dołączył: 13-03-2019
Post: #198
RE: Trx Wolf
Zmień wsad w procesorze na 4.0
Ze zdjęcia wynika, że masz sample z Altery...
Rozumiem, że 12.288MHz to XG2... natomiast XG1 masz 122.88MHz

Edit:
Sprawdź czy 122.88MHz generuje.
Są egzemplarze, które wymagają podania napięcia na pin 2 - na płycie jest to R3.

Edit2:
Sprawdź, gdyby nie było generacji na XG1, układ zasilania - wyjście U2 - bywa różnie... tam też można sobie zwarcie zrobić...
Sprawdź czy nie pomylone są rezystory R22 i R21 oraz R23 i R20 - dzielnik napięciowy wyjścia generatora XG1...
12.288MHz w tej sytuacji nic nie znaczy.
Jeśli nawet go nie będzie, to będzie co najwyżej częstotliwość pływała, ale powinien wodospad coś pokazywać...

Edit3:
Tak z głupia frant zapytam - LTC2208 masz, mam nadzieję, posadzony na miejsce?

Słowo wyjaśnienia - w rewizji 3.5 firmware pamięć była obsługiwana przez procesor, w rewizji 4.0 obsługa pamięci idzie przez FPGA...
Stąd mając w FPGA 4.0 w procesorze MUSI być takie samo lub wyższe...
Gdzieś chyba nawet wcześniej było wspomnienie o tym...

Nie sztuką jest coś zrobić, sztuką jest zrobić tak, aby nie zepsuć..

Pozdrawiam,
73! Krzysztof
(Ten post był ostatnio modyfikowany: 30-08-2022 12:36 przez SP9XCC.)
30-08-2022 12:21
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AUO Offline
Andrzej
*****

Liczba postów: 977
Dołączył: 20-09-2009
Post: #199
RE: Trx Wolf
Ok. biorę się za program 4.0 i pomiar XG1
Zalecenia wykonane.

İmage , İmage

Teraz jednak zajmę się prądami.

Andrzej
(Ten post był ostatnio modyfikowany: 30-08-2022 12:57 przez SP6AUO.)
30-08-2022 12:24
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9XCC Offline
Krzysztof
***

Liczba postów: 100
Dołączył: 13-03-2019
Post: #200
RE: Trx Wolf
Dobrze,
Rozumiem, że na wodospadzie dalej pusto...
Masz mikroskop?
Przypatrz się dobrze lutowaniom Altery, procesora i LTC2208.
Wymyj je najpierw z fluxa...
Jeżeli na tym łańcuchu będzie OK, to musi się coś na wodospadzie pokazać...
Sprawdź napięcia na Alterze - tam są miejsca bardzo wrażliwe na zwarcia pomiędzy potencjałami...
Pokaż zdjęcia płyty głównej, może coś będzie widać...

Przy odchyłce częstotliwości jak na zdjęciu - 122.605MHz, powinno sypać błędami VCXO Error - a masz "0"...

Stawiam na lutowanie Altery... bądź coś innego w jej najbliższym otoczeniu.
Plus szyna pomiędzy Alterą i procesorem...
Wskazuje na to równa cyfra w ilości sampli...
Dała się zaprogramować, więc część z JTAG żyje napewno.
Reszta nie bardzo...
Programowanie idzie po części zasilanej 3,3V...
Sprawdzaj... musi coś być...

Nie sztuką jest coś zrobić, sztuką jest zrobić tak, aby nie zepsuć..

Pozdrawiam,
73! Krzysztof
(Ten post był ostatnio modyfikowany: 30-08-2022 13:41 przez SP9XCC.)
30-08-2022 13:41
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
