Zasilacz buforowy akumulatora 12V
SP7VMZ Offline
Początkujący
**

Liczba postów: 95
Dołączył: 17-07-2019
Post: #1
Zasilacz buforowy akumulatora 12V
Cześć!
Przymuszony koniecznością uporządkowania osobistych zapasów przydasi elektronicznych, żonaci rozumieją a kawalerowie się doczekają, trafiłem na kilka perełek w tym słynne P210 z radiatorami oraz kilka ponad 100VA transformatorów bezpieczeństwa. Zakiełkowała we mnie myśl aby zbudować sobie powiedzmy 10 amperowy zasilacz do urządzeń radiowych pracujący w buforze z akumulatorem samochodowym.
I teraz w czym potrzebuję pomocy Szanownego Koleżeństwa.
- wybór układu pracy
- wybór rozwiązania układowego.
04-02-2022 9:28
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5CTD Offline
Jarek
*

Liczba postów: 38
Dołączył: 23-07-2011
Post: #2
RE: Zasilacz buforowy akumulatora 12V
Cześć,

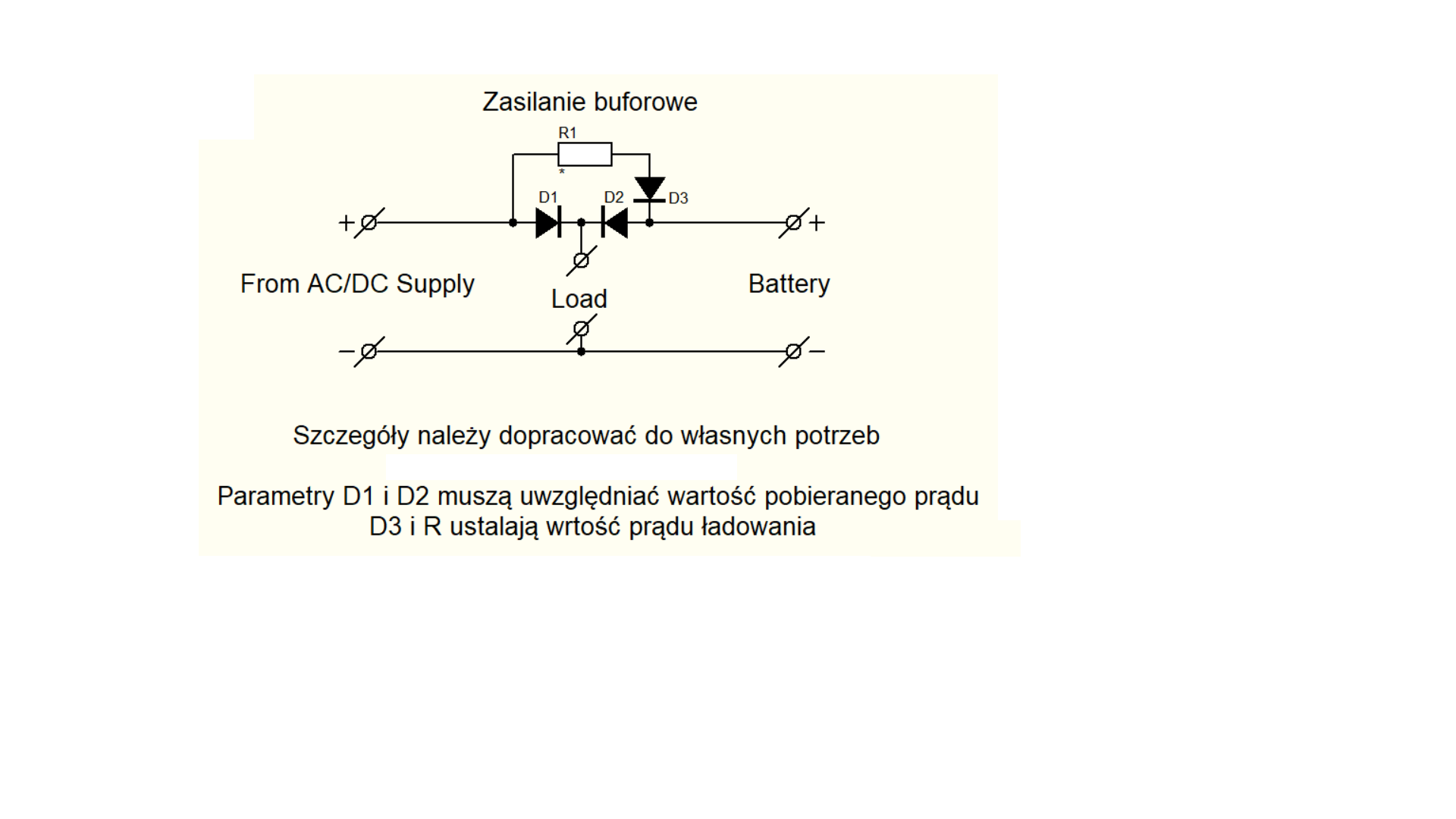

proponuję możliwie proste rozwiązanie. W załączniku schemat podłączenia akumulatora.
W tych linkach są sprawdzone układy, wersja 10A i wersja 20A:

https://www.tranzystor.pl/artykuly-i-sch...8v10a.html

https://www.tranzystor.pl/artykuly-i-sch...8v20a.html

Przed wieloma laty można było kupić zestaw do montażu. Układ startował bez problemu i pracował stabilnie. Złożyłem kilka egzemplarzy, nie zawiodłem się. Produkowała je firma z północy Polski. Nie pamiętam nazwy zestawu.


Załączone pliki Miniatury
19-02-2022 13:30
