Amatorska radiostacja - 9 pasm-1,8-28 mHz
SP1CWL Offline
Stanisław
***

Liczba postów: 139
Dołączył: 27-07-2011
Post: #11
RE: Amatorska radiostacja - 9 pasm-1,8-28 mHz
Witam
sprawa osłuchu to są indywidualne odczucia operatora , wzmacniacz m.cz. jest na układzie TBA810A -moim zdaniem jest najlepszy , poprzedzają go filtry LC jeden do ssb 300-3400 Hz a drugi do CW środkowo przepustowy 850Hz , bo taki ton ja preferuję przy odsłuchu telegrafii .Filtr do ssb jest też wykorzystywany w torze nadawczym po kompresorze audio , korespondenci nie mają problemu ze zrozumieniem mojej modulacji , tak myślę że jest wszystko w porządku a nadajnik nie ma alc , ja to steruję potencjometrem na którym jest skala gdzie na jakim paśmie nie przekraczać kompresji 1db , teraz prawie każdy pracujący na paśmie ma urządzenie fabryczne z telewizorem i jeżeli bym miał sygnał za szeroki to myślisz że by mnie oszczędzono bo jestem Stanisław SP1CWL.
pozdrawiam Stanisław SP1CWL.
04-10-2021 21:35
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9LVZ Offline
Piotr
****

Liczba postów: 723
Dołączył: 13-01-2015
Post: #12
RE: Amatorska radiostacja - 9 pasm-1,8-28 mHz
Szkoda, że nie ma testu nagranego...... ja robię takie próbki żeby inni słyszeli jak to wychodzi z urządzenia home made.. https://www.youtube.com/watch?v=poMVNx3q52M
też mam m.cz. na TBA810A.... niestety większość (a szkoda) chwali się tylko jak wyjada, a nie jak pracuje urządzenie.

http://sp9lvz.sp-radio.eu/
(Ten post był ostatnio modyfikowany: 05-10-2021 11:06 przez SP9LVZ.)
05-10-2021 11:06
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP1CWL Offline
Stanisław
***

Liczba postów: 139
Dołączył: 27-07-2011
Post: #13
RE: Amatorska radiostacja - 9 pasm-1,8-28 mHz
Witam
może do tych suchych parametrów dodam jeszcze parametr
MDS -129dBm w moim odbiorniku
MDS -143dBm odbiornik hipotetyczny .
nie mam rozeznania jakie są parametry nowoczesnych urządzeń , bo ja do tej pory miałem styczność z urządzeniami , Atlas 210X , Galaxy 5 mk2 , Heathkit HW101 i
HW-99 telegraficzny i takowe posiadam.Nie wiem czy wiesz że nawet dobry odbiornik po względem parametrów , może zniweczyć jeden stopień w odbiorniku a jest nim ARW, ja straciłem parę miesięcy żeby uporać się z tym tematem i do końca jestem nie w pełni zadowolony , ale na razie muszę to zostawić jak jest i powrócę do tego tematu jak trochę odpocznę i może w między czasie ukaże się interesujący artykuł na forach gdzie jego treść będzie przystawała do mojej wiedzy.
Pozdrawiam Stanisław SP1CWL.
05-10-2021 14:29
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9LVZ Offline
Piotr
****

Liczba postów: 723
Dołączył: 13-01-2015
Post: #14
RE: Amatorska radiostacja - 9 pasm-1,8-28 mHz
Odpowiem krótko... szkoda że nie możesz wrzucić filmiku z nagraniem jak odbiera .... co innego wysokie parametry dynamiczne a co innego rzeczywisty odbiór dlatego ja lubię rzeczywiste porównania tych samych sygnałów odbieranych dwóch stających obok siebie na biurku trx. Wychodzę z założenia że trx służą do odbioru stacji w realnych warunkach odbioru, a nie do pomiarów laboratoryjnych jednego lub dówch sygnałów wzorcowych.
Serdecznie pozdrawiam i naprawdę szczerze podziwiam wkład pracy.

http://sp9lvz.sp-radio.eu/
05-10-2021 19:46
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
HF8V Offline
Tomek(ex SP8WJT)

Liczba postów: 73
Dołączył: 27-01-2013
Post: #15
RE: Amatorska radiostacja - 9 pasm-1,8-28 mHz
Bardzo ładna konstrukcja, czuje się tu 'ducha' najlepszych czasów radiokomunikacji KF, jakże różnej od dzisiejszego 'kapitalistycznego' podejścia. Sam wychowałem się na odbiornikach typu R-250M2, R-311 i RBM-1 i taką
technikę lubię i rozumiem do dzisiaj. Robiłem też kilka projektów tego typu i gabarytowo podobnych jak HF-2315, HF-2288, itd... więc wiem jaka to niesamowita praca mechaniczna do wykonania (a potem dopracowania szczegółów) ...

Nie zrozumię natomiast podejścia kol. SP9LVZ, konstruktor sam napisał że jest zadowolony z audio a kol. SP9LVZ najwyraźniej
chciałby go 'uszczęśliwić' jeszcze 'lepszym' audio (no bo chyba nie chodzi tu o zwykłą radioamatorską zawiść że jakiś szczegół jest nie tak). Taki rodzaj demagogii nie ma nic wspólnego z konstruktywną krytyką (która sama w sobie jest pożyteczna dla krótkofalowca jeśli wskazuje błędy i sposoby ich usunięcia).

" usunięto, moderator wątku. Tematy społeczno polityczne proszę poruszać na innych forach, to forum poświęcone jest tematom technicznym "

Dlatego na razie nie zamierzam publikować swoich projektów na tym forum.
11-02-2022 11:01
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9LVZ Offline
Piotr
****

Liczba postów: 723
Dołączył: 13-01-2015
Post: #16
RE: Amatorska radiostacja - 9 pasm-1,8-28 mHz
Piszę ostatni raz w sprawie wypowiedzi HF8V.... po pierwsze moje wpisy nie były po to by "doczepiać" się do konstrukcji kolegi SP1CWL,.... wręcz pogratulowałem wkładu pracy w urządzenie - co możesz przeczytać w #14. Ja tylko pytałem czy nie ma nagrań audio, bo mnie bardziej ciekawią niż porównanie parametrów MDS odbiornika... chyba mam prawo do takiej osobistej wypowiedzi. Nie ma to nic wspólnego na "polowanie na błędy u innych" - trochę HF8V (ex SP8WJT) mijasz się to z swoimi ocenami....
Poza tym gdybyś doczytał to kolega Stanisław odpowiada mi: "Nie wiem czy wiesz że nawet dobry odbiornik po względem parametrów , może zniweczyć jeden stopień w odbiorniku a jest nim ARW, ja straciłem parę miesięcy żeby uporać się z tym tematem i do końca jestem nie w pełni zadowolony , ale na razie muszę to zostawić jak jest i powrócę do tego tematu jak trochę odpocznę i może w między czasie ukaże się interesujący artykuł na forach gdzie jego treść będzie przystawała do mojej wiedzy"
Ja podobnie jak Stanisław używam w m.cz. TBA810A w moich konstrukcjach (co zostało w powyższych postach napisane), wiec porównanie audio dla mnie było czymś normalnym....
Tak więc wciskasz się (HF8V) jakimś "socjalizmem" pomiędzy wymianę informacji między mną a Stanisławem, który odpisuje że jeszcze coś jest nie tak - więc nagranie audio by to może zobrazowało.

Po drugie, jak chcesz to nie trudno na tym forum (np temat który ma największą oglądalność na tym forum: http://sp-hm.pl/thread-2243-page-97.html ), na mojej www i na youtube oglądnąć moje konstrukcje i zobaczyć filmy z nagraniami obrazującymi moje konstrukcji i nagrania audio z odbioru na nich,... ja nie teoretyzuję, pokazuję co robię i pomagam innym w konstrukcjach jeśli się o mnie po taką pomoc zwrócą...

Koniec w temacie...

http://sp9lvz.sp-radio.eu/
(Ten post był ostatnio modyfikowany: 13-02-2022 21:33 przez SP9LVZ.)
13-02-2022 21:33
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,498
Dołączył: 23-08-2009
Post: #17
RE: Amatorska radiostacja - 9 pasm-1,8-28 mHz
(05-10-2021 14:29)SP1CWL napisał(a):  ...nawet dobry odbiornik po względem parametrów , może zniweczyć jeden stopień w odbiorniku a jest nim ARW, ja straciłem parę miesięcy żeby uporać się z tym tematem i do końca jestem nie w pełni zadowolony , ale na razie muszę to zostawić jak jest i powrócę do tego tematu jak trochę odpocznę...

Jak już dojrzejesz do dalszych prac wstaw na forum fragment schematu z twoim ARW to może wspólnie coś wymyślimy.
Na ten moment krótkie pytanie: czy twoje ARW pracuje z detekcją na p.cz. czy w torze m.cz.? W którym torze odbywa się regulacja?
14-02-2022 10:11
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP1CWL Offline
Stanisław
***

Liczba postów: 139
Dołączył: 27-07-2011
Post: #18
RE: Amatorska radiostacja - 9 pasm-1,8-28 mHz

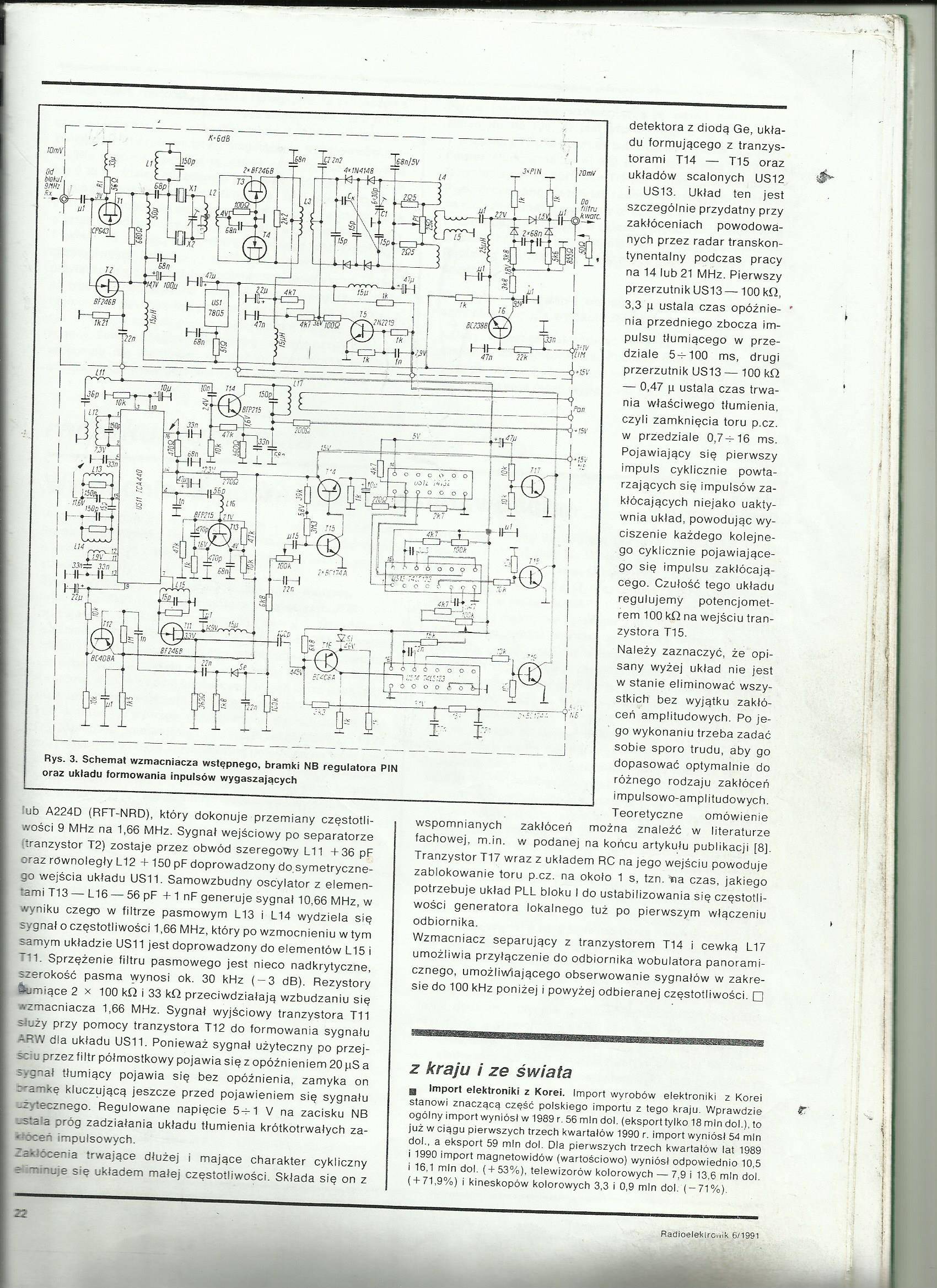

Witam to jest układ oryginalny , na pośredniej 200kHz a ja mam pośrednią 9mHz i ja zestawiłem dwa osobne wzmacniacze , jeden do s9 a drugi s9=60db , na jednym wzmacniaczu trudno mi było dobrać odczepy na transformatorze i wzmocnienie a tak każdy kanał mogę indywidualnie dobierać. İmage

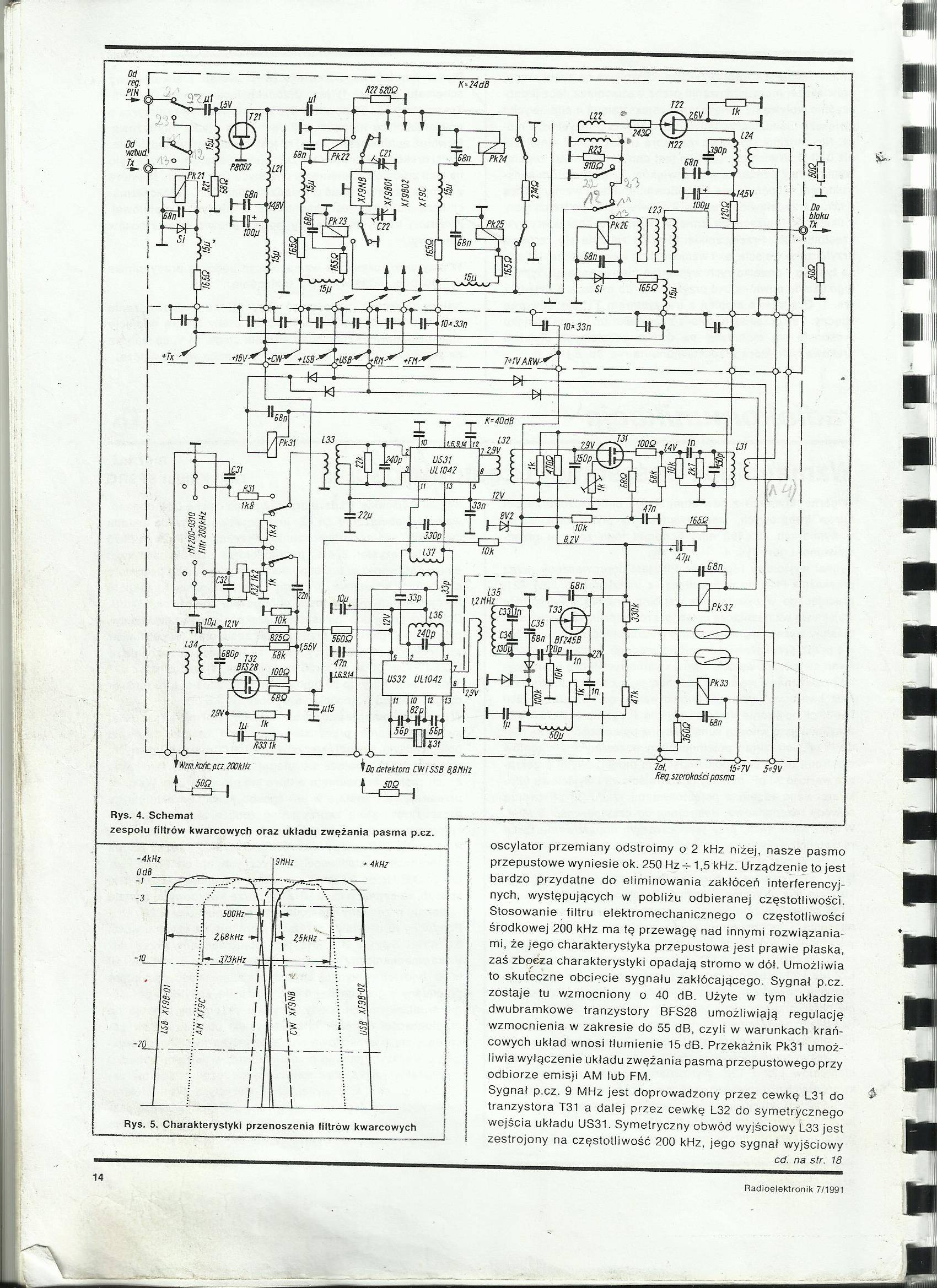

to jest też oryginał , u mnie mieszacze są na mosfetach 40673 i są cztery filtry elektromechaniczne 200kHz i po drugim mieszaczu znajduje się jeszcze filtr PP9A2 i jeden stopień wzmacniacza p.cz. na 40673 i tam jest też arw.
14-02-2022 14:09
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,498
Dołączył: 23-08-2009
Post: #19
RE: Amatorska radiostacja - 9 pasm-1,8-28 mHz
Gdzie jest podłączony sygnał LIM z dolnego detektora ARW?
" zestawiłem dwa osobne wzmacniacze , jeden do s9 a drugi s9=60db , na jednym wzmacniaczu" - nie rozumiem
Dobrze by było widzieć całość po przeróbkach.
(Ten post był ostatnio modyfikowany: 14-02-2022 15:54 przez SP2JQR.)
14-02-2022 15:54
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP1CWL Offline
Stanisław
***

Liczba postów: 139
Dołączył: 27-07-2011
Post: #20
RE: Amatorska radiostacja - 9 pasm-1,8-28 mHz

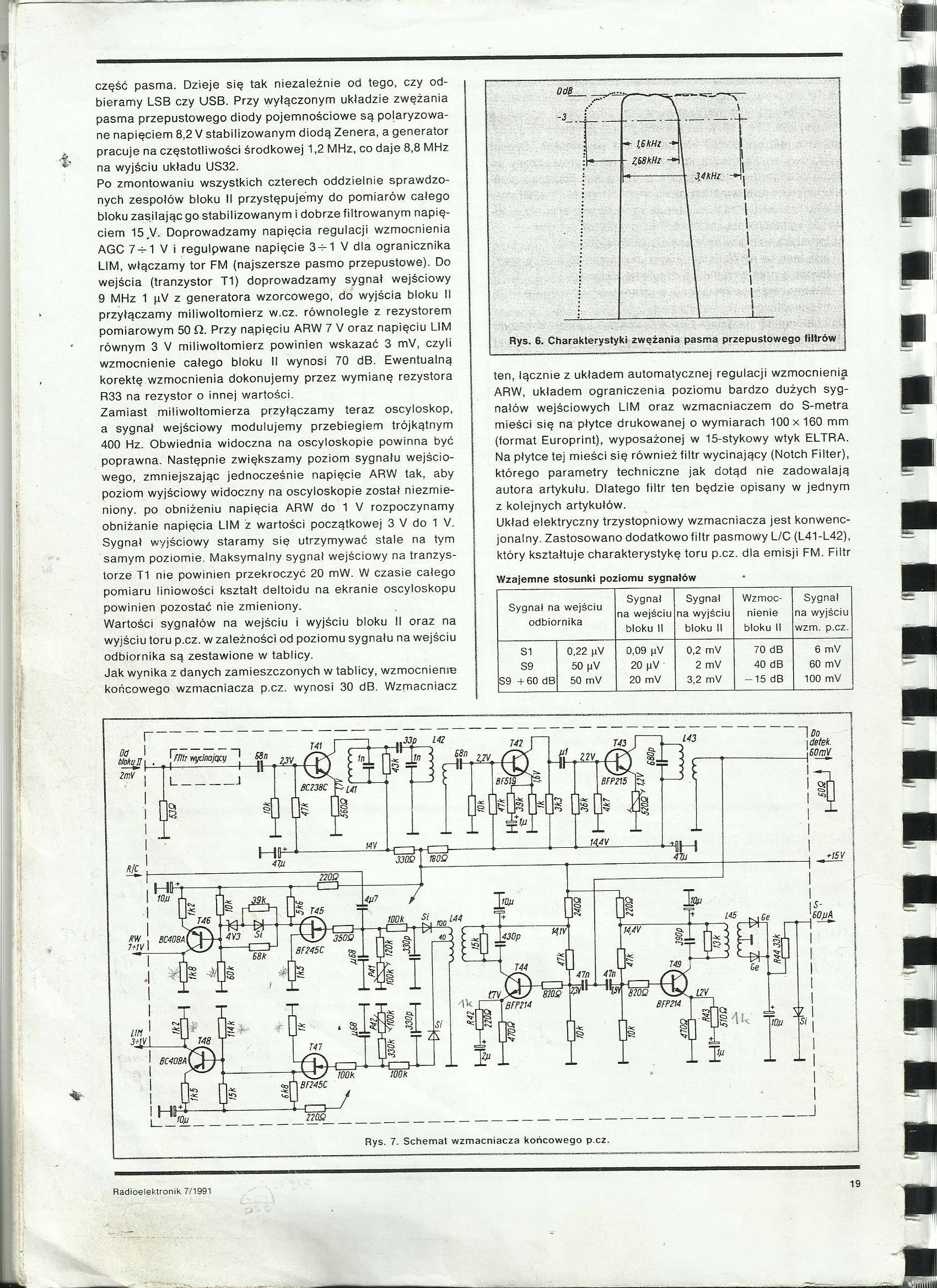

lim jest podłączony z dolnego detektora , a ja dodałem jeszcze jeden tranzystor T44 i l 44 i sygnały są pobierane z L43 przez kondensatory 500pF i mogę indywidualnie ustawić wzmocnienie każdego toru. İmage
14-02-2022 21:55
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
