Piligrim SMD
SP5JPB Offline
SK- Wacek

Liczba postów: 7
Dołączył: 20-06-2009
Post: #61
RE: Piligrim SMD

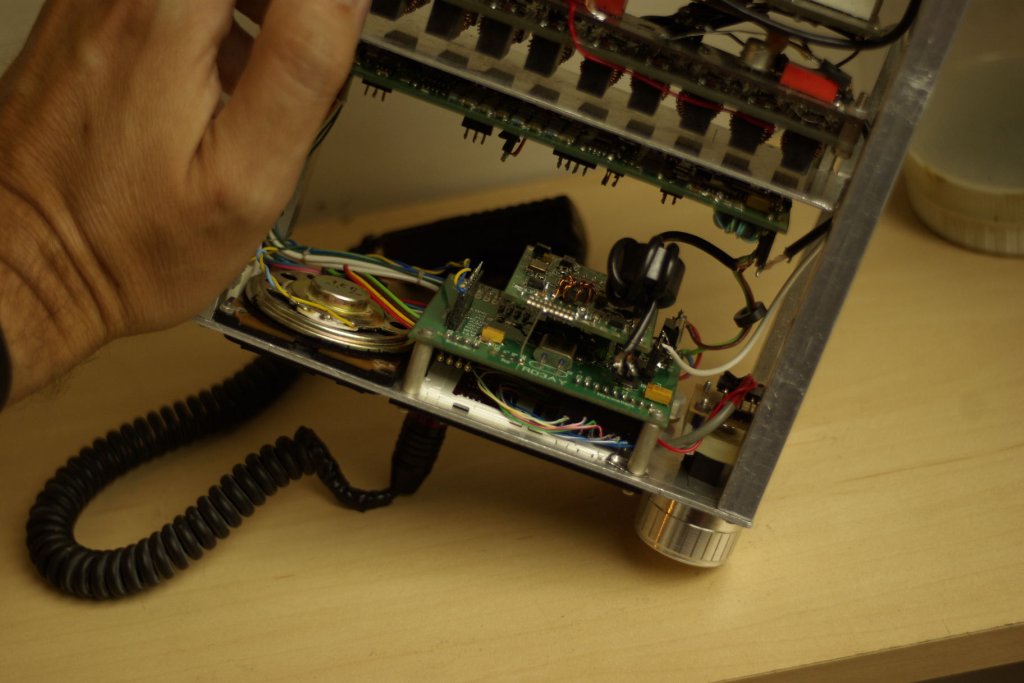

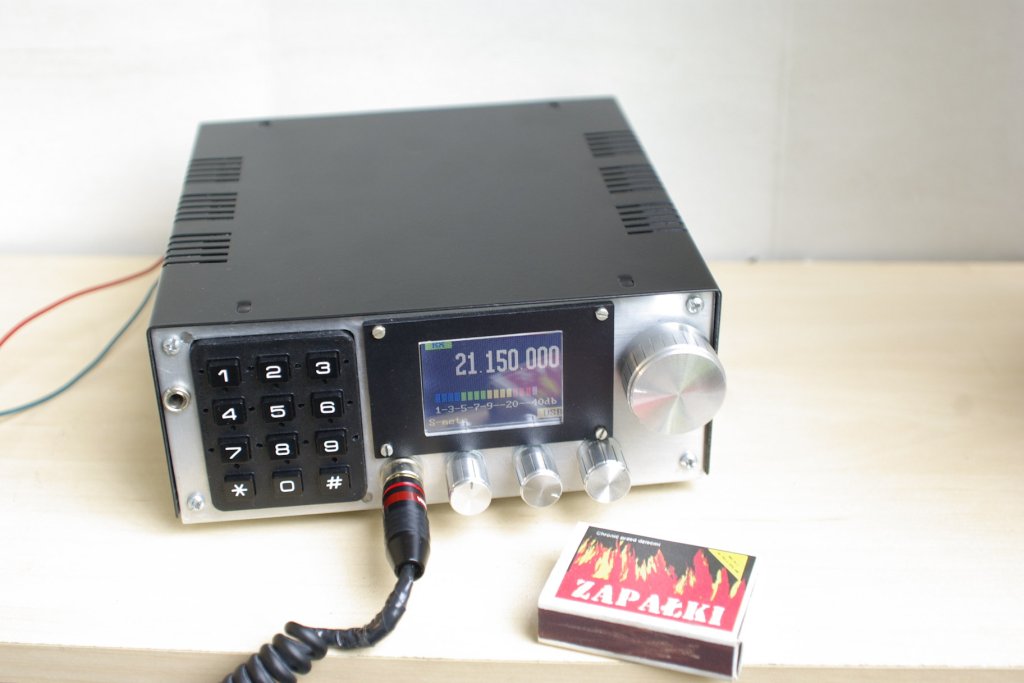

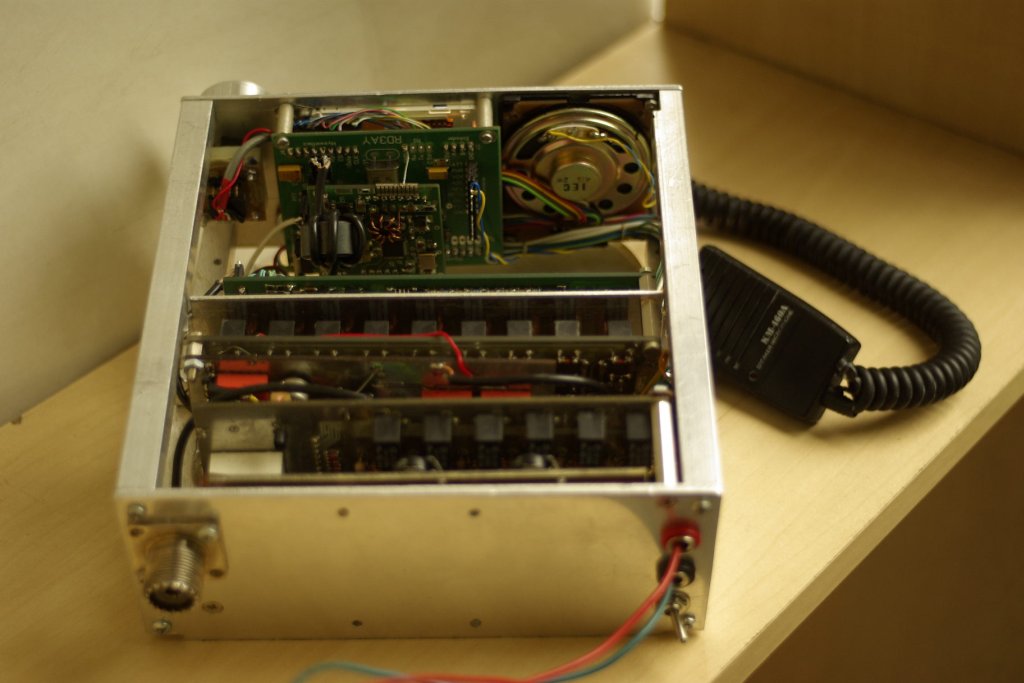

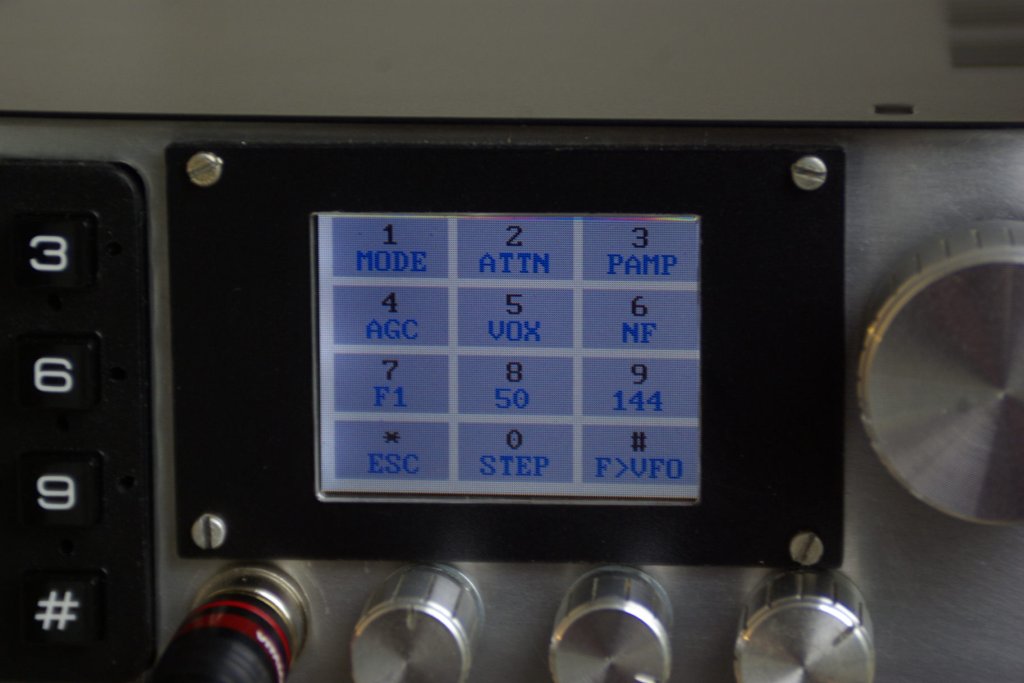

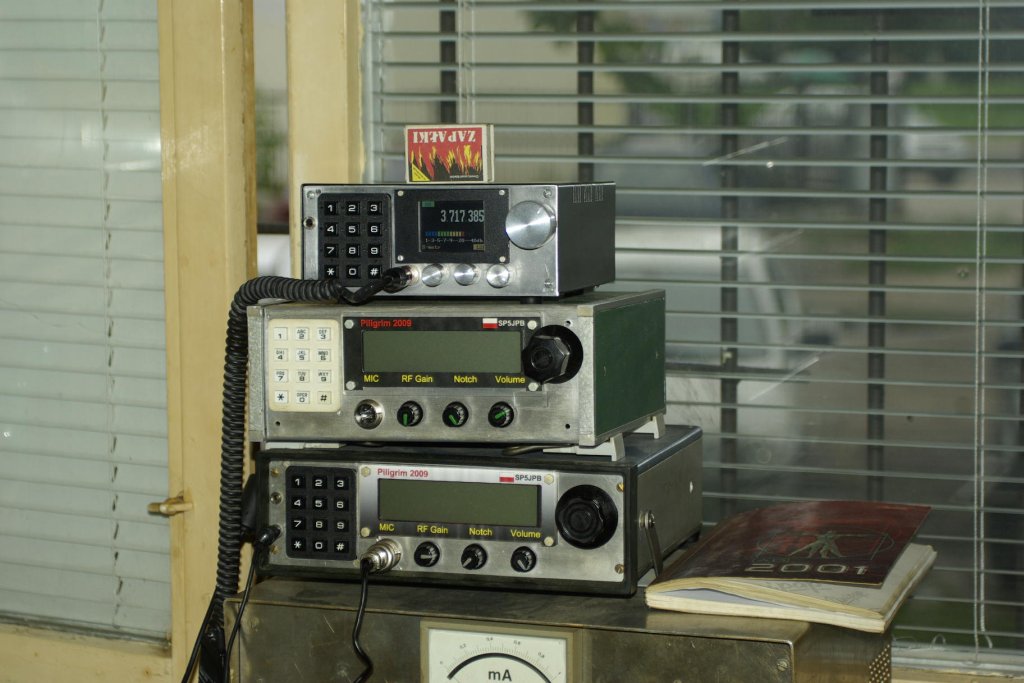

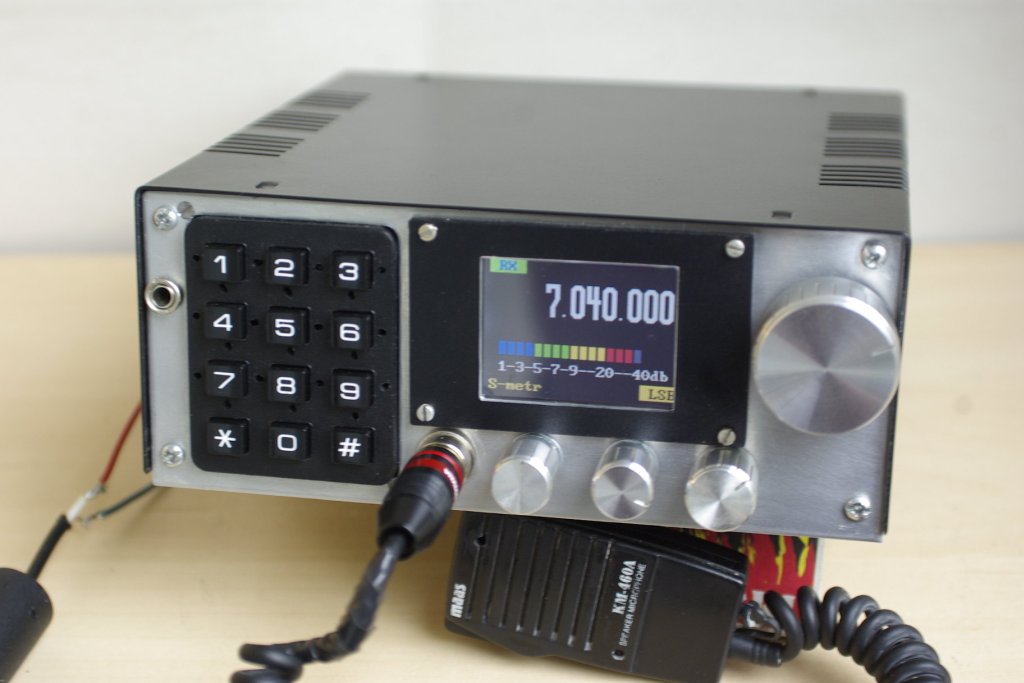

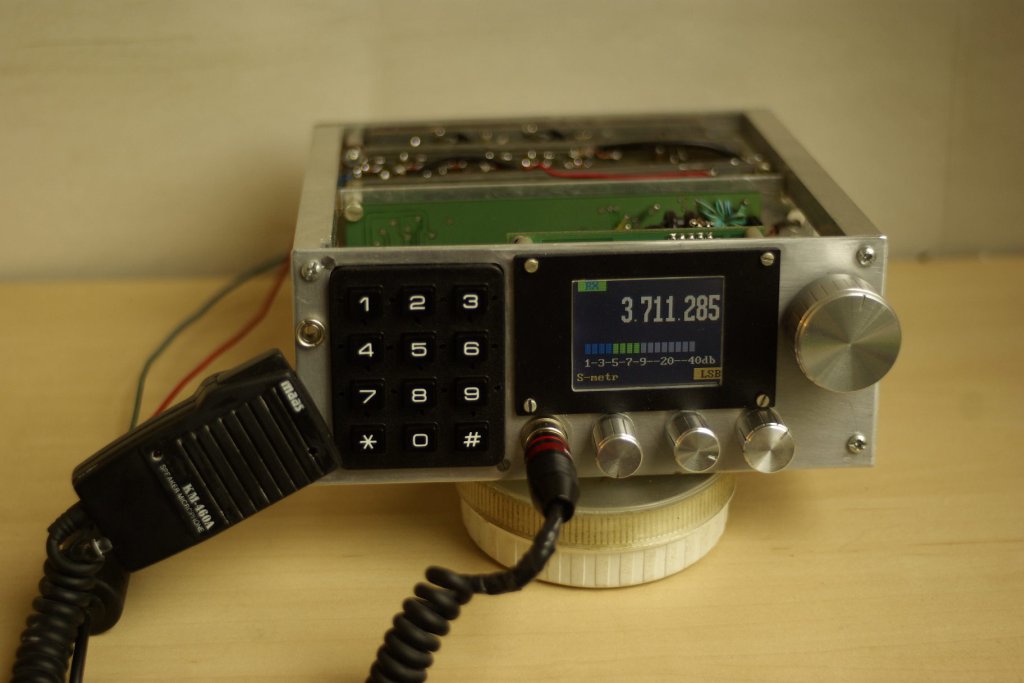

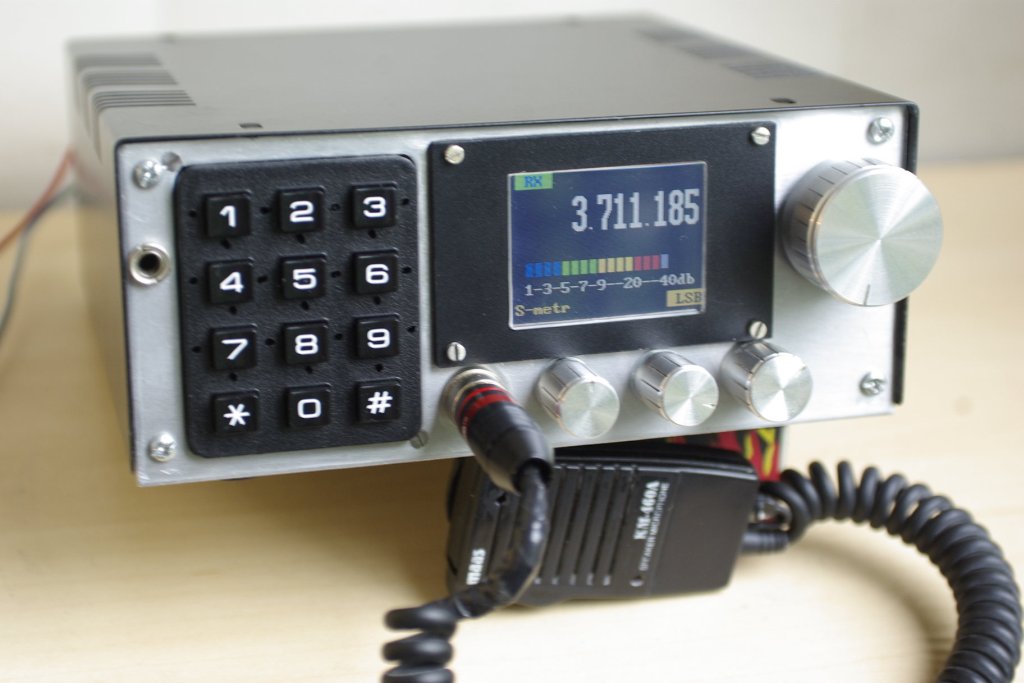

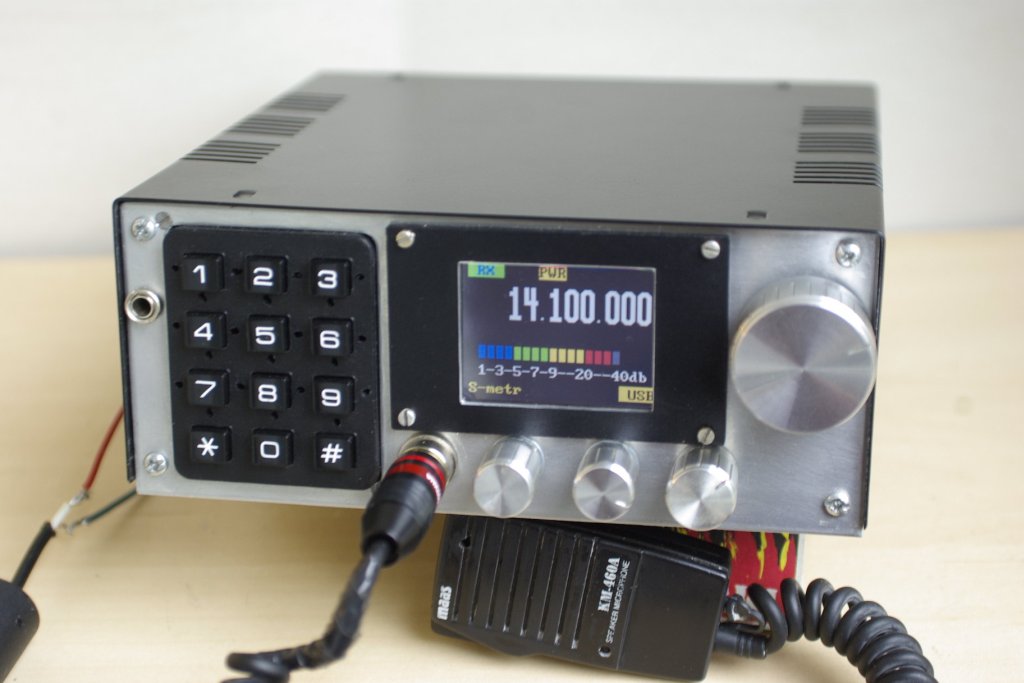

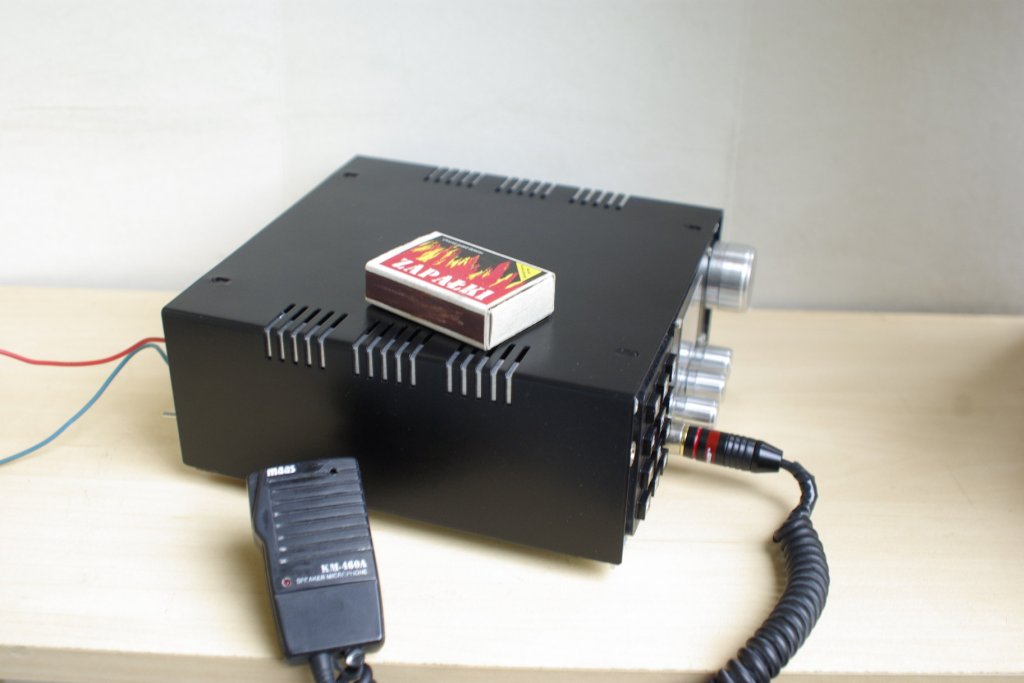

Poniżej przedstawiam galerię zdjęć mojego najnowszego Piligrima wykonanego w całości w technologii SMD i zamkniętego w typowej obudowie T-53 o wymiarach (szer.x wys.x głęb.) 160 x 65 x 160 mm.

Wykorzystałem syntezę wg projekty Konstantina RD3AY przerobiona pod Huzara przez Zdzisława SP4HKQ. Enkoder magnetyczny wykonany na bazie mechanicznego.
Filtry BPF i LPF dwuobwodowe mojego projektu z przekaźnikami JRC23 5V i rdzeniami T37 Amidona.
Przystosowana do wielkości obudowy płytka wzmacniacza wg G6ALU na RD06 i RD16.
Do obwodów wejściowych ponownie zastosowałem wzmacniacze odbiorczy i nadawczy wg 4Z5KY (Elecraft K2).

Zestaw płytek będzie dostępny w Burzeninie.


Załączone pliki Miniatury
İmage İmage İmage İmage İmage İmage İmage İmage İmage İmage İmage İmage İmage İmage
(Ten post był ostatnio modyfikowany: 09-09-2011 21:14 przez SP5JPB.)
09-09-2011 21:11
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9KRD Offline
Roman
*

Liczba postów: 12
Dołączył: 24-08-2011
Post: #62
RE: Piligrim SMD
Witam
Wacku zakupiłem u Ciebie w Burzeninie pilgrima w wersji SMD w związku z czym mam pytanie gdzie mógłbym znaleźć wykaz częsci lub schemat wersji pod twoje płytki
11-09-2011 21:11
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ1GU Offline
Nowicjusz
*

Liczba postów: 16
Dołączył: 30-04-2011
Post: #63
RE: Piligrim SMD
Witam.
Przyłączam się do prośby o dokumentację do tych płytek.
12-09-2011 17:04
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5JPB Offline
SK- Wacek

Liczba postów: 7
Dołączył: 20-06-2009
Post: #64
RE: Piligrim SMD
Koledzy!
Po Burzeninie byłem trochę zajęty, ale niebawem postaram się sukcesywnie podawać podstawowe informacje potrzebne do zmontowania poszczególnych płytek.
16-09-2011 23:50
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9KRD Offline
Roman
*

Liczba postów: 12
Dołączył: 24-08-2011
Post: #65
RE: Piligrim SMD
Ciesze sie i z zainteresowaniem czekam na szczegóły.....
Pozdrawiam
10-10-2011 22:08
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
GREG Offline
Zaawansowany użytkownik
****

Liczba postów: 299
Dołączył: 18-11-2010
Post: #66
RE: Piligrim SMD
Do Kolegi SP5JPB,
Czy kolega uruchamiał PILIGRIMA z AVT?
Jeżeli tak, to prosiłbym o informacje, z jakimi problemami się spotkał?

Pozdrawiam
Grzegorz
12-10-2011 18:25
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5JPB Offline
SK- Wacek

Liczba postów: 7
Dołączył: 20-06-2009
Post: #67
RE: Piligrim SMD
Uruchomiłem, ale już dość dawno.
Ostatnio zajmuję się moją wersją płytek.
Z tego co sobie wtedy zanotowałem:
  • zwarcie zasilania 12V do masy od strony druku
  • brak masy na 4 nodze DA5.1 i jednocześnie na C24 22uF wg schematu Piligrim SMD v.3
  • zwrócić uwagę na montaż stabilizatorów LM7805 i LM7809 w obudowie SOT89 lub SOT223; zdarzają się układy z zamienionymi wejściami
  • odsłonić (oskrobać z solder maski) pady w polifazerze i pocynować przed lutowaniem
12-10-2011 21:09
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP1EZC Offline
Adam
**

Liczba postów: 93
Dołączył: 21-05-2010
Post: #68
RE: Piligrim SMD
Wacku
A powiedz jest szansa na zakup u Ciebie tej nowej wersji twoich płytek , chciałem zakupić w AVT ale jak mówisz że mają błędy to po co się w to pakować.
Ja dopiero zaczynam zabawę z Piligrimem gromadzę info , jest ciężko bo na teamt wersji SMD jest mało informacji.
Pozdrowienia
(Ten post był ostatnio modyfikowany: 12-10-2011 22:41 przez SP1EZC.)
12-10-2011 21:37
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
GREG Offline
Zaawansowany użytkownik
****

Liczba postów: 299
Dołączył: 18-11-2010
Post: #69
RE: Piligrim SMD
Dziękujemy za info. Czy jest szansa, na zamieszczenie zdjęć zmontowanej płytki TRXa?
12-10-2011 23:30
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9KRD Offline
Roman
*

Liczba postów: 12
Dołączył: 24-08-2011
Post: #70
RE: Piligrim SMD
A czy można prosić o liste elementów do twojej wersji PCB SMD??
13-10-2011 8:36
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
