Piligrim SMD
SP3IQ Offline
Bogdan
****

Liczba postów: 281
Dołączył: 23-10-2011
Post: #121
RE: Piligrim SMD

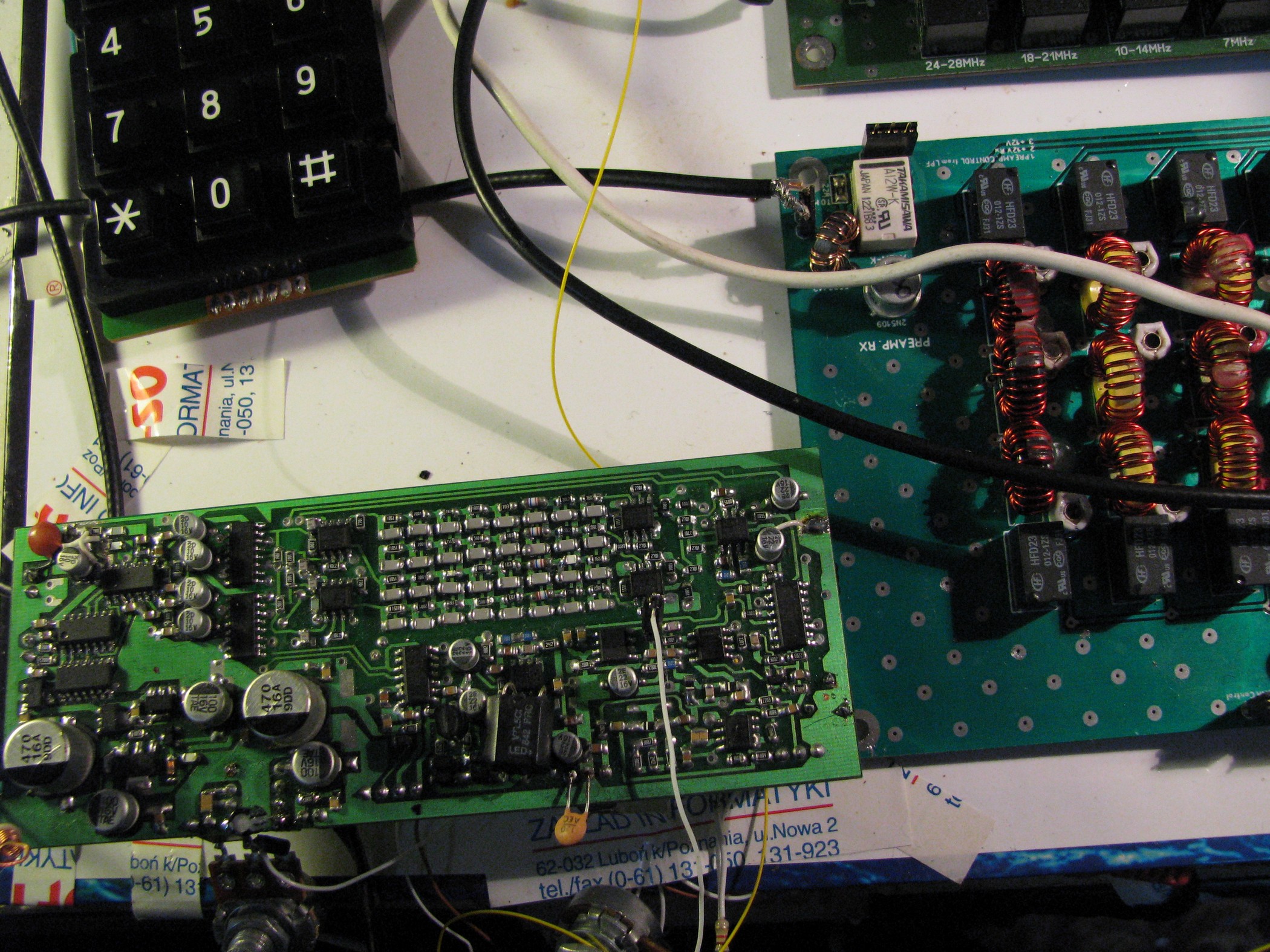

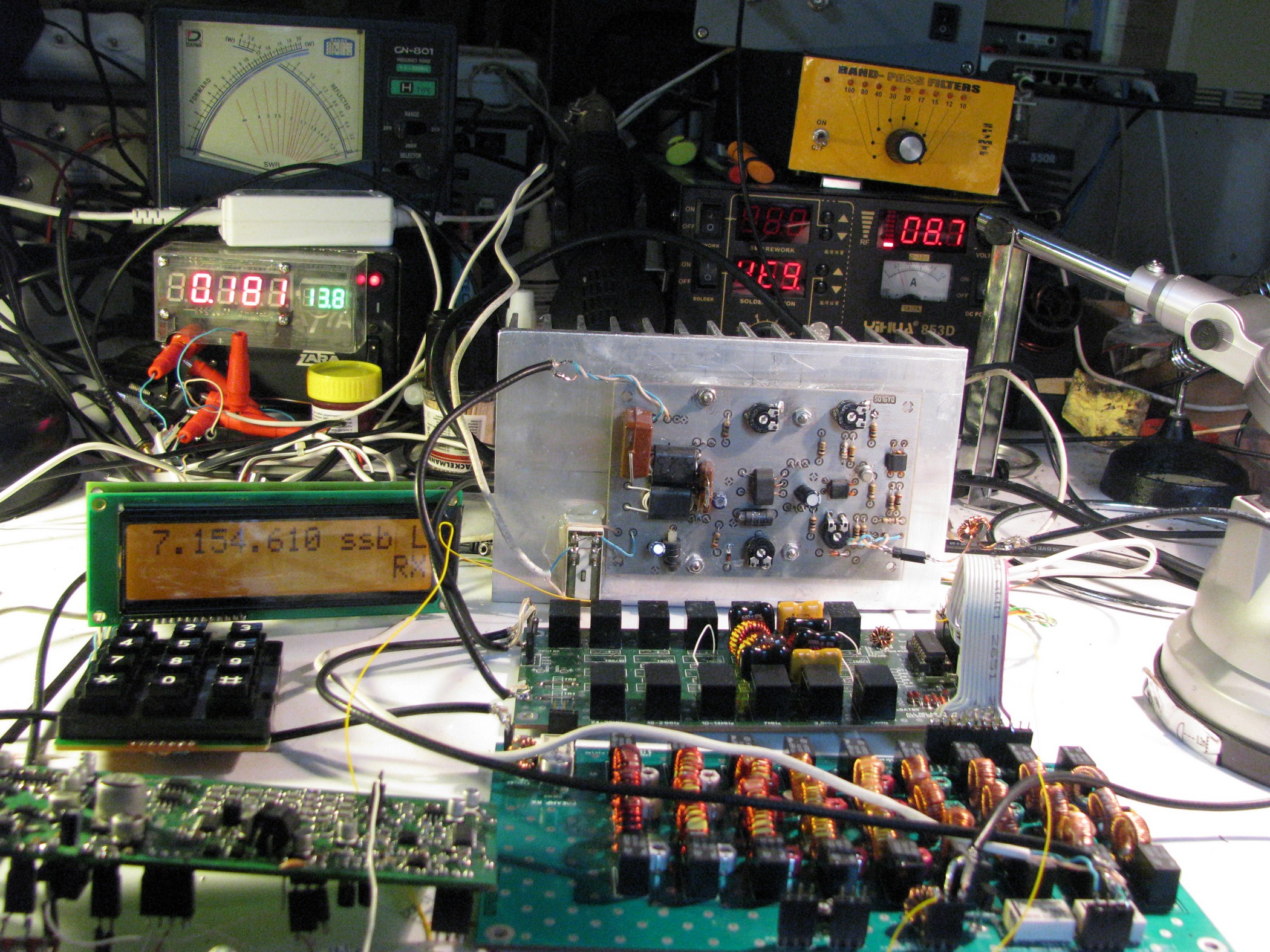

Po zbudowaniu DC01 postanowiłem zbudować również Piligrima w wersji z płytką główną przeznaczoną do montażu powierzchniowego z AVT, płytki BPF i LPF wg projektu SP2JJH oraz PA wg G6ALU. Po uruchomieniu w „wersji biurkowej” zauważyłem następujące niedogodności:

- chrypiące audio LM386, dodałem kondensator 10uF pomiędzy wyprowadzeniami 1-8 co nieco polepszyło audio i jednocześnie zwiększyło wzmocnienie tego układu,
- przeciętna automatyka ARW, czas zadziałania do przyjęcia ale czas trzymania za krótki, poza tym w trakcie zmniejszenia wzmocnienia występuję efekt znieczulania ARW,
- jestem zawiedziony parametrami filtru MAX7400, w DC01 zastosowałem filtr SCAF-1, odnoszę wrażenie że 2 x MAX295 daje efekt wyraźnie lepszy niż jeden MAX7400.

W pierwszej wersji zamierzałem zastosować syntezę wg 4Z5KY, ale w trakcie uruchamiania zmieniłem zamiar i skorzystałem z syntezy wg Oleg9. Na korzyść syntezy Oleg9 przemówiły płytki BPF/LPF, które są bardzo dobrze zaprojektowane do tej syntezy. Chcąc skorzystać z wersji 4Z5KY należałoby dokonać wielu zmian: głównie z powodu innego kodowanie pasm 1.8-28MHz, ponieważ wersja 4Z5KY koduje od 000, natomiast w Oleg9 od 001. Poza tym są inne korzyści: sterowanie ATT i PREAMP jest uzyskiwane wprost z syntezy nie wspominając o gotowym S-Meter. W sumie to synteza Oleg9 działa poprawnie, zauważyłem tylko kilka mało dokuczliwych „ptaszków” w całym zakresie pasm 1.8-30 MHz.

W czasie uruchamiania okazało się, poziom sygnału TX z Piligrima jest za wysoki. Zastosowanie dodatkowego tłumika 5dB przed wzmacniaczem PA spowodowało właściwe dopasowanie sygnału toru nadawczego.

Wczorajsze kilkanaście QSO w paśmie 80 i 40 metrowym przekonało mnie, że TRX działa poprawnie. Korespondenci bardzo dobrze oceniali jakość sygnału SSB w tym poprawne działanie kompresora dynamiki, natomiast otrzymane raporty od S8 do S9+10dB dawały gwarancję, że moc wyjściowa wynosząca ok.14-15 watów z PA wg G6ALU jest zupełnie wystarczająca.

Teraz pozostało tylko dokończyć wyposażenie pozostałych pasm w LPF i włożyć „wersję biurkową” do obudowy i ... rozpocząć budowę Husarka.

73 Bogdan, SP3IQ.

08-10-2012 11:38
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ1GYQ Offline
Andrzej
****

Liczba postów: 411
Dołączył: 18-06-2009
Post: #122
RE: Piligrim SMD
Witam

Bogdan fajnie że udało się , że radio działa. Mam pytanie odnośnie PA widzę ze zdjęcia że polutowałeś odwrotnie elementy , od drugiej strony czyżby płytka była źle zrobiona ? Pytam się bo ją przerysowywałem w sprincie.

Pozdrawiam

Andrzej
(Ten post był ostatnio modyfikowany: 08-10-2012 16:58 przez SQ1GYQ.)
08-10-2012 16:56
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3IQ Offline
Bogdan
****

Liczba postów: 281
Dołączył: 23-10-2011
Post: #123
RE: Piligrim SMD
Cześć Andrzeju,
Długo się zastanawiałem jak zamontować tranzystory, ale dysponowałem takimi elementami do przykręcenia do radiatora, więc wybrałem taki nietypowy sposób. Starałem się wybrać takie rozwiązanie aby jednocześnie był dobry dostęp do elememtów na płytce oraz uzyskać jak najefektywniejsze chłodzenie. W czasie pracy radiator niewiele się nagrzewa, więc rozwiązanie to nie jest najgorsze.
73 Bogdan SP3IQ.
08-10-2012 22:00
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Bogdan sk
*****

Liczba postów: 761
Dołączył: 10-07-2009
Post: #124
RE: Piligrim SMD
Panowie robota przy Piligrimie dobiega powoli końca, a ja mam pewne wątpliwości związane z układem przełącznika antenowego i peryferiami. Czy wystarczy przełączać antenę pomiędzy wejściem BPF i wyjściem LPF? Wówczas na stałe musiałoby być podpięte wyjście BPF równolegle z wejściem PA TX-a. Czy tak ma zostać, czy drugi przekaźnik przerzuca jednak wyjście BPF pomiędzy wejściem antenowym, a wejściem PA?. Piszę te wątpliwości przy założeniu, że przy odbiorze pomijam LPF. Możliwe, że ich wykorzystanie w RX upraszcza sprawę. Może ktoś ma to jakoś sensownie rozrysowane włącznie ze sposobem przełączania napięć RXi TX oraz zwieraniem do masy tego switcha ,,TX" w syntezie?

Bogdan
(Ten post był ostatnio modyfikowany: 16-12-2012 20:07 przez SP4LVC.)
16-12-2012 20:07
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Bogdan sk
*****

Liczba postów: 761
Dołączył: 10-07-2009
Post: #125
RE: Piligrim SMD

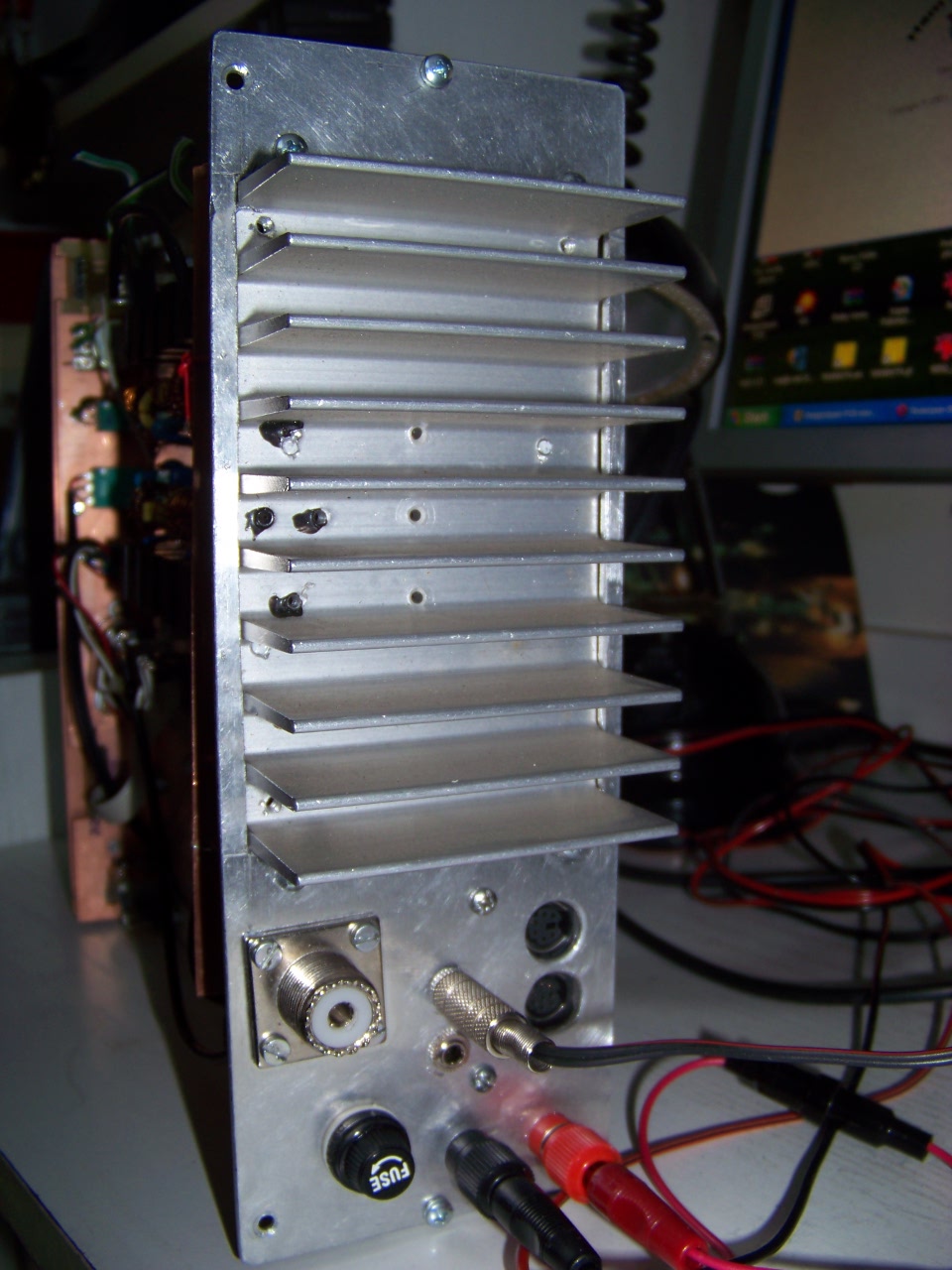

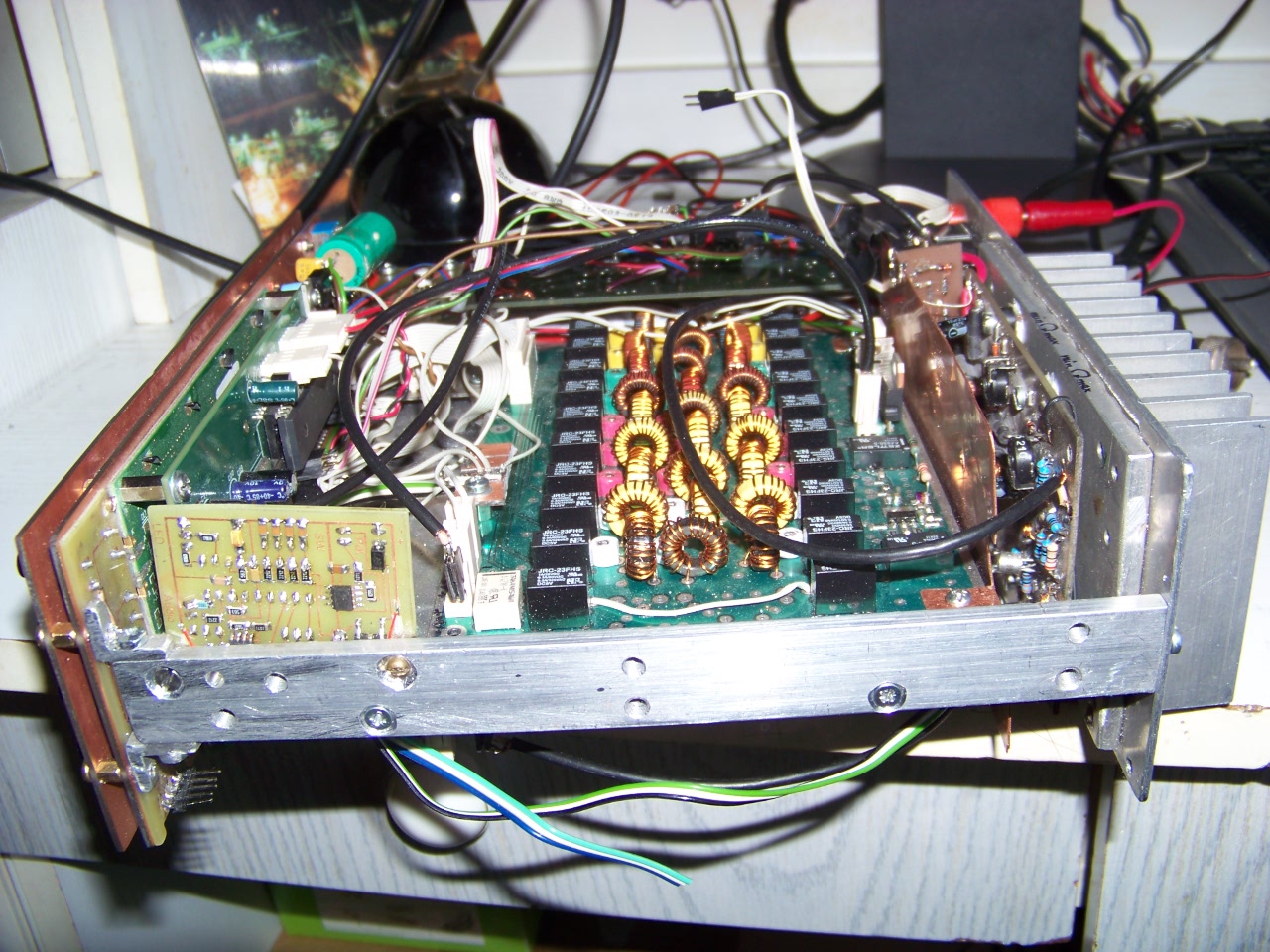

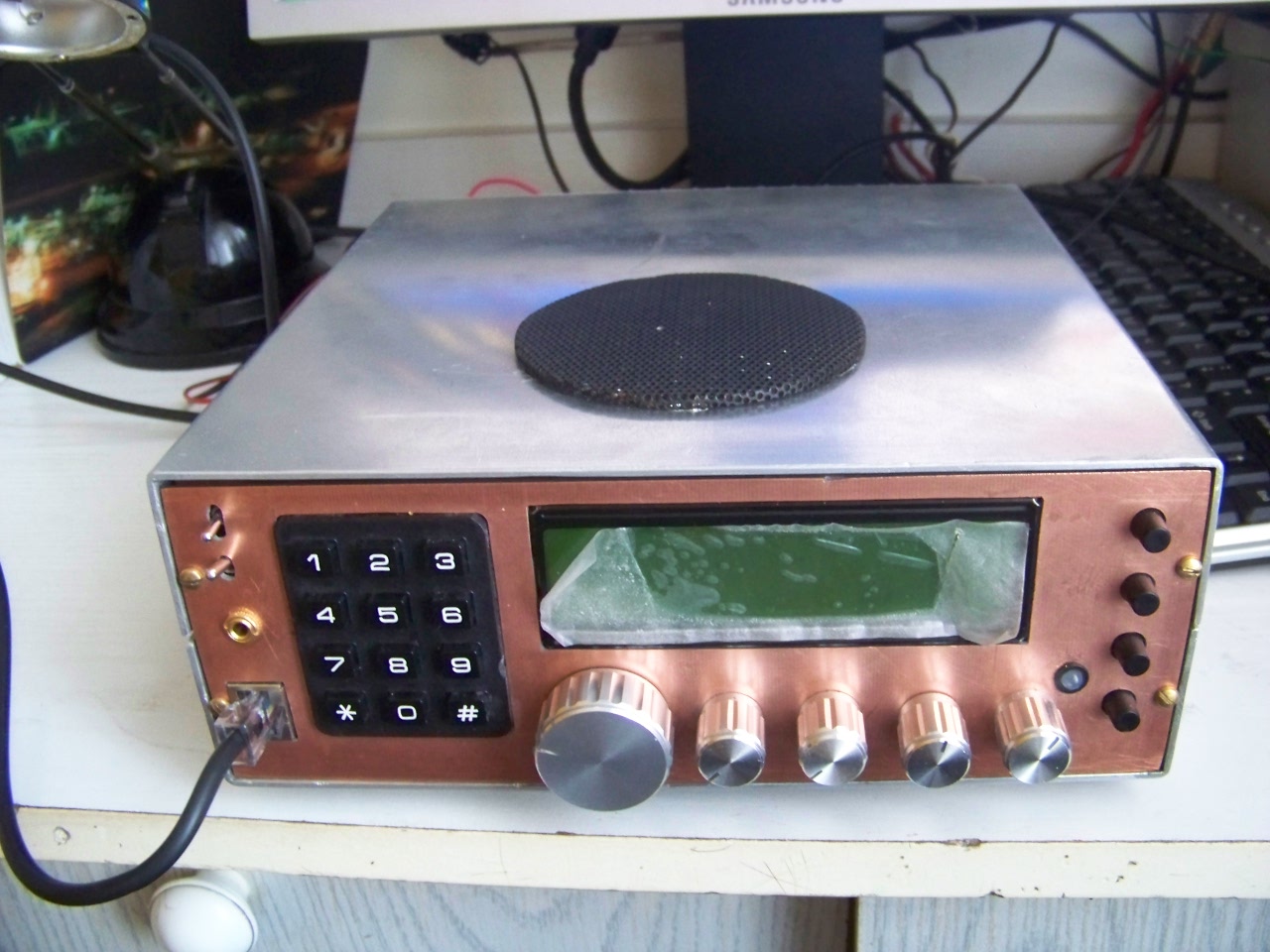

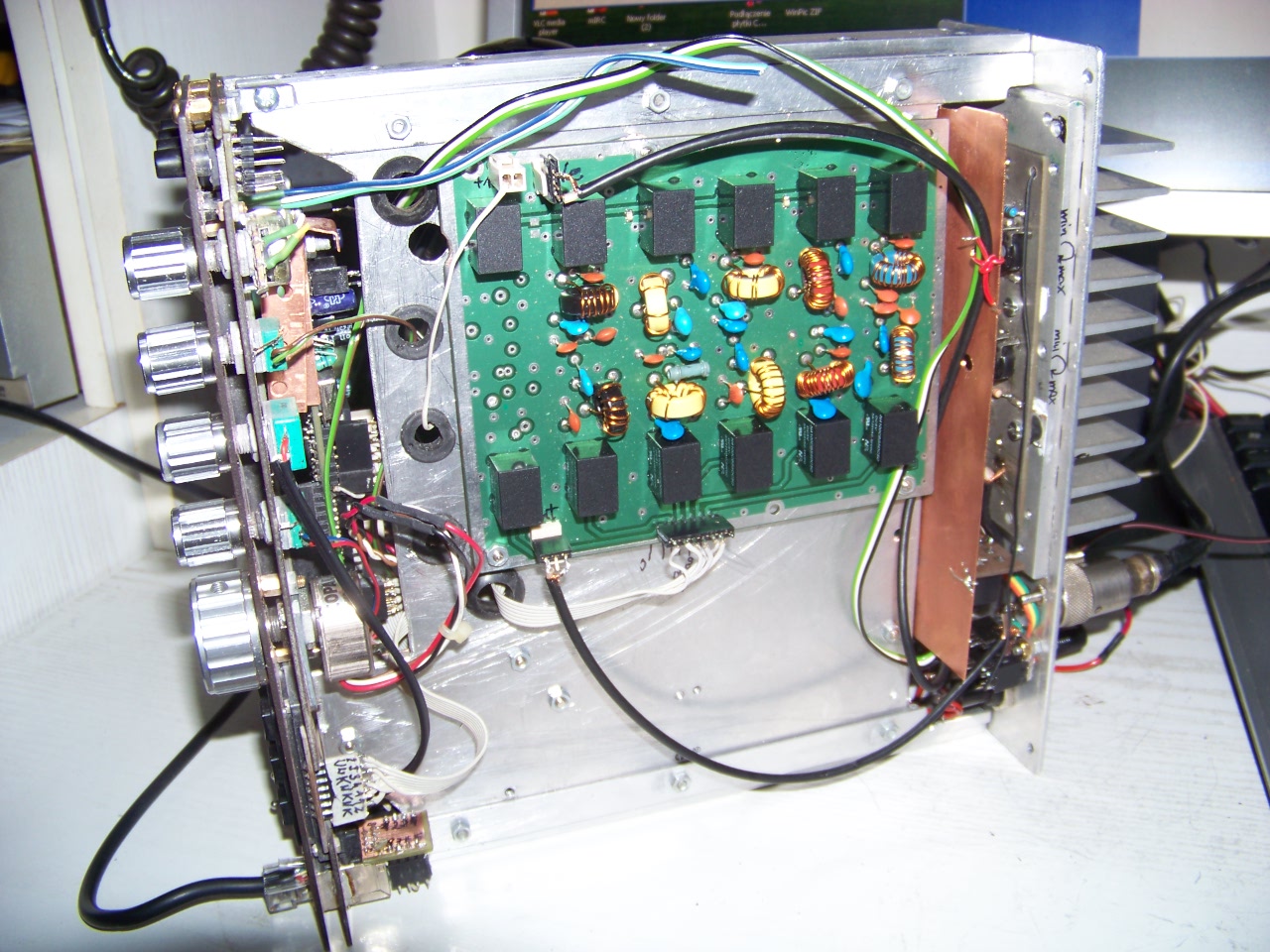

Oto wypociny moje i kolegi Zygmunta SQ4JEG, który ,,ogarniał" sprawy mechaniczne (wielkie dzięki). Na razie jeszcze nieuporządkowana plątanina przewodów, bo jest to w trakcie uruchamiania, a poza tym jeszcze trochę ich dojdzie. Wnioski na teraz:
1. Mało mocy (od 2 dni próbuję zrobić łączność, ale wychodzi na to, że nikt mnie nie słyszy - trzeba będzie pomierzyć ile tak naprawdę wychodzi mocy- przy dmuchaniu zaledwie ponad 1 A pobieranego prądu). 2. Słychać nośną na sygnale w odbiorniku kontrolnym ( i to sporo -jak się tego pozbyć?). Chyba, że dalej już nie słychać, ale nikt mi tego nie potwierdził, bo nie mogę się dowołać. 3. Za diabła nie mogę połączyć się z kompem przez CAT-a. Kiedy płytki były na stole w rozsypce uklad komunikacji z komputerem działał bez pudła. Teraz jest jakiś problem, ale nie bardzo wiem jaki. Ta sama synteza, ten sam interfejs i nie chcą ze sobą ,,gadać" kiedy bebechy trafiły do pudełka. Prośba do kolegów o przypomnienie na jakiej konfiguracji łączy się synteza Piligrima z komputerem w programie HRD. Mnie się tłucze po głowie IC-706, ale nie jestem pewny. Powoli jakoś ogarnę. Do uruchomienia został jeszcze układ klucza elektronowego z pamięcią i płytka CW. Pod spodem miejsce na filtr akustyczny z Husarka, ale nie jestem do końca pewny, czy go zastosuję. Może jednak trafi do Husarka, który będzie dłubany jako następne radio. Do pomalowania na czarno lub oklejenia folią pokrywy górna i dolna oraz analizuję różne opcje wykonania czołówki. Zwycięży pewnie laminowana kartka z opisem przyklejona taśmą dwustronnie klejącą.


Załączone pliki Miniatury
İmage İmage İmage İmage İmage

Bogdan
(Ten post był ostatnio modyfikowany: 04-01-2013 22:19 przez SP4LVC.)
04-01-2013 22:19
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5AQT Offline
Roman
***

Liczba postów: 201
Dołączył: 02-03-2009
Post: #126
RE: Piligrim SMD
Witam
CAT w syntezie Olega9 pracuje pod protokołem Icom.
Przy konfigurowaniu portu należy wybrać radio
ICOM 706 i powinno działać .
VY 73! Roman SP5AQT
(Ten post był ostatnio modyfikowany: 08-11-2013 12:27 przez SP5AQT.)
05-01-2013 11:35
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Bogdan sk
*****

Liczba postów: 761
Dołączył: 10-07-2009
Post: #127
RE: Piligrim SMD
Dzięki za odzew, bo myślałem, że tematu Piligrima wszyscy już mają dosyć. Piszcie Panowie ile wlezie. Mam nadzieję, że nie jest to zachowanie na zasadzie ,,Moje radio już działa - co się będę wtrącał". Roman tym większe uznanie dla Twojej postawy. Okazuje się, że dobrze jednak pamiętałem - radio będąc ,,w proszku na stole" chodziło mi na ustawieniu HRD pod IC-706. Teraz nie chce. W międzyczasie zmieniałem chyba wersję HRD na najbardziej aktualną 5.24.0.36 - może tu gdzieś pies pogrzebany. Moje FT-857 chodzi bez problemu. Jeszcze pogrzebię w ustawieniach HRD. Jeśli chodzi o małą moc sprawa się częściowo wyjaśniła . Mam płytkę BPF bez wzmacniacza TX - chyba jakaś wczesna wersja wg SQ4AVS. Teraz pytanie - czy dorabiać kawałek ,,wzmacniającej protezy" na 1 tranzystorze, czy na razie zlikwidować tłumik na wejściu PA?. Pozostaje tylko obawa, czy tym zabiegiem nie rozkalibruję sobie dopasowania?

Bogdan
(Ten post był ostatnio modyfikowany: 06-01-2013 1:22 przez SP4LVC.)
05-01-2013 23:07
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,395
Dołączył: 29-01-2010
Post: #128
RE: Piligrim SMD
Żadna wczesna wersja pcb bo powstała jedna i oparta jest ona na płytce Waldka SP2JJH
06-01-2013 8:35
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Bogdan sk
*****

Liczba postów: 761
Dołączył: 10-07-2009
Post: #129
RE: Piligrim SMD
Witaj Rafale. Chodzi mi o BPF z tego linku. https://sites.google.com/site/sq4avs/filtry-kf. Takie posiadam. Przy okazji mam prośbę o informację co obsługuje wyprowadzenie z bramki tranzystora IRF 9530?. Ja nawet przy maksymalnym powiększeniu nie mogę się doczytać co jest tam napisane - w przypadku sterowania..... Co sądzisz o zlikwidowaniu tłumika na wejściu PA? Tak jak pisałem wychodzi na to, że brakuje sygnału sterującego, choć ktoś pisał, że rozbujał PA bez tego wzmacniacza na płytce BPF.
Wiadomość z ostatniej chwili - zagadało połączenie radia z kompem.

Bogdan
(Ten post był ostatnio modyfikowany: 06-01-2013 19:02 przez SP4LVC.)
06-01-2013 19:00
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,395
Dołączył: 29-01-2010
Post: #130
RE: Piligrim SMD
Za pomocą bramki można sterować elektronicznie wzmacniaczem w.cz. -załączać wyłączać. Co do tłumika na wejściu pa to niestety nie wiem o czym piszesz
06-01-2013 21:59
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
