Jaki NANO-VNA?
SP9HVW Offline
Józef
***

Liczba postów: 157
Dołączył: 14-06-2010
Post: #11
RE: Jaki NANO-VNA?

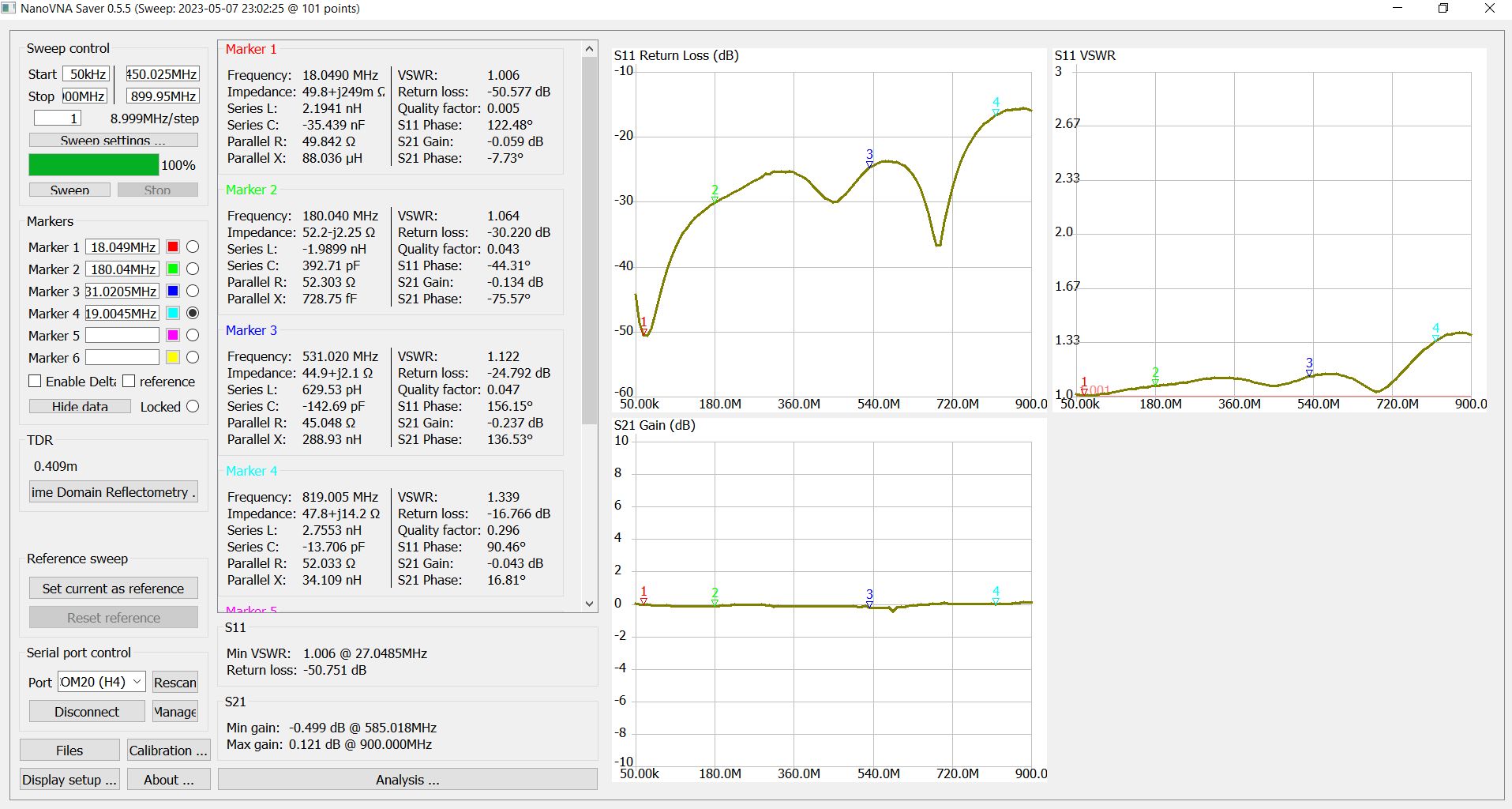

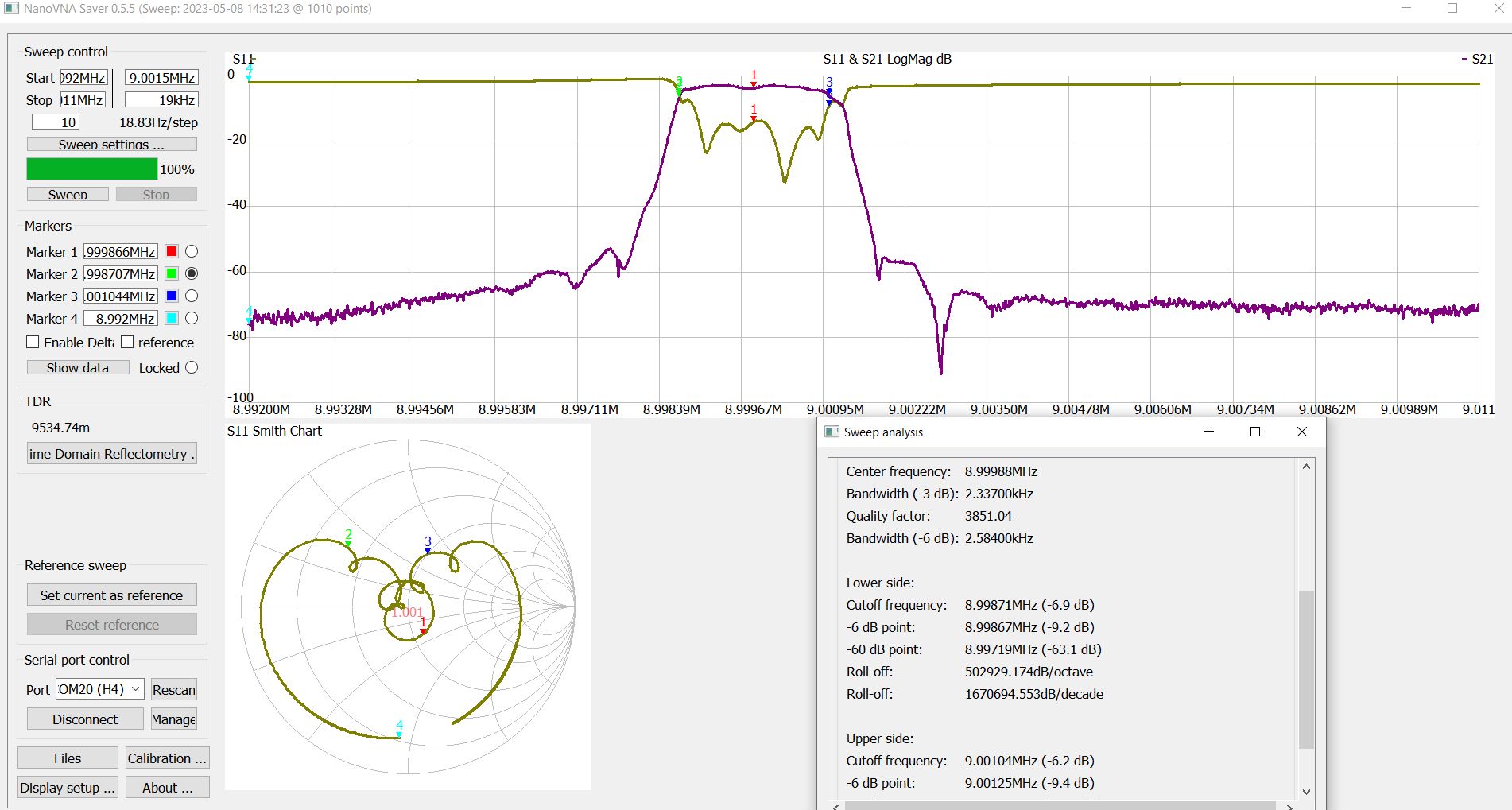

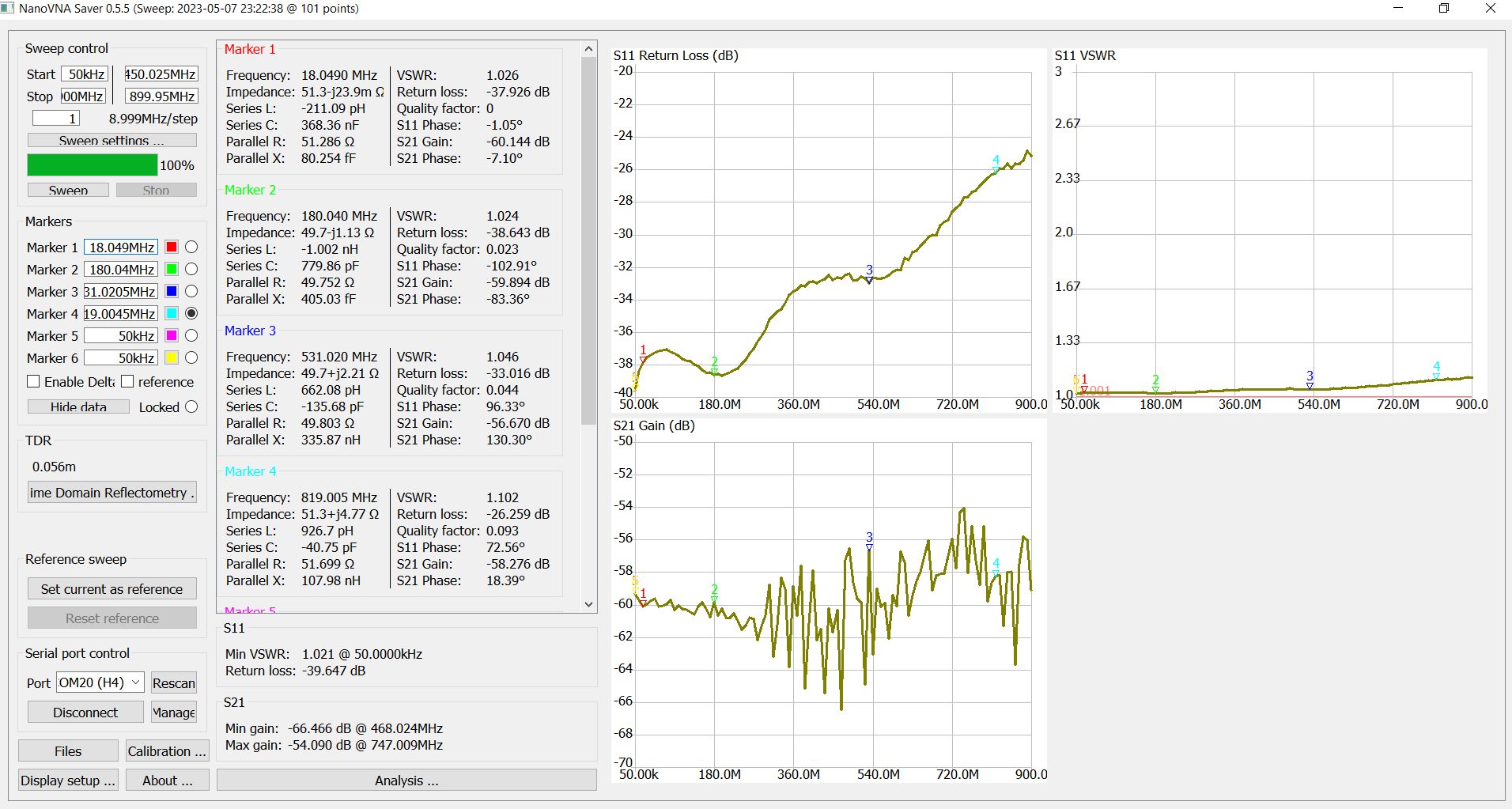

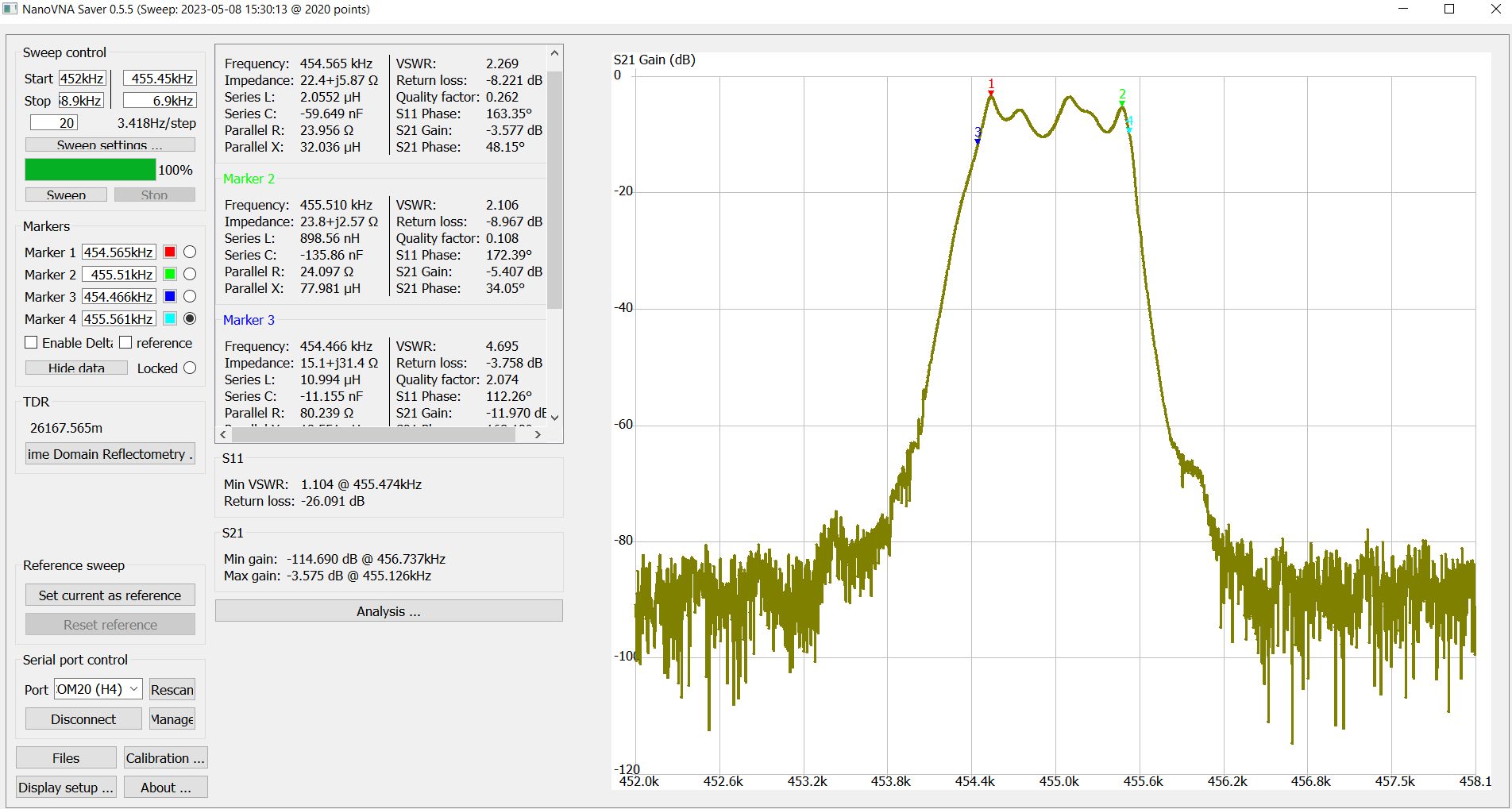

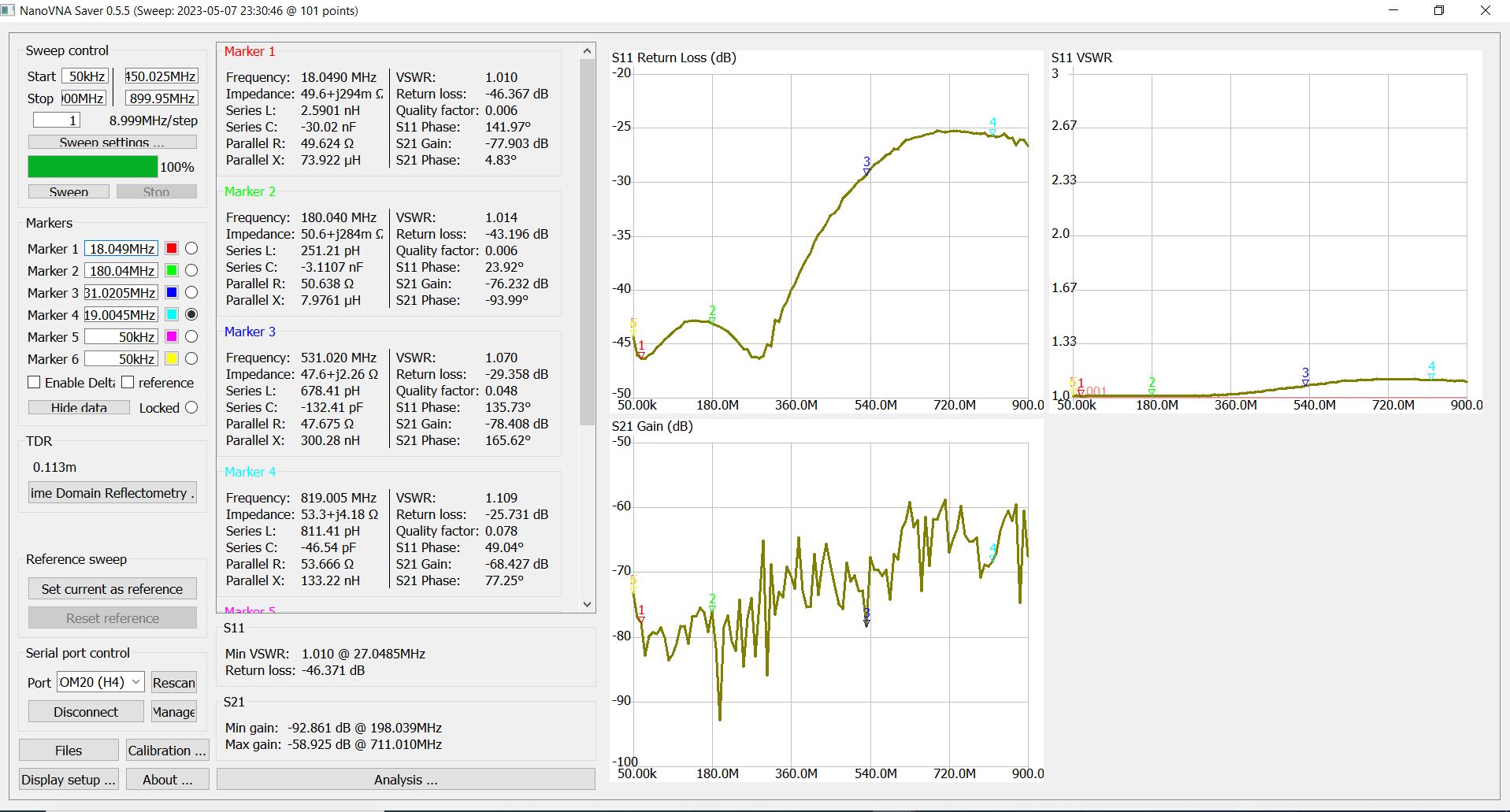

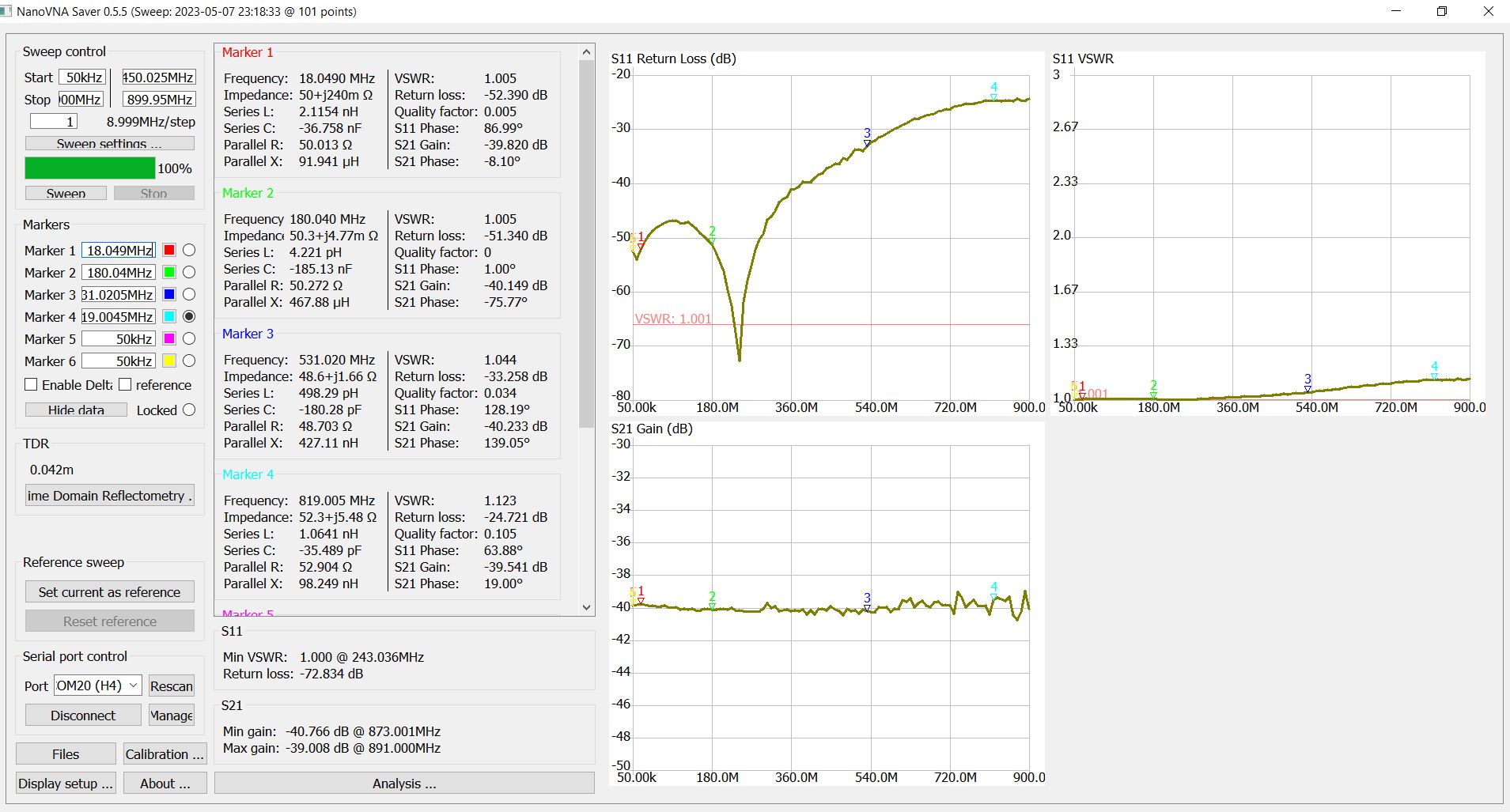

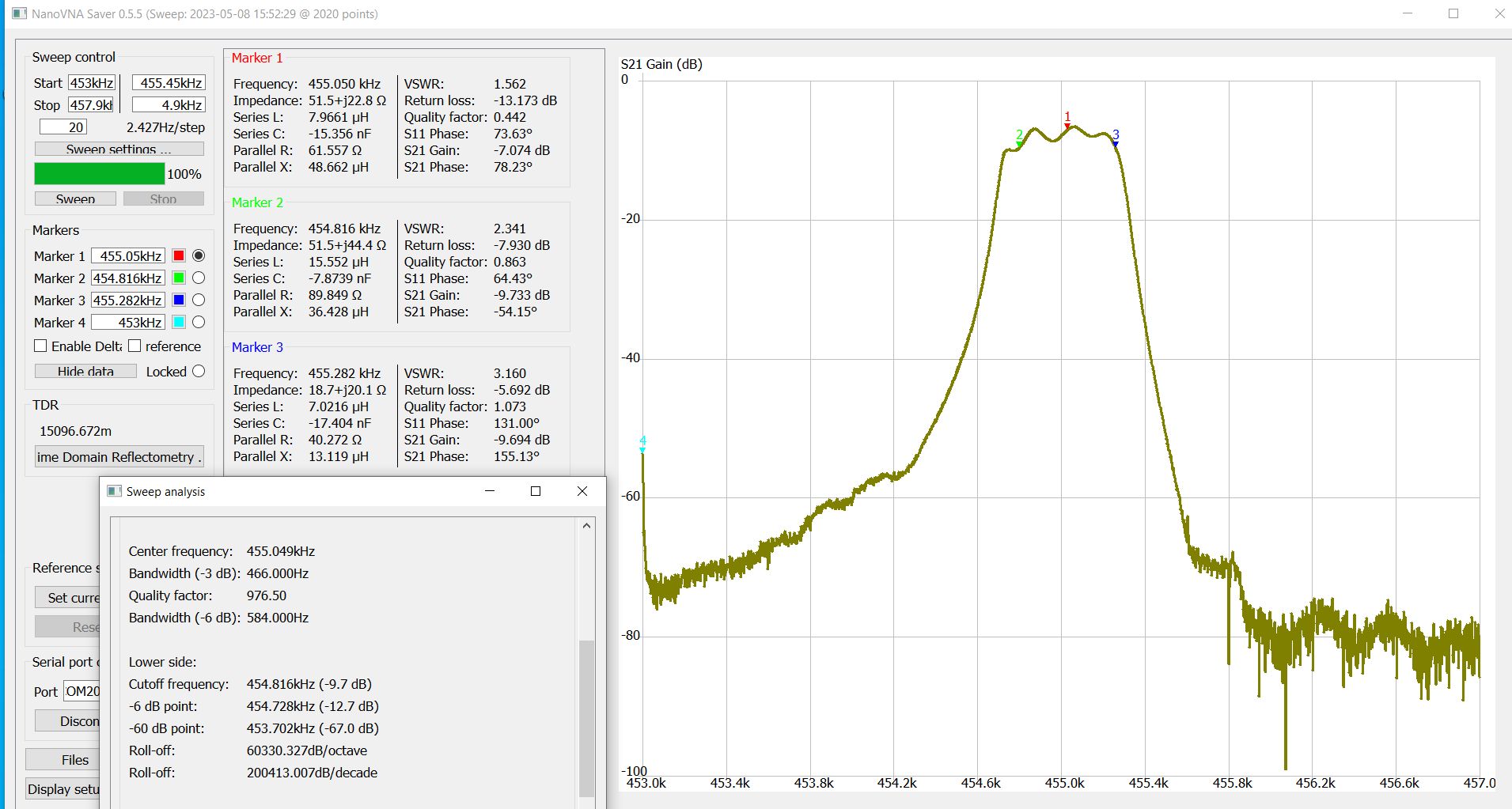

Pomiary Nano VNA-H - program Nano VNA Saver 0.5.5 - filtr kwarcowy PP9, XC-115C-500Hz, Inrad 1KHz, kalibracja load 50 om - Mini - Circuits. Podłączono tłumik HP-5086 - pomiar S21, S11 - 0 dB, 20 dB, 40 dB, 60 dB , 80 dB


Załączone pliki Miniatury
İmage İmage İmage İmage İmage İmage İmage İmage
16-05-2023 0:18
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9HVW Offline
Józef
***

Liczba postów: 157
Dołączył: 14-06-2010
Post: #12
RE: Jaki NANO-VNA?
Poprosiłem kolegi Mariana SP9MQH żeby taki sam tłumik HP - 5086 pomierzył analizatorem wektorowym R$S który został skalibrowany dokładnymi wzorcami short, open, load ( gdzie w oknie kalibracji wpisuje parametry wzorców)


Załączone pliki Miniatury
İmage İmage İmage İmage İmage
20-05-2023 14:58
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9BSL Offline
Sławek
*****

Liczba postów: 784
Dołączył: 20-10-2015
Post: #13
RE: Jaki NANO-VNA?
Troszkę mnie zaskoczyły pomiary Józefa, jako że także jestem właścicielem takiego tłumika i NanoVNA w wersji 2.8", postanowiłem sprawdzić czy moje nanoVNA zachowuje się podobnie. Dla weryfikacji jakości samego tłumika, dodałem porównawczo pomiary dla LibreVNA. Wyniki pomiarów w załączonym pliku.


.pdf  Pomiary tlumika 5086.pdf (Rozmiar: 4.18 MB / Pobrań: 236)

73 Sławek
21-05-2023 0:19
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9HVW Offline
Józef
***

Liczba postów: 157
Dołączył: 14-06-2010
Post: #14
RE: Jaki NANO-VNA?
Pomiary S21, S11 - Nano VNA-H - 4 ", 50KHz - 1500 MHz i VNA -H- 2,8" 50 KHz - 900MHz program Nano VNA Saver 0.5.5. Kalibracja przeprowadzona z przewodami pomiarowymi dostarczonym w zestawie, pięciostopniową w programie Nano VNA Tłumik HP- 5086 + tłumik 10dB firmy Narda.
.pdf  Pom 4 i 2,8.pdf (Rozmiar: 530.94 KB / Pobrań: 246)
23-05-2023 0:10
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
