Synteza PA0KLT
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #1
Synteza PA0KLT
Jeszcze jedna synteza tylko si570 pod piligrima, sdr, szumy lepsze niż ad9951 i tylko 8 nóżek a cena niższa.

http://sdr-kits.net/PAOKLT/PA0KLT_Manual.pdf
14-05-2010 20:48
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6IFN Offline
Ryszard
****

Liczba postów: 456
Dołączył: 23-03-2010
Post: #2
RE: Synteza PA0KLT
Zmontowałem, a dzisiaj uruchomiłem tą syntezę wg. opisu konstruktora. Nie byłbym sobą gdybym coś nie zmienił. Usunąłem mechaniczny przełącznik, a w jego miejsce trafił ATTiny 13, do którego Waldek 3Z6AEF napisał mały programik. I tym sposobem funkcja MODE jest teraz obsługiwana jednym przyciskiem, drugi przycisk realizuje funkcję LOCK. Całość uruchomiła się bezproblemowo, ale szczegółowe pomiary, testowanie etc. pozostawiłem "na potem". W Burzeninie będzie można zobaczyć i "pomacać" Smile.
Rysio!
............................
ps. Aby uzupełnić informacje dołanczam plik. PDF z informacjami "co" i "jak".


Załączone pliki
.pdf  pa0klt_syntezer.pdf (Rozmiar: 1.02 MB / Pobrań: 2058)
(Ten post był ostatnio modyfikowany: 08-09-2011 12:02 przez SP6IFN.)
03-09-2011 21:01
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
3Z6AEF Offline
Waldek
***

Liczba postów: 237
Dołączył: 27-06-2009
Post: #3
RE: Synteza PA0KLT
(03-09-2011 21:01)sp6ifn napisał(a):  [...]Usunąłem mechaniczny przełącznik, a w jego miejsce trafił ATTiny 13, do którego Waldek 3Z6AEF napisał mały programik. I tym sposobem funkcja MODE jest teraz obsługiwana jednym przyciskiem, drugi przycisk realizuje funkcję LOCK.[...]

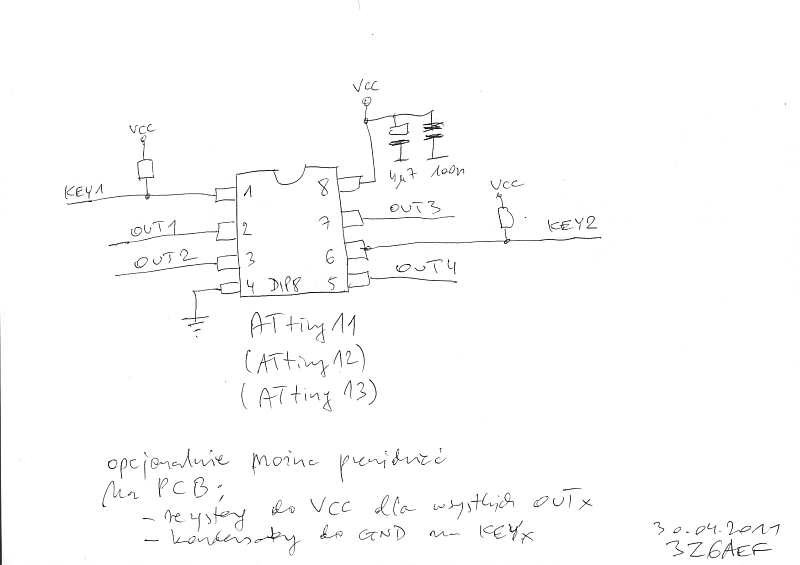

Jako uzupełnienie: schemat "sterownika klawiatury" Wink
oraz źródło i postać hex programu - napisany oczywiście w języku C.
Może się komuś przyda... choćby w celach edukacyjnych Smile



.zip  TINYKEYS.ZIP (Rozmiar: 1.34 KB / Pobrań: 1280)
04-09-2011 21:14
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6OXK Offline
Paweł
****

Liczba postów: 317
Dołączył: 23-06-2010
Post: #4
RE: Synteza PA0KLT
(14-05-2010 20:48)sq4avs napisał(a):  ...szumy lepsze niż ad9951....

...to znaczy mniejsze czy większe? Big Grin

Myślałem o tej syntezie własnie do wykorzystania w SDR Radio wg Rafała.

PS. Zgłaszam swoją gotowość jako macacza Big Grin

--= SWL SP6-01-396 =--
(Ten post był ostatnio modyfikowany: 06-09-2011 19:27 przez SQ6OXK.)
06-09-2011 19:21
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #5
RE: Synteza PA0KLT
sorki za zwrot chodziło nie o szumy a tzw spursy, czyli sygnały pasożytnicze, mniej znaczy lepiej
06-09-2011 20:09
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Bogdan sk
*****

Liczba postów: 761
Dołączył: 10-07-2009
Post: #6
RE: Synteza PA0KLT
Koledzy, czy to nadaje się do Piligrima?

Bogdan
14-01-2012 1:29
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5BMP Offline
Janusz
****

Liczba postów: 603
Dołączył: 02-11-2010
Post: #7
RE: Synteza PA0KLT
Nadaje się do homodyny jak i do superheterodyny. Ma jednak pewne ograniczenia. Do Piligrima proponuję wersję CMOS ze względu na większe napięcie wyjściowe.
14-01-2012 8:18
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Bogdan sk
*****

Liczba postów: 761
Dołączył: 10-07-2009
Post: #8
RE: Synteza PA0KLT
Janusz napisz coś o tych ograniczeniach. Nie ukrywam, że rozważam zakup wersji CMOS.

Bogdan
(Ten post był ostatnio modyfikowany: 18-01-2012 9:29 przez SP4LVC.)
18-01-2012 9:28
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5BMP Offline
Janusz
****

Liczba postów: 603
Dołączył: 02-11-2010
Post: #9
RE: Synteza PA0KLT
W zastosowaniu do homodyny to brak RITa i to że dla SSB na wyświetlaczu wyświetli się emisja AM, dla CW jest OK. Ma za to ustawiany mnożnik x1, x2, x4, x8.
Dla superheterodyny można wpisać dowolną pośrednią, ale nie ma możliwości ustawienia częstotliwości dla poszczególnych pilotów. Wpisuje się w ustawieniach częstotliwość środkową filtru a procesor przestawia sygnał VFO o +/- 1,5kHz dla SSB i +/- 0,75kHz dla CW. Pozdrawiam, Janusz.
18-01-2012 17:00
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Bogdan sk
*****

Liczba postów: 761
Dołączył: 10-07-2009
Post: #10
RE: Synteza PA0KLT
Ja poluję na coś do Piligrima. Rzeczywiście jednak trochę kulawe jest to rozwiązanie. Do tego dochodzi chyba fakt, że na 1,8 Mhz też chyba nie popracuję. Trzeba będzie chyba zmienić obiekt zainteresowania i szukać dalej.

Bogdan
(Ten post był ostatnio modyfikowany: 18-01-2012 18:17 przez SP4LVC.)
