Sprytna przekładnia kardana do na strojki.
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,193
Dołączył: 02-07-2010
Post: #1
Sprytna przekładnia kardana do na strojki.

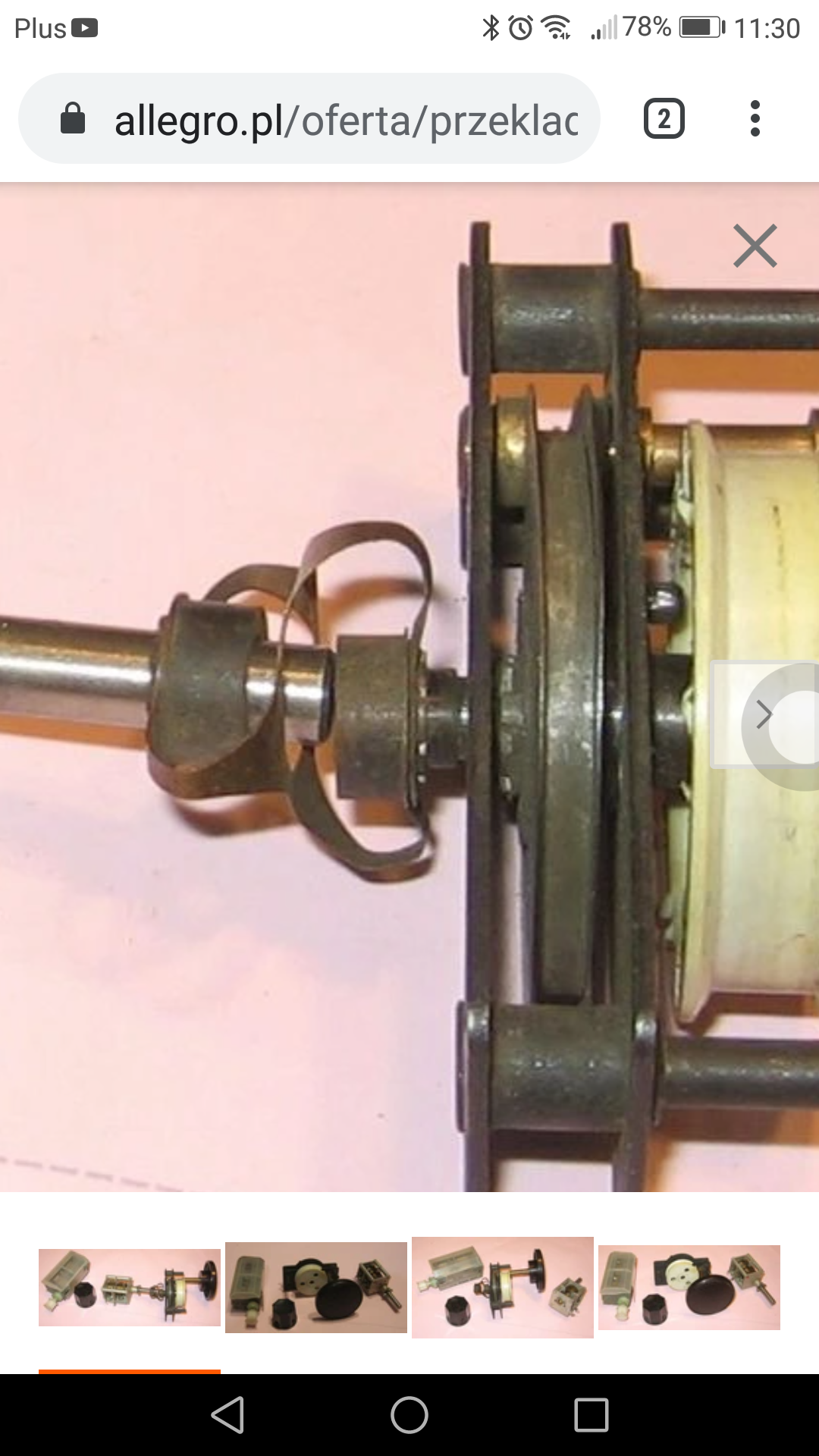

Kto próbował podłączyć kondensator do rosyjskiej nastroiki, ten wie jakie są z tym problemy. Na fotce sprytnie wygięta blaszka z czegoś sprężystego. Jakie macie pomysły na rozwiązanie tego problemu?


Załączone pliki Miniatury

73 JERZY SQ9RFC
16-06-2020 11:42
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9BSL Online
Sławek
*****

Liczba postów: 786
Dołączył: 20-10-2015
Post: #2
RE: Sprytna przekładnia kardana do na strojki.
Jurek a jakie tam masz luzy/brak współosiowości? Może sprzęgło elastyczne?

73 Sławek
(Ten post był ostatnio modyfikowany: 16-06-2020 12:25 przez SP9BSL.)
16-06-2020 12:25
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KVS Offline
Karol
*****

Liczba postów: 1,011
Dołączył: 26-09-2012
Post: #3
RE: Sprytna przekładnia kardana do na strojki.
Widziałem coś takiego w DESY:
https://pl.rs-online.com/web/p/sprzegla/0814483/
Można próbować zrobić samemu.

Nie rozumiem - nie robię. Chyba że robię żeby zrozumieć.
(Ten post był ostatnio modyfikowany: 16-06-2020 14:05 przez SQ5KVS.)
16-06-2020 14:04
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,193
Dołączył: 02-07-2010
Post: #4
RE: Sprytna przekładnia kardana do na strojki.
Ciekawa relacja cen ...224 zł do 4.80 zł.
Sprzęgło musi być na tyle elastyczne oby zlikwidowało przesunięcie, oraz skrzywienie osi, bo wiadomo ręczne wiercenie aluminiowej blachy nie jest dokładne. Ponadto musi być absolutnie bezluzowe.Te sprężyste blaszki bardzo mi się podobają. Najprostszy sposób to dwie prostokątne blaszki, każda z trzema otworami o średnicy osi, połączone na krzyż i odpowiednio wygięte, do tego jakiś tuleje i dobry klej do metalu lub zlutowanie.
Oczywiście można to zrobić z jednego kawałka blachy, po prostu krzyż równoramienny.

Blaszki z metrówek stalowych zwijanych. Tylko jak to nawiercić. Próbował ktoś nawiercić otworek w stalowaj cienkiej szpachelce?

73 JERZY SQ9RFC
(Ten post był ostatnio modyfikowany: 16-06-2020 17:05 przez SQ9RFC.)
16-06-2020 16:53
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KVS Offline
Karol
*****

Liczba postów: 1,011
Dołączył: 26-09-2012
Post: #5
RE: Sprytna przekładnia kardana do na strojki.
Oj, ja nie chciałem ceny pokazywać tylko zamysł. Można to zrobić samemu z dowolnego tworzywa. Można i blaszki.

Nie rozumiem - nie robię. Chyba że robię żeby zrozumieć.
16-06-2020 17:45
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5BMP Offline
Janusz
****

Liczba postów: 603
Dołączył: 02-11-2010
Post: #6
RE: Sprytna przekładnia kardana do na strojki.
Jurku, użyj tej blachy : https://allegro.pl/oferta/blacha-mosiezn...6871310881
16-06-2020 17:51
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,193
Dołączył: 02-07-2010
Post: #7
RE: Sprytna przekładnia kardana do na strojki.
Na dodatek taka mosiężna blacha się ładnie lutuje... jeszcze jakieś tulejki mosiężne odpowiednich wymiarów w modelarskich sklepach wyczaić, albo po prostu z pręta odciąć i nawiercić. Boję się że nasze spoiwo lutownicze może pękać - przydało by się coś twardszego.

73 JERZY SQ9RFC
16-06-2020 22:05
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ADE Offline
Radjoamator.
****

Liczba postów: 539
Dołączył: 05-04-2010
Post: #8
RE: Sprytna przekładnia kardana do na strojki.
Takie sprzęgła nie przenoszące mocy robią ze sprężyn nawiniętych zwój przy zwoju.

tylko na FM UKF -> Just True Sound Hi-Fi Smile
16-06-2020 22:14
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6IYY Offline
miso(michal]
***

Liczba postów: 154
Dołączył: 21-09-2009
Post: #9
RE: Sprytna przekładnia kardana do na strojki.
a może kawałek węża gumowego ??

Nie otrzymasz koni wyścigowych krzyżując dwa osły
16-06-2020 23:52
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
CANISLUPUS Offline
Nowicjusz
*

Liczba postów: 20
Dołączył: 09-11-2016
Post: #10
RE: Sprytna przekładnia kardana do na strojki.
(16-06-2020 14:04)SQ5KVS napisał(a):  Widziałem coś takiego w DESY:
https://pl.rs-online.com/web/p/sprzegla/0814483/
Można próbować zrobić samemu.


Używam takich sprzęgieł, ale one maja niewielki zakres ruchu oraz dodatkowo zupełnie nie potrafią przenieść przesunięcia osi. Można je kupić oczywiście znacznie taniej niż 200zł.
17-06-2020 9:33
