Wobulowany podwójny generator 4,4 GHz - (AD9850 + ADF4351)
SP9KN Offline
Przemek
****

Liczba postów: 287
Dołączył: 18-10-2011
Post: #1
Wobulowany podwójny generator 4,4 GHz - (AD9850 + ADF4351)
Witam.
Chciałbym Was zainteresować dość ciekawym urządzeniem jakim jest "Wobulowany podwójny generator 4,4 GHz - (AD9850 + ADF4351)" opis dostępny pod tym linkiem: https://www.silicium628.fr/article_i.php?id=92
Konstrukcja oparta o Arduino Mega 2560 oraz kilkanaście typów wyświetlaczy LCD.
Dostępny KOD, więc można modyfikować i udoskonalać.
Paweł SQ8MVY, poprawił już biblioteki i kod.
Najlepiej skorzystać z VisualStudioCode z PlatformIO.
Udostępniony przez Pawła SQ8MVY kod: TUTAJ

13-04-2020 12:36
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8NTP Offline
Andrzej
**

Liczba postów: 71
Dołączył: 30-10-2016
Post: #2
RE: Wobulowany podwójny generator 4,4 GHz - (AD9850 + ADF4351)
Przemka zaintrygował ten przyrząd.
Wszystko przeze mnie i mój wpis tutaj Big Grin
A teraz Paweł umożliwił wykorzystanie wielu wariantów wyświetlaczy. Dzięki.

Wykorzystuję go do pomiarów już od jakiegoś czasu . Jakoś tak "wisiał" w necie nie specjalnie zauważony.

Wobulator to raczej niż generator , poza typowym zdejmowaniu charakterystyk zaprezentowanym na stronie francuskiego Kolegi może być wykorzystany o wiele szerzej.

Jako ciekawostkę przytoczę jedną z fotografii , jakie zrobiłem . Na niej w trzech miejscach na ekranie ta sama częstotliwość 2,4GHz po mieszaczu i cap filtrach uzyskana z 435MHz i wobulacji generatora w szerokim zakresie Big Grin

Jako niezbędne dodatki do niego z powodzeniem wykorzystuję elementy z pkt. 5 do 7mojej strony.
Powodzenia
(Ten post był ostatnio modyfikowany: 13-04-2020 18:31 przez SP8NTP.)
13-04-2020 18:31
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8NTP Offline
Andrzej
**

Liczba postów: 71
Dołączył: 30-10-2016
Post: #3
RE: Wobulowany podwójny generator 4,4 GHz - (AD9850 + ADF4351)
Maszynowe tłumaczenie .


Załączone pliki
.pdf  WOBUL-GENE.pdf (Rozmiar: 3.09 MB / Pobrań: 1684)
(Ten post był ostatnio modyfikowany: 13-05-2020 9:12 przez SP8NTP.)
13-05-2020 9:11
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8NTP Offline
Andrzej
**

Liczba postów: 71
Dołączył: 30-10-2016
Post: #4
RE: Wobulowany podwójny generator 4,4 GHz - (AD9850 + ADF4351)
Przy pomocy sondy AD8318 i mostka zestroiłem oświetlacz do QO100 hi hi
(Ten post był ostatnio modyfikowany: 17-06-2020 16:41 przez SP8NTP.)
17-06-2020 9:02
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8NTP Offline
Andrzej
**

Liczba postów: 71
Dołączył: 30-10-2016
Post: #5
RE: Wobulowany podwójny generator 4,4 GHz - (AD9850 + ADF4351)

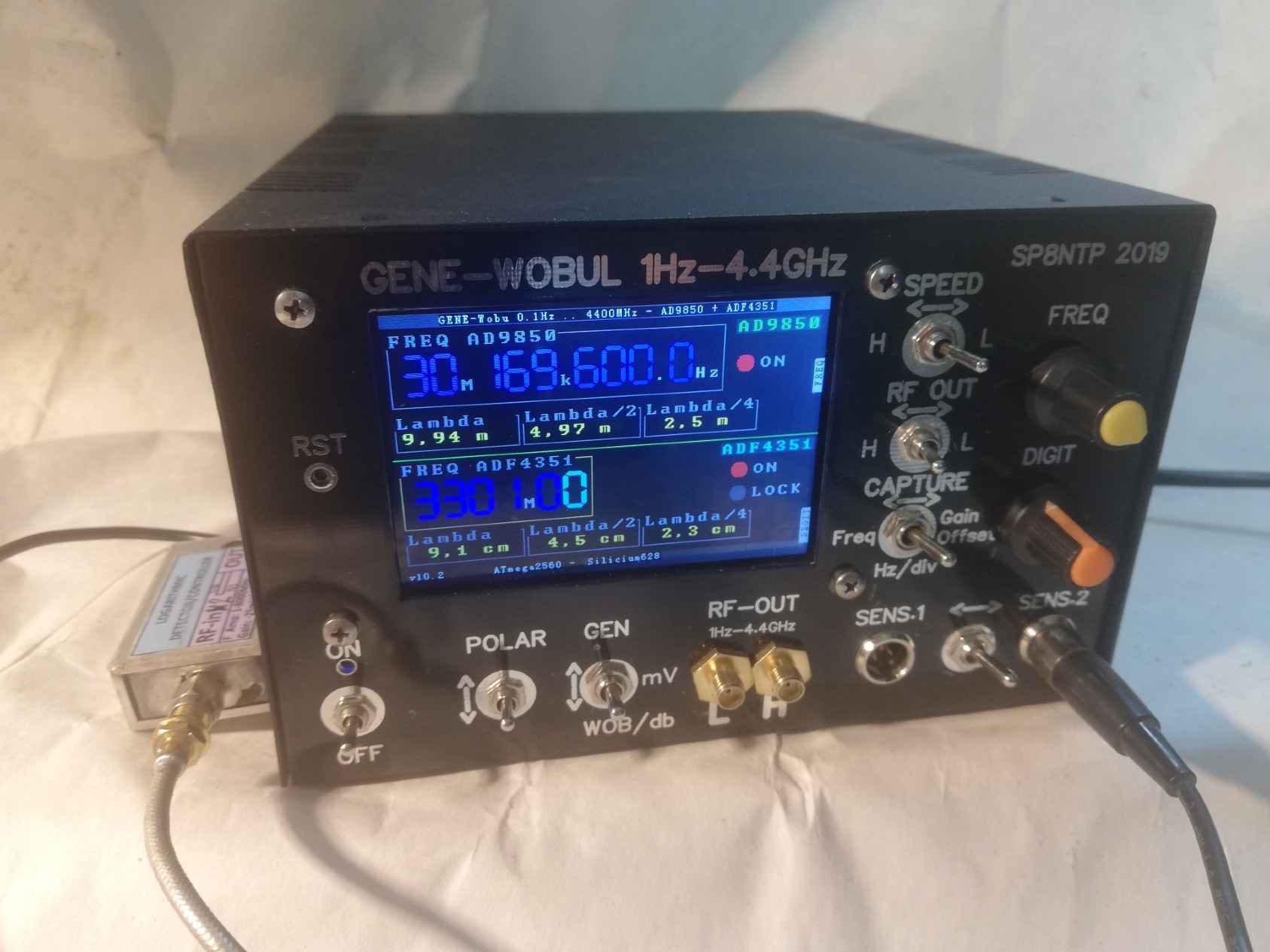

Przyszedł czas na wykonanie płyty czołowej do tego przyrządu i teraz wygląda zupełnie inaczej hi.


Załączone pliki Miniatury
12-06-2021 13:05
