Prosty odbiornik ...
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,192
Dołączył: 02-07-2010
Post: #1
Prosty odbiornik ...
Czy koledzy zechcieli by zerknąć na ten odbiornik ?
Wszelkie komentarze, symulacje, sugestie, realizacje, mile widziane.


Załączone pliki
.pdf  rx6566.pdf (Rozmiar: 8.87 KB / Pobrań: 1284)

73 JERZY SQ9RFC
(Ten post był ostatnio modyfikowany: 03-02-2020 21:04 przez SQ9RFC.)
29-01-2020 22:28
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ADE Offline
Radjoamator.
****

Liczba postów: 539
Dołączył: 05-04-2010
Post: #2
RE: Prosty odbiornik ...
To mixer homosiowy Smile a nie odbiornik. Ale ciekawy.

Opis "OUT m.cz. " razi podobnie jak "wyjście AF" Smile

tylko na FM UKF -> Just True Sound Hi-Fi Smile
29-01-2020 22:49
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,192
Dołączył: 02-07-2010
Post: #3
RE: Prosty odbiornik ...

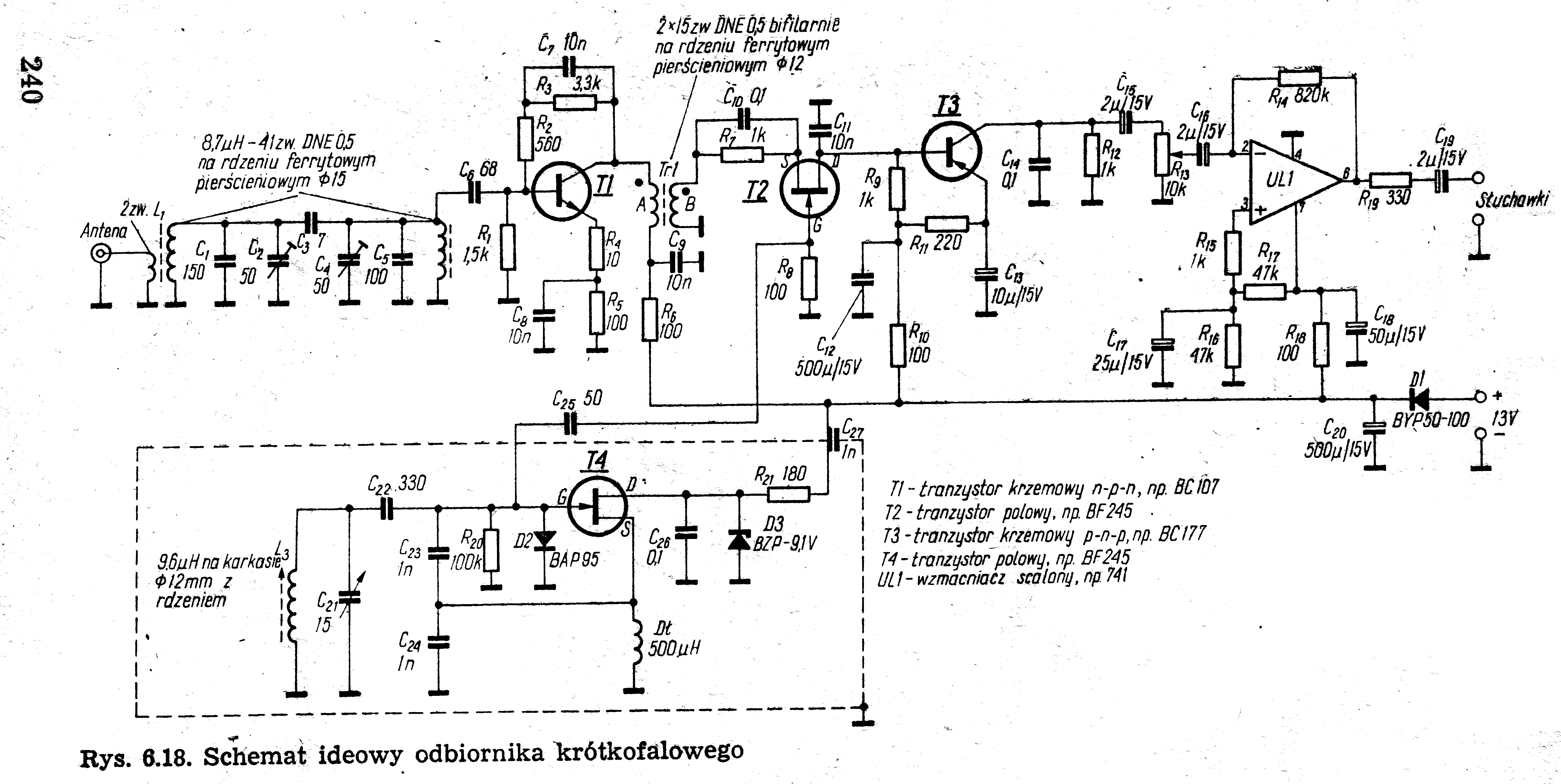

Czy koledzy widzą podobieństwo do konstrukcji kolegi Słomczyńskiego zamieszczonej w książce ABC krótkofalowca?

73 JERZY SQ9RFC
12-06-2020 2:03
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KVS Offline
Karol
*****

Liczba postów: 1,004
Dołączył: 26-09-2012
Post: #4
RE: Prosty odbiornik ...
Widzą. I? Smile

Nie rozumiem - nie robię. Chyba że robię żeby zrozumieć.
12-06-2020 10:00
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,192
Dołączył: 02-07-2010
Post: #5
RE: Prosty odbiornik ...
Bo ten pierwszy rysunek po prostu przy rysowałem na podstawie schematu Słomczyńskiego. Często autorzy rysunków aby zmieścić się na stronie książki rysują schematy w sposób trochę zagmatwany. Nie można powiedzieć żeby schemat Słomczyńskiego był zagmatwany, ale chciałem zrozumieć dokładnie jak działa, więc rozrysowałem sobie go po swojemu. Teraz wystarczy jeden rzut oka i od razu wiadomo po co jest każdy element tego układu.

73 JERZY SQ9RFC
12-06-2020 11:44
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8GSC Offline
Krzysztof
**

Liczba postów: 76
Dołączył: 25-05-2020
Post: #6
RE: Prosty odbiornik ...
Na Twoim rysunku nie widzę ani obwodów rezonansowych, ani heterodyny, ani wzm. m.cz., a niektóre oznaczenia nic mi nie mówią, natomiast na rys. p. Słomczyńskiego widzę odbiornik radiowy, w którym wydaje się wszystko być na miejscu, ale ja się nie znam na konstrukcjach półprzewodnikowych.
Niemniej rozumiem Ciebie w 100% bo często patrząc na jakiś schemat aż korci mnie żeby to przerysować "porządnie", bo albo są tam użyte przestarzałe symbole, albo są za male, albo zupełnie niepotrzebnie krzyżowane są przewody co zaciemnia obraz i utrudnia zrozumienie jak toto ma działać.
12-06-2020 19:47
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,192
Dołączył: 02-07-2010
Post: #7
RE: Prosty odbiornik ...
Gdy się popatrzy na dobrze narysowany schemat natychmiast wiadomo jakie jest przeznaczenie absolutnie każdego elementu. Od razu widać czy tranzystor pracuje w układzie OE, OB, OC, które elementy odpowiadają za ustawienie punktu pracy tranzystora, gdzie jest wejście, gdzie jest wyjście. Od razu widać jakie występują sprzężenia zwrotne... prądowe, napięciowe, dodatnie, ujemne... Jestem pewna konwencja, pewien standardowy sposób rysowania elementarnych układów.

73 JERZY SQ9RFC
13-06-2020 1:31
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8GSC Offline
Krzysztof
**

Liczba postów: 76
Dołączył: 25-05-2020
Post: #8
RE: Prosty odbiornik ...
(13-06-2020 1:31)SQ9RFC napisał(a):  ... natychmiast wiadomo jakie jest przeznaczenie absolutnie każdego elementu. Od razu widać czy tranzystor pracuje w układzie OE, OB, OC, które elementy odpowiadają za ustawienie punktu pracy tranzystora, gdzie jest wejście, gdzie jest wyjście. Od razu widać jakie występują sprzężenia zwrotne... prądowe, napięciowe, dodatnie, ujemne...
Na schematach urządzeń pólprzewodnikowych kompletnie tego nie widzę (bo się nie znam). ale na lampowych tak. Tam wszystko jest jasne co za co odpowiada.
13-06-2020 10:31
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3SUZ Offline
Zaawansowany użytkownik
****

Liczba postów: 477
Dołączył: 30-09-2013
Post: #9
RE: Prosty odbiornik ...
@ SQ9FRC Ten odbiornik będzie świetnie pracował z VFO mojego pomysłu. Zobacz temat "nowe VFO do starego sprzętu" na forum w dziale modyfikacje urządzeń fabrycznych. Zerknij!
14-06-2020 19:06
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
