PA wg DJ0ABR
SP5TAA Offline
Witek
***

Liczba postów: 222
Dołączył: 24-03-2009
Post: #51
RE: PA wg DJ0ABR
Cześć, miałem okazję słyszeć twoje spotkanie z SP6DLO...na początku twój rozmówca zauważał jakieś "zadrapania" na twoim sygnale ale kładł to na karb zbyt małego dystansu między wami...nie, to nie było to, bo u mnie około Wyszkowa też to było słychać...później gdy coś tam zmniejszyłeś(chyba ustawiłeś w TRX-sie ALC właściwiej ?) chyba już było dobrze.. miałem chęć to nagrać abyś mógł sam to ocenić, ale zbyt późno mi to "strzeliło" do głowy. Kawał dobrej roboty. Congrats.
(Ten post był ostatnio modyfikowany: 27-02-2022 19:45 przez SP5TAA.)
27-02-2022 19:45
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6FPH Offline
Nowicjusz
*

Liczba postów: 11
Dołączył: 26-09-2019
Post: #52
RE: PA wg DJ0ABR
Witam

Pa Grzegorza SP6DCO i pozostałych kolegów jest w całosci wg DJ0ABR-a
Budowane było ,powstawało od Adana i Eway, czyli od montazu podzespołów na zakupionych pcb.

Moje pa nie jest wg koncepcji i rozwiazan DJ0ABR-a .

Zorobiłem jak DL6EAT , podobna moc, inny kontoler, rozdzielacz i sumator.

Skoro tak jest , to oczekuje podobnego rezultatu:

https://www.dropbox.com/s/yldforx9h0yq88...3.mp4?dl=0


No LDMOS - 8 x MOSFETs: VRF2933 original Microsemi (4 matched pairs)
Pout: 2 KW+ (Peak 2,4 KW in SSB)
No limitations when working with ICOM (Over-shots) or on predistortion
Gain: 22 dB / 12 dB (External switchable - Internal gain 25,5 dB)
160m - 6m --auto switching

Typical drive : 5W @750W, IMD3 better than -38 dBc

50W @ 1,5 kW out (typical), IMD3: -37 dBc

Efficiency overall: >=50%

Kolega 12345 (brak znaku,wpis+zdjecia na pierwszej stronie ) , złozył wzmacniacz na 4-rech VRF-ach z kontrolerem od eb104ru.

Trzy rozne osoby i trzy sposoby montazu ,inne pomysły na to co ma byc w srodku ,na przodoku i tyłku.

Co ma stac przede mna , zeby cieszyło oko ?

Moj wybór widoczny jest na na zdjeciu.

Blachy obudowy cięto na wymiar laserem.

Kupiłem VRF-y na ebay od GW0EGH po 80 funtów/kwartet .
W EB104 kupiłem : dwa gotowce wzmacniacze bez tranzystorów . lpf 1200W ,linie ,wskaznik ledowy (komplet ) ,tandem-przekazniki nad./odb. z liniami pomiarowymi ,a takze autoband dekodery ,jeden dla ICOM-a ,drugi dla YAESU ,ELECRAFT ... bcd.
Sumator i rozdzielacz ,kontroler , szybkie fety od W6PQL-a
Wszytkie płytki umocwałem w obudowie i powstał wzmacniacz składak.

Wzmacniacz został uruchomiony, przed zamocowaniem radiatora z tranzystorami do obudowy.

Na sztucznym obciazeniu wskaznik pokazywał 500W, przy mocy sterujacej ok 5W.
Wynik podobny jak u DL6EAT.
W trakcie testu okazało sie , ze jeden z MAA723 (Chinczyk ) nie reaguje na wzrost temperatury ,prad spoczynkowy zamiast spadac,zwiekszał swoja wartosc.Po wymianie układu , oba werki zachowywały sie podobnie.Wzrtost temperatury tranzystorów ,powodował zmniejszenie wartosci pradu spoczynkowego.

Wzmaciacz moj jest prawie ukonczony.
Zostało juz niewiele , zeby zakrecic ostatnia srubke i wyjść w eter.

https://filmy.elektroda.pl/50_1641839326.mp4

https://filmy.elektroda.pl/27_1641836076.mp4

Wzorowałem sie na wzmacniaczu W6PQL-a , przy ustalaniu rozmieszczenia plytek w obudowie .

https://obrazki.elektroda.pl/4414592600_1647767182.jpg

https://obrazki.elektroda.pl/3423991700_1638217662.jpg

https://obrazki.elektroda.pl/4306149800_1600024536.jpg

https://obrazki.elektroda.pl/1029554900_1638188968.jpg

https://obrazki.elektroda.pl/4300272000_1638209163.jpg

https://obrazki.elektroda.pl/2159041300_1638196408.jpg

https://obrazki.elektroda.pl/7120431000_1638384386.jpg

https://obrazki.elektroda.pl/6538687400_1638195921.jpg

https://obrazki.elektroda.pl/7102504000_1638196340.jpg

https://obrazki.elektroda.pl/6208055000_1641238410.jpg

https://obrazki.elektroda.pl/9804299700_1641238458.jpg

https://obrazki.elektroda.pl/3774734200_1642710853.jpg

https://obrazki.elektroda.pl/1109666100_1642711056.jpg

https://obrazki.elektroda.pl/6629308000_1645488187.jpg

https://obrazki.elektroda.pl/1700905700_1644404886.jpg

https://obrazki.elektroda.pl/6426935600_1644404979.jpg

https://obrazki.elektroda.pl/9574928800_1645488229.jpg

https://obrazki.elektroda.pl/6043248600_1646336735.jpg

https://obrazki.elektroda.pl/2070477800_1646336486.jpg

https://obrazki.elektroda.pl/7890055400_1645598504.jpg

https://obrazki.elektroda.pl/1880351400_1645488355.jpg

Moj wzmacniacz bedzie wsółpracował z ATU PALSTAR 1800.
Skrzynka pełni jedynie funcje zabezpieczajaca lpf i tranzystory!

https://obrazki.elektroda.pl/2946673600_1646160367.jpg

Blachy obudowy pomalowałem w kolorze REAL 7031.
Sruby mocujace ,beda chowały sie w rozwierconych otworach.

Malowałem w firmie GABOR z WROCŁAWIA.
Podam aders, moze ktos skprzysta w potrzebie.
http://www.gabor.pl/

https://obrazki.elektroda.pl/2503457100_1645527926.jpg

https://obrazki.elektroda.pl/2884265700_1645527612.jpg

Bez pomocy warszatowej i olbrzymiego doswadczenia zawodowegoi Grzegorza SP6DCO ,nie mogłbym wiele zdziałać.

Jedyną rzeczą , która była zastosowana w obu wzmacniaczach , był radiator Big Grin

Jest okazja ,zeby podziekowac Grzegorzowi SP6DCO , za wielka cierpliwosc i pomoc.


Dziekuje bardzo Grzegorz.

Fajnie jest miec takiego kolegę.


P.S. Wzmacniacz nie jest jeszcze ukonczony ,ale moge pokazac w akcji wskazniki , na przykladzie mojego pierwszego pa na TH430.

https://filmy.elektroda.pl/36_1641393833.mp4


Jozek SP6FPH


31.03.2022 Ostatni dzien marca .Prawie 9 godzin spedzone no montazu. Pokaze pare zdjec.
https://obrazki.elektroda.pl/2983298600_1648754899.jpg

https://obrazki.elektroda.pl/8818092000_1648754943.jpg

https://obrazki.elektroda.pl/6340939800_1648754986.jpg

https://obrazki.elektroda.pl/6809775300_1648755034.jpg

https://obrazki.elektroda.pl/9575427700_1648755071.jpg

https://obrazki.elektroda.pl/8160358400_1648803480.jpg

https://obrazki.elektroda.pl/7245621200_1648755130.jpg

https://obrazki.elektroda.pl/7126408600_1648755179.jpg

https://obrazki.elektroda.pl/3196318700_1648755219.jpg

https://obrazki.elektroda.pl/8026799500_1648755257.jpg

https://obrazki.elektroda.pl/3369851100_1648755291.jpg

https://obrazki.elektroda.pl/3458938200_1648825506.jpg

https://obrazki.elektroda.pl/5743930400_1648825774.jpg

https://obrazki.elektroda.pl/4918277700_1649940764.jpg


Jest bardzo prawdopodobne , ze w przyszlym tygodniu zakrece ostatnie sruby na obudowie.Przeprowadze proby całosci.Mam nadzieje , ze nie zostały popełnione błedy montazowe i wzmacniacz jako kompletne urzadzenie , bedzie pracował poprawnie .

30.04.2022 Ostatni dzień kwietnia.

Prace nad wzmacniaczem stanęły przed świetami i nadal tak jest.
Mysle , że po majówce ,ruszą z miejsca.
Przerwa w pracach nad wzmacniaczem przedłuzy sie.

14.05.2022
Byłem trzy dni w Gdansku , a teraz przygotowuje sie na ŁOosia 2022.
Wyjezdzamy w niedziele 22-go.Pare dni spedzimy w Klizinie , przy okazji wpadniemy na Górke Łosiowa.
Wyglada na to , ze dopiero pod koniec czerwca finał.
Jozek SP6FPH
(Ten post był ostatnio modyfikowany: 14-05-2022 14:15 przez SP6FPH.)
07-03-2022 14:55
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5BMP Offline
Janusz
****

Liczba postów: 594
Dołączył: 02-11-2010
Post: #53
RE: PA wg DJ0ABR
Piękna konstrukcja. Gratuluję.
07-03-2022 17:08
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ7BCN Offline
Marek
***

Liczba postów: 133
Dołączył: 04-11-2016
Post: #54
RE: PA wg DJ0ABR

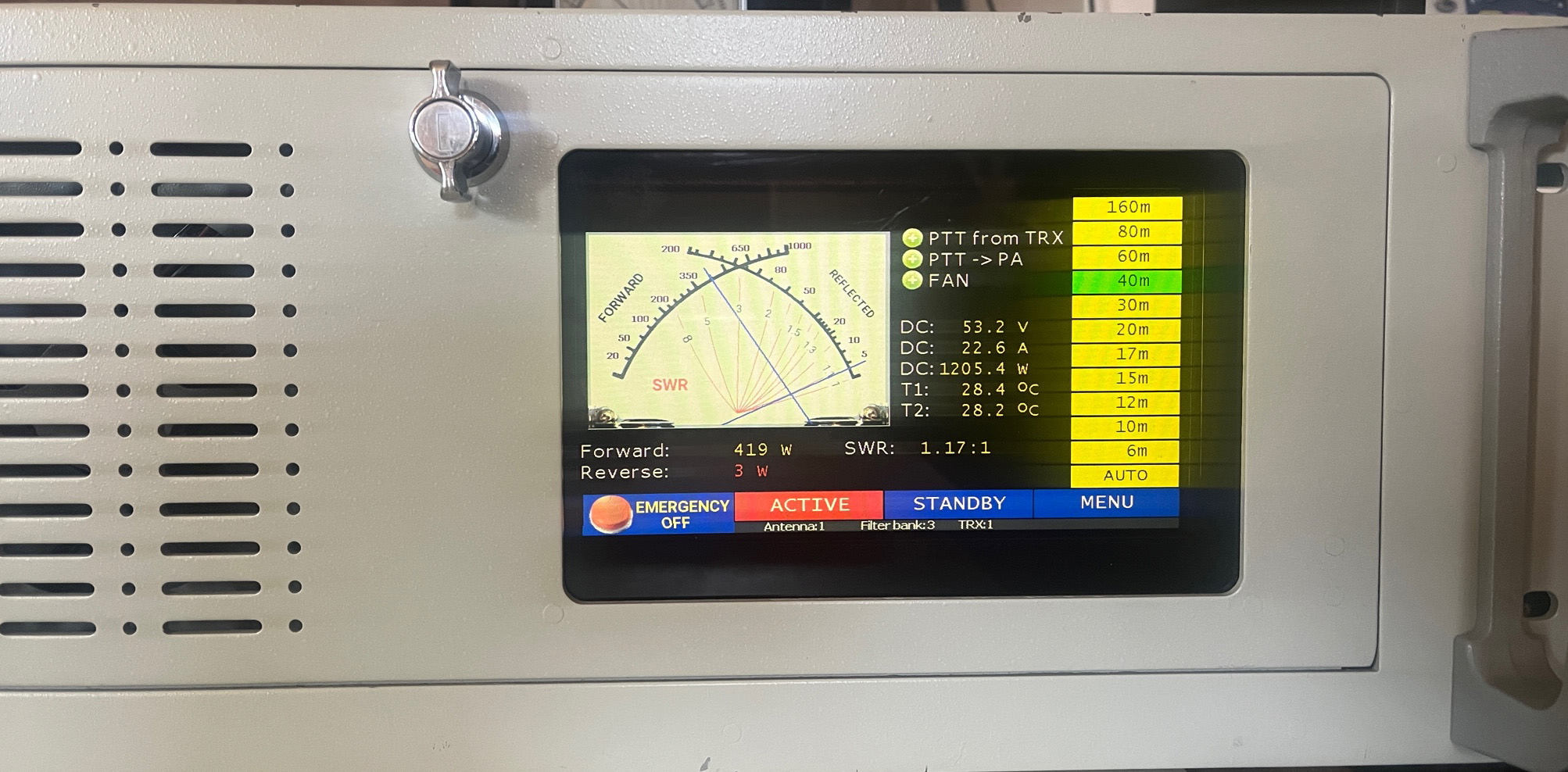

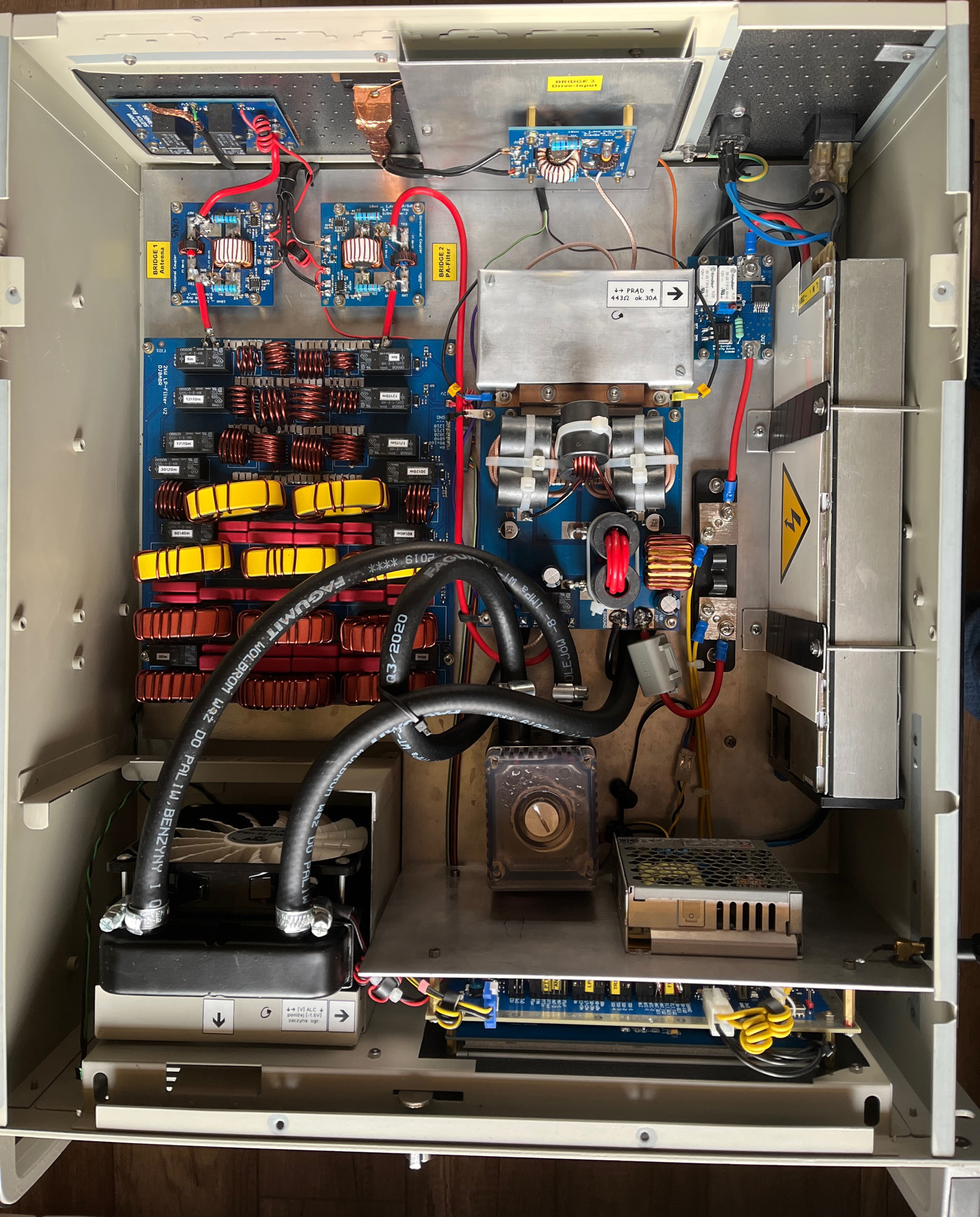

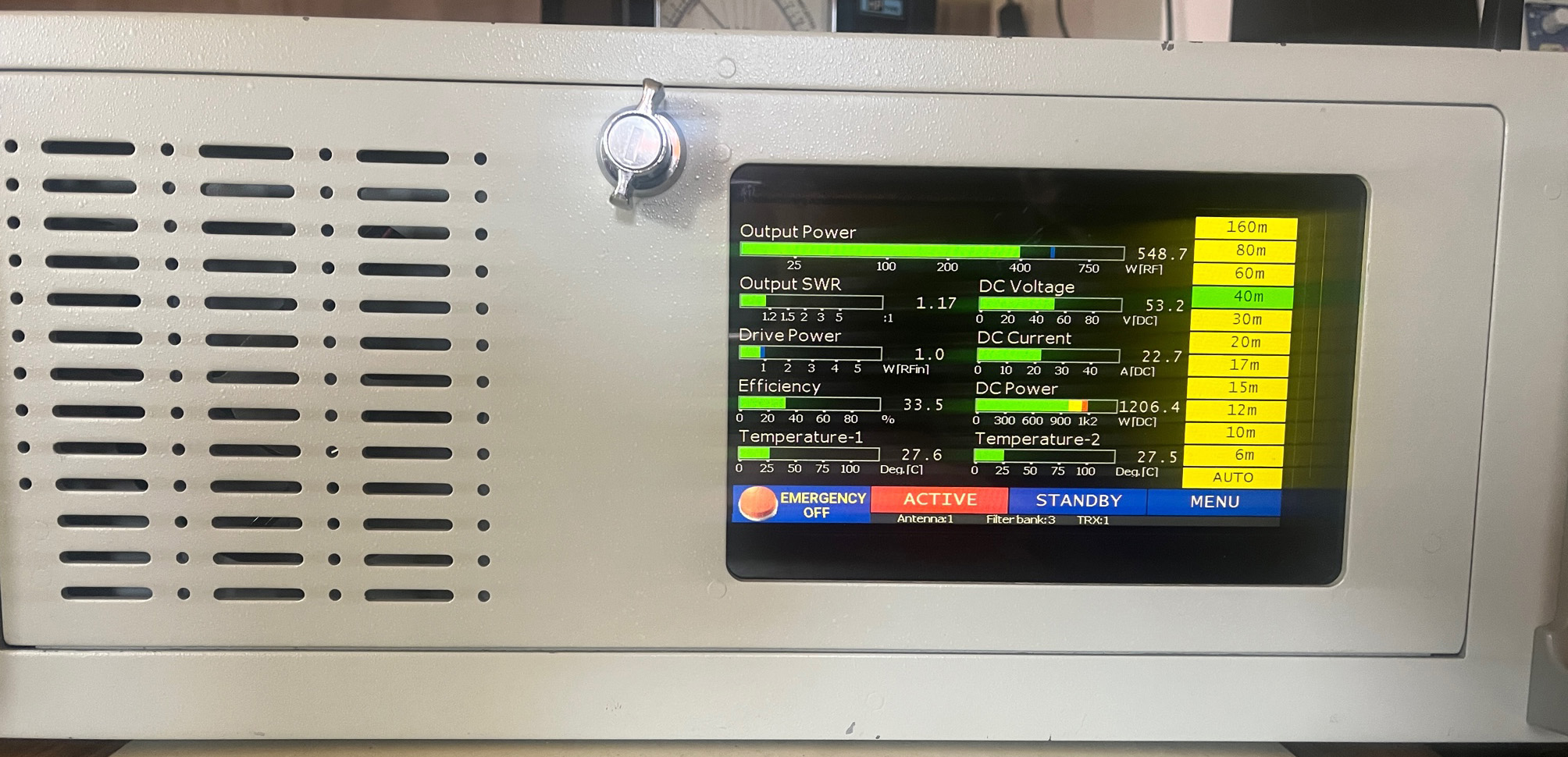

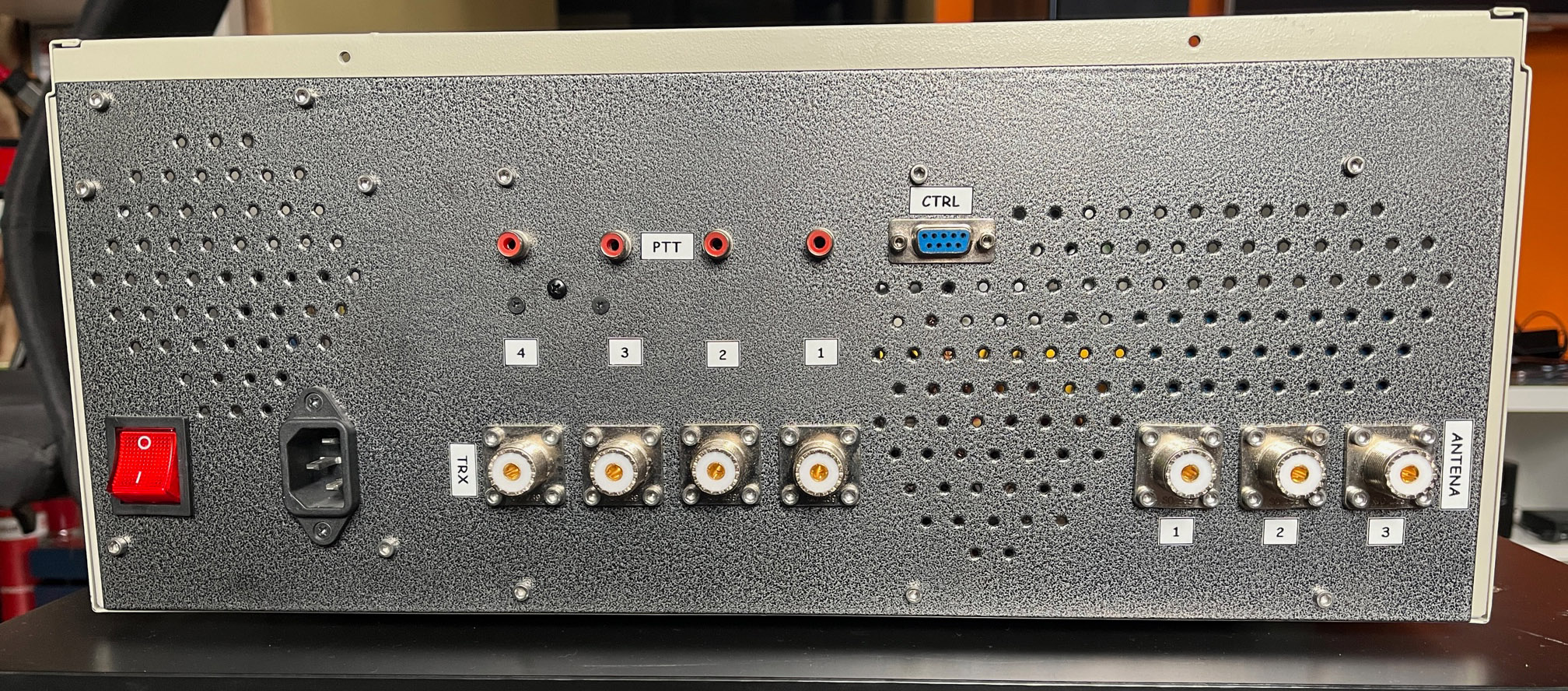

Po 2 latach przerwy wróciłem do projektu PA wg. DJ0ABR. Udało mi się ukończyć wzmacniacz. Moja wersja działa na jednym tranzystorze BLF188 i ma ograniczoną moc wyjściową do ok 750W.

İmage İmage İmage İmage
(Ten post był ostatnio modyfikowany: 11-04-2022 20:27 przez SQ7BCN.)
09-04-2022 19:48
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP1CWL Offline
Stanisław
***

Liczba postów: 119
Dołączył: 27-07-2011
Post: #55
RE: PA wg DJ0ABR
Ładnie i estetycznie wykonane , bardzo mi się podoba.Moje gratulacje.
10-04-2022 10:57
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2FP Offline
PAWEŁ
***

Liczba postów: 181
Dołączył: 01-11-2009
Post: #56
RE: PA wg DJ0ABR
Do Marka SQ7BCN. Jeśli masz tłumik mocy 10dB we wzmacniaczu to nie powinno sie nic wydarzyć ( sterowanie mocą 20-30 wat ). Dodatkowy tłumik na wejściu płytki Pa z Transilami + na bramkach - skutecznie ogranicza poziom ( obcinając sygnał) przesterowanie x2 napięciowo nie jest wtedy problemem. Można jeszcze zmienić przełożenie trafka wejściowego z 2:1 na 3:1(9/1 impedancyjnie) ale trzeba zmienić rezystory obciążające na 3,3Ohma z każdego wyjścia trafka (3x10ohm 1 wat równolegle) i podnieść napięcie transili na wejściu, tak aby przy nominalnym sterowaniu nie obcinały sygnału - z zapasem do 5 Vpp.. Z założenia ustaw też czas TX delay na 20ms aby przekaźniki się spokojnie załączały przed sygnałem. Co do modyfikacji samego trxa to nie mam wiedzy .
10-04-2022 20:44
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ7BCN Offline
Marek
***

Liczba postów: 133
Dołączył: 04-11-2016
Post: #57
RE: PA wg DJ0ABR
Paweł dziękuję za szybka odpowiedź.
Sprawdziłem dziś swojego icoma na innym wzmacniaczu i okazało się, że moje przypuszczenia co do overshootów były błędne. Problemem był zbyt długi kabel między TRX a PA.
11-04-2022 20:34
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6FPH Offline
Nowicjusz
*

Liczba postów: 11
Dołączył: 26-09-2019
Post: #58
RE: PA wg DJ0ABR
Witam.

Mam pytanie do kolegi Marka.
Widze na zdjeciu , ze wzmacniacz chlodzony jest chyba woda , badz jakimś innym czynnikiem.

Jaka maksymalna temperature osiaga radiator-chłodnica i jaka temperatura utrzymuje sie , podczas nadawania z nominalną mocą +/- 750W , przy takim sposobie chłodzenia i tak małej chłodnicy?

Patrząc na zdjecie wnioskuje, ze sam wymiennik nie jest wiekszych rozmiarow niz pcb pa.
To nie jest bład.

Wymiennik pod samym LDMOS-em ,powinien miec jak nacieńsza scianke . (membrane) .

Cienka scianka , to grozba jej przebicia.
Odebrana energia w postaci ciepła ,transportowana przez ciecz , musi byc przejeta przez powietrze w drugiej chłodnicy , !Mała powierzchnia (wymiary) zmusza do zastosowania wentyltora o duzej wydajnosc (duzy hałas) , zeby obnizyc temperature czynnika chłodzacego .
Pompa cyrkulacyjna musi miec odpowiednio wieksza wydajnosc , zeby zintesyfikowac wymiane ciepła.
Regulacja wydajnosci pompy , pozwala na dobranie obrotow wentylatora.

Przy sprawnosci wzmacniacza 50% ,nalezy odebrac 750W.

Ruchowo ,chłodzenie powietrzam jest bezpieczniejsze niz wodą , dlatego ja stosuje duze radiatory , o duzej powierzchni i mechaniczny nadmuch powietrza .Duzy radiator to wieksza waga.
IC-PW1 z zasilaczem wazy 30kg!
Elektronika, podzespoły nie lubią wody ,, no water no problem ''.
Po uruchomieniu mojego pa ,podam max wartosc temperatury na moim radiatorze , w stanie ustalonym przy nominalnej mocy wyjsciowej.

Marku, gratuluje , dobiegłes do celu,zacząleś i skończyłes,zasiałes i zebraleś.
Czekamy cierpliwie na informacje i zdjecia od pozostałych kolegów , ktorzy kupili płytki od DJ0ABR-a i zaczeli składac..
Zycze Ci zadowolenia z posiadanego wzmacniacza.

Jozek, SP6FPH
(Ten post był ostatnio modyfikowany: 14-04-2022 7:55 przez SP6FPH.)
14-04-2022 7:55
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ7BCN Offline
Marek
***

Liczba postów: 133
Dołączył: 04-11-2016
Post: #59
RE: PA wg DJ0ABR
Józek,
Jeżeli chodzi o płyn chłodzący to jest specjalny płyn do chłodnic w układach elektronicznych.
Na razie wzmacniacz jest w fazie testów i nie sprawdziłem jeszcze dokładnie jaką osiągnie temperaturę np. przy emisjach cyfrowych, osiągnąłem do tej pory ok. 40st.C
Przy chłodnicy są dwa mocne wentylatory po obu stronach, wymiennik jest pod miedzianą płytą do której jest przylutowany LDMOS.
Myślę ,że wiele więcej będę mógł powiedzieć po dłuższym czasie użytkowania wzmacniacza, teraz już bym zmienił parę rozwiązań ale to chyba normalne...
Dziękuję za dobrą ocenę, jeszcze trochę zmieniam- kosmetyka dodałem ekranowania niektórych modułów etc.
(Ten post był ostatnio modyfikowany: 16-04-2022 12:30 przez SQ7BCN.)
16-04-2022 12:29
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
U.L. Offline
Wacław
*

Liczba postów: 43
Dołączył: 13-02-2019
Post: #60
RE: PA wg DJ0ABR
... specjalny płyn do chłodnic w układach elektronicznych...

Jak nazywa się ten płyn?

Pozdrawiam - Wacław
17-04-2022 21:24
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
