Piligrim
SQ5NPW Offline
Jurek
**

Liczba postów: 84
Dołączył: 01-02-2009
Post: #1
Piligrim
Alfabetyczna lista Kolegów budujących Piligrima na podstawie wypowiedzi na forum i deklaracji

1: SQ1GYQ, SQ1LZT
2: SP2JJH, SP2JQR
3: SP3RAF
4: ?
5: SP5APU, SP5AQT, SP5BEF, SP5CIB, SP5EZJ, SP5FCS, SP5FJJ, SP5FGT, SP5GTI, SP5ILV, SP5IWI, SP5JPB, SP5SMB, SP5TAA, SQ5ESM, SQ5FLP, SQ5IZX, SQ5NBG, SQ5NPW, SQ5PBR, SQ5STS, SQ5RIX
6: 3Z6AEF, SQ6IYY, SQ6COQ, SQ6DGB, SP6LTP
7: SP7DQR, SP7NJR, SQ7JZS, SQ7BFS
8: SP8GVM, SQ8LUY, SQ8MFM, SQ8Z, SP8QEJ
9: SP9IZM, SQ9NOX, SP9EZQ, SP9MRN
poza SP: KC2TXZ, M6MKJ/SQ7LRK

Na zielono zaznaczono całkowicie uruchomione Piligrimy - 21 egzemplarzy.

Modyfikacja listy po zgłoszeniu na PW do autora postu.


Dokumentacja i pliki źródłowe płytek:
Płyta główna Piligrima PCB
Filtry BPF wg SP2JJH: dokumentacja oraz PCB
Filtry Combo wg SP5FCS: PCB oraz pomiary
Przetwornica do zasilania Piligrima
Zasilanie wg SP2JJH
Kompresor dynamiki
Redukcja szumów na SSM2000
Dodatkowy moduł na CLPD
Przedwzmacniacz i tłumik
Wzmacniacz m.cz. na LM380
Odpowiedniki rosyjskich układów scalonych
Kompresor dynamiki i przedwzmacniacz
Dopasowanie obwodów wejściowych...

Tłumaczenie z rosyjskiego dokumentacji oraz opracowania własne:
.rar  Piligrim_PlytaGlowna_pl.rar (Rozmiar: 3.8 MB / Pobrań: 4764)



Podstawowa dokumentacja Piligrima na forum CQHAM.RU linki:
Zasadnicza płyta radiowa - wątek na forum.cqham.ru
Piligrim wersja SMD - wątek na forum.cqham.ru

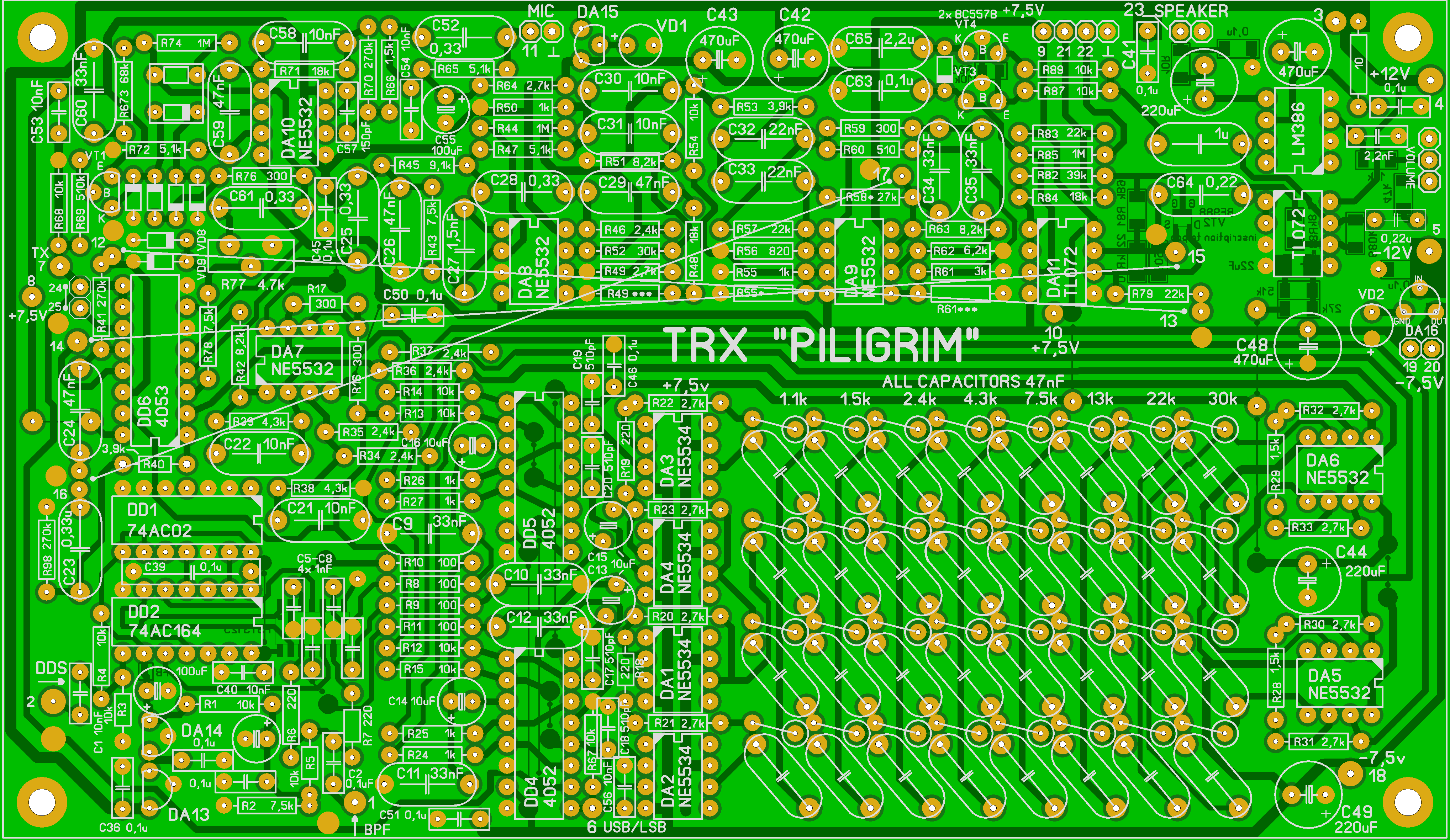

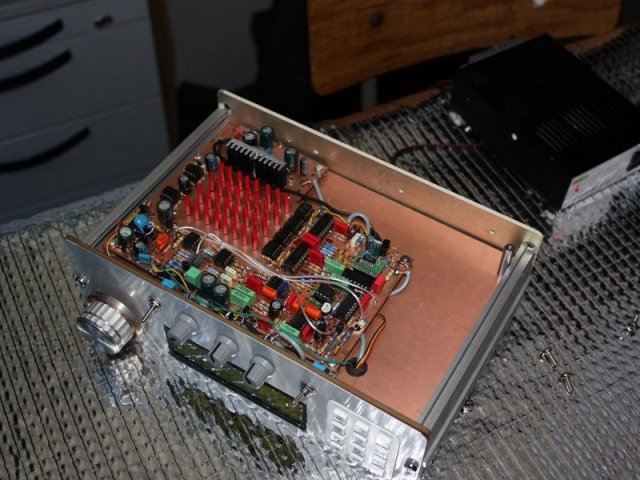

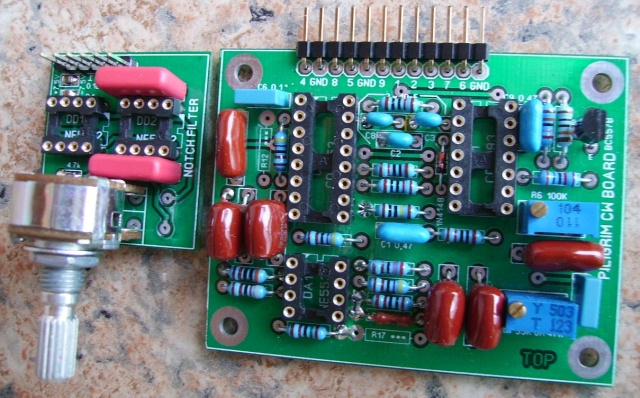

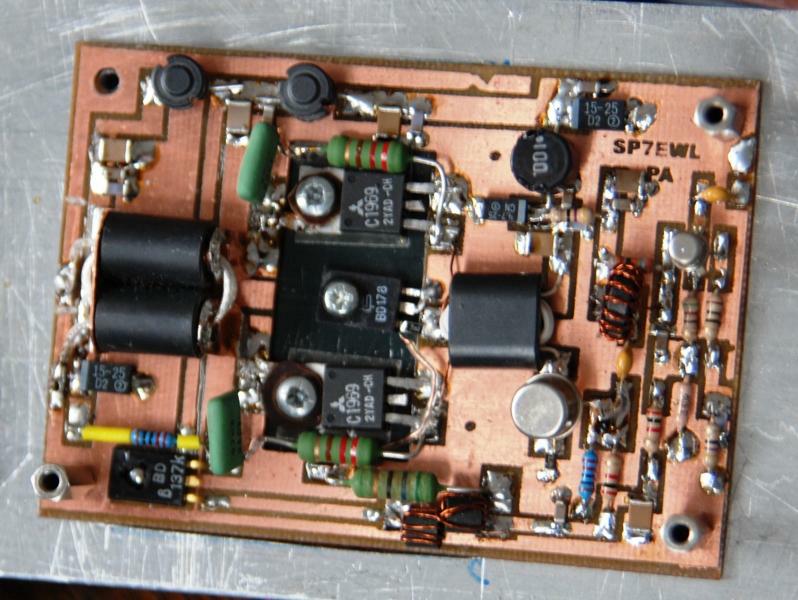

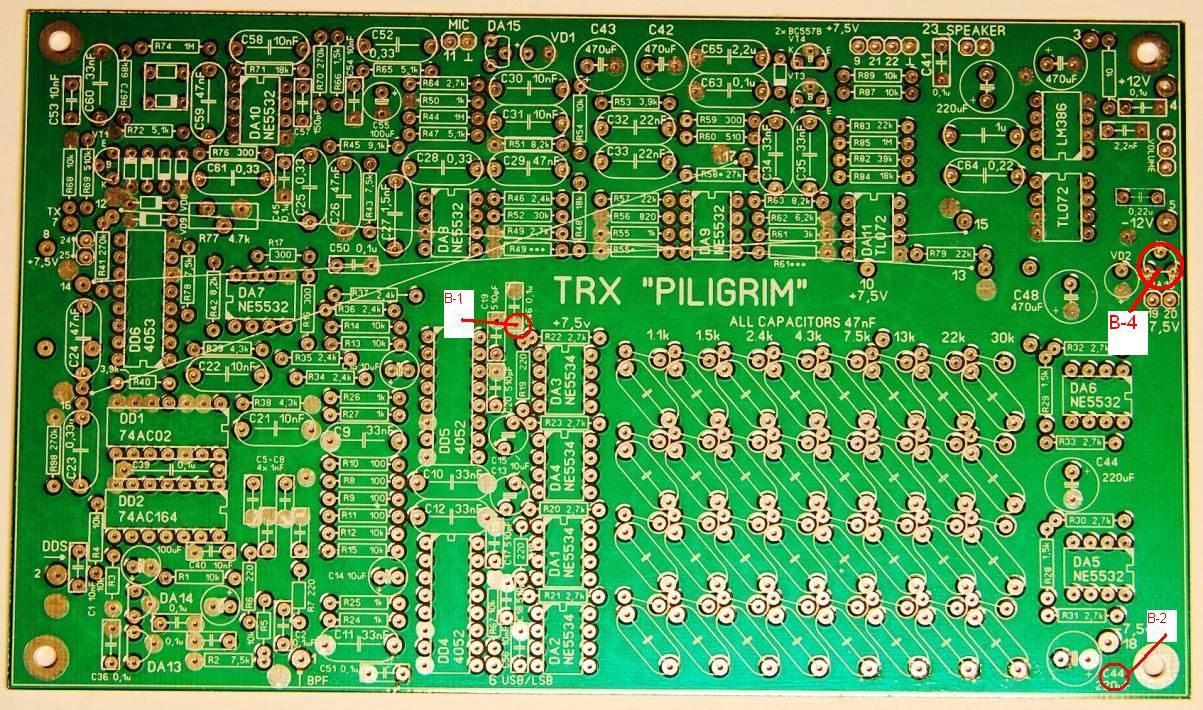

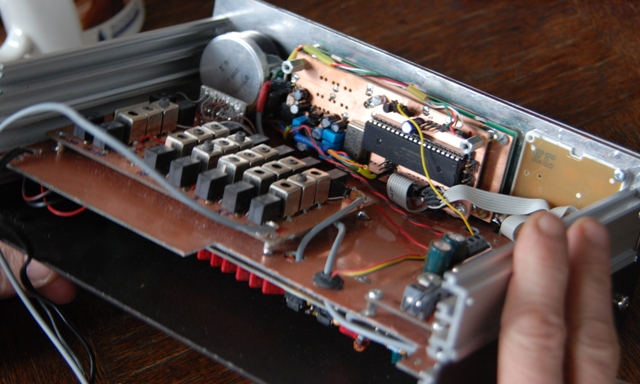

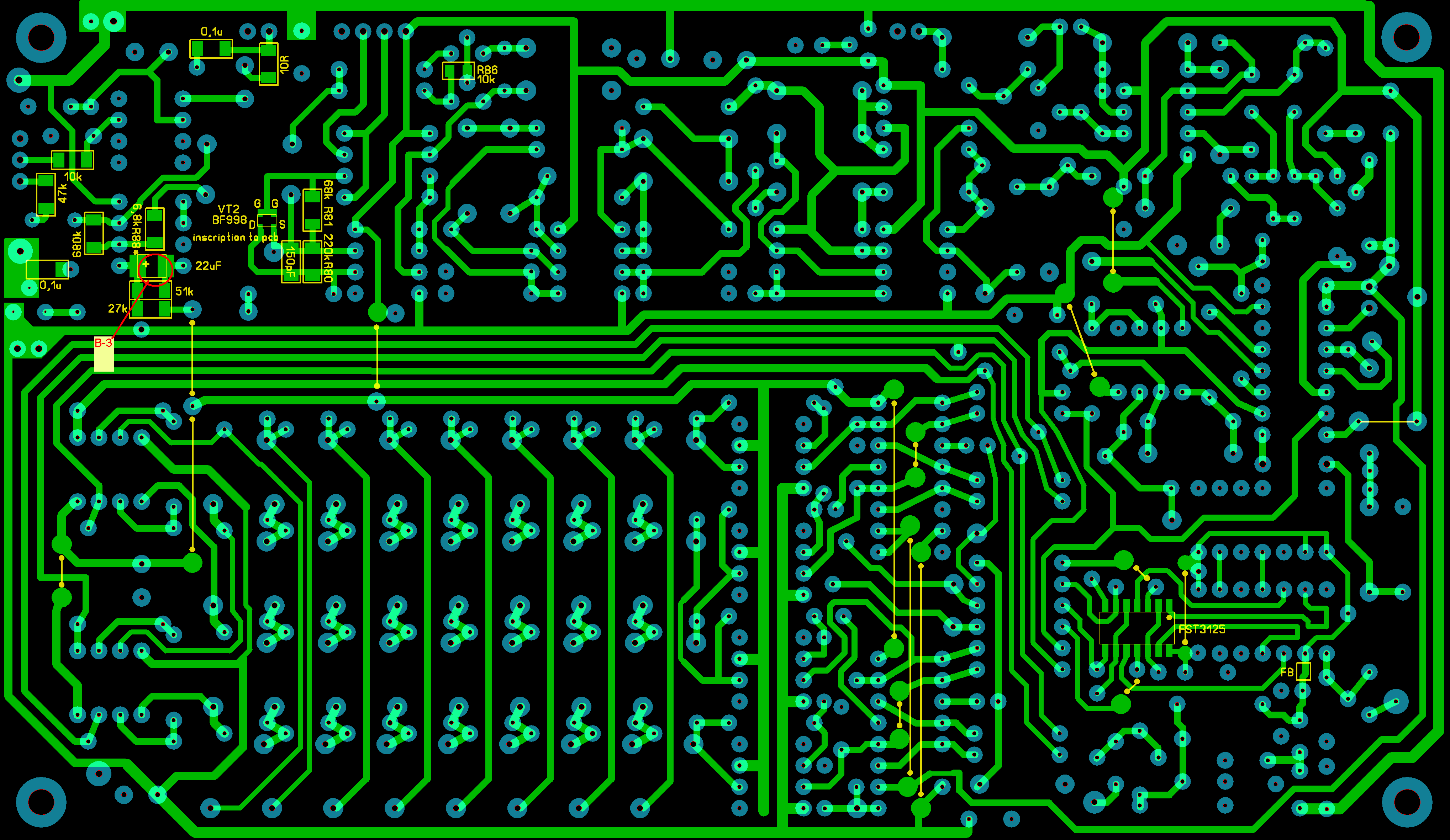

Różne wykonania płytek do Piligrima, modyfikacje, poprawki, wykryte błędy (drugie i trzecie zdjęcie) .


Załączone pliki Miniatury
İmage İmage İmage İmage İmage

.rar  Piligrim_PlytaGlowna_ru.rar (Rozmiar: 909.92 KB / Pobrań: 2751)
(Ten post był ostatnio modyfikowany: 21-03-2010 23:46 przez SQ5NPW.)
05-03-2009 8:33
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5FCS Offline
Adam
*****

Liczba postów: 1,072
Dołączył: 02-02-2009
Post: #2
RE: Piligrim
Jakie są propozycje na wykonanie płyty radiowej Piligrima ?

A tak na marginesie to ilu Kolegów planuje wykonanie całego Piligrima w wersji nadawczo-odbiorczej. Do kompletu brakuje:
- obwodów wejściowych BPF (może te z AVT - 5 pasm);
- wzmacniacza mocy PA;
- filtrów wyjściowych LPF;

Niestety to już nie jest "piaskownica" w stylu SDR-a ... ale oczywiście do zrobienia.

73 Adam
17-03-2009 16:42
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5STZ Offline
Robert
**

Liczba postów: 63
Dołączył: 19-02-2009
Post: #3
Odp: Piligrim
(20-03-2009 19:31)sp5fcs napisał(a):A tak na marginesie to ilu Kolegów planuje wykonanie całego Piligrima w wersji nadawczo-odbiorczej. [ciach!]Niestety to już nie jest piaskownica w stylu SDR-a  ...   ale oczywiście do zrobienia.

Adamie, zaryzykuję. Mam nadzieję, że wytrzymam, również finansowo  Wink i żona nie wypędzi mnie z domu  Wink

Robert

* Moje miejsce w sieci www.sq5stz.info
20-03-2009 21:25
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5NBG Offline
Darek
*

Liczba postów: 19
Dołączył: 01-02-2009
Post: #4
Odp: Piligrim
Cześć,

Załączam opis części radiowej TRX'a "Pilgrim", tłumaczenie Grzegorza SP5FGT z rosyjskiego.


Załączone pliki
.pdf  Pilgrim_TRX_SP5FGT.pdf (Rozmiar: 308.93 KB / Pobrań: 6552)
29-03-2009 23:39
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9NOX Offline
Łukasz
*

Liczba postów: 15
Dołączył: 29-03-2009
Post: #5
Odp: Piligrim
(29-03-2009 23:39)sq5nbg napisał(a):Załączam opis części radiowej TRX'a "Pilgrim", tłumaczenie Grzegorza SP5FGT z rosyjskiego.

Cześć,

w związku z tym, że wczoraj byłem po raz pierwszy, jeszcze nie we wszystkim ze specyfiki spotkań Home-Made się orientuję... Chętnie zabrałbym się za ten projekt po skończeniu Taurusa... Zresztą... to samo dotyczy NWT-7 i odbiornika SDRowego, z tym że to trochę nie ten wątek Smile

Łukasz SQ9NOX
30-03-2009 12:40
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5FCS Offline
Adam
*****

Liczba postów: 1,072
Dołączył: 02-02-2009
Post: #6
Odp: Piligrim

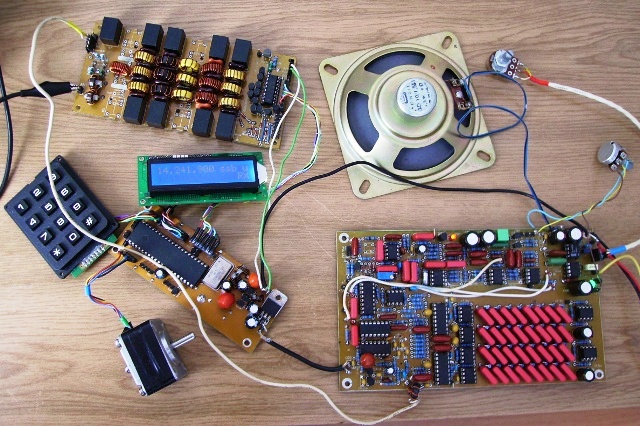

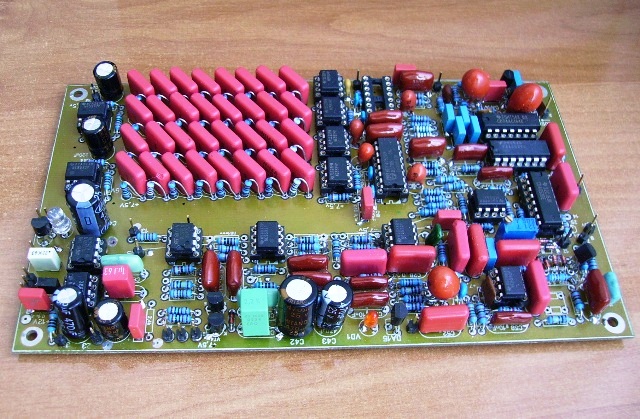

Profesjonalne wykonanie płyty głównej Piligrima przez Waldemara SP2JJH oraz cały odbiornik podczas testów. Rośnie popularność tego ciekawego urządzenia.
Płytka ma zmodyfikowany wzmacniacz m.cz na LM386 i dodany jeden stopień TL072. Wykonałem płytkę termotransferem ale to jest prawdziwa "masakra". Wiercenie i frezowanie zajmuje pół dnia a efekt mizerny. Taka płytka w firmie wyjdzie około 50zł i moim zdaniem warto bo efekt widać na Waldka module. Na zdjęciu jest też fajny moduł filtrów dolnoprzepustowych z mostkiem SWR. Waldemar wykonał kawał dobrej roboty!


Załączone pliki Miniatury
İmage İmage

73 Adam
03-05-2009 9:01
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5FCS Offline
Adam
*****

Liczba postów: 1,072
Dołączył: 02-02-2009
Post: #7
Odp: Piligrim
Waldemar SP2JJH to solidna firma, stara szkoła, właśnie otrzymałem schemat modyfikacji toru automatyki i wzmacniacza m.cz. pewnie za chwilkę przyjdzie reszta. Wygląda na to, że dostaniemy jako Grupa Home Made od Waldka kolejny prezent, najpierw NWT7, teraz Piligrim. Jurek w dobrym tonie byłoby zaprosić Waldemara w nasze skromne progi.
Waldemar przysłał mi pliki z poprawionym projektem druku Piligrima oraz:

Waldemar napisał(a):"Jeżeli chodzi o pcb to wszystkie sprawy przekazuję Tobie.Będę się bardzo
cieszył jeżeli uruchomicie kilka trx-ów i pomożecie innym kolegom.
Fabryczna pcb da szansę mniej doświadczonym Kolegom wykonania tego trx-a."

Waldek, dzięki w imieniu grupy!
Plan jest taki, miesiąc na wykonanie syntezy powinien wystarczyć. Mamy generatory i komparatory dla członków grupy, jest źródło na zakup tarcz do enkoderów własnej roboty. Czas pomyśleć o pozostałych modułach.
Kolejny etap to płyta zasadnicza Piligrima. Mam problem bo aktualnie są dwie wersje Waldka SP2JJH i Grzegorza SP5FGT.

73 Adam
04-05-2009 15:55
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5FCS Offline
Adam
*****

Liczba postów: 1,072
Dołączył: 02-02-2009
Post: #8
Odp: Piligrim

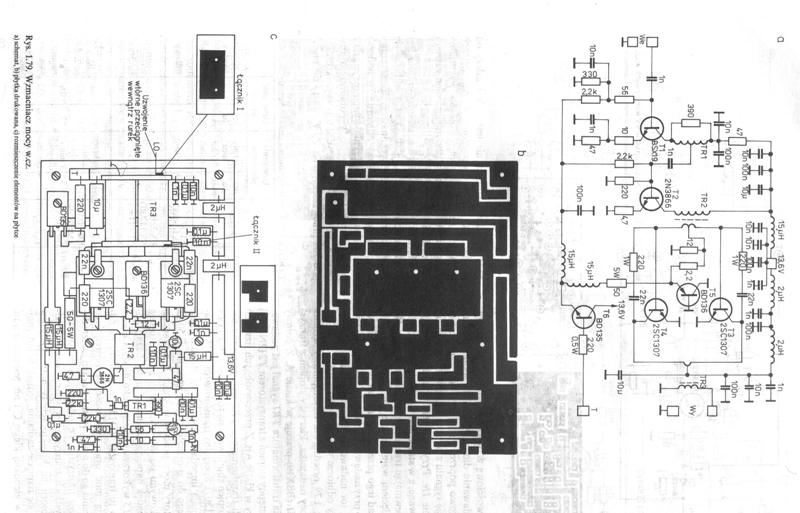

Kolega Roman SP5AQT zastosował w swoim Piligrimie wzmacniacz mocy od Cataliny. Dla tych co nie posiadają książki SP5AHT skan strony ze wzmacniaczem " CATALINA PA-40W ".


Załączone pliki Miniatury
İmage İmage

73 Adam
(Ten post był ostatnio modyfikowany: 27-06-2009 20:33 przez SQ5NPW.)
10-05-2009 9:21
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5NPW Offline
Jurek
**

Liczba postów: 84
Dołączył: 01-02-2009
Post: #9
Odp: Piligrim
Załączam projekt PCB radiowej Kolegi Grzegorza SP5FGT zrobiony w KiCad'zie.
Jest to wersja jeszcze nie sprawdzona, wymagająca weryfikacji i poprawek.


Załączone pliki
.zip  piligrin_greg11.zip (Rozmiar: 28.37 KB / Pobrań: 2489)
21-05-2009 0:06
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5AQT Offline
Roman
***

Liczba postów: 201
Dołączył: 02-03-2009
Post: #10
RE: Piligrim
Witam wszystkich członków Grupy.
Jeżeli chodzi o enkodery to do tej syntezy pasują wszystkie ponieważ oprogramowanie pozwala na zmianę parametrów i w zależności
od wielkości napięcia które generuje enkoder ustawia się odpowiednio w menu. Ja testowałem enkodery własnego wykonania które miały
od 48- 256 impulsów oraz fabryczne chyba firmy "KOPAL" i wszystkie współpracują bez problemu. Podłączyłem eksperymentalnie enkoder
produkowany kiedyś przez WAREL enkoder który miał 1000 !! impulsów na obrót i też współpracował tylko krok syntezy zmieniłem na

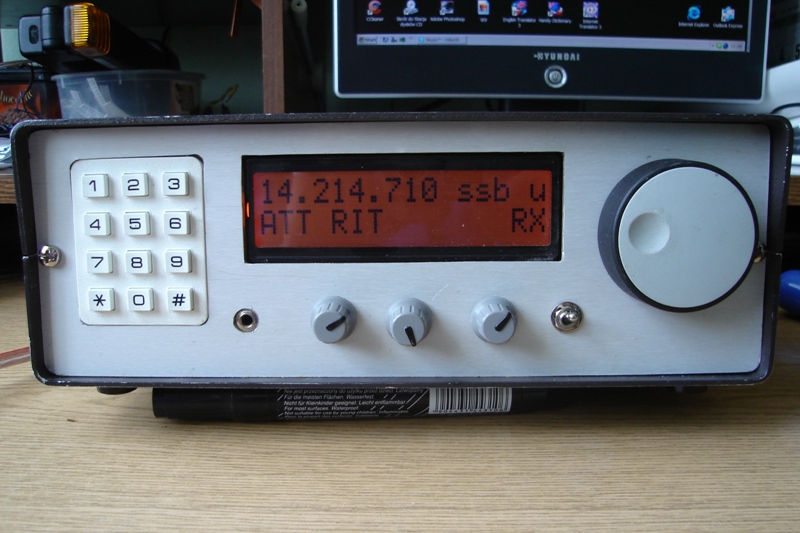

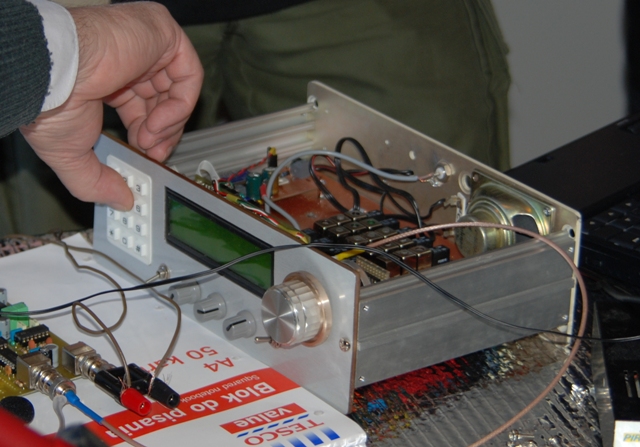

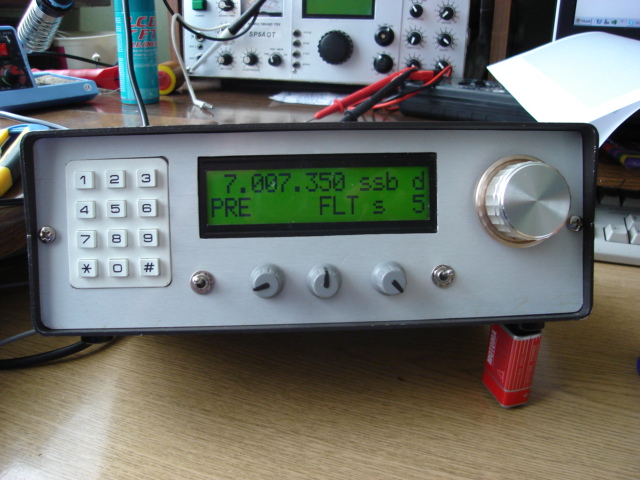

1 Hz. Nie wiem jak wkleić zdjęcia ze swoich prac ale przy pomocy kolegów może uda się to zrobić. W ostatnim tygodniu byłem na działce i przeprowadziłem na PILIGRIMIE około 200 łączności.Poniżej fotki tego samego urządzenia tylko z różnymi wyświetlaczami.Zielony był niewidoczny pod różnymi kątami.


Załączone pliki Miniatury
İmage İmage İmage İmage İmage
(Ten post był ostatnio modyfikowany: 28-06-2009 22:06 przez SP5AQT.)
16-06-2009 11:14
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
