Piligrim
SP5FCS Offline
Adam
*****

Liczba postów: 1,071
Dołączył: 02-02-2009
Post: #181
RE: Piligrim
Zakończyłem montaż i uruchomienie modułu filtrów Combo. Efekt końcowy zgodny z oczekiwaniami chociaż tłumienie w paśmie dla BPF u mnie wyszło większe (od 0,7dB nawet do 1,7dB na górnych pasmach). Bardzo ważny jest precyzyjny pomiar elementów przed wlutowaniem na płytkę. Ze względu na brak elementów regulacyjnych na druku mamy po dwa pola na równoległe łączenie kondensatorów + łączenie na "kanapkę".

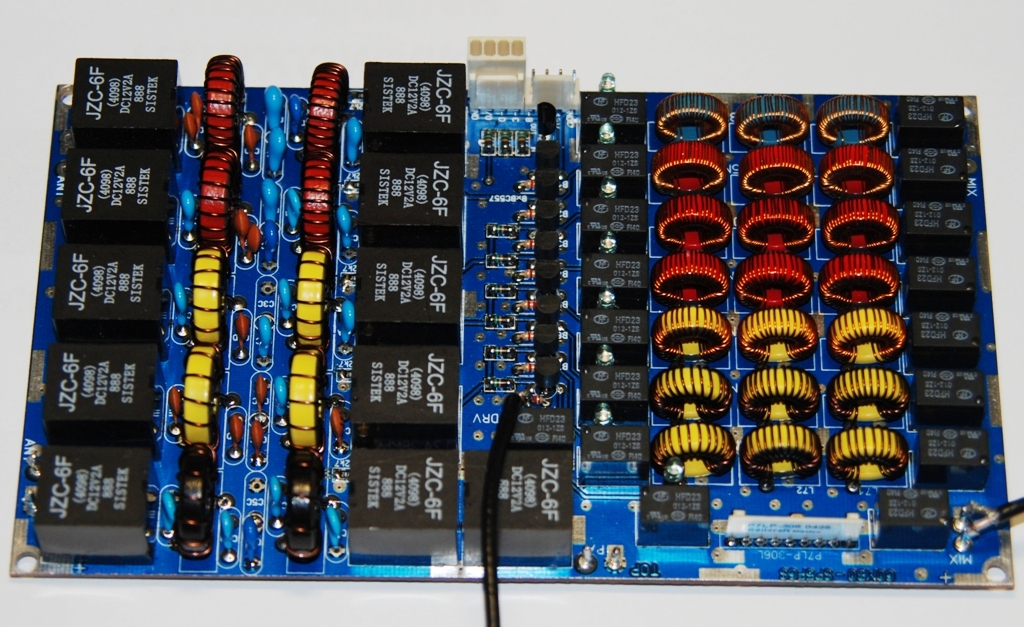

1/ moduł Combo w pełnej obsadzie filtrów.

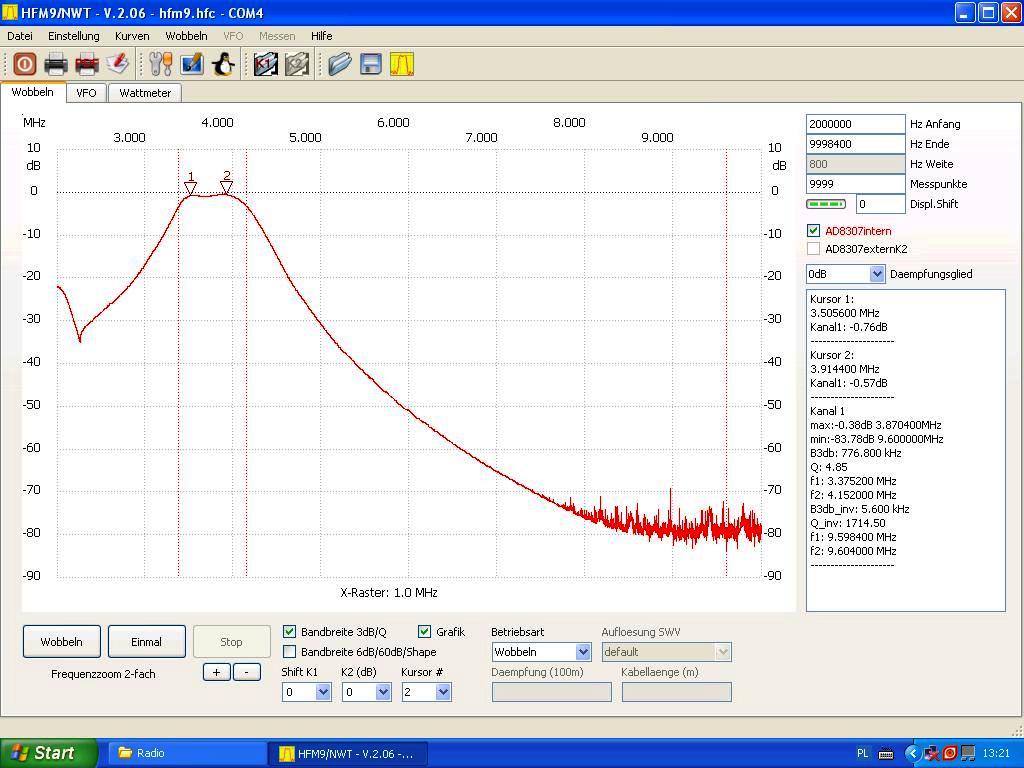

2/ pomiar pasma BPF dla 80m (tu się bardziej przyłożyłem).

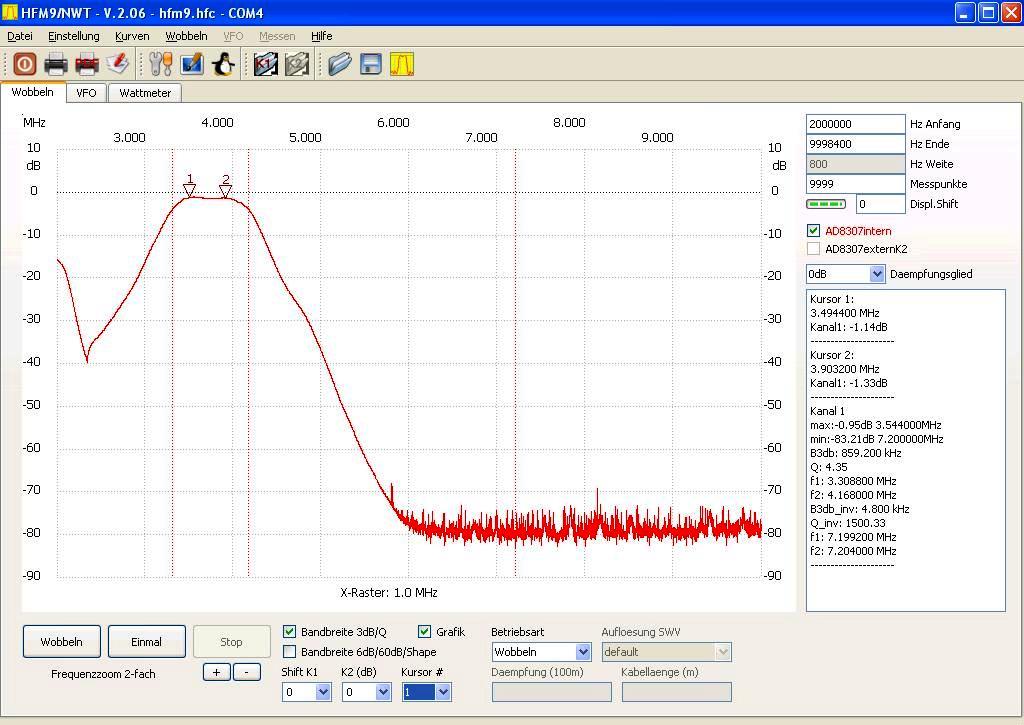

3/ pomiar pasma BPF+LPF dla 80m (filtry LPF i BPF połączone szeregowo)

Wnioski:
- całkiem zadowalające wyniki, wiele zależy od staranności i czasu;
- szeregowe połączenie filtrów daje nieznaczny przyrost tłumienia w paśmie oraz spory przyrost opadania charakterystyki od strony wyższych częstotliwości;
- szkoda, że moje możliwości pomiarowe kończą się na -80dB (tło pomiarowe, możliwości NWT7).


Załączone pliki Miniatury
İmage İmage İmage

.cct  combo_bpf_160m.cct (Rozmiar: 24.82 KB / Pobrań: 1441)
.cct  combo_bpf_80m.cct (Rozmiar: 24.51 KB / Pobrań: 1503)
.cct  combo_bpf_40m.cct (Rozmiar: 29.19 KB / Pobrań: 1524)
.cct  combo_bpf_30m.cct (Rozmiar: 24.51 KB / Pobrań: 1470)
.cct  combo_bpf_20m.cct (Rozmiar: 24.09 KB / Pobrań: 1434)
.cct  combo_bpf_17m.cct (Rozmiar: 25.44 KB / Pobrań: 1259)
.cct  combo_bpf_15m.cct (Rozmiar: 25.44 KB / Pobrań: 1296)
.pdf  SP5FCS_combo_schemat.pdf (Rozmiar: 63.07 KB / Pobrań: 1678)

73 Adam
22-02-2010 19:10
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5NPW Offline
Jurek
**

Liczba postów: 84
Dołączył: 01-02-2009
Post: #182
RE: Piligrim
Witam Wszystkich!
Jakoś cicho tu na forum o Piligrimie. Pewnie wszyscy budują Wink

Wielu kolegów zastanawiało się jak zasilić swojego Piligrima.

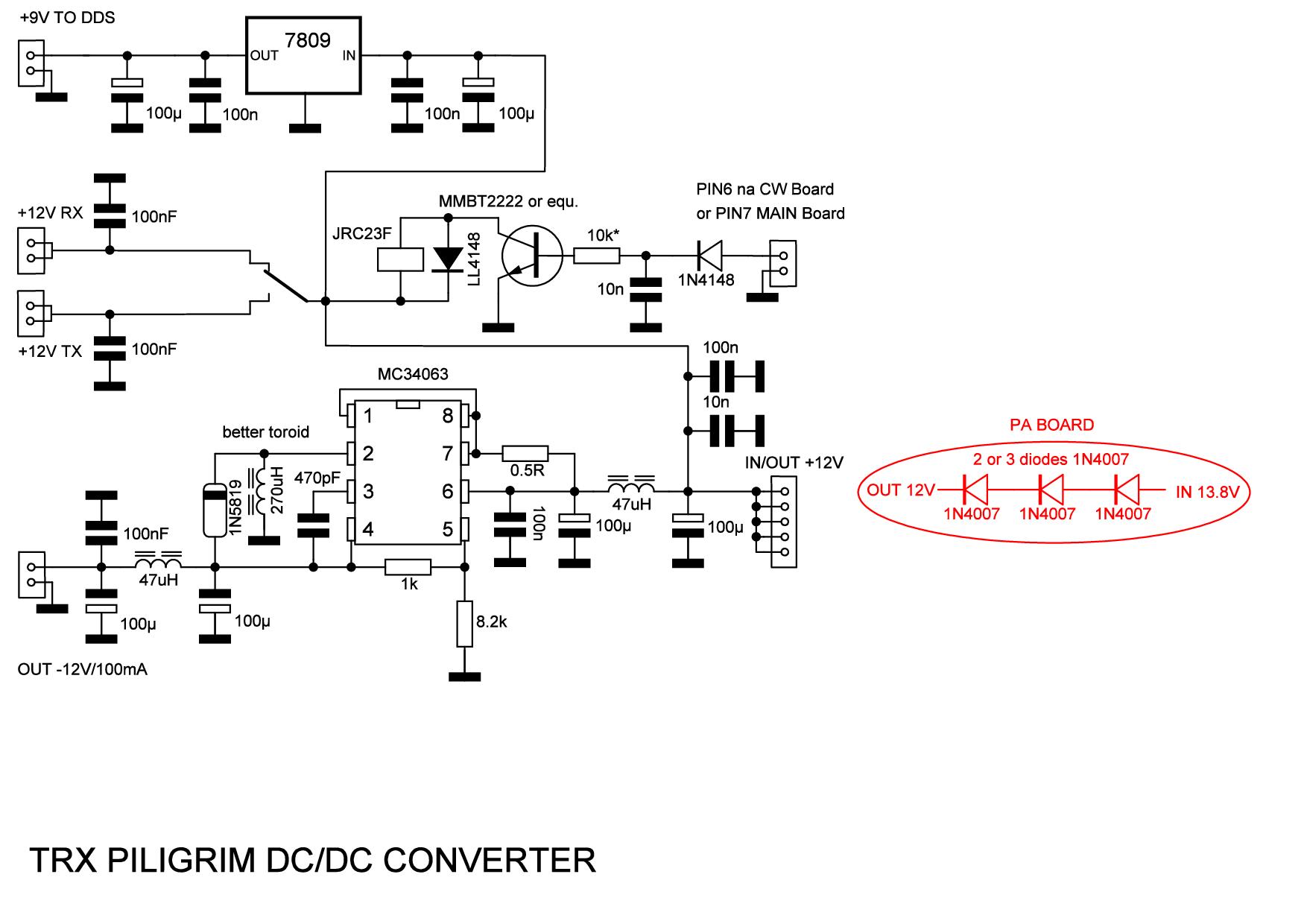

Bardzo ciekawe rozwiązanie zasilania przedstawił Waldek SP2JJH
bezpośrednio na forum cqham.ru: link

Dzięki Waldku!

Jurek

PS skonwertowałem schemat Waldka do jpg. Na cqham.ru jest również płytka.


Załączone pliki Miniatury
04-03-2010 3:10
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5AQT Offline
Roman
***

Liczba postów: 201
Dołączył: 02-03-2009
Post: #183
RE: Piligrim
Witam
Odnośnie uwagi że jakoś cicho to zgadza się że wszyscy nabrali przyśpieszenia bo kończy się zima a wszystko w "lesie".
Ja kilka dni walczyłem z rozmieszczeniem elementów na płycie czołowej o wymiarach 71 x 192 ,ale w końcu się udało. Najgorsze było to że standardowa klawiatura zajmuje dużo miejsca. Klawiaturę wykonałem samodzielnie, opiszę ją i zamieszczę fotki w późniejszym terminie.


Załączone pliki Miniatury
13-03-2010 22:06
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5AQT Offline
Roman
***

Liczba postów: 201
Dołączył: 02-03-2009
Post: #184
RE: Piligrim
Witam

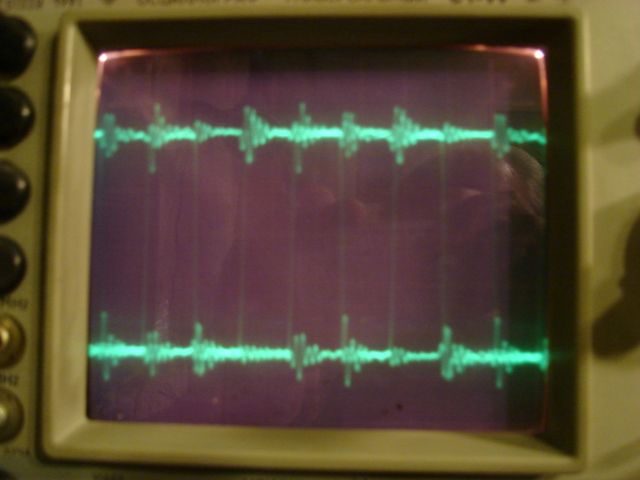

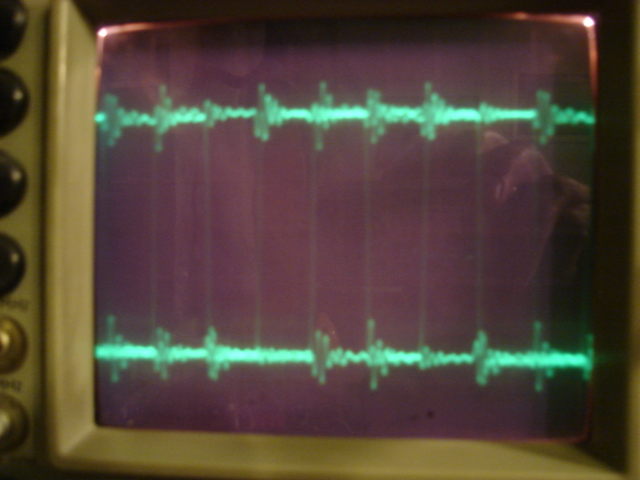

Przy wykonywaniu drugiego egzemplarza Piligrima zauważyłem że wraz ze wzrostem częstotliwości maleje tłumienie drugiej wstęgi.Na poprzednim egzemplarzu było dobrze.Starałem się znaleźć powód tego zjawiska. Zaatakowałem Piotra SP9FKP i wspólnie staraliśmy się odszukać co jest powodem.Myśleliśmy że powodem jest układ 74AC164 ale po zamianie z jednego urządzenia do drugiego zjawisko nie ustąpiło.Po 3 lub 4 godzinach różnych kombinacji i pomiarów oscyloskopem Piotr wpadł na pomysł żeby zamienić układ 74AC02 i okazało się że wszystko jest O.K. W załączeniu obrazki z pomiarów jednoczesnych na 5 i 6 nóżce 74AC164. Uzyskałem odpowiednie przesunięcie.
Mam prośbę do kolegów żeby dyskusję przenieść w inne miejsce na forum aby nie rozbudowywać tutaj tego tematu.Zamieściłem ten post tu ponieważ wielu kolegów może również mieć ten sam problem. W załączeniu fotki wykresów z pomiaru. Na pierwszej fotce celowo przesunąłem jeden kanał względem drugiego żeby było wiadomo o co chodzi bo fotki nie są najlepsze.


Załączone pliki Miniatury
İmage İmage İmage İmage
(Ten post był ostatnio modyfikowany: 20-03-2010 21:11 przez SP5AQT.)
20-03-2010 21:06
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5NPW Offline
Jurek
**

Liczba postów: 84
Dołączył: 01-02-2009
Post: #185
RE: Piligrim
W pierwszej wiadomości tego tematu znajduje się aktualizowana na bieżąco lista Kolegów budujących Piligrima.

Zainteresowanych zgłoszeniem kolejnych deklaracji o budowie Piligrima proszę o PW do Admina.
21-03-2010 23:54
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
K2KP Offline
Arek
***

Liczba postów: 114
Dołączył: 06-07-2009
Post: #186
RE: Piligrim
Witam !!!

Mam pytanie do kolegi sp5aqt - jak sprawuje sie PA od cataliny w Piligrimie? Orginalnie w Catalinie zastosowane byly 2sc1307 a ja bodajze widze na zdjeciu 2sc1969.Czy zastosowanie tych tranzystorow wiaze sie ze zmianami na schemacie? No i ostatnie pytanie jak ten wzmacniacz pracuje na poszczegolnych pasmach.

Ps. Ja rowniez skladam Piligrima , narazie udalo mis ie uruchomic DDS i jak narazie pracuje nad plyta glowna. Wiecej zdjec mozna znalezc tutaj
http://sites.google.com/site/kc2txz/

Pozdrawiam
73,
Arek KC2TXZ
23-03-2010 19:04
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5AQT Offline
Roman
***

Liczba postów: 201
Dołączył: 02-03-2009
Post: #187
Smile RE: Piligrim
Witam
Pierwszy wzmacniacz do Piligrima wykonałem na 2SC1969 ze starych zapasów
byłem bardzo zadowolony ale jak każdy konstruktor podnosiłem wysterowanie i przy 75 W mocy doprowadzonej tranzystory odparowały.
Miałem tylko 2SC2078 z których mam ~12W out. We wzmacniaczu na bazie dokumentacji Kataliny przy skompensowaniu wzmocnienia pierwszych dwóch stopni na 24 i 28 MHz wzmocnienie spada o 10-14%.
Pozdrawiam Roman.
(Ten post był ostatnio modyfikowany: 23-03-2010 21:26 przez SP5AQT.)
23-03-2010 21:25
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
K2KP Offline
Arek
***

Liczba postów: 114
Dołączył: 06-07-2009
Post: #188
RE: Piligrim
Witaj Roman,

Ja wlasnie dysponuje kilkoma 2SC1969 i 2SC2312 i zastanawiam sie czy zrobic wzmacniacz na nich czy moze na jakis mosfetach.Jako docelowo planuje zrobic oddzielny wzmacniacz dla piligrima w oddzielnej obudowie 100watt all band ( cos na wzor K2 + wzmacniacz).Ostatnia mysl co przeszla mi przez glowe to moze zrobic wzmacniacz ok 20w na mosfetach ostatnio popularnych w CB - ERF2030 - mam ich kilka sztuk.Moze ma ktos juz jakies doswiadczenie?

Pozdrawiam Arek
KC2TXZ
(Ten post był ostatnio modyfikowany: 24-03-2010 18:17 przez K2KP.)
24-03-2010 14:23
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5FCI Offline
Piotr
**

Liczba postów: 69
Dołączył: 20-06-2009
Post: #189
RE: Piligrim
Witam serdecznie

Znalazłem w sieci taki oto projekt wzmacniacza

http://www.box73.de/catalog/product_info...c53l6nlao1


Bardzo czytelny opis budowy, można też zakupić kit.

Pozdrawiam Piotr SP5FCI
18-04-2010 21:16
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9EZQ Offline
Początkujący
**

Liczba postów: 93
Dołączył: 18-08-2009
Post: #190
RE: Piligrim
Witam wszystkich
wchodzę tu z wielką nieśmiałością. Chciałbym rozpocząć przygodę z PILIGRIMEM ale trochę się boję. Zajmowałem się konstrukcjami amatorskimi, również w technologii SMD. Zmontowałem analizator antenowy MAX4. Nie mogę trafić na płytkę główną dla wersji SMD do bezpośredniego wydruku dla wykonania samodzielnego metodą "foto". A może takie pliki istnieją ale nie potrafię ich otworzyć? Proszę o pomoc.
01-05-2010 21:52
