Husarek PA-200 na ZT PZK Burzenin 2019

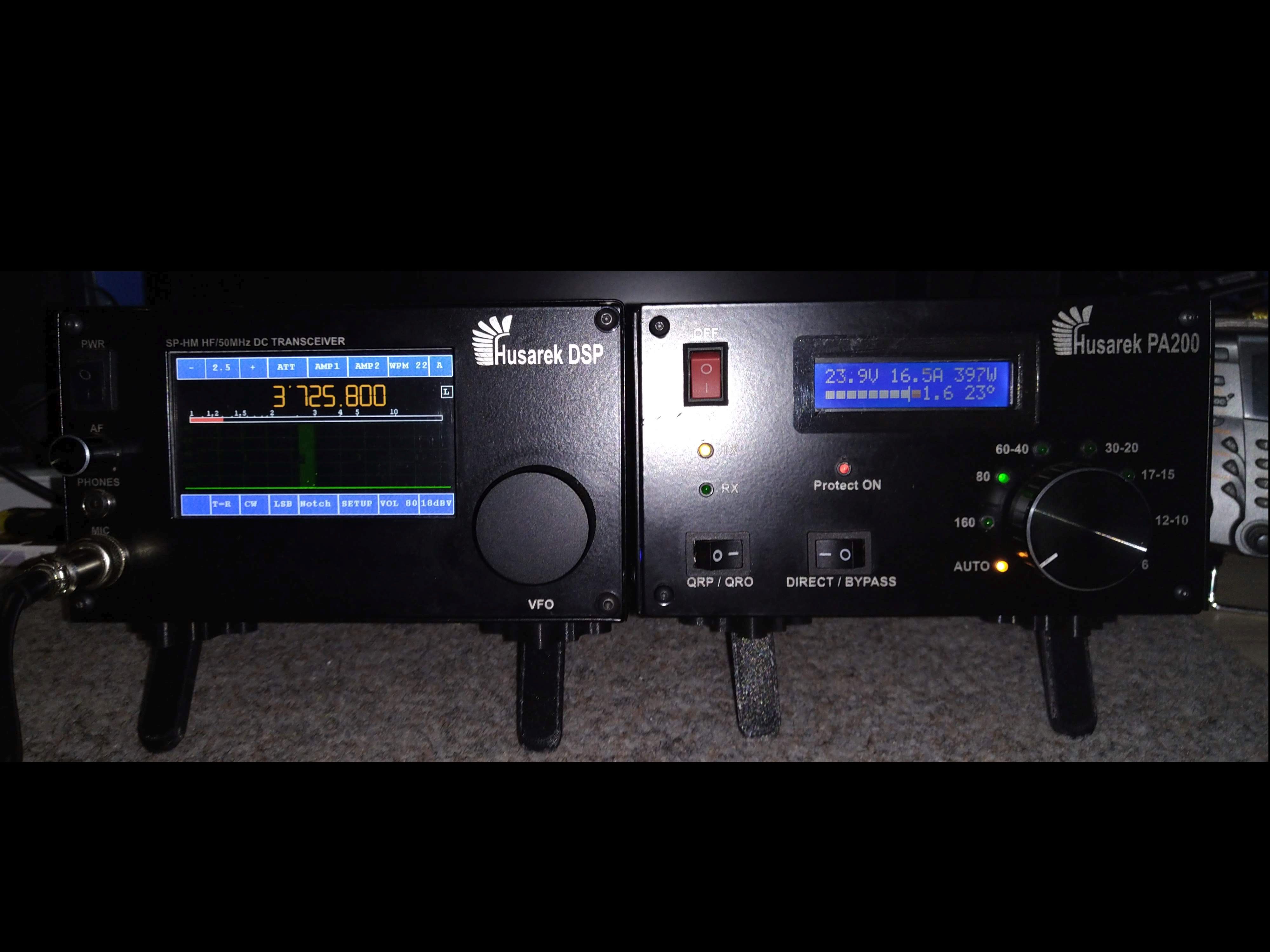

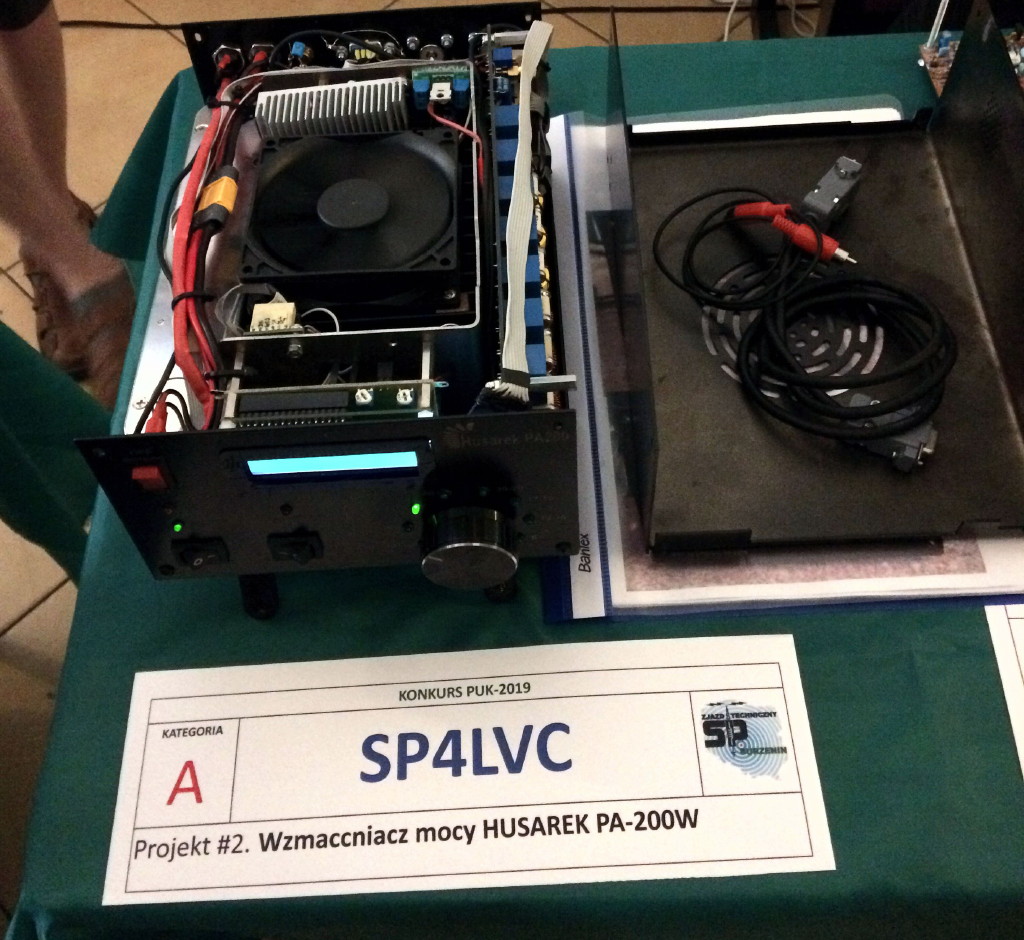

Bogdan SP4LVC przywiózł do Burzenina zbudowany przez siebie 200 watowy tranzystorowy wzmacniacz dedykowany do Husarka DSP, wzmacniacz ten może pracować z każdym innym trx'em. Projekt ten został wystawiony w konkursie PUK-2019 Kategoria A i zajął drugie miejsce ex aequo z nowym trzy pasmowym TRX Hydra autorstwa Pawła SP2FP. Bogdan nasze gratulacje !

(Ten post był ostatnio modyfikowany: 09-09-2019 13:22 przez SQ2RH.)
09-09-2019 13:22
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Weteran
*****

Liczba postów: 754
Dołączył: 10-07-2009
Post: #42
RE: Z najlepszymi życzeniami - Mój prezent gwiazdkowy
Dziękuję Romanie. Ja jestem również bardzo kontent z wyjazdu. Nawet nie chodzi już o konkurs i miejsca na nim zajęte - najważniejsze dla mnie są kontakty ,,face to face" i od dawna oczekiwana możliwość poznania osobistego wielu kolegów, których do tej pory znałem tylko z pasma.

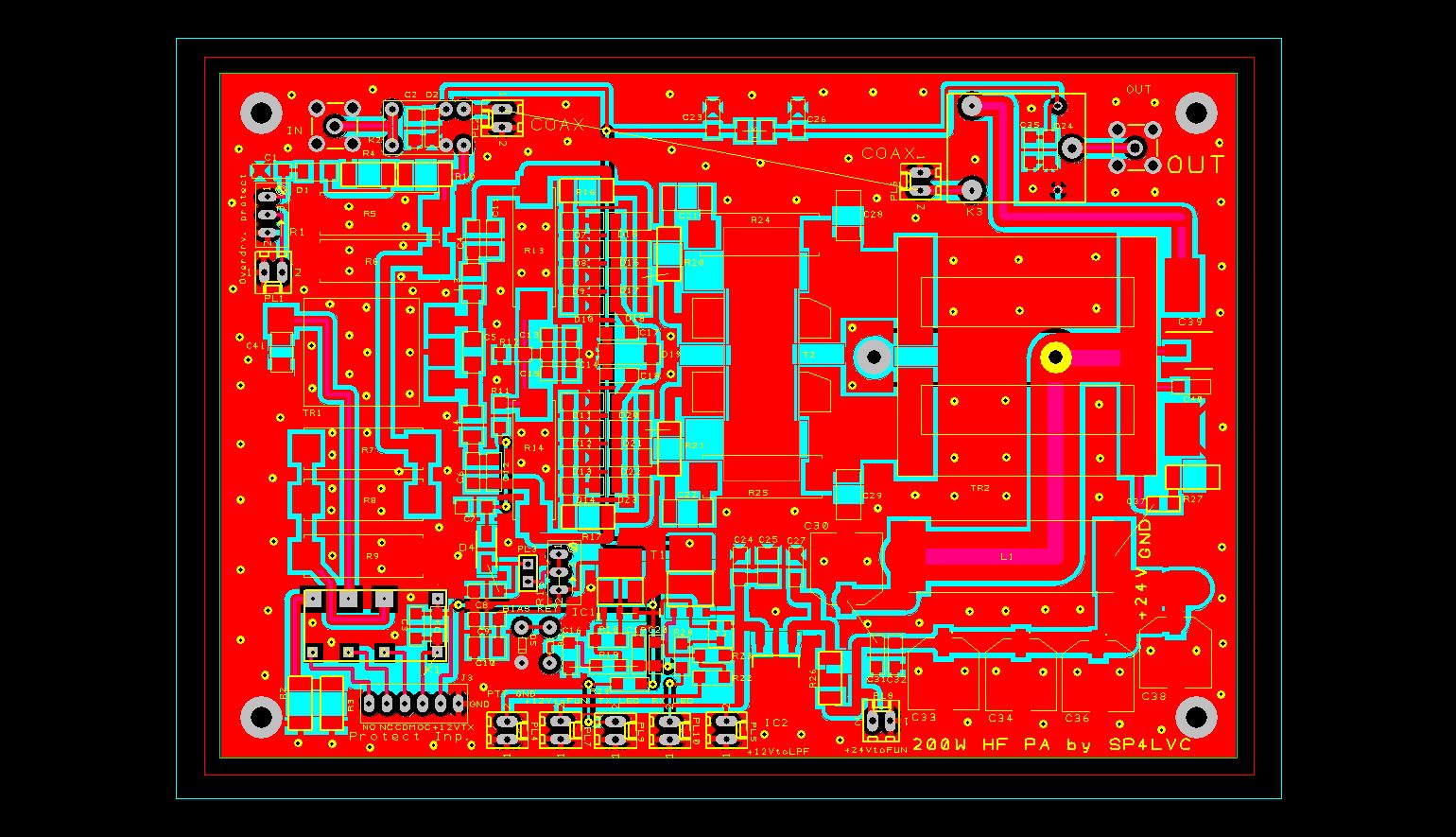

Do porannej kawy poprawiłem projekt płytki PA. Zawiera już wszystkie elementy z ostatniej wersji schematu i 2 gniazda CRIMP do wpięcia diód RX LED i TX LED. Proszę o wybaczenie, ale nie robiłem renumeracji elementów na schemacie i PCB, bo to dodatkowa robota i sprawdzanie, a ja powoli chcę mieć już pliki gotowe do złożenia zamówieniaw Chinach.
Z Maciejem SP5CGI przegadaliśmy w Burzeninie kwestię stabilizatora napięcia z 24 na 12V na potrzeby układu wentylatora. Jeżeli znajdziemy gdzieś odpowiednią przetwornicę o wydajności ciągłej min. 0,5 A to z powodzeniem można ją zastosować zamiast stabilizatora scalonego mocowanego z radiatorem na blasze boksu ekranującego. Poeksperymentuję jeszcze z zasilaniem układu AVT-1596 z 24V woltów - muszę tylko zdobyć wentylator na takie napięcie. Jeżeli temat dałby się ujarzmić to obniżanie napięcia odpadłoby nam w ogóle.

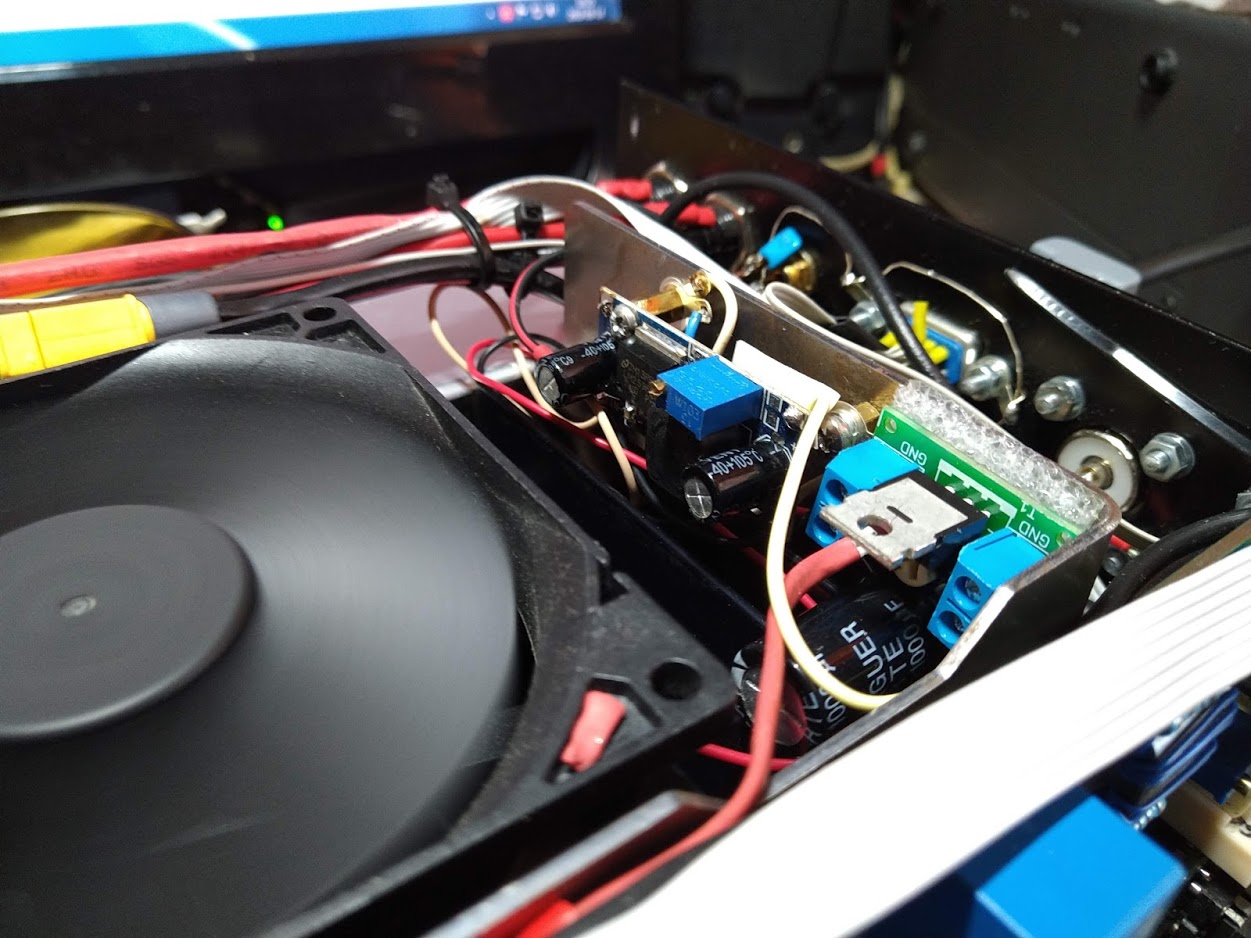

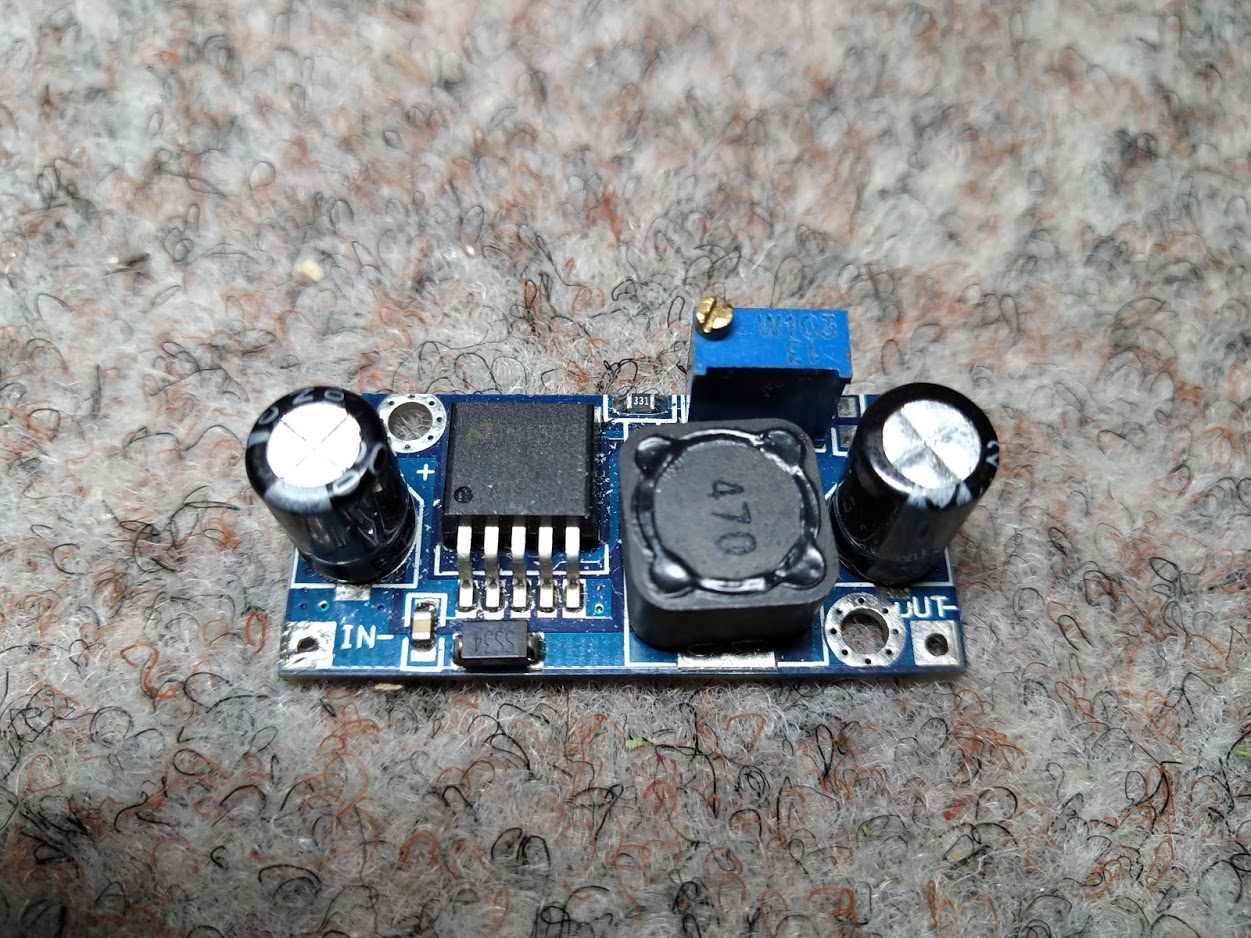

No i dzięki pomocy Macieja mamy sprawę załatwioną. Nawet okazało się, że mam coś takiego w szufladzie. Przetwornica Step Down na układzie LM2596. Wydajność do 3 A, małe gabaryty i najważniejsze, że ma możliwość przykręcenia na śrubkę.


Załączone pliki Miniatury
İmage İmage

.pdf  Husarek PA-200 v.3.pdf (Rozmiar: 72.41 KB / Pobrań: 424)

Bogdan
(Ten post był ostatnio modyfikowany: 29-09-2019 0:19 przez SP4LVC.)
10-09-2019 11:59
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Weteran
*****

Liczba postów: 754
Dołączył: 10-07-2009
Post: #43
RE: Z najlepszymi życzeniami - Mój prezent gwiazdkowy

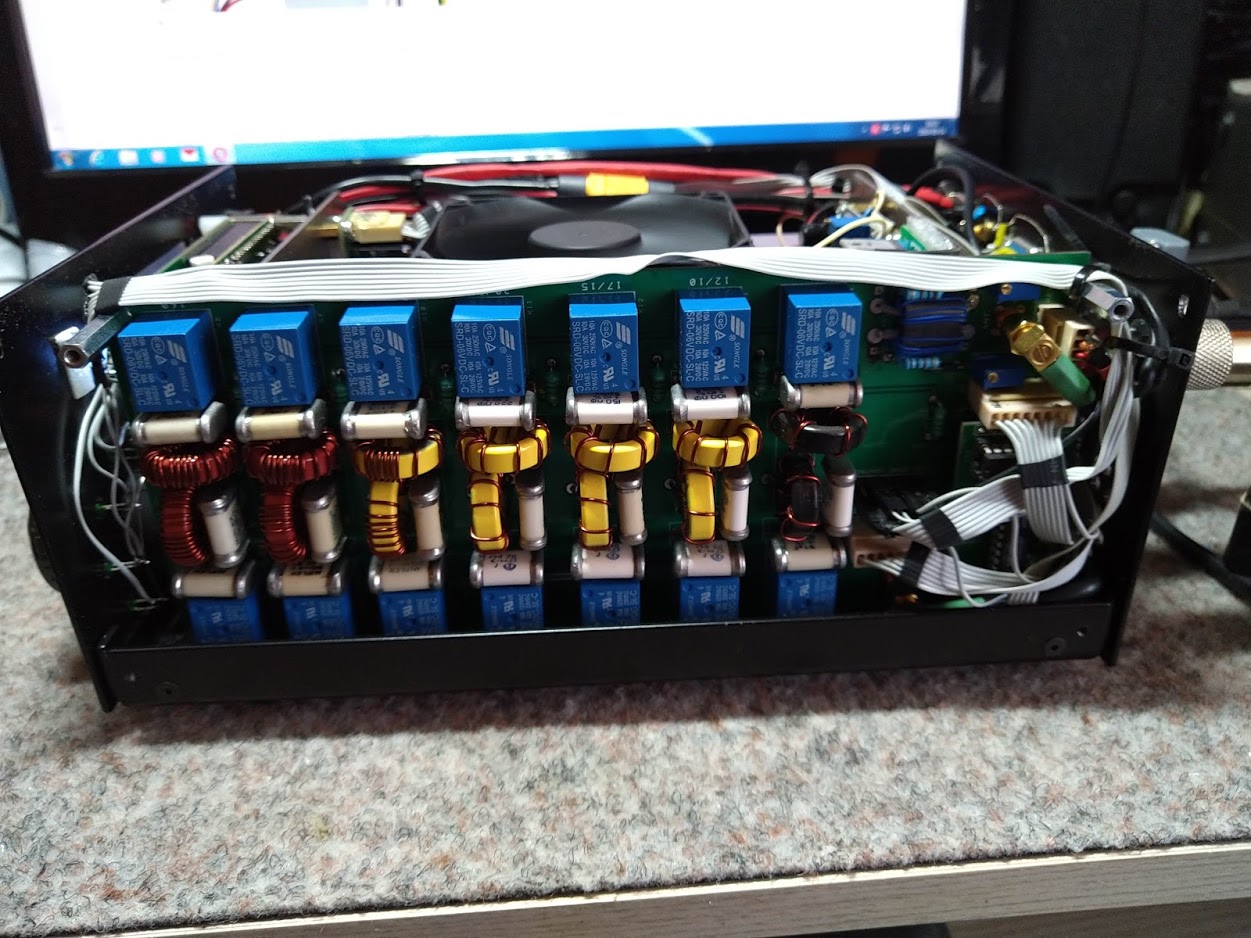

Przetwornica Step down 24/12V już założona. Działa jak trzeba. Wrzucam jeszcze fotkę bez pokrywy od strony płytki LPF. Poprawiona wersja pokrywy nie posiada już otworów do przykręcania górnych tulejek płytki LPF. Trzyma się ona wystarczająco mocno na tulejkach dolnych, przykręcanych do bocznej krawędzi podstawy obudowy. Połączenia koncentryczne w ciągu sygnału mocy robiłem wtykami SMA i kablem RG58, ale myślę, że RG174 też zdałby egzamin. U mnie RG174 jest założony jedynie na doprowadzenie sygnału z gniazda UC1 TRX do wejścia płytki wzmacniacza mocy. Tam idzie tylko kilkanaście watów, więc spokojnie starcza, a przy tym jest cieńszy i bardziej elastyczny niż RG58, który dałem trochę jakby na ,,wyrost" w pozostałej części połączeń. Z drugiej strony wolałem dmuchać na zimne, bo tam idzie w końcu 200W, a czasem ciut więcej. Jakby coś było niejasne to piszcie na PW lub mailowo. Mam mnóstwo zdjęć z budowy, które mogę udostępnić i postaram się odpowiedzieć na każde pytanie.


Załączone pliki Miniatury
İmage İmage

Bogdan
(Ten post był ostatnio modyfikowany: 14-11-2020 22:11 przez SP4LVC.)
20-09-2019 1:27
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
U.L. Offline
Wacław
*

Liczba postów: 48
Dołączył: 13-02-2019
Post: #44
RE: Z najlepszymi życzeniami - Mój prezent gwiazdkowy
Bogdanie. Gratuluję udanej konstrukcji. Czy możesz podać całkowity koszt jaki poniosłeś w doprowadzeniu jej do stanu na dzień dzisiejszy?

Pozdrawiam - Wacław
20-09-2019 9:34
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Weteran
*****

Liczba postów: 754
Dołączył: 10-07-2009
Post: #45
RE: Z najlepszymi życzeniami - Mój prezent gwiazdkowy
Witaj Wacławie i dzięki za pozytywną ocenę mojej pracy. Myślę, że nie licząc kosztów własnej pracy jesteśmy w stanie zrobić to za 1500 zł. Może ciut mniej jeżeli zakupimy wtyki SMA od Chińczyków. Zakup tranzystora mocy polecam jednak w jakimś sklepie europejskim, z tych które podawałem. Tu nie ma co ryzykować. Niby na Aliexpress trochę taniej, ale to jest kluczowy element wzmacniacza, a sami wiecie jak jest z półprzewodnikami z tamtego kierunku.
Jednak słychać w Husarku DSP prążki z zasilacza impulsowego wzmacniacza. Dokuczliwe jest to na szczęście jedynie w paśmie 1,8 MHz. Prążki występują z odstępem ok. 80 KHz, więc należy przypuszczać, że na takiej częstotliwości pracuje przetwornica zasilacza. Oczywiście spróbuję z tym powalczyć.
Edit - 09.10.2019. No i klops. Miałem nadzieję, że zakłócenia przenoszą się z napięcia wtórnego zasilacza, a tu niespodzinka. Zakłócenia (owoc pracy zasilacza) dalej słychać nawet po odłączeniu przewodu plusowego od zacisku 24V zasilacza. Elementy filtrujące od strony sieci w zasilaczu siedzą, bo myślałem, że może Chińczycy ,,odchudzili'' płytkę na rozkaz księgowości. Pozostaje zabawa z przepuszczeniem napięcia sieci przez jakieś dodatkowe układy filtrów, ale chyba zewnętrzne, bo w obudowie ciasnawo jest na ,,dodatki".

Bogdan
(Ten post był ostatnio modyfikowany: 12-10-2019 11:35 przez SP4LVC.)
20-09-2019 10:12
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Weteran
*****

Liczba postów: 754
Dołączył: 10-07-2009
Post: #46
RE: Z najlepszymi życzeniami - Mój prezent gwiazdkowy
Chyba jeszcze pudełka z głośnikiem brakuje do zestawu. Pomyślimy nad tym. W środku zapewne da się zmieścić zasilacz do Husarka, a może jakieś inne dodatki. Czekam na pomysły.

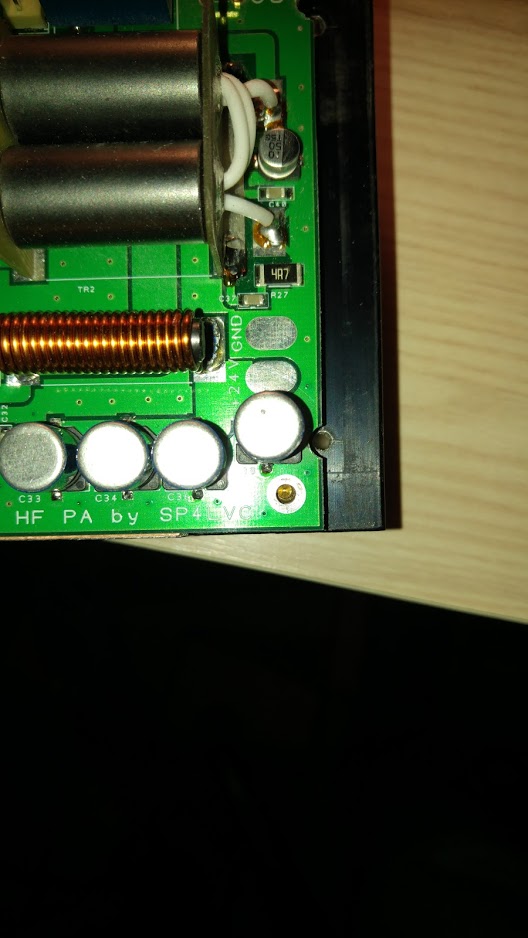

Tu link do dławika zastosowanego w zasilaniu płytki PA: https://allegro.pl/oferta/dw-6-10uh-10a-...8506703433

Po raz kolejny czujnością wykazał się SP5CGI. Maćku dziękuję!. Na schemacie płytki PA trzeba zamienić miejscami doprowadzenia do nóg 2 i 3 przekaźnika K1. Zgodnie ze schematem po zadziałaniu przekaźnika tłumik na wejściu PA wisiałby w powietrzu zamiast na sztucznym obciążeniu utworzonym z 2 równoległych oporników 100 Om (R2+R3). To tylko mój błąd w schemacie, płytka PA jest bez błędów.


Załączone pliki Miniatury

.pdf  HUsarek PA-200 v.3.pdf (Rozmiar: 72.42 KB / Pobrań: 366)

Bogdan
(Ten post był ostatnio modyfikowany: 11-10-2019 10:26 przez SP4LVC.)
10-10-2019 17:09
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Weteran
*****

Liczba postów: 754
Dołączył: 10-07-2009
Post: #47
RE: Z najlepszymi życzeniami - Mój prezent gwiazdkowy

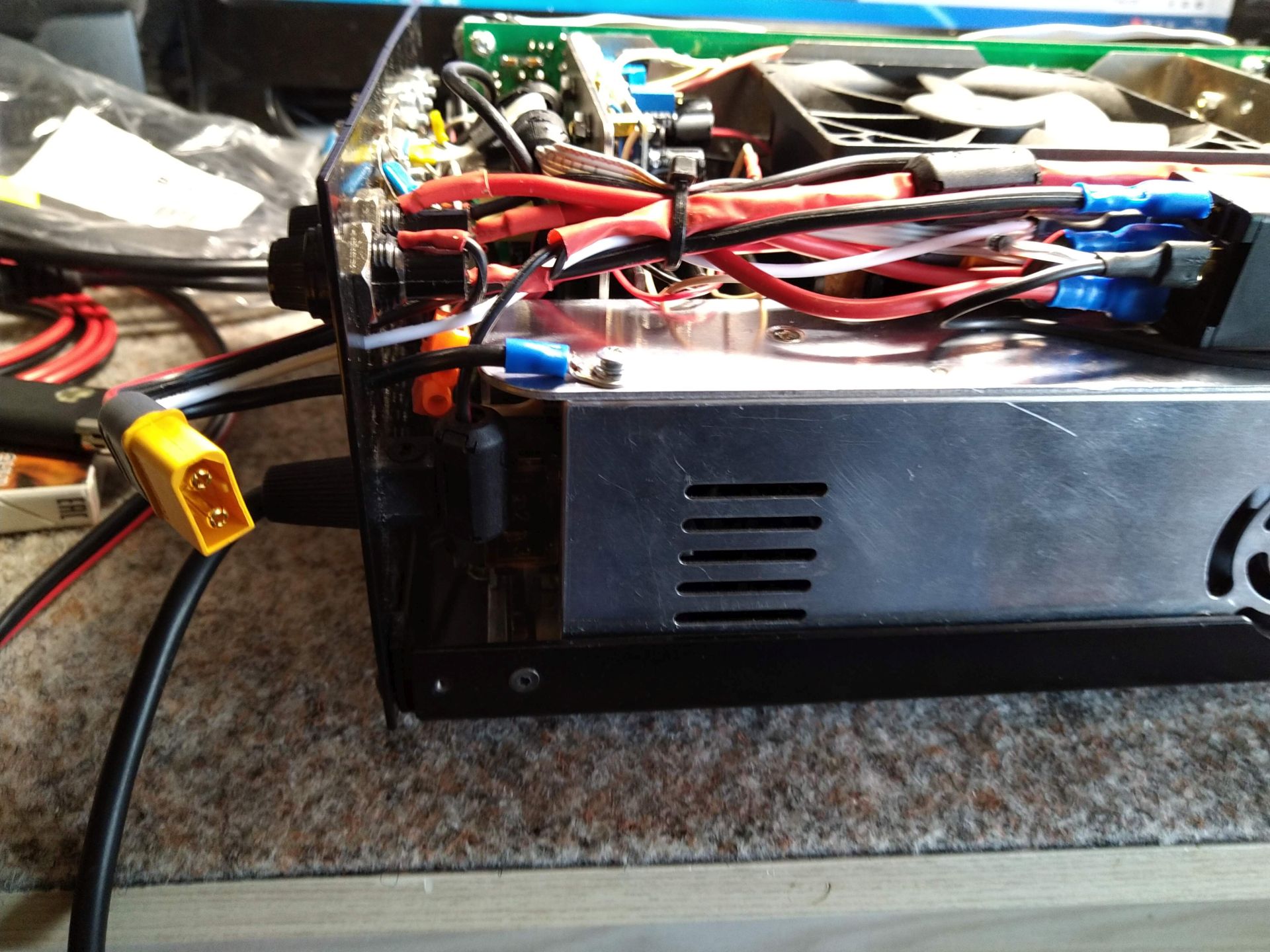

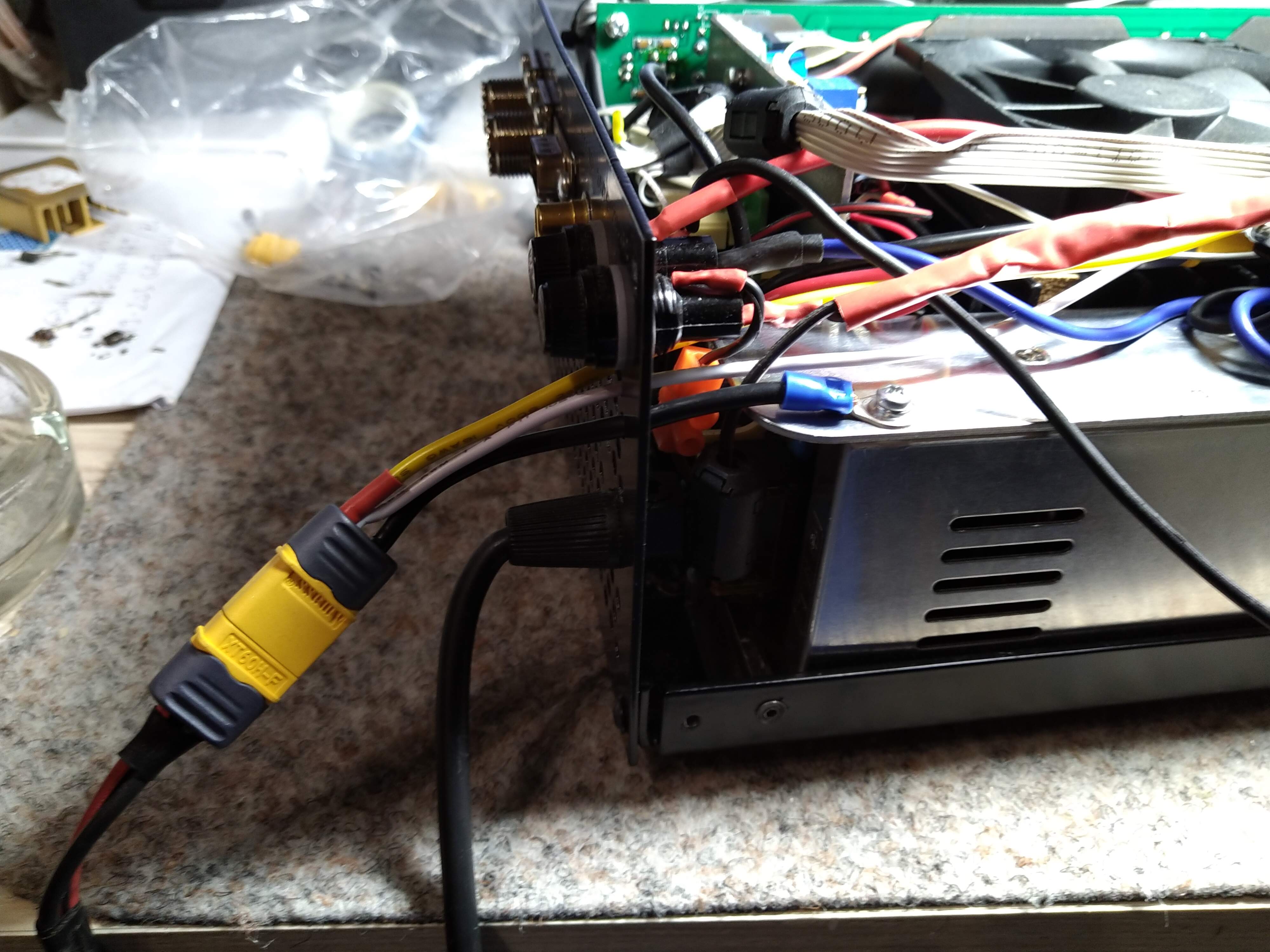

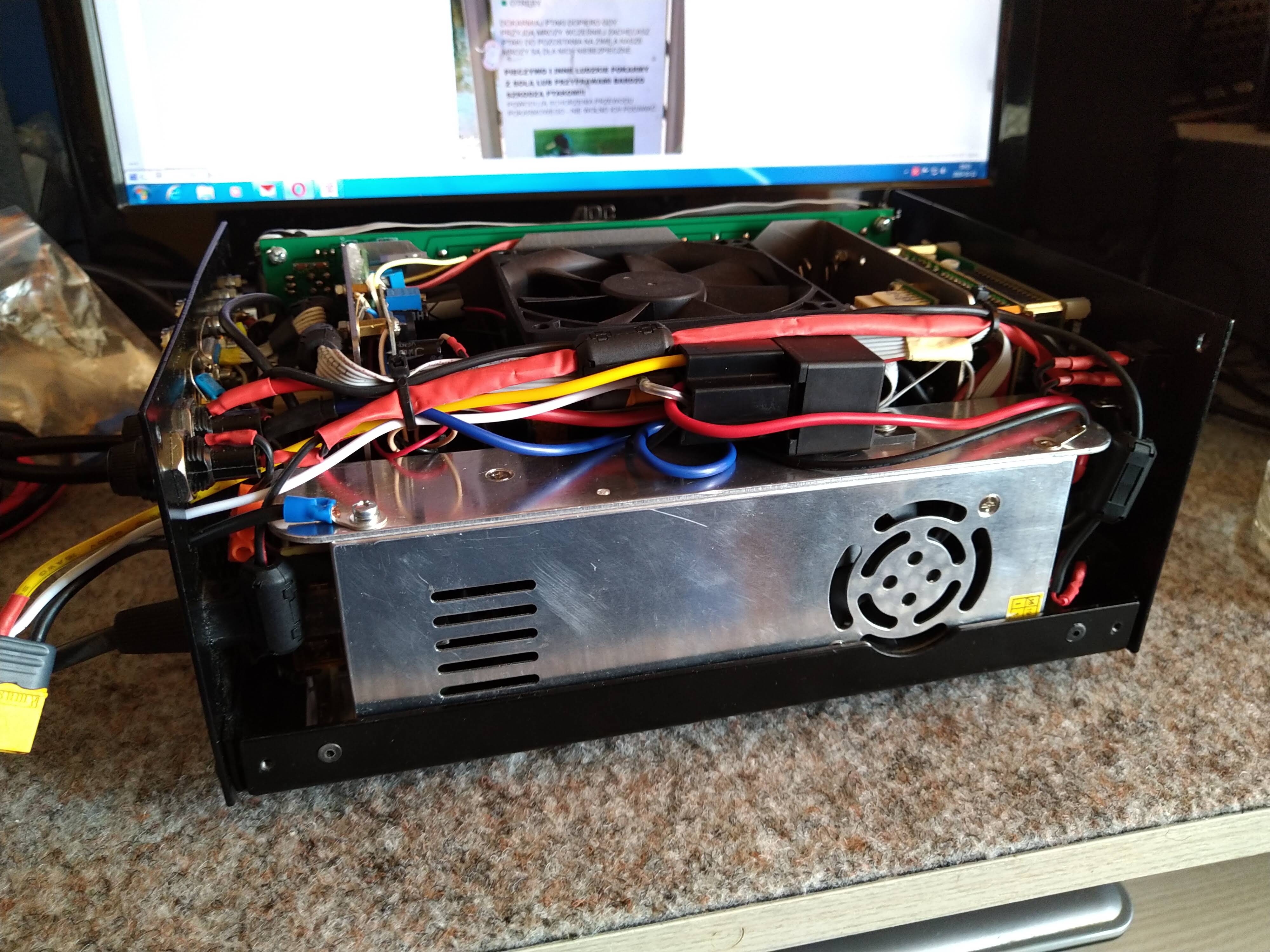

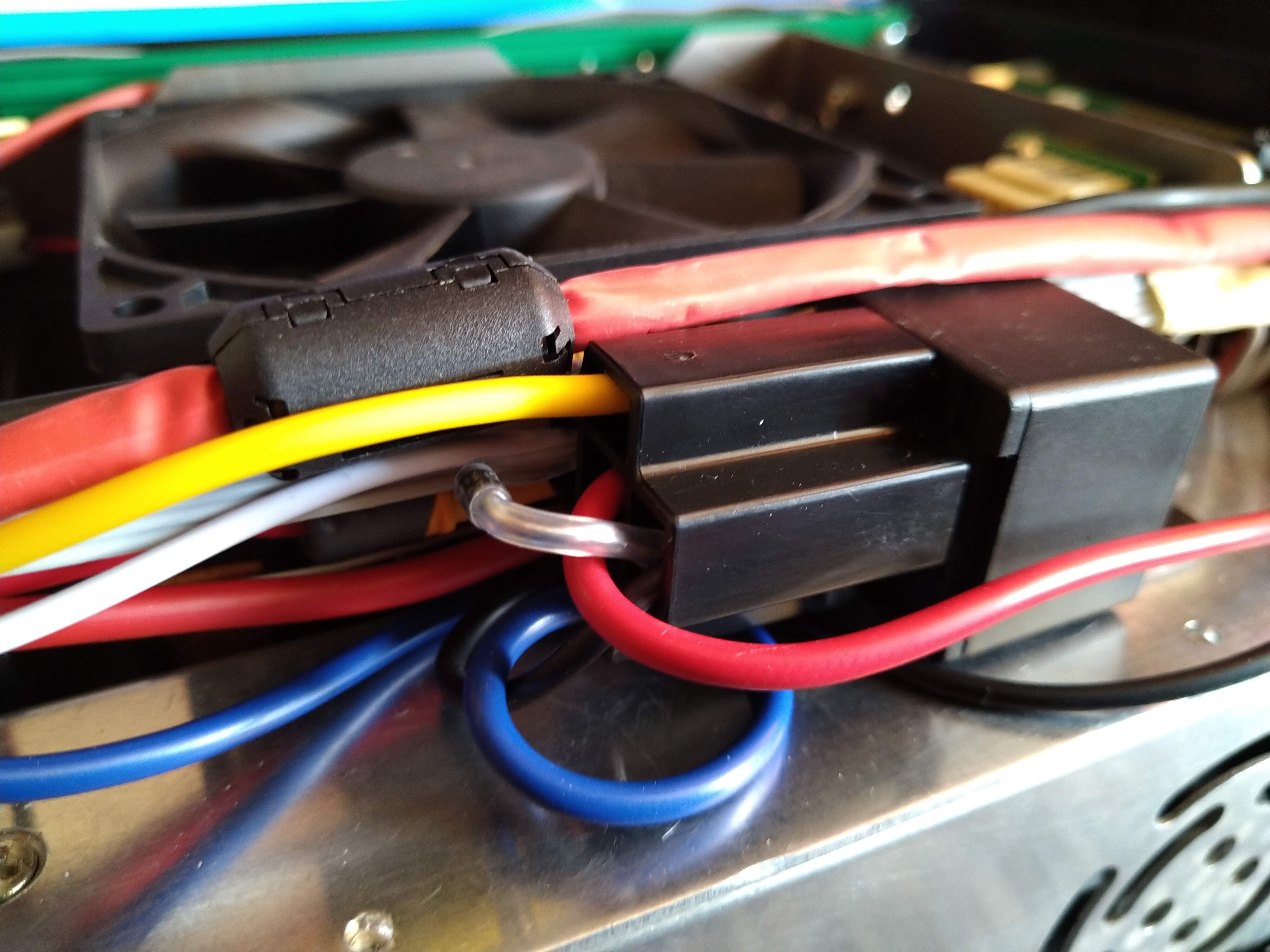

To już chyba moje ostatnie eksperymenty. Postanowiłem przysposobić wzmacniacz, aby miał możliwość podłączenia zewnętrznego zasilacza. Po części było to spowodowane chęcią uzyskania nieco większej mocy, ale też zgubienia głośnych prążków w paśmie 1,8 MHz (20 dB powyżej S9) występujących co ok. 85 kHz. Wszystko wynika ze schematu i załączonych zdjęć. Przekaźnik samochodowy z cewką na 24 V z obciążalnością styków 30 A, który po podłączeniu zasilacza zewnętrznego przełącza styki (NC i NO) i odpowiednio przekierowuje napięcie zasilania.
Bardzo dobrze wypada pod względem prążków zasilacz, który nabyłem tu: https://allegro.pl/oferta/zasilacz-24v-2...7707753888 Rozkręcałem jego obudowę, by podejrzeć od środka gniazdo napięć wyjściowych i jego wnętrze zrobiło na mnie naprawdę duże wrażenie. Jest po prostu w każdym calu solidnie wykonany - szczególnie pod kątem filtracji napięć AC i DC.
W paśmie 1,8 MHz efekty pracy zasilacza są słyszalne co ok. 60 kHz, ale na poziomie większym tylko o 1S od tła pasma. Zasilacz ten jest niestety mało sztywny napięciowo. Pomimo tego, że ma deklarowaną moc prawie 500W przy wysterowaniu i poborze prądu 16 A napięcie na nim spada z 25,4 V do 22,8 V, a więc prawie o 2,5 V. Moc output ze wzmacniacza dochodzi do 220 W w paśmie 3,5 MHz. Tak więc nie ma szału mocowo, ale za to przy jego używaniu da się bez większej biedy pracować w paśmie 1,8 MHz - prążki są naprawdę minimalne. Wentylator jest chyba mniej słyszalny od wentylatora zasilacza wewnętrznego, pomimo tego, że ten zewnętrzny stoi na zewnątrz. Zasilacz nie ma możliwości regulacji napięcia wyjściowego.
Następny zasilacz, który zakupiłem i użyłem do testów to Mean Weel SP-500-27
Tu prążki na 1,8 MHz są ciut głośniejsze od poprzednika, ale i tak dużo słabsze niż na zasilaczu wewnętrznym. Ten zasilacz jest nieco sztywniejszy, bo przy pełnym wysterowaniu napięcie spada tylko o ok. 0,7 V. Posiada za to dwie rzeczy, które są super.
1) Możliwość regulacji napięcia wyjściowego. Przy ustawieniu na wyjściu 27,5 V i poborze prądu ok. 16 A napięcie przy wysterowaniu na CW spada do 26,5 V. Przy poborze prądu ok. 17 A (ciut więcej niż na CW) mam na fonii moc pobieraną ok. 460-470W i wyjściową w granicach 250-270 W.
2) Zasilacz ma wentylator, ale jak nie ma obciążenia lub ma je małe to się nie uruchamia. Wentylator zaczynam słyszeć dopiero po lekkim nagrzaniu się obudowy zasilacza. Obroty są proporcjonalne do obciążenia zasilacza. Można więc stwierdzić, że przy odbiorze panuje niemal błoga cisza.
Reasumując myślę, że eksperymenty coś dały. Jeden z zasilaczy miałem odesłać, ale zostaną obydwa, bo każdy ma swoje wady, ale i zalety. Najbardziej ,,sztywny" pod względem napięcia okazuje się nasz zasilacz wewnętrzny. Ma swoje wady: mocne (co 85 kHz) prążki na 1,8 MHz, słychać go - bo wiatrak chodzi cały czas oraz często działa jego zabezpieczenie nadprądowe jak przeholujemy z mocą sterującą z Husarka i tym samym z poborem prądu. Ale jest! - siedzi w środku i spełnia swoje zadanie. Jeżeli pogodzimy się mocnymi prążkami na 1,8 MHz (wiem, że większość kolegów i tak nie używa tego pasma - choćby z braku anten) i słyszalnym wentylatorem to on w zupełności wystarczy. Zresztą przy standardowo ustawionym głośniku Husarka przy odbiorze odgłos wentylatora zdaje się już jakby niesłyszalny. W każdym razie mamy pudełko, które łapiemy pod pachę, np. na wyjazd i spełnia ono swoje zadanie. Jeżeli chcemy czegoś więcej to w zapasie mamy opcję na podłączenie zewnętrznego zasilacza. Do wszystkich połączeń prądowych zastosowałem kabel 2,5 mm kw. oraz złącza XT60, które według producenta wytrzymują prąd w okolicach 60 A. Na nogach przekaźnika zaciśnięte na przewodach i mocno wciśnięte na konektory przekaźnika wsuwki damskie. Na razie gniazdo zasilania zewnętrznego ,,dynda" na przewodach, ale nie jest wykluczone, że zostanie na nie przewidziane miejsce na tylnej płycie i będzie tam przykręcone. Zastanawia mnie tylko to, że uzyskuję maksymalnie 18 A poboru prądu i nie mogę tej wartości przekroczyć. Może jakieś mikrooporności na stykach przekaźnika - trudno powiedzieć. Teoretycznie możnaby zwiększać moc sterującą, by zmusić wzmacniacz do większego poboru prądu, ale w sumie to i tak już zbliżamy się do granicy wydajności zasilaczy zewnętrznych. Myślę, że nie ma sensu śrubować tych mocy, bo można pomimo zabezpieczeń przekroczyć ,,cienką czerwoną linię". Ja na razie nie chcę przeginać, bo chyba nie warto. 50 W więcej mocy ze wzmacniacza nie zauważy na S-metrze chyba żaden z korespondentów. Na koniec chcę przypomnieć o zastosowanym sposobie pomiaru mocy odbitej. Przy podniesionej mocy wyjściowej (FWD) wzrośnie nam również wskazanie SWR (REV). Te wartości jak wiemy idą w parze. Dlatego PR-kiem R3 na płycie LPF (dolny otwór w prawej bocznej ścianie obudowy) należy ustawić dla maksymalnej mocy wzmacniacza realne wskazania SWR anteny na danej częstotliwości lub zrobić tę korektę na sztucznym obciążeniu. W załączniku schemat i zdjęcia z moich nowych prac ręcznych.


Załączone pliki Miniatury
İmage İmage İmage İmage

.pdf  Przekaźnikowy przełącznik zasilania.pdf (Rozmiar: 10.69 KB / Pobrań: 323)

Bogdan
(Ten post był ostatnio modyfikowany: 25-10-2019 0:48 przez SP4LVC.)
24-10-2019 0:09
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KVS Offline
Karol
*****

Liczba postów: 934
Dołączył: 26-09-2012
Post: #48
RE: Z najlepszymi życzeniami - Mój prezent gwiazdkowy
Jedna uwaga - ten link z Allegro przekazuje do aukcji zakończonej i niestety nie można podejrzeć jaki to był zasilacz. Czy to jest przypadkiem ten? https://allegro.pl/oferta/zasilacz-24v-2...7707753888

Nie rozumiem - nie robię. Chyba że robię żeby zrozumieć.
24-10-2019 10:37
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Weteran
*****

Liczba postów: 754
Dołączył: 10-07-2009
Post: #49
RE: Z najlepszymi życzeniami - Mój prezent gwiazdkowy
Tak to ten. Podmieniłem już link w treści swojej wypowiedzi.

Bogdan
24-10-2019 12:48
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Weteran
*****

Liczba postów: 754
Dołączył: 10-07-2009
Post: #50
RE: Z najlepszymi życzeniami - Mój prezent gwiazdkowy

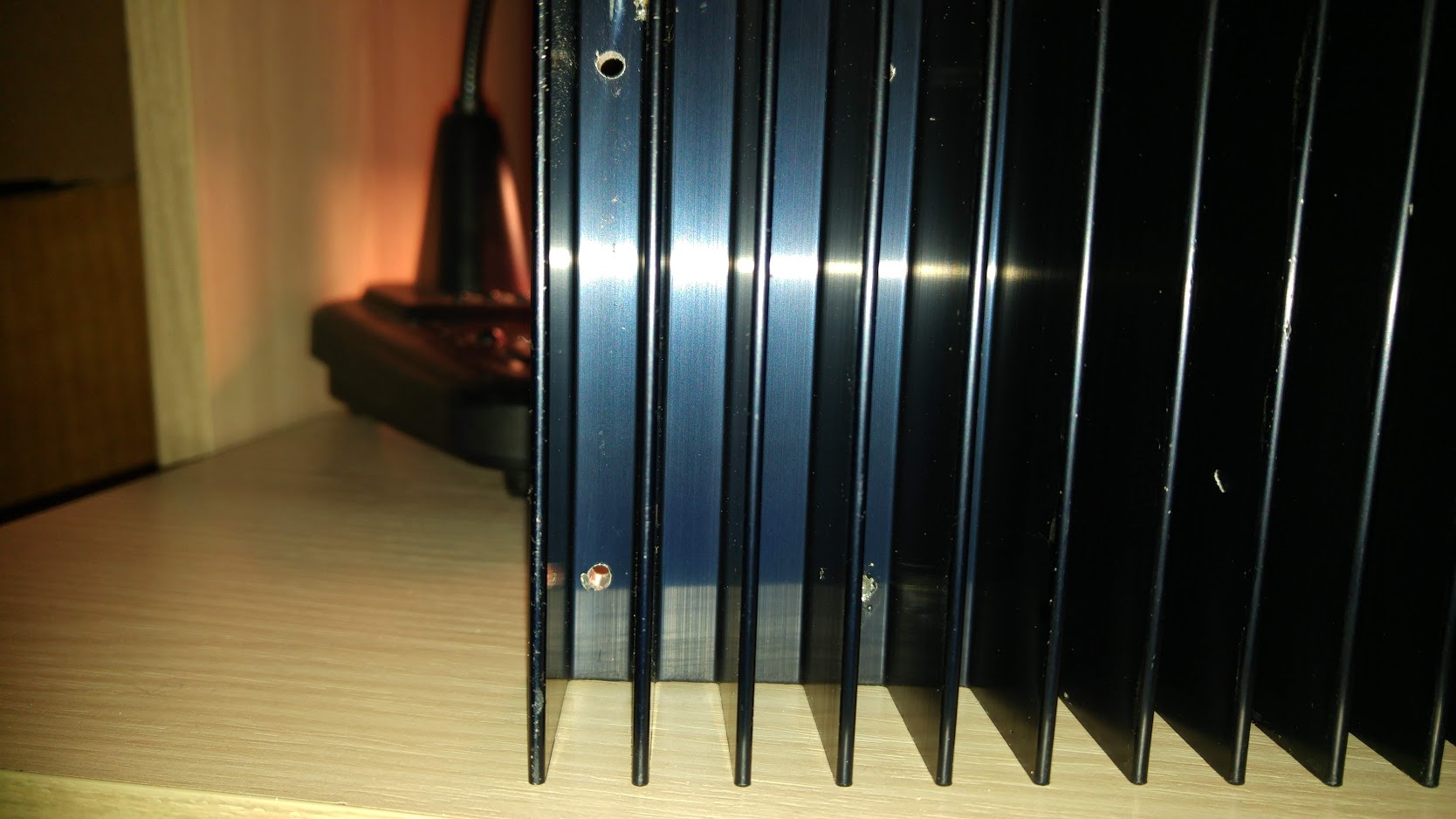

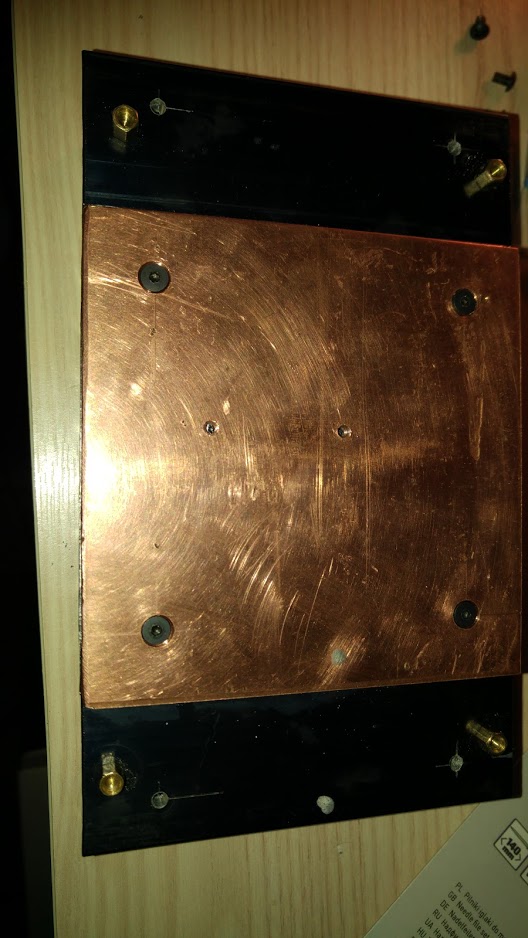

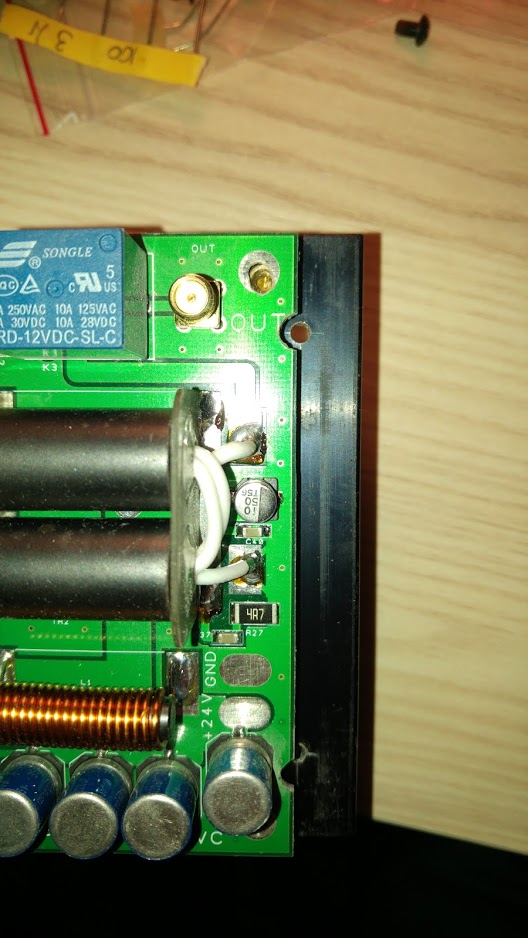

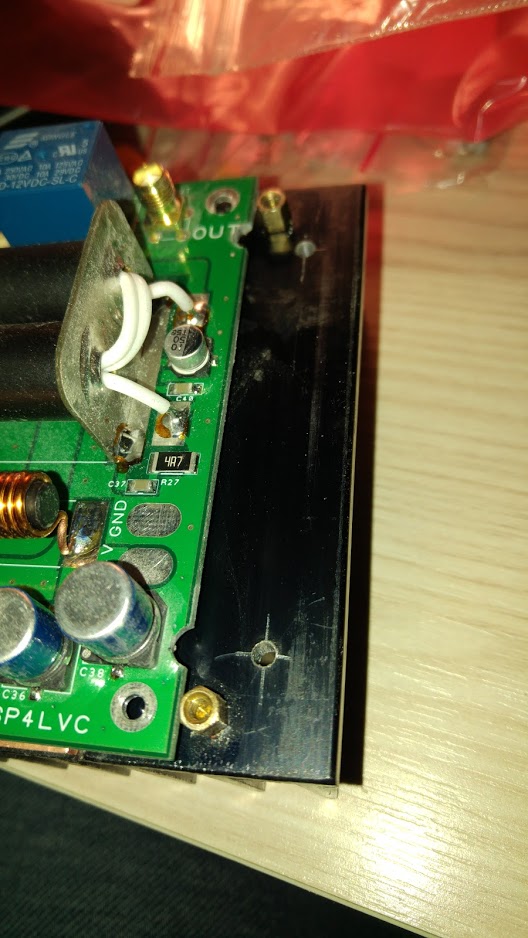

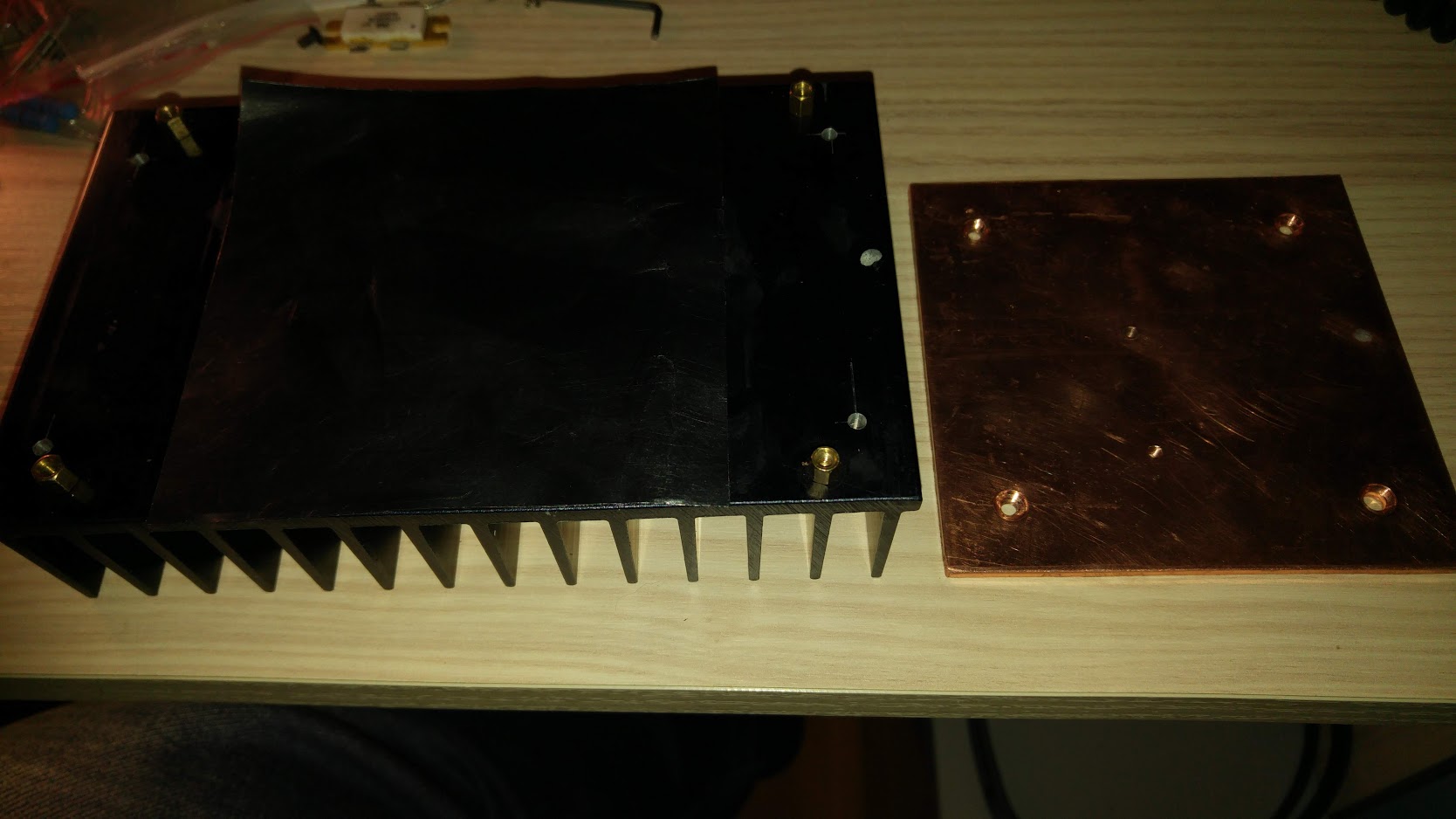

Wrzucam jeszcze kilka zdjęć, aby rozjaśnić sposób łączenia płytki PA i radiatora. W radiator są wkręcone tulejki dystansowe 5 mm i to do nich przykręcamy płytkę PA. Tulejki długie, na których ,,stoi" całość po jej odwróceniu do góry nogami są wkręcone w dodatkowe otwory radiatora widoczne na zdjęciach.


Załączone pliki Miniatury
İmage İmage İmage İmage İmage İmage

Bogdan
30-10-2019 10:05
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
