Autotuner 100w wg N7DDC
EC4AGT Offline
Wojtek
****

Liczba postów: 285
Dołączył: 05-10-2014
Post: #41
RE: Autotuner 100w wg N7DDC
Właśnie mi chodzi o coś takiego. Tzn aby zamontować skrzynkę przy samej antenie.

Wojtek

Toledo

Hiszpania
23-11-2018 23:19
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
GREG Offline
Zaawansowany użytkownik
****

Liczba postów: 313
Dołączył: 18-11-2010
Post: #42
RE: Autotuner 100w wg N7DDC
Witajcie, jaka maksymalną moc udało Wam się "obsłużyć" miniAtu na przekaznikach 1A?

Pozdrawiam
Greg
28-11-2018 23:03
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3OSJ Offline
Artur
*****

Liczba postów: 786
Dołączył: 19-09-2013
Post: #43
RE: Autotuner 100w wg N7DDC
.....
(Ten post był ostatnio modyfikowany: 17-09-2020 12:09 przez SP3OSJ.)
04-12-2018 2:08
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
HMAMATOR Offline
SQ9IZA
**

Liczba postów: 89
Dołączył: 20-05-2015
Post: #44
RE: Autotuner 100w wg N7DDC
Mam pytanie o ilość zw. w mostku pomiarowym. Jest podane przełożenie 1:10 tzn. że przy 0.5 zw na wtórnym ma być 5 zw. Tymczasem podają , że ma być 10 zw.
Ile ma być poprawnie przecież pierwotne ma 0.5 zw, a NIE 1 zw. ??

Ryszard 73
04-12-2018 13:37
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8LNG Offline
Początkujący
**

Liczba postów: 83
Dołączył: 13-12-2011
Post: #45
RE: Autotuner 100w wg N7DDC
Witam
Liczy się ilość przewleczeń przez środek rdzenia.
Takie samo pytanie też padło na stronie autora opracowania.

pozdrawiam
Paweł SP8LNG
04-12-2018 14:14
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
HMAMATOR Offline
SQ9IZA
**

Liczba postów: 89
Dołączył: 20-05-2015
Post: #46
RE: Autotuner 100w wg N7DDC
Czy ktoś z kolegów, którzy uruchomili ten mATU może potwierdzić ilość zw. w mostku?

Ryszard 73
04-12-2018 14:29
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3TUM Offline
Krzysztof
*

Liczba postów: 29
Dołączył: 24-08-2010
Post: #47
RE: Autotuner 100w wg N7DDC
Tak, potwierdzam powinno być 10 zw. Miernik mocy (sprawdzony) ze sztucznym obciążeniem podłączony do Husarka DSP, w którym zamontowałem skrzynkę, pokazuje 12W a wyświetlacz skrzynki 14W.

Krzysztof
04-12-2018 14:43
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
HMAMATOR Offline
SQ9IZA
**

Liczba postów: 89
Dołączył: 20-05-2015
Post: #48
RE: Autotuner 100w wg N7DDC
Czy to oznacza , że pomiar mATU jest zawyżony o ok.15% ?

Ryszard 73
04-12-2018 16:18
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6IYY Offline
miso(michal]
***

Liczba postów: 154
Dołączył: 21-09-2009
Post: #49
RE: Autotuner 100w wg N7DDC
(04-12-2018 16:18)HMAMATOR napisał(a):  Czy to oznacza , że pomiar mATU jest zawyżony o ok.15% ?
Nie wartość jest orientacyjna zależy od rdzenia, ułożenia drutu, diod itp. Dla formalności Atu100 wg N7DDC w kolegę SQ6COQ zaniża pomiar i nikt się tym nie przejmuje

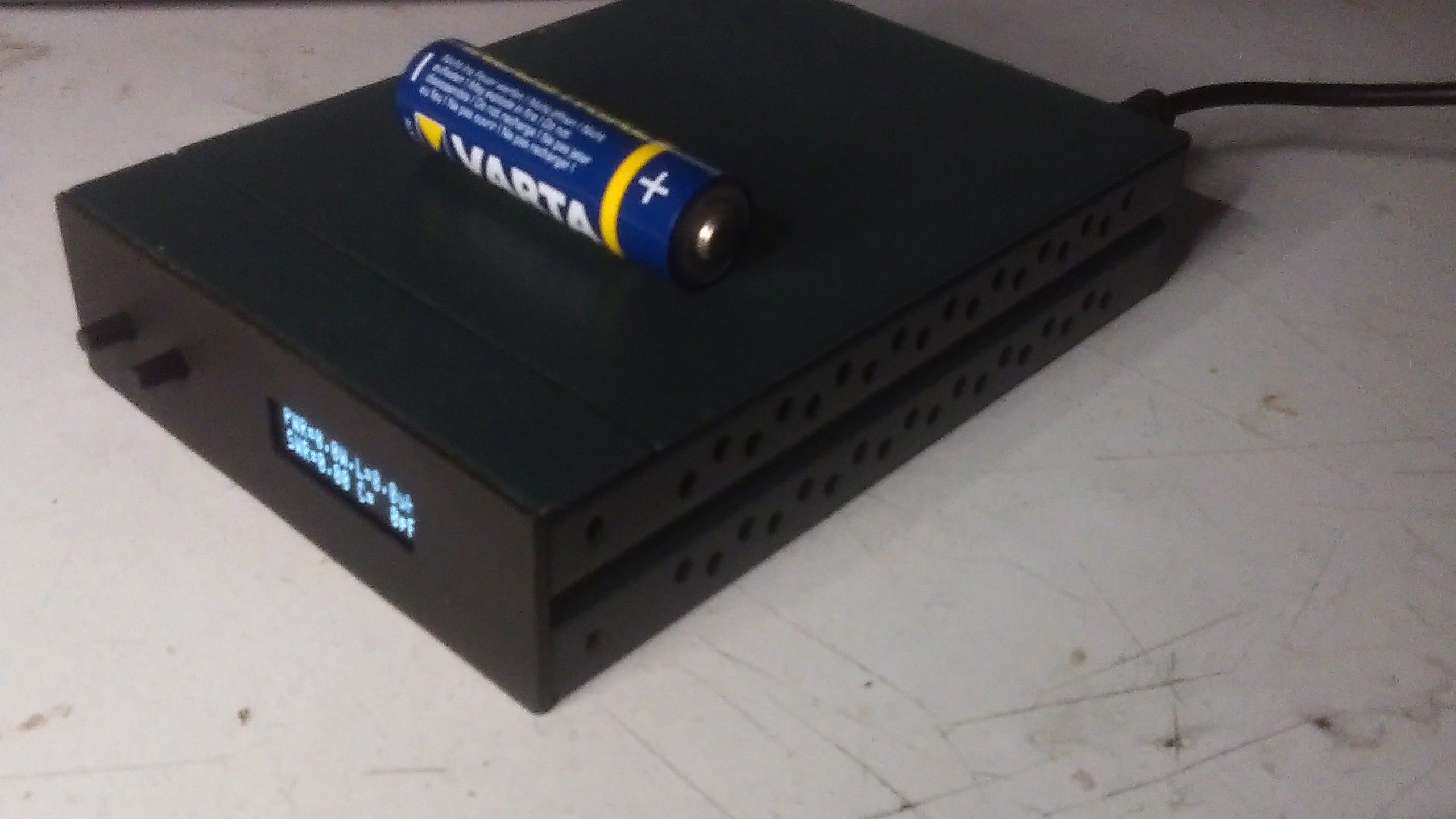

a to moj mAtu 85x120x35 mm
pozdrawiam

Nie otrzymasz koni wyścigowych krzyżując dwa osły
04-12-2018 16:47
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6IYY Offline
miso(michal]
***

Liczba postów: 154
Dołączył: 21-09-2009
Post: #50
RE: Autotuner 100w wg N7DDC

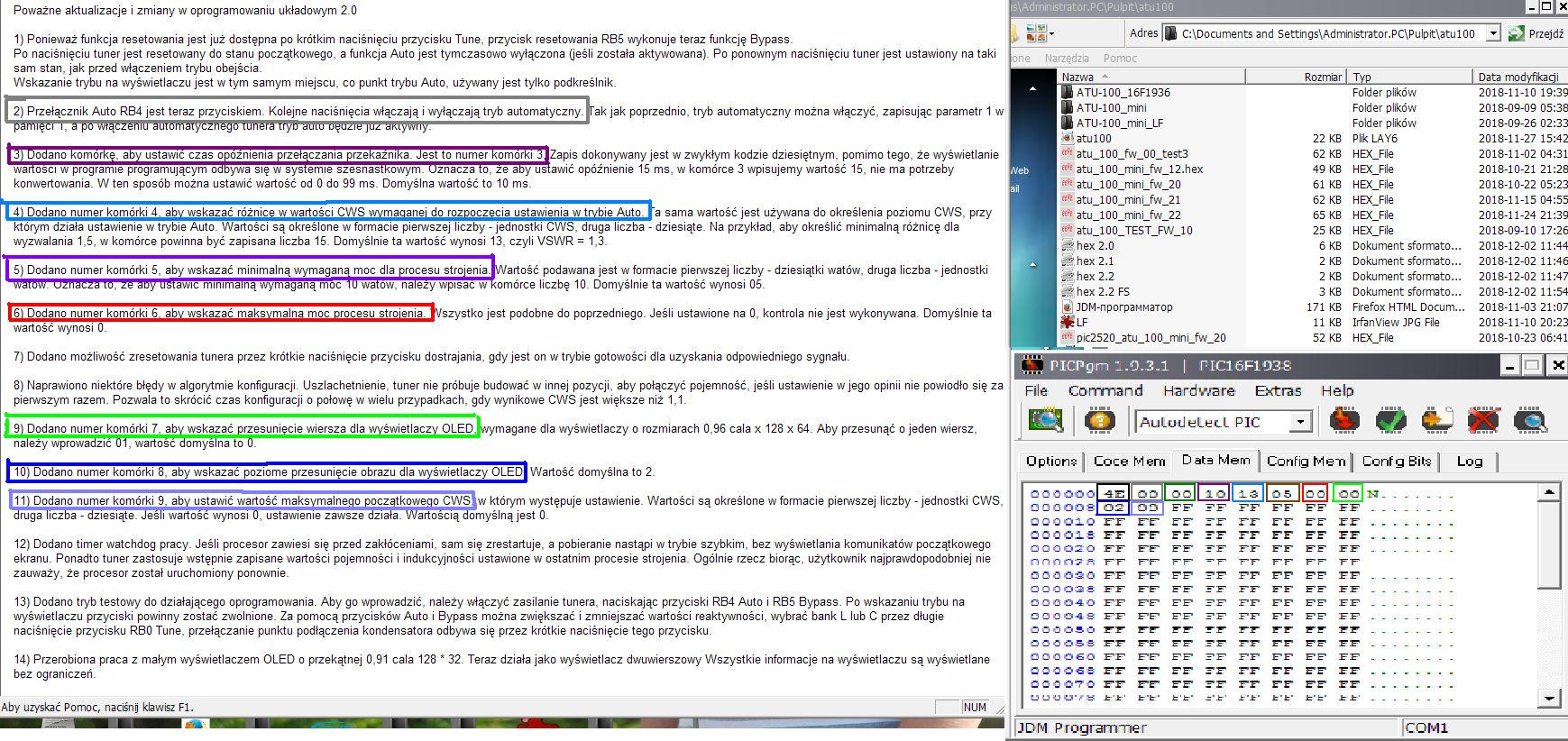

Witam po ostatnim moim poście dostawę PM z prośba o kilka slow jak ustawić PIC która komórka za co odpowiada zrobiłem Screen i kolorami podkreśliłem dla tych który majom wątpliwość .
Korzystam z Atu 100 mini fw 2.0 hex i do niego się odnoszę
programuje z JDM i Winpicpgm 1.9.3.1 procesor PIC16F1938
pierwsza zmienna w DATA MEM
7E, 4E - 1602 zależni od typu I2C
78 - 0.91 OLED
7A - 1.3 OLED
reszta jest opisana na obrazku kolorami mam nadzieje że jasno
pozdrawiam i polecam miniAtu jest revelacja

Nie otrzymasz koni wyścigowych krzyżując dwa osły
08-12-2018 0:10
