Autotuner 100w wg N7DDC
SQ6IYY Offline
miso(michal]
***

Liczba postów: 152
Dołączył: 21-09-2009
Post: #201
RE: Autotuner 100w wg N7DDC

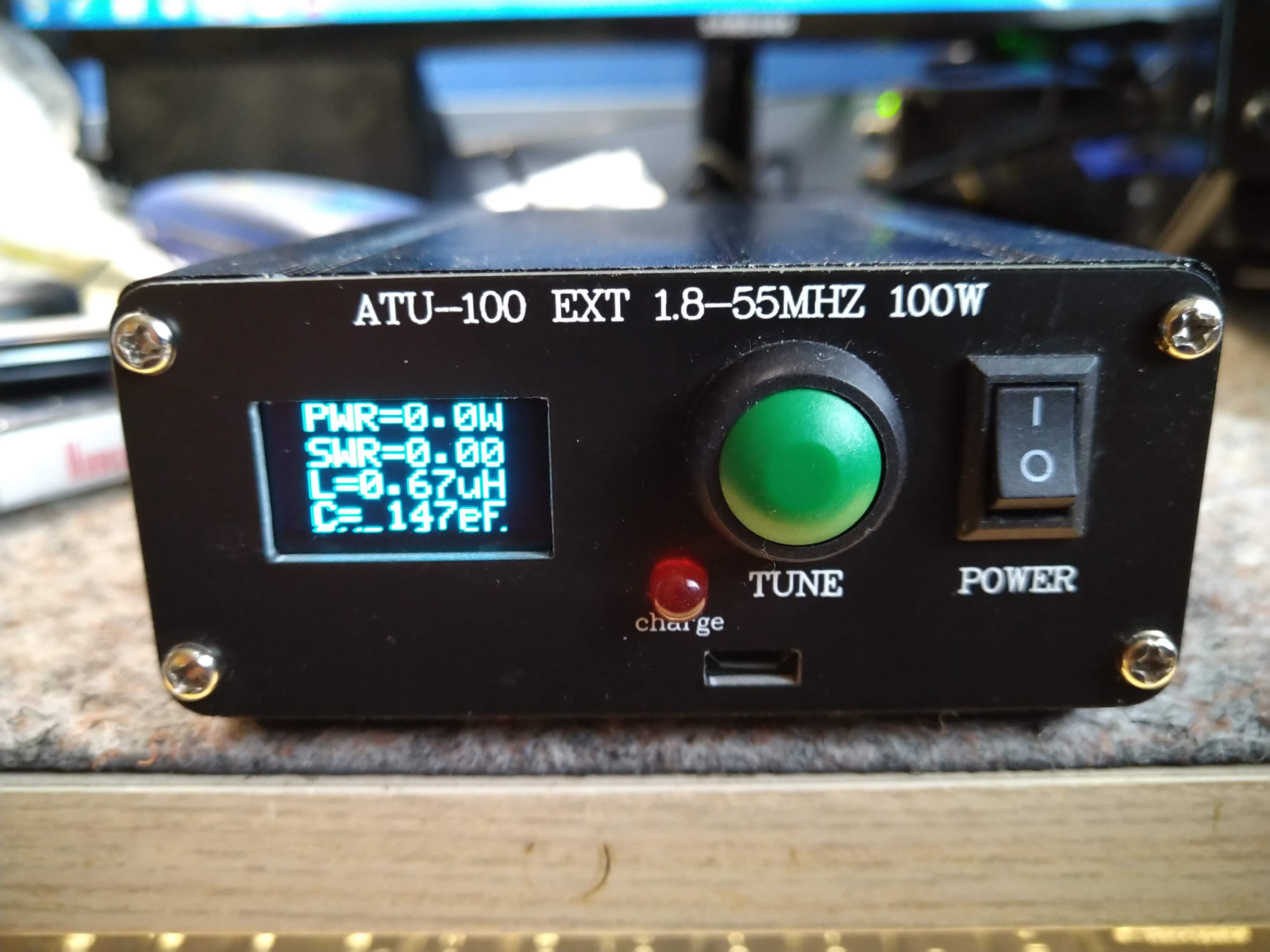

(27-01-2020 18:17)SP4JJH napisał(a):  Moje wykonanie ATU N7DCC. wyświetlacz 1,3 cala.

Nie otrzymasz koni wyścigowych krzyżując dwa osły
28-06-2020 21:19
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9BSL Offline
Sławek
*****

Liczba postów: 774
Dołączył: 20-10-2015
Post: #202
RE: Autotuner 100w wg N7DDC
(28-06-2020 18:33)SQ4AVS napisał(a):  Może ktoś z Kolegów wie czy wyświetlacz OLED ze sterownikiem SH1106 będzie pracował w tym układzie poprawnie. Wszystkie które patrzyłem ze sterownikiem SD1306 mają 0,96 cala. Różnice są minimalne między nimi tak na pierwszy rzut oka.

Podstawową różnicą między SH1106 i SD1306 jest rozdzielczość pozioma i organizacja pamięci 132 vs 128 pixeli. Jeśli program jest napisany dla większej rozdzielczości to wyświetlacz będzie chodził z delikatnym przesunięciem obrazu. Z tego co widzę w źródłach do ATU występuje magiczne 128 więc mogą się pojawić artefakty po prawej stronie wyświetlacza, coś jednak wyświetlić powinien.

73 Sławek
28-06-2020 21:57
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,362
Dołączył: 29-01-2010
Post: #203
RE: Autotuner 100w wg N7DDC
Mógłby ktoś podać namiary na wyświetlacz 1,3 cala ebay, aliexpress -sprawdzony. Wszystkie co znalazłem to albo ze sterownikiem SH1106 albo zamiast 1,3 cala to 0,96 cala wystarczy przeliczyć podane wymiary np. https://www.ebay.com/itm/1-3-OLED-LCD-Di...SwHlRbPEAY
29-06-2020 6:57
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9BSL Offline
Sławek
*****

Liczba postów: 774
Dołączył: 20-10-2015
Post: #204
RE: Autotuner 100w wg N7DDC
Rafale,
Ten wyświetlacz (biały) kupiłem we wrześniu 2018r i ze skrzynką działa bez problemu, chociaż ze względu na wymiary urządzenia używam 0.96" - jest wystarczająco czytelny.

73 Sławek
(Ten post był ostatnio modyfikowany: 29-06-2020 7:10 przez SP9BSL.)
29-06-2020 7:10
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,362
Dołączył: 29-01-2010
Post: #205
RE: Autotuner 100w wg N7DDC
Właśnie on ma driver sh1106 stąd moje pytanie.
29-06-2020 7:51
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JH Offline
Waldek
**

Liczba postów: 86
Dołączył: 18-06-2009
Post: #206
RE: Autotuner 100w wg N7DDC
Stąd mam w swoich ATU.
29-06-2020 8:12
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9BSL Offline
Sławek
*****

Liczba postów: 774
Dołączył: 20-10-2015
Post: #207
RE: Autotuner 100w wg N7DDC
(29-06-2020 7:51)SQ4AVS napisał(a):  Właśnie on ma driver sh1106 stąd moje pytanie.

hmm... nie zauważyłem faktycznie, więc masz odpowiedź - działa. Z tego co pamiętam musiałem przesunąć ekran w ustawieniach (komórka w eepromie) więc może dla tego nie było problemu.

73 Sławek
(Ten post był ostatnio modyfikowany: 29-06-2020 8:20 przez SP9BSL.)
29-06-2020 8:20
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP1QY Offline
Nowicjusz
*

Liczba postów: 31
Dołączył: 14-01-2010
Post: #208
RE: Autotuner 100w wg N7DDC
Witam,
Rafał spróbuj ustawić w epromie 78 04 dla wyświetlacza 1.30" a powinno zaskoczyć. Warto też przy tych ustawieniach podłączyć ten mały 0,91" - ładnie wyświetla w 4 wierszach a znaki są czytelniejsze niż w dwóch.
Pozdrawiam,
Artur SP1QY
29-06-2020 16:23
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Bogdan sk
*****

Liczba postów: 761
Dołączył: 10-07-2009
Post: #209
RE: Autotuner 100w wg N7DDC
Pozdrawiam kolegów świątecznie. W ramach nudy zaimplementowałem do swojego ATU najnowszy soft w wersji 3.1. Po tym zabiegu pozostała mi na dole wyświetlacza jakaś dziwna linijka, która trochę drażni oko. Czy ktoś z Was domyśla się co to za śmieć?


Załączone pliki Miniatury

Bogdan
(Ten post był ostatnio modyfikowany: 26-12-2020 13:29 przez SP4LVC.)
26-12-2020 13:29
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5CGI Offline
Maciek
***

Liczba postów: 193
Dołączył: 31-05-2011
Post: #210
RE: Autotuner 100w wg N7DDC
Post 186

Pozdrowienia

Maciek
(Ten post był ostatnio modyfikowany: 26-12-2020 13:34 przez SP5CGI.)
26-12-2020 13:34
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
